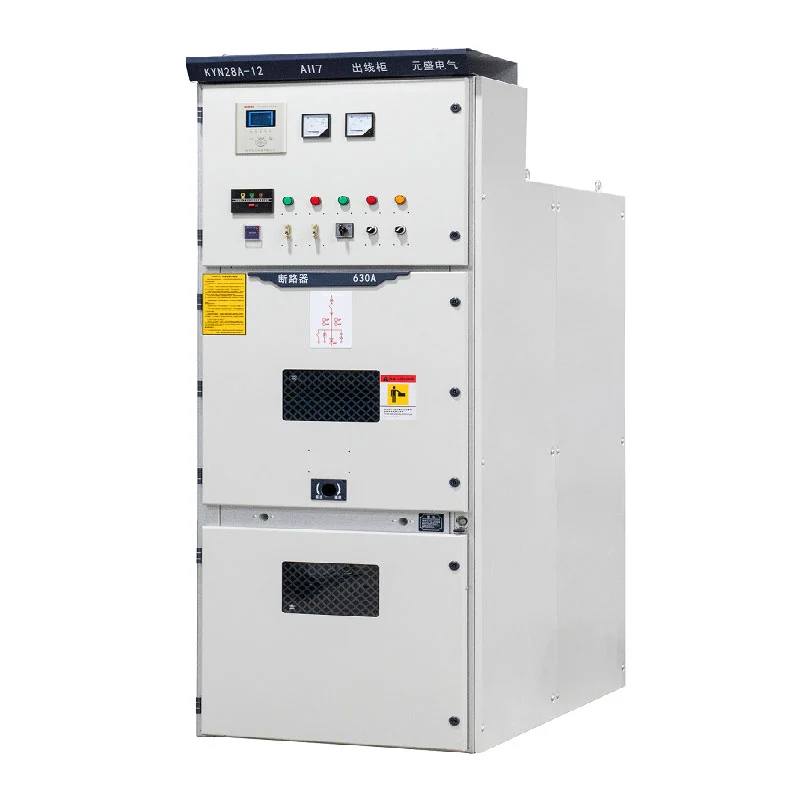

För EPC-entreprenörer, eldistributörer, transformatorstationer, industrianläggningar och infrastrukturprojekt, Kyn28 Medium Voltage Switchgear tillhandahåller en konfigurerbar plattform för att bygga en komplett mellanspänningsdistribution inomhus system.
Usune arbetar med ledningssystemen ISO 9001, ISO 14001 och ISO 45001. Produkter tillverkas enligt tillämpliga IEC- och GB-standarder, med CE-certifiering tillgänglig för relevanta marknader.
Att välja mellanspänningsställverk börjar med det elektriska systemet snarare än själva skåpet. Innan du placerar en order behöver ingenjörer normalt bekräfta systemspänningen, driftsfrekvensen, maximal belastningsström, kortslutningsnivå, antal matare, skyddskrav, kabelarrangemang och installationsmiljö.
Dessa parametrar bestämmer lämplig skåpkonfiguration och elektriska komponenter. Usune kan granska projektera elektrisk information och rekommendera en lämplig konfiguration istället för att tillämpa samma specifikation på varje projekt.
Denna projektbaserade urvalsmetod är särskilt viktig för transformatorstationer, tillverkningsanläggningar, kraft infrastruktur och andra anläggningar där flera mellanspänningskretsar fungerar tillsammans.
Standardkonfigurationen Kyn28 Medium Voltage Switchgear stöder mellanspänningssystem från 3,6 kV till 12 kV, med strömvärden från 630A till 3150A.
Kortslutningsprestanda finns i flera nivåer, inklusive 25kA, 31,5kA, 40kA och 50kA konfigurationer. Den lämplig klassificering bör väljas i enlighet med den beräknade felströmmen i det elektriska nätverket snarare än bara enligt normal driftbelastning.
För projektupphandling, matchning av märkström och kortslutningskapacitet med uppströms och nedströms elektrisk utrustning är avgörande för att upprätthålla koordinerad systemprestanda.
Ett komplett mellanspänningsdistributionssystem innehåller normalt mer än en typ av skåp. Inkommande kraft, utgående matare, transformatorer, mätkretsar, spänningsmätning och samlingsskenor kan alla kräva olika funktioner.
Usune kan konfigurera ställverksuppställningen enligt dessa kretskrav. Det resulterande arrangemanget kan inkluderar inkommande, utgående, PT, mätning, buss sektionsfördelare och isoleringsfunktioner inom en koordinerad eldistributionssystem.
Detta gör utrustningen lämplig för projekt där ställverket behöver överensstämma direkt med det godkända enlinjediagram.
Medelspänningsskydd bör övervägas på systemnivå. Ställverket, strömbrytaren, skyddsreläet, transformator, kabel och uppströms skyddsutrustning måste fungera tillsammans enligt projektets skydd filosofi.
Kyn28 mellanspänningsställverk kan integreras med erforderliga skydds- och styrkomponenter enligt till projektspecifikationen. Vakuumbrytaren tillhandahåller den primära omkopplingsfunktionen, medan tillhörande skydds- och styrsystem kan konfigureras enligt den elektriska designen.
För EPC-projekt kan Usune koordinera skåpskonfigurationen med kundens skyddskrav och teknisk dokumentation.

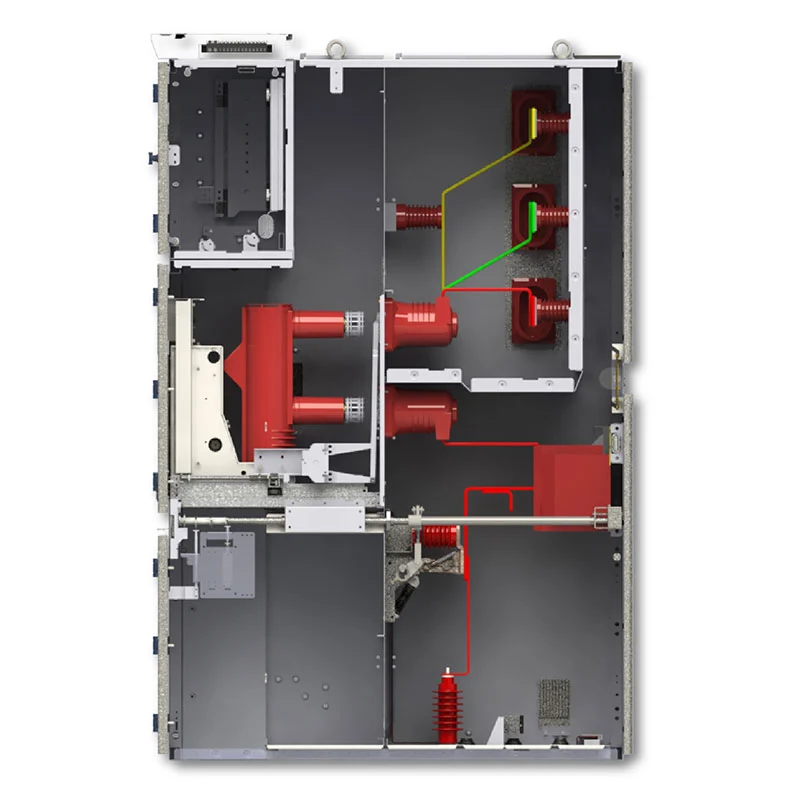

Utrustningen använder en metallsluten skåpstruktur med dedikerade ytor för primära elektriska komponenter, samlingsskenor, kabelanslutningar och sekundär styrutrustning.
Det interna arrangemanget ger en definierad layout för elinstallation och möjliggör ett komplett ställverk sortimentet ska koordineras med kabeldragning, styrledningar, driftåtkomst och elektriska rumsdimensioner.
För projekt med flera skåp kan arrangemanget planeras efter antalet kretsar och erforderliga fungerar snarare än att behandla varje skåp som en oberoende produkt.
Elektriska rumsförhållanden bör bekräftas innan utrustningen beställs. Viktiga faktorer inkluderar tillgängliga installationsutrymme, kabelinföringsriktning, driftsavstånd, omgivningstemperatur, luftfuktighet, höjd, ventilation och transporttillgång.
Standardutrustningen är avsedd för inomhusinstallation. Omgivningstemperaturen är specificerad från -15°C till +40°C, medan den dagliga genomsnittliga relativa luftfuktigheten inte bör överstiga 95 % och månadsmedelvärdet inte bör överstiga 90 %.
För installationer på högre höjder eller under speciella miljöförhållanden bör Usune rådfrågas under konstruktionsstadiet så att lämpliga elektriska parametrar och isoleringsparametrar kan övervägas.
Inkommande skåp ansluter mellanspänningsförsörjningen till ställverksskensystemet. Märkströmmen, skydd arrangemang, mätkrav och inkommande kabelkonfiguration bör bekräftas enligt uppströms elnät.
Utgående skåp distribuerar ström till transformatorer, motorer, produktionsutrustning eller andra nedströmslaster. Deras kvantitet och aktuell rating kan bestämmas enligt projektets lastlista och matarschema.
PT och mätarskåp kan införlivas där projektet kräver spänningsmätning, energimätning eller andra elektriska övervakningsfunktioner.
Bussektionskonfigurationer kan användas där distributionsnätet kräver separata busssektioner eller kontrollerad koppling mellan olika delar av systemet.
I transformatorstationer kan utrustningen arrangeras runt inkommande källor, transformatormatare, utgående kretsar, krav på mätning och sektionering av samlingsskenorna. Konfigurationen kan matchas med transformatorstationens el enlinjediagram.
För fabriker kan ställverket distribuera medelspänningskraft till produktionslinjer, transformatorer, motorer, kompressorer, pumpar och hjälpsystem. Olika matarklassificeringar kan specificeras beroende på den faktiska belastningen distribution.
Gruvprojekt involverar ofta fördelade tunga elektriska belastningar. Ställverket kan konfigureras runt transformator matare, motorer, ventilationssystem, pumputrustning och processanläggningar.
Stora kommersiella byggnader och höghus kan kräva inkommande medelspänning och flera nedströms transformatorkretsar. Utrustningen kan ordnas efter byggnadens elrum och fördelning krav.
| Punkt | Specifikation |
| Modell | KYN28A-12 |
| Märkspänning | 3,6 kV, 7,2 kV, 12 kV |
| Nominell frekvens | 50Hz / 60Hz |
| Märkström | 630A–3150A |
| Nominell kortslutningsbrytström | 25kA, 31,5kA, 40kA, 50kA |
| Klassad korttidsmotståndsström | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Skyddsgrad | IP4X extern kapsling / IP2X interna fack |
| Omgivningstemperatur | -15°C till +40°C |
| Höjd över havet | ≤1000m, med nedstämpling för högre höjd |
| Installation | Inomhus |
| System | Trefas AC |
Den slutliga specifikationen bör bekräftas enligt projektspänning, belastningsström, felnivå, skydd schema, kabelarrangemang och installationsmiljö.
Usune har mer än 14 års erfarenhet av tillverkning av elektrisk utrustning och tillhandahåller teknisk support för projektbaserad upphandling av medelspänningsutrustning.
Kunder kan tillhandahålla enkellinjediagram, spänningsnivå, strömstyrka, kortslutningskrav, skåp kvantitet, funktionskrav och installationsförhållanden. Usune kan då hjälpa till med teknisk bekräftelse och utrustningskonfiguration.
För standardkonfigurationer är den typiska produktionsperioden cirka 15–20 dagar efter teknisk bekräftelse och betalning. Den faktiska leveranstiden beror på projektkonfigurationen och orderkvantiteten.
KYN28-serien har refererats till Cas-space Rocket Launch Project.
Till skillnad från konventionella kommersiella byggnader eller fabriker kan flyginfrastrukturen innehålla flera specialiserade elektriska belastningar och stödsystem som fungerar över olika områden. Mellanspänningsdistributionsutrustningen måste därför samordnas med den övergripande anläggningens kraftarkitektur.
För detta projekt betraktades ställverkskonfigurationen som en del av platsens bredare eldistribution system, inklusive strömmottagning, kretsdistribution, skydd och elektriska kontrollkrav.
Projektet visar Usunes förmåga att delta i specialiserade tekniska tillämpningar där medelspänning utrustning måste samordnas med projektspecifika elektriska krav snarare än att levereras som en generisk standardskåp.
Usune tillämpar ett integrerat kvalitets- och produktionsledningssystem som omfattar tillverkning, inspektion, miljöledning och arbetarskydd.
Företaget är certifierat enligt ISO 9001, ISO 14001 och ISO 45001. Utrustningen är konstruerad enligt tillämpliga IEC- och GB-standarder, med CE-certifiering tillgänglig för tillämpliga konfigurationer.
Före leverans genomgår utrustningen rutininspektion och testning som omfattar relevanta komponenter, montering, elektriska anslutningar och färdig utrustning. Teknisk dokumentation och testrapporter kan tillhandahållas enligt till projektets krav.
Huvudinformationen inkluderar systemspänning, frekvens, märkström, kortslutningsnivå, antal inkommande och utgående kretsar, skyddskrav, kabelarrangemang och installationsförhållanden.
Den medföljande konfigurationen stöder 3,6 kV, 7,2 kV och 12 kV system. Den slutliga spänningen bör bekräftas enligt kundens elnät.
Ja. Usune kan granska kundens elschema och konfigurera skåpets funktioner och värderingar enligt projektets krav.
Ja. Den kan konfigureras för inkommande ström, transformatormatare, utgående kretsar, mätning, spänningsmätning, och sektionering av samlingsskenor i applikationer för transformatorstationer inomhus.
Usunes produkter är designade enligt gällande IEC- och GB-standarder. Företaget verkar enligt ISO 9001, ISO 14001 och ISO 45001 ledningssystem, med CE-certifiering tillgänglig för tillämpliga marknader.
Ja. Usune kan tillhandahålla tekniska specifikationer, testrapporter, produktdokumentation och annat projektrelaterat dokument enligt kundens önskemål.
För standardkonfigurationer är produktionen normalt cirka 15–20 dagar efter teknisk bekräftelse och betalning. Den faktiska schemat beror på konfiguration och kvantitet.
Om du köper Kyn28 mellanspänningsställverk, ange ditt enkellinjediagram, systemspänning, märkt ström, kortslutningsnivå, skåpkvantitet, matarkrav, skyddskrav och installation villkor.
Usune kan utvärdera de elektriska kraven och tillhandahålla en lämplig mellanspänningsställverkskonfiguration för ditt projekt.
