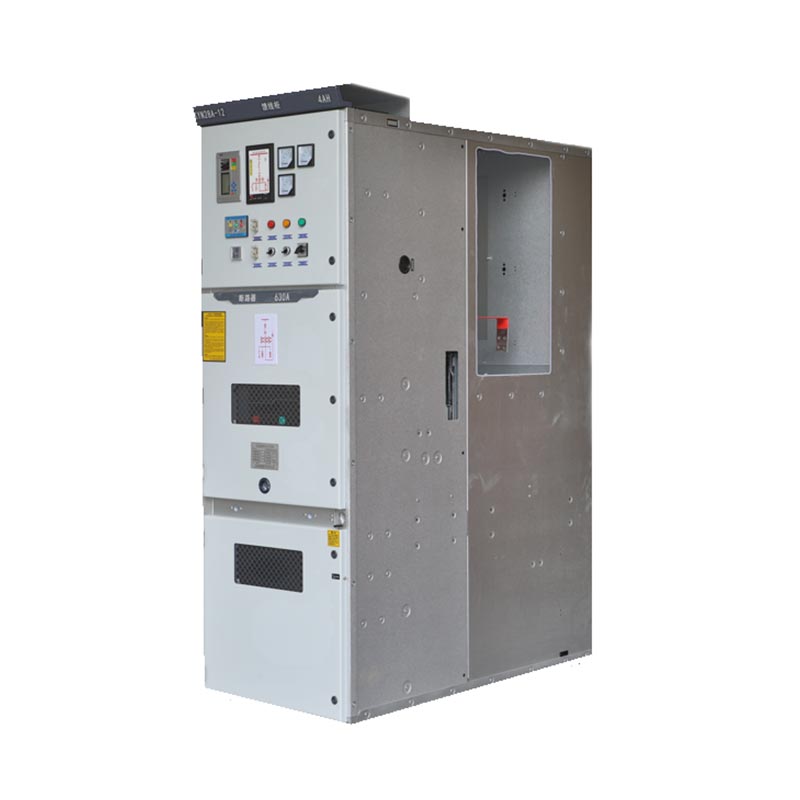

Zhejiang Usune Electric Co., Ltd. KYN28-12 mellanspänningsvakuumställverk, utvecklat baserat på år av forskning och utveckling erfarenhet och marknadens krav, lämpar sig för 3,6–12kV elnät och enkel/dubbel skensystem, vilket möjliggör ström mottagning, distribution, kontroll och skydd.
KYN28-12 mellanspänningsvakuumställverk har klarat rigorösa IEC-typtester. Bolaget har en omfattande ISO 9001, ISO 14001 och ISO 45001 ledningssystem, vilket säkerställer stabil produktdrift. Som proffs leverantör av kraftdistribution utrustning, Usune följer principen om "kvalitet först, teknik-driven," tillhandahåller standardkonfigurationer och skräddarsydda lösningar för olika projekt.
Lågspänningsställverk
Mellanspänningsställverk

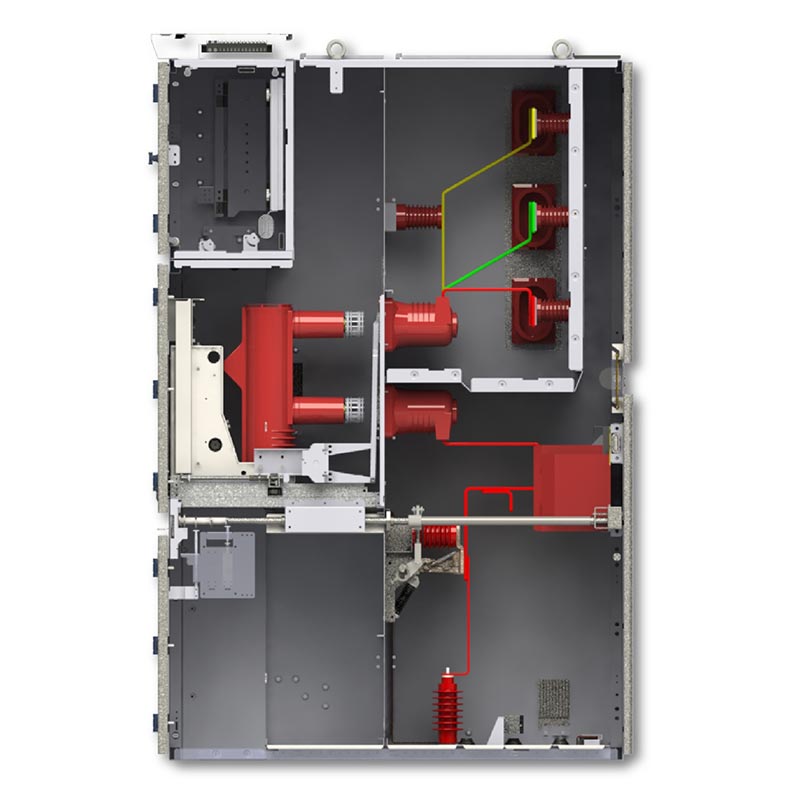

KYN28-12 mellanspänningsvakuumställverk har en helt sluten metallbepansrad struktur. Skåpet är gjort av högkorrosionsbeständig aluminium-zinklegerad stålplåt med skyddsklass IP4X. Interna samlingsskenor, strömbrytare, kablar och lågspänningskomponenter separeras oberoende av varandra, vilket effektivt dämpar spridningen av förkastningsbågar. Utrustad med en dedikerad överföringsmekanism, underlättar den skjutningen och positioneringen av vagn, stödjer frontunderhåll och väggmontering och sparar golvyta.
Utrustad med ett omfattande "femsäkra" förreglingssystem för att förhindra elektrisk felfunktion; oberoende värmare kan väljas för strömbrytarfacket och kabelfacket för att förhindra kondensationskorrosion; kabelfacket har gott om utrymme, vilket möjliggör snygga ledningar och bekvämt underhåll.
Kompatibel med flera vakuumbrytare som VS1-12, ABB VD4 och Schneider HVX; kan konfigureras med spänningstransformatorer, isoleringsvagnar och andra moduler; vagnarna är universellt utbytbara, reducerande underhållssvårigheter och kostnader.
| Parameter | Detaljer |
| Märkspänning | 3,6 kV, 6,6 kV, 7,2 kV, 10 kV, 11 kV, 12 kV, 13,8 kV, 15 kV, 17,5 kV, 20 kV, 24 kV |
| Nominell frekvens | 50/60Hz |
| Märkström | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A |
| Bedömd korttidsmotståndsström (4s) | 16kA, 20kA, 25kA, 31,5kA, 40kA |
| Nominell isoleringsnivå | Strömfrekvens: 42kV (1min); Blixtimpuls: 75kV (topp) |
| Skyddsnivå | Skal IP4X, Inter-compartment IP2X |
| Omgivningstemperatur | -15°C ~ +40°C |
| Paneltyper | Inkommande, Utgående, Transformatorskydd, Busskoppling, PT/VT, etc. |

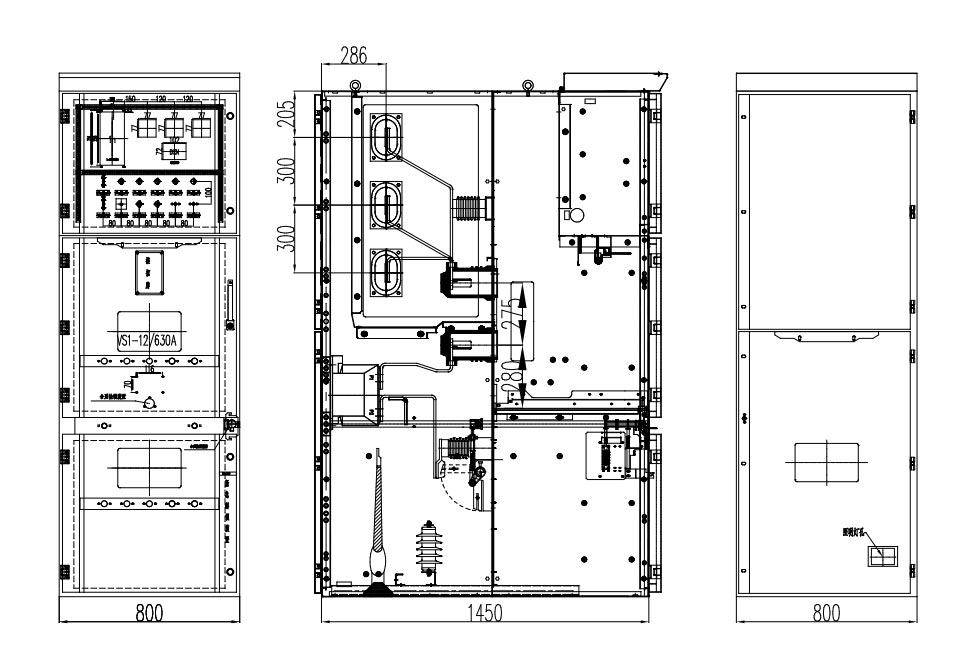

| Mått (B×H×D) | 650/800/1000 mm × 2300 mm × 1450 mm |
KYN28-12, med sin robusta design och stabila prestanda, är det föredragna valet för många kritiska sektorer:
1. Energi och infrastruktur: Kraftverk, vindkraftsparker och centraliserade transformatorstationer.
2. Tung industri: Metallurgiska anläggningar, petrokemiska komplex och stora tillverkningsföretag.
3. Kommersiellt och bostadsområde: Höghus, flygplatser, sjukhus och datacenter.
1. Utmaning: En stor internationell hamn krävde ett pålitligt kärnkraftsystem för att stödja 24/7 containerhantering,
tullinspektion och bearbetning av farliga material. Lösningen måste stå emot regionens hårda,
fuktigt kustklimat.
2. Lösning: Detta projekt specificerade en modulär, prefabricerad transformatorstation som integrerar 14 Usune KYN28-12 Medium Voltage
Vakuumställverk som högspänningsdistributionskärna.
3. Skäl till att välja Usune: Usune stack ut med sin beprövade IP4X-klassificering, anti-kondensvärmare,
och robust metallkapsling, vilket gör den idealisk för korrosiva miljöer med hög luftfuktighet.
4. Resultat: Systemet har tagits i drift och fungerar kontinuerligt med 100 % drifttid, vilket säkerställer en
stabil och pålitlig strömförsörjning för hamnens kritiska verksamhet. Detta projekt visar till fullo varför Usune, som en
ledande tillverkare inom elbranschen, är det föredragna valet för verksamhetskritiska tillämpningar
över hela världen.
| Inga. | Punkt | Enhet | Värde |
| 1 | Märkspänning | kV | 12 |
| 2 | Strömfrekvens tål spänning (1 minut) | 42, 48 | |
| 3 | Blixtimpuls tål spänning (toppvärde) | 75, 85 | |
| 4 | Nominell frekvens | Hz | 50 |
| 5 | Märkström | A | 630, 1250, 1600, 2000, 2500, 3150*, 4000*, 5000* |
| 6 | Nominell kortslutningsbrytström (effektivt värde) | kA | 25, 31,5, 40, 50 |
| 7 | 4 sekunder termisk stabilitetsström (effektivt värde) | 25, 31,5, 40, 50 | |
| 8 | Nominell toppmotståndsström | kA | 63, 80, 100, 125, 150 |
| 9 | Grad av skydd | Kapslingen är IP4X och IP2X när facket och strömbrytarens dörr är öppna |
*Tvingad luftkylning krävs.
Fabrik, vi kan garantera att vårt pris är rimligt och konkurrenskraftigt.
Vanligtvis citerar vi inom 24 timmar efter att vi mottagit din förfrågan.
Ja, naturligtvis accepterar vi OEM.
Ledtiden beror på beställda kvantiteter, normalt inom 15-20 dagar efter mottagande av betalningen.

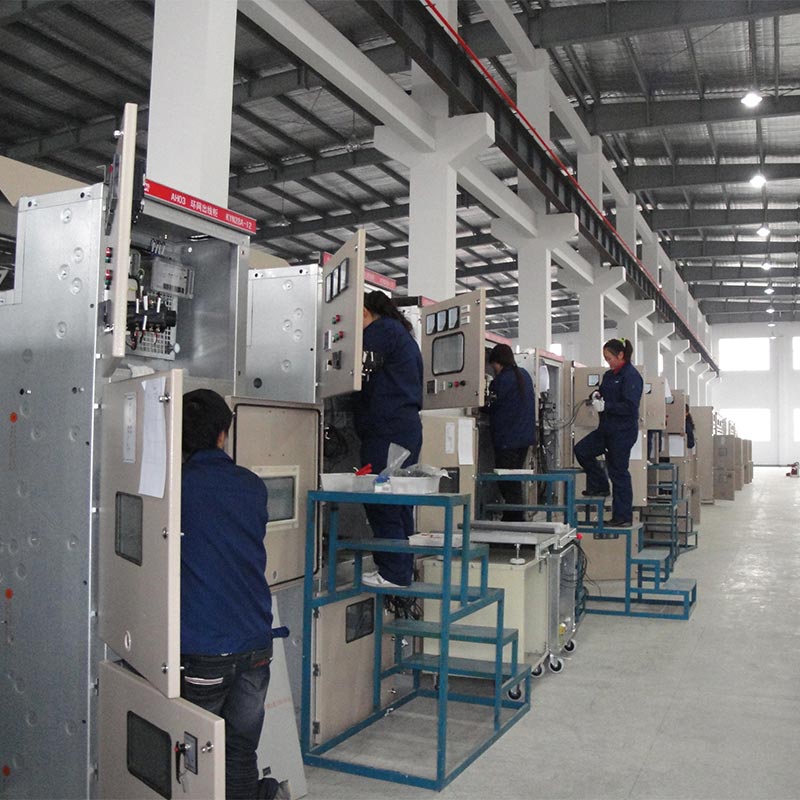

Alla produkter kommer att inspekteras med början från tillbehör och kommer att utföras med rutinmässiga tester innan de lämnar vår fabrik.
Ta bilder eller video av kvalitetsproblemen och skicka till oss för vår kontroll och bekräftelse, så gör vi en nöjd lösning för dig inom 1-3 dagar.
12 månader från leveransdatum.
● Vi är specialiserade på området i mer än 14 år och har ett väl erfaret FoU-team som tar designen
och utvecklingsarbete för varje projekt utifrån kundens speciella krav.
● Vi har extremt strikt QC-förfarande från komponenter till färdiga produkter.
● Stadig produktionsperiod inom 15-20 dagar.
● Vi har en komplett uppsättning testrapporter för produkter.
● Enstegslösning tillhandahålls.
Sammanfattningsvis representerar KYN28-12 Medium Voltage Vakuum Switchgear toppen av medelspänningskraft distributionsteknik. Den integrerar säkerhetscentrerad design, överlägsen tillverkningskvalitet och flexibel anpassning alternativ, vilket ger en tillförlitlig långsiktig lösning för moderna kraftsystem. Med sin överlägsna FoU, tillverkning och servicesystem, fortsätter denna flaggskeppsprodukt att vinna globalt erkännande för sin pålitliga kvalitet och heltäckande stöd.
