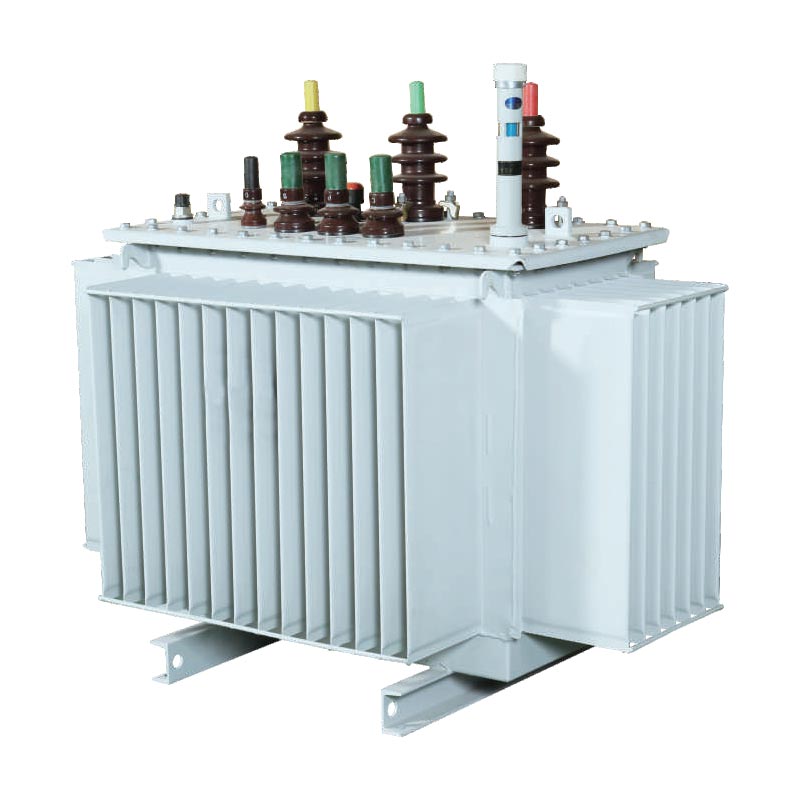

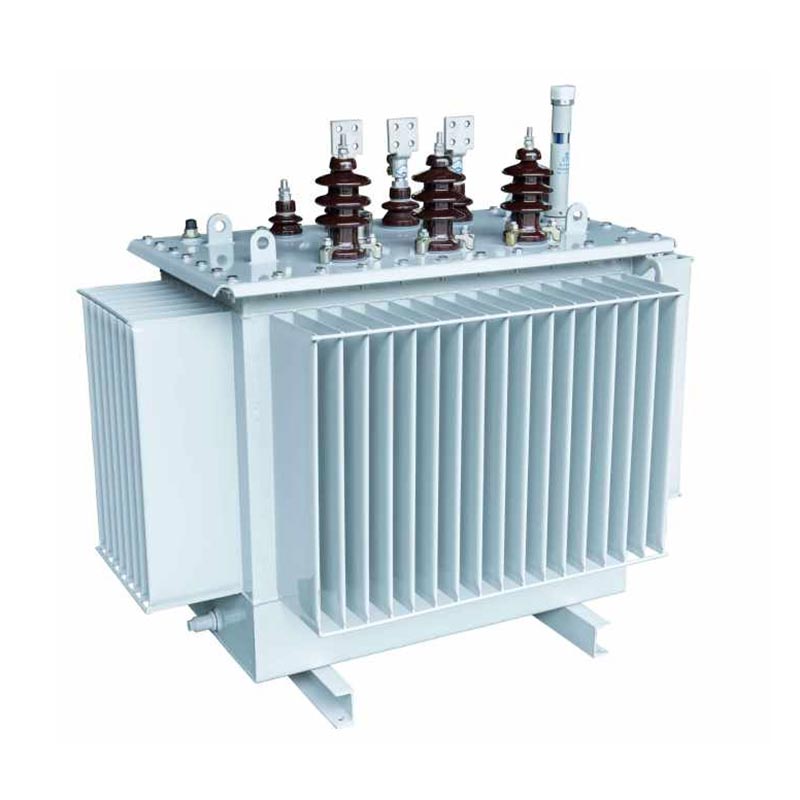

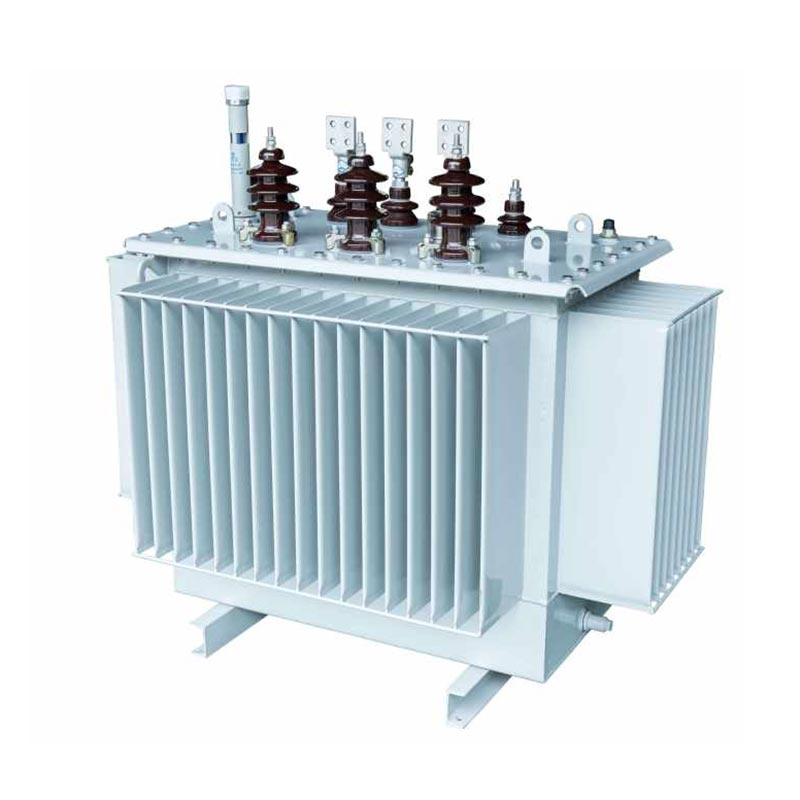

3 Fas Onan Distributionstransformator

USUNE 3 Phase Onan Distribution Transformer (ONAN) är oberoende utvecklad och tillverkad av USUNE, en professionell tillverkare som integrerar FoU, produktion och försäljning. Den är speciellt utformad för kraften distributionsbehov moderna stads- och landsbygdsområden och industri- och gruvföretag, lösa problem som t.ex låg effektivitet, hög energiförbrukning och dålig stabilitet hos traditionella transformatorer. Produkten är tillverkad i USUNE:s standardiserade fabrik, förlitar sig på ett strikt kvalitetskontrollsystem för att säkerställa att varje del av utrustningen uppfyller internationella industristandarder och kan fungera stabilt under olika tuffa driftsförhållanden.

3 Fas Onan Distribution Transformer använder en tredimensionell sårkärna med en liksidig triangulär arrangemang, vilket eliminerar luftgap i magnetkretsen, vilket resulterar i tätare lindningar och kortast möjliga trefas magnetisk kretslängd. Kärnpelarens tvärsnittsarea är nästan cirkulär, vilket optimerar magnetisk kretsstruktur, minskar energiförbrukningen och driftsljud, uppnår trefasbalans och reducering av tredje övertonskomponenter, lägger grunden för effektiv och stabil strömförsörjning.

Denna produkt är lämplig för uppgraderingar av elnät i städer och på landsbygden och scenarier för industri- och gruvföretag, och kan perfekt matchas med modulära och prefabricerade transformatorstationer, vilket ger pålitligt strömförsörjningsstöd. Som en professionell leverantör av kraftutrustning, USUNE har omfattande FoU- och tillverkningserfarenhet och kan tillhandahålla skräddarsydda lösningar efter kundens behov.

Kärnproduktens funktioner

1. Kärna

3-fas Onan Distribution Transformator använder högkvalitativa kornorienterade silikonstålplåtar med utmärkta magnetisk permeabilitet och låga förluster; den använder en tysk GEORG kapmaskin med 45° sömskärning för att säkerställa kärnprecision och minska magnetiskt läckage; kiselstålplåtarna är vikta till flerstegscirkulära tvärsnitt, optimera den magnetiska kretsen, minska brus och energiförbrukning och förbättra energi effektivitet.

2. Spolar

Högspänningsspolen är cylindrisk, medan lågspänningsspolen är cylindrisk eller folieliknande, vilket effektivt förbättrar motstånd mot kortslutning och blixtnedslag. Spolens design är rationell, med enhetlig magnetisk krets distribution, minskar lokal överhettning, förlänger livslängden och säkerställer stabil drift.

3. Oljetank

Tillverkad av högkvalitativ precision kallvalsad stålplåt, tillverkad med den tyska GEORG welloljetanken produktionslinje, vilket säkerställer strukturell styrka och tätning. Ytan är belagd med en rostskyddsbeläggning, lämplig för tuffa miljöer såsom petrokemiska anläggningar, som uppfyller miljöskyddskraven. Den korrugerad struktur kombinerar värmeavledning och anpassningsförmåga till olja termisk expansion och kontraktion, medan förseglad design saktar ner oljeåldringen och förlänger transformatorns livslängd.

4. Isoleringsstruktur

3-fas Onan-distributionstransformatorn har en klass A-isoleringsstruktur med utmärkt isolering prestanda, som kan motstå högspänningspåverkan. Hög- och lågspänningsspolarna är anordnade koncentriskt, och spolavståndet använder en kartonghylsa med ett litet oljegap för att förbättra isoleringsprestandan, förhindra kortslutning och säkerställa säker och stabil drift.

Produktmodell

USUNE 3-fas Onan Distribution Transformator (ONAN) täcker tre spänningsnivåer: 10KV, 20KV och 36KV, möter olika kraftdistributionsbehov. Den kan anpassas efter kundens faktiska belastning, kärnspecifikationer, och installationsscenario, vilket ger flexibla lösningar.

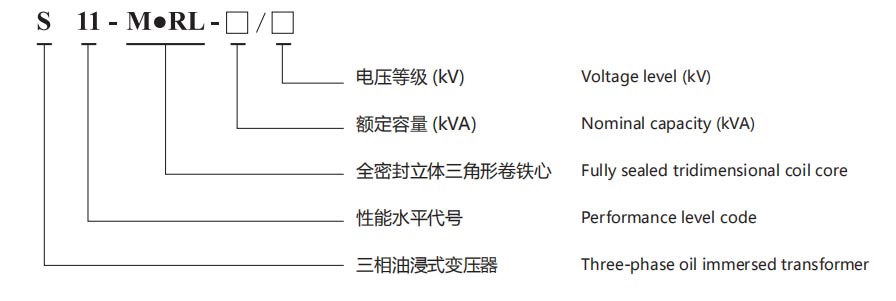

Produkttyp

Ekonomiska fördelar och energibesparing

1. Elkostnad (RMB/år) = [Olastningsförlust (kW) + lastförlust (kW) × (genomsnittlig lasthastighet)²] × 365 (dagar) × 24 (Timmar) × Elpris
2. CO2-utsläpp = [Olastningsförlust (kW) + Lastförlust (kW) × (Genomsnittlig lasthastighet)²] × 365 (dagar) × 24 (timmar) × utsläpp Faktor (kg-CO₂/kWh)

Produktens tomgångs- och lastförluster är betydligt lägre än traditionella transformatorer, vilket avsevärt minskar användarnas elkostnader och CO2-utsläpp. Som tillverkare med rötter i Kina följer USUNE konceptet grönt utveckling, optimerar kontinuerligt produktdesign och främjar en hållbar utveckling av kraftindustrin.

Applikationsscenarier

1. Uppgradering av elnät i städer och på landsbygden: Förbättrar stabilitet och effektivitet i elnätet, löser problem med otillräcklig strömförsörjning och hög energiförbrukning.

2. Industri- och gruvföretag: Möter efterfrågan på högeffekts, stabil strömförsörjning, tål hårda miljöer och säkerställer driften av produktionsutrustning.

3. Modulära och prefabricerade transformatorstationer: Kompakt struktur, bekväm installation och underhåll, vilket minskar markytan area och byggkostnader.

Tekniska parametrar

10kV S11-serien trefas oljesänkt distributionstransformator

Obs: För transformatorer med nominell kapacitet på 500 kVA och lägre är lastförlusten ovanför rampen i tabellen tillämplig på Dyn11 anslutningsgrupp, och lastförlusten under rampen är tillämplig på Yyn0-anslutningsgruppen.

10kV S13-serien trefas ol-nedsänkt distributionstransformator

10kV S14-serien trefas oljesänkt distributionstransformator

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

Vanliga frågor

1. Är du fabrik eller handelsföretag?

Fabrik, vi kan garantera att vårt pris är rimligt och konkurrenskraftigt.

2. När kan jag få priset?

Vanligtvis citerar vi inom 24 timmar efter att vi mottagit din förfrågan.

3. Kan vi skriva ut vår logotyp och företagsnamn på produkter?

Ja, naturligtvis accepterar vi OEM.

4. Vad är ledtiden?

Ledtiden beror på beställda kvantiteter, normalt inom 15-20 dagar efter mottagande av betalningen.

5. Hur är din kvalitetskontrollprocess?

Alla produkter kommer att inspekteras med början från tillbehör och kommer att utföras med rutinmässiga tester innan de lämnar vår fabrik.

6. Hur löser man kvalitetsproblemen efter försäljning?

Ta bilder eller video av kvalitetsproblemen och skicka till oss för vår kontroll och bekräftelse, så gör vi en nöjd lösning för dig inom 1-3 dagar.

7. Vad är garantitiden?

12 månader från leveransdatum.

8. Varför välja oss

● Vi är specialiserade på området i mer än 14 år och har ett väl erfaret FoU-team som tar designen och utvecklingsarbete för varje projekt utifrån kundens speciella krav.
● Vi har extremt strikt QC-förfarande från komponenter till färdiga produkter.
● Stadig produktionsperiod inom 15-20 dagar.
● Vi har en komplett uppsättning testrapporter för produkter.
● Enstegslösning tillhandahålls.
