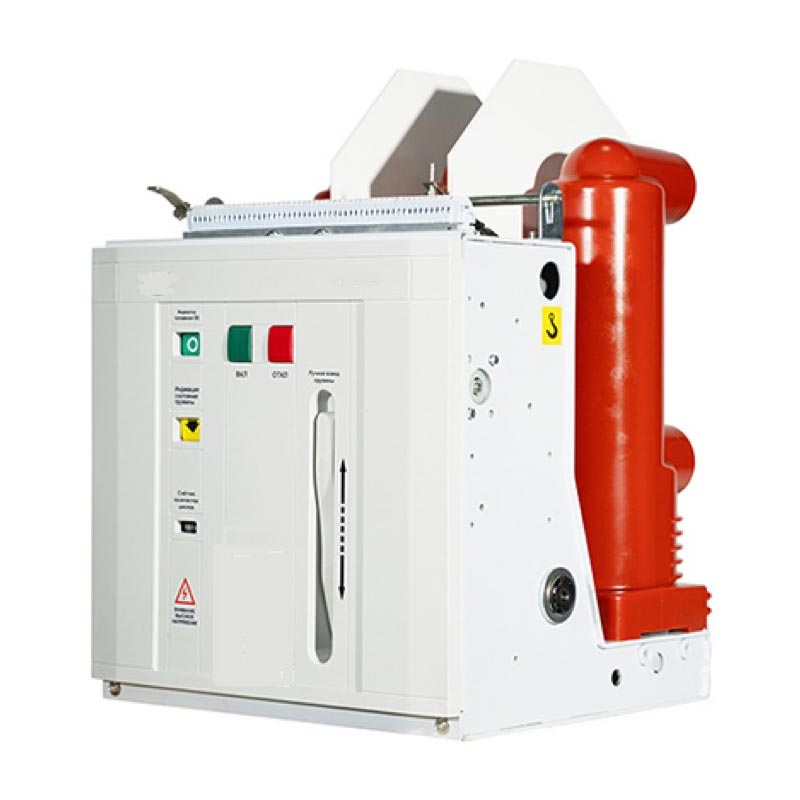

Ett mellanspänningsdistributionssystem sitter mellan transmissionsnätet och slutanvändaren. Den arbetar vid spänningar från 3 kV till 40,5 kV och bär kraften som matar fabriker, kommersiella byggnader och bostadsområden. När ett fel uppstår på detta system kan felströmmen nå tiotusentals ampere. Enheten som avbryter denna ström ärHögspänningsvakuumbrytare inomhus. Till skillnad från en olje- eller SF6-brytare använder vakuumbrytaren en förseglad vakuumbrytare för att släcka ljusbågen. Denna design erbjuder underhållsfri drift, lång mekanisk livslängd och kompakta dimensioner, vilket gör den till det dominerande valet för mellanspänningsställverk inomhus. För inköpschefer är det viktigt att förstå hur vakuumbrytaren skyddar distributionssystemet för att specificera rätt utrustning.
Den här guiden är skriven för köpare som är ansvariga för att köpa inomhus högspänningsvakuumbrytare för mellanspänningsdistributionssystem. Vi kommer att förklara skyddsmekanismen, vakuumbrytarens roll, manövermekanismen, koordineringen med skyddsreläer och kriterierna för val av leverantör. Vi kommer också att tillhandahålla detaljerade produktparametrar från vår fabrik på Zhejiang Usune Electric Co., Ltd. Oavsett om du bygger en ny transformatorstation, uppgraderar ett befintligt ställverk eller köper ersättningsbrytare, kommer denna guide att hjälpa dig att fatta ett välgrundat beslut som säkerställer säkerheten och tillförlitligheten hos ditt distributionssystem.
En inomhus högspänningsvakuumbrytare utför tre viktiga funktioner i ett mellanspänningssystem. För det första bär den den normala lastströmmen kontinuerligt utan betydande förluster eller uppvärmning. För det andra avbryter den felströmmen när en kortslutning eller jordfel uppstår, vilket isolerar den felaktiga sektionen från resten av systemet. För det tredje tillhandahåller den ett sätt att byta krets för underhåll, lastöverföring eller systemomkonfiguration. Dessa funktioner kan låta enkla, men de utförs under krävande förhållanden. Brytaren ska bryta felströmmar som kan nå 40 kA vid spänningar upp till 40,5 kV. Det måste göras inom 50 till 80 millisekunder, innan felet kan orsaka omfattande skada. Och den måste fungera tillförlitligt efter tusentals operationer. Tabellen nedan sammanfattar brytarens funktioner i ett distributionssystem.
| Fungera | Beskrivning | Fördel för distributionssystemet |
| Kontinuerlig strömförande | Leder normal belastningsström utan betydande förlust | Säkerställer effektiv kraftleverans |
| Felströmavbrott | Avbryter kortslutning och jordfel | Förhindrar felutbredning och skador på utrustningen |
| Byte för underhåll | Ger ett sätt att isolera kretsen | Möjliggör säkert underhåll och minskar stilleståndstiden |
| Systemomkonfiguration | Tillåter att kretsen kopplas in eller ut | Ger driftsflexibilitet för nätet |
| Felisolering | Begränsar effekten av ett fel till den berörda sektionen | Bevarar strömförsörjningen till friska sektioner |
PåZhejiang Usune Electric Co., Ltd.,vår fabrik tillverkar inomhus högspänningsvakuumbrytare för mellanspänningsdistributionssystem vid spänningar från 12 kV till 40,5 kV. Vi designar våra brytare för att möta de mest krävande felströms- och kopplingskraven. Vårt ingenjörsteam samarbetar med kraftbolag och EPC-entreprenörer för att specificera rätt brytare för varje distributionsapplikation.
Vakuumbrytaren är hjärtat i högspänningsvakuumbrytaren inomhus. Det är ett förseglat keramik- eller glaskuvert som innehåller ett par kontakter i högvakuummiljö. När kontakterna separeras för att avbryta ett fel bildas en ljusbåge. I ett vakuum är ljusbågen inte en gasurladdning som i luft eller SF6. Istället är det en metallångbåge som upprätthålls av förångningen av kontaktmaterialet. Vakuumbrytaren släcker ljusbågen genom att snabbt kondensera metallångan tillbaka till kontaktytorna och de omgivande sköldarna. Vakuummiljön ger också extremt hög dielektrisk hållfasthet, vilket förhindrar att ljusbågen slår igen efter att den har släckts. Tabellen nedan sammanfattar bågsläckningsprocessen i en vakuumbrytare.
| Etapp | Vad händer | Resultat |
| Kontakta Separation | Kontaktdel, bågeformer | Felströmmen fortsätter att flyta |
| Metal Vapor Arc | Båge brinner i metallånga från kontakter | Bågen bibehålls tills strömmen noll |
| Nuvarande noll | Växelströmmen passerar naturligt noll | Arc är tillfälligt släckt |
| Ånga kondensation | Metallånga kondenserar på sköldar | Dielektrisk styrka återhämtar sig snabbt |
| Dielektrisk återhämtning | Vakuumgap återfår isolering | Bågen kan inte slå igen, kretsen är avbruten |
På vår fabrik använder vi vakuumbrytare från välrenommerade tillverkare som är testade enligt relevanta IEC-standarder. Vi verifierar vakuumintegriteten för varje avbrytare före montering. Våra brytare är testade för att verifiera deras avbrottskapacitet och dielektriska återvinningsprestanda. Vårt mål är att förse våra kunder med brytare som avbryter fel på ett tillförlitligt sätt under hela deras livslängd.
Manövermekanismen är den komponent som öppnar och stänger vakuumbrytarens kontakter. Den måste leverera den kraft och hastighet som krävs för att separera kontakterna inom den specificerade öppningstiden. Om mekanismen är för långsam kommer ljusbågen att kvarstå längre än nödvändigt, och felet kommer inte att åtgärdas i tid. Om mekanismen är för svag kan kontakterna inte separera helt och bågen kan slå igen. Manövermekanismen måste också vara tillförlitlig under tusentals operationer, eftersom brytaren kan stå stilla i månader och sedan uppmanas att fungera. De vanligaste typerna av manövermekanismer för inomhusvakuumbrytare är fjädermekanismer och magnetiska ställdon. Fjädermekanismer lagrar energi i en fjäder och släpper den för att öppna eller stänga brytaren. Magnetiska ställdon använder en elektromagnetisk spole för att driva kontakterna. Tabellen nedan jämför dessa mekanismer.
| Typ av mekanism | Verksamhetsprincip | Fördelar | Typisk tillämpning |
| Vårmekanism | Lagrad energi på våren | Pålitlig, beprövad, lågt underhåll | Standard distributionsställverk |
| Magnetisk ställdon | Elektromagnetisk spoledrivning | Färre rörliga delar, exakt kontroll | Kompakt ställverk, frekvent drift |
På Zhejiang Usune Electric Co., Ltd. använder vår fabrik fjädermekanismer för våra standardprodukter för högspänningsvakuumbrytare inomhus på grund av deras bevisade tillförlitlighet och låga underhållskrav. Vi erbjuder även magnetiska ställdon för applikationer som kräver frekvent drift eller kompakta dimensioner. Vi testar manövermekanismen för varje brytare för att verifiera dess öppnings- och stängningstider och dess mekaniska uthållighet.
Högspänningsvakuumbrytaren inomhus fungerar inte isolerat. Det är en del av ett skyddssystem som inkluderar skyddsreläer, strömtransformatorer och spänningstransformatorer. Reläerna upptäcker felet och skickar en utlösningssignal till brytaren. Strömtransformatorerna förser reläet med en förminskad kopia av primärströmmen. Brytaren öppnar sedan för att åtgärda felet. Koordinationen mellan relä och brytare är kritisk. Reläet måste fungera inom brytarens öppningstid, och brytaren måste öppna innan felet orsakar skada. Tabellen nedan sammanfattar koordinationsparametrarna.
| Komponent | Fungera | Samordningskrav |
| Strömtransformator | Skalar primärström för relä | Noggrann inom skyddsklass |
| Skyddsrelä | Upptäcker fel, skickar utlösningssignal | Drifttid inom brytarens röjningstid |
| Brytare | Öppnar för att åtgärda fel | Öppettid inom stafettsamordningstid |
| Uppströmsenhet | Säkerhetskopieringsskydd | Selektivitetsmarginal med nedströmsbrytare |
På vår fabrik tillhandahåller vi öppnings- och stängningstidsdata för våra produkter för högspänningsvakuumbrytare inomhus, så att våra kunder kan utföra koordinationsstudien. Vi tillhandahåller även teknisk support för att hjälpa våra kunder att verifiera att brytaren koordinerar korrekt med deras skyddsreläer. Vårt mål är att säkerställa att skyddssystemet fungerar som det är tänkt.
När du köper en inomhus högspänningsvakuumbrytare för ett mellanspänningssystem är flera specifikationer kritiska. Dessa inkluderar märkspänningen, märkströmmen, kortslutningsbrytströmmen, avbrottstiden, den mekaniska uthålligheten och typen av manövermekanism. Märkspänningen måste matcha eller överstiga systemspänningen. Märkströmmen måste överstiga den maximala belastningsströmmen. Kortslutningsbrytströmmen måste överstiga den maximala felströmmen vid installationspunkten. Avbrottstiden måste vara tillräckligt kort för att upprätthålla systemets stabilitet. Den mekaniska uthålligheten måste vara tillräcklig för det förväntade antalet operationer. Manövermekanismen måste vara pålitlig och lätt att underhålla. Tabellen nedan sammanfattar dessa specifikationer.
| Specifikation | Typiskt intervall | Betydelse |
| Märkspänning | 12 kV - 40,5 kV | Måste matcha systemspänningen |
| Märkström | 630 A - 4 000 A | Måste överskrida maximal belastningsström |
| Kortslutningsbrytström | 20 kA - 40 kA | Måste överskrida maximal felström |
| Avbrytande tid | 50 ms - 80 ms | Måste upprätthålla systemets stabilitet |
| Mekanisk uthållighet | 10 000 - 30 000 operationer | Måste matcha förväntat antal operationer |
| Driftsmekanism | Fjäder, magnetiskt ställdon | Vald för tillförlitlighet och underhåll |
| Standarder | IEC 62271-100, GB/T 1984 | Överensstämmelse med internationella standarder |
På Usune tillverkar vår fabrik inomhus högspänningsvakuumbrytare för att uppfylla dessa specifikationer och mer. Vi kan skräddarsy brytaren för att passa specifika projektkrav, inklusive speciella spänningsklasser, strömklasser och manövermekanismer. Vårt ingenjörsteam kan hjälpa till med urvalsprocessen och tillhandahålla detaljerad teknisk data för ditt projekt.
Att utvärdera en leverantör av högspänningsvakuumbrytare inomhus för mellanspänningsdistribution kräver fokus på tillverkningsförmåga, typprovning, kvalitetsledning, projekterfarenhet och support efter försäljning. Leverantören måste ha förmågan att tillverka brytare enligt de specifikationer som krävs och att utföra typtester för att verifiera deras prestanda. De måste ha ett kvalitetsledningssystem som säkerställer en jämn kvalitet. De ska ha erfarenhet av distributionsprojekt och förståelse för nätkraven. Och de måste ge support efter försäljning, inklusive installation, driftsättning och underhåll. Tabellen nedan sammanfattar dessa utvärderingskriterier.
| Utvärderingskriterium | Vad du ska leta efter | Varför det spelar roll |
| Tillverkningsförmåga | Avancerad utrustning för bearbetning, montering och testning | Säkerställer produktkvalitet och konsistens |
| Typprovning | IEC 62271-100 testrapporter | Verifierar prestanda och efterlevnad |
| Kvalitetsledning | ISO 9001-certifiering, inspektionsregister | Säkerställer konsekvent produktkvalitet |
| Projekterfarenhet | Referenser för distributionstransformatorstationer, godkännanden av kraftverk | Demonstrerar förmåga och tillförlitlighet |
| Support efter försäljning | Installation, driftsättning, underhåll | Säkerställer långsiktig tillförlitlighet |
På vår fabrik har vi tillverkat högspänningsvakuumbrytare inomhus i över ett decennium. Vi har typprovningsrapporter enligt IEC 62271-100. Vi är ISO 9001-certifierade och vi för detaljerade register över alla inspektioner. Vår projekterfarenhet inkluderar distributionsstationer i flera länder. Vårt efterförsäljningsteam är tillgängligt för att stödja installation, driftsättning och underhåll. Vi inbjuder dig att utvärdera oss mot dessa kriterier och att betrakta oss som din partner för högspänningsvakuumbrytare inomhus.
Följande tabell visar nyckelproduktparametrarna för våra högspänningsvakuumbrytare inomhus. Dessa brytare är konstruerade för mellanspänningsdistributionssystem vid spänningar från 12 kV till 40,5 kV. Vår fabrik kan också tillverka anpassade brytare för att möta specifika krav.
| Parameter | Specifikationsområde | Anteckningar |
| Märkspänning | 12 kV, 24 kV, 40,5 kV | Vald för systemspänning |
| Märkström | 630 A - 4 000 A | Vald för belastningsström |
| Kortslutningsbrytström | 20 kA - 40 kA | Vald för felnivå |
| Avbrytande tid | 50 ms - 80 ms | Vald för samordning |
| Mekanisk uthållighet | 10 000 - 30 000 operationer | Beror på modell |
| Driftsmekanism | Fjäder, magnetiskt ställdon | Vald för ansökan |
| Isoleringsmedium | Vakuum | Underhållsfri |
| Standarder | IEC 62271-100, GB/T 1984 | Överensstämmelse med internationella standarder |
| MOQ | 1 enhet | Förhandlingsbart vid stora beställningar |
| Ledtid | 4-8 veckor | Beror på kvantitet och anpassning |
På vår fabrik tillverkar vi våra inomhus högspänningsvakuumbrytare för att uppfylla dessa specifikationer och mer. Vi kan anpassa spänningen, strömmen, brytkapaciteten och driftsmekanismen för att passa dina specifika krav. Vårt kvalitetskontrollsystem inkluderar inspektion av råvaror, inspektion under process och slutinspektion före leverans. Vårt mål är att förse våra kunder med högkvalitativa brytare som skyddar deras distributionssystem och säkerställer nättillförlitlighet.
Fråga 1: Hur skiljer sig en vakuumbrytare från en SF6-brytare?
Svar: En vakuumbrytare använder en förseglad vakuumbrytare för att släcka ljusbågen, medan en SF6-strömbrytare använder svavelhexafluoridgas. Vakuumbrytare används vanligtvis för medelspänningstillämpningar (upp till 40,5 kV) och är kända för sin underhållsfria drift och kompakta storlek. SF6-brytare används för högre spänningar och har en högre miljöpåverkan på grund av den globala uppvärmningspotentialen hos SF6. För medelspänningsdistribution är vakuumbrytaren det dominerande valet.
Fråga 2: Vilken är den typiska avbrottstiden för en inomhusvakuumbrytare?
Svar: Den typiska avbrottstiden för en inomhus högspänningsvakuumbrytare är 50 till 80 millisekunder. Detta inkluderar reläets drifttid och brytarens öppningstid. Snabbare avbrottstider är tillgängliga för applikationer som kräver dem. Hos Zhejiang Usune Electric Co., Ltd. testas våra brytare för att verifiera att deras avbrottstid uppfyller den specificerade prestandan.
Fråga 3: Hur ofta ska en vakuumbrytare inomhus underhållas?
Svar: Vakuumbrytare inomhus är kända för sina låga underhållskrav. Vakuumbrytaren är förseglad och kräver inget underhåll. Manövermekanismen bör inspekteras och smörjas vart tredje till femte år, eller efter ett specificerat antal operationer. Kontakterna bör inspekteras för slitage efter ett kraftigt fel. Regelbunden inspektion och underhåll är avgörande för att säkerställa tillförlitlig drift.
Fråga 4: Kan en vakuumbrytare användas för att byta kondensatorbank?
Svar: Ja, vakuumbrytare kan användas för att byta kondensatorbank, men de måste vara speciellt utformade för denna applikation. Byte av kondensatorbank ställer speciella krav, inklusive förmågan att motstå höga inkopplingsströmmar och att återstöta avbrott. Vår fabrik kan leverera brytare med speciella kontakt- och munstyckskonstruktioner för kondensatorbanksväxling.
Fråga 5: Vad är den typiska ledtiden för en inomhusvakuumbrytare?
Svar: Den typiska ledtiden för en högspänningsvakuumbrytare inomhus är 4 till 8 veckor, beroende på spänningsklassificeringen, brytkapaciteten och anpassningskraven. För standardmodeller kan ledtiden vara kortare. På Zhejiang Usune Electric Co., Ltd. arbetar vi nära våra kunder för att uppfylla deras projektscheman.
Högspänningsvakuumbrytare för inomhusbruk är viktiga för distributionssystem för mellanspänning eftersom de ger snabb felrensning, skyddar ansluten utrustning och ger den driftsflexibilitet som moderna nät kräver. Vakuumbrytaren erbjuder underhållsfri drift och lång mekanisk livslängd, vilket gör den till det dominerande valet för inomhusställverk. För inköpschefer och energitekniker är valet av rätt brytare ett avgörande beslut som påverkar distributionssystemets tillförlitlighet och stabilitet. På Zhejiang Usune Electric Co., Ltd. har vår fabrik expertis och förmåga att tillverka inomhus högspänningsvakuumbrytare som uppfyller de mest krävande mellanspänningskraven. Vi använder avancerad vakuumbrytarteknik, pålitliga driftsmekanismer och rigorösa tester för att säkerställa att våra brytare levererar tillförlitlig prestanda.
Oavsett om du bygger en ny distributionsstation, uppgraderar ett befintligt ställverk eller köper ersättningsbrytare, inbjuder vi dig att kontakta oss för att diskutera dina krav. Vi kan tillhandahålla tekniska data, typtestrapporter och skräddarsydda lösningar. Vårt engagemang för kvalitet och kundnöjdhet har gjort oss till en pålitlig partner för energibolag runt om i världen.
Kontakta Zhejiang Usune Electric Co., Ltd. idagför att diskutera dina krav på högspänningsvakuumbrytare inomhus och upptäcka hur våra brytare kan skydda ditt mellanspänningsdistributionssystem.
-
