Med den kontinuerliga utvecklingen av industriella kraftsystem kräver kraftverk och elektriska anläggningar säkrare och mer pålitliga lösningar för strömisolering vid underhåll av utrustning.Högspänningsfrånskiljarespelar en viktig roll för att säkerställa elektrisk säkerhet genom att tillhandahålla pålitlig isolering och förbättra underhållseffektiviteten.
GN22-6-serien inomhus högspänningsfrånkopplingsbrytare är en ny generation högspänningsenhet utvecklad för medelspänningssystem. Genom att integrera avancerad mekanisk transmissionsteknologi, optimerade kontaktstrukturer och höghållfasta ledande komponenter ger GN22-6-serien pålitlig isoleringsprestanda för stora kraftverk och industriella elektriska applikationer.
GN22-6 inomhus högspänningsfrånskiljare används huvudsakligen i stora kraftverk och elektriska system för att isolera strömförsörjning under inspektion och underhåll av utrustning. Produkten kan konfigureras som tre oberoende enpoliga enheter eller en integrerad trepolig enhet, vilket ger flexibla installationsalternativ för olika kraftsystemskrav.
Frånskiljaren och dess matchande manövermekanism överensstämmer med GB 1985 (växelströmHögspänningsfrånskiljareoch jordningsbrytare), vilket säkerställer tillförlitlig prestanda och kompatibilitet med standarder för högspänningsutrustning.
| Punkt | Tekniska krav |
|---|---|
| Höjd över havet | ≤1000 m |
| Omgivningstemperatur | -25℃ ~ +40℃ |
| Relativ luftfuktighet | ≤90 % (vid +25 ℃) |
| Installationsmiljö | Ingen allvarlig frätande gas, saltdimma, damm, explosiva eller erosiva ämnen |
| Vibrationstillstånd | Inga frekventa kraftiga vibrationer |

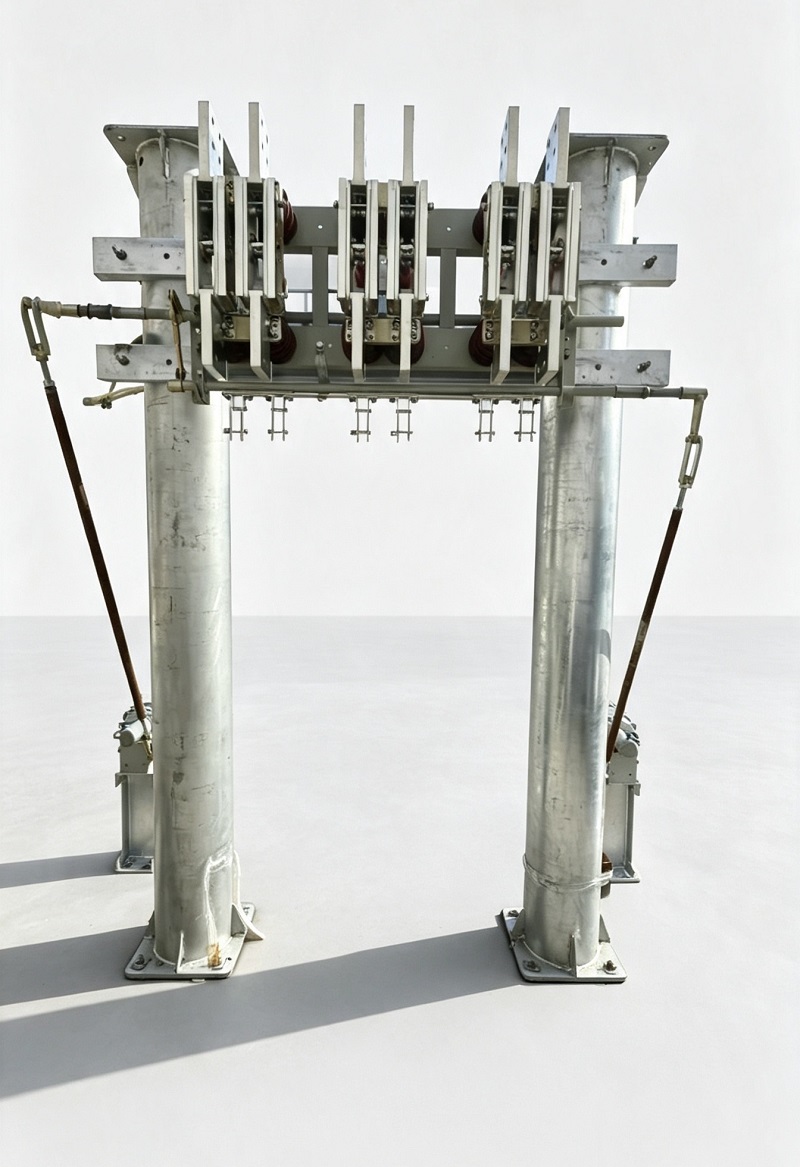

GN22-6-serien har en trepolig knivbladsstruktur. De ledande komponenterna i varje stolpe är fixerade på basramen genom stolpisolatorer eller bussningsisolatorer, vilket säkerställer stabilt mekaniskt stöd och elektrisk isoleringsprestanda.
Switchbladen är tillverkade av förtjockade kopparplåtar med precisionsbearbetningsteknik, vilket förbättrar ytkvaliteten och elektrisk ledningsförmåga hos ledande komponenter. Den optimerade kontaktstrukturen ger pålitlig anslutningsprestanda och erbjuder självrengörande förmåga under drift, vilket hjälper till att minska kontaktmotståndet och förbättra servicestabiliteten.

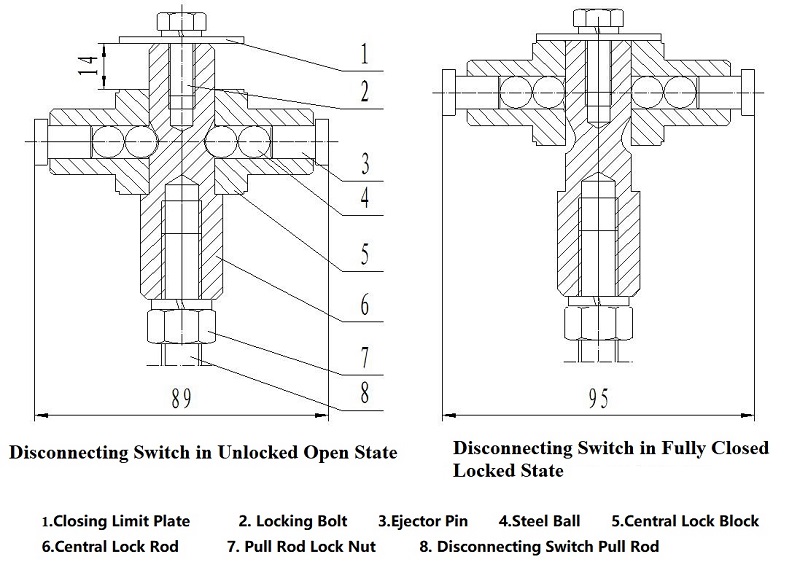

Till skillnad från traditionella frånkopplingsmekanismer, antar GN22-6-serien en specialdesignad tvåstegs stängnings- och låsmekanism för att lösa den gemensamma utmaningen mellan högt kontakttryck och arbetsmoment.
Under den första 80°-rotationen av huvudaxeln, rör sig omkopplarbladet från helt öppet läge till det preliminära stängda läget.
Under följande 10° rotation driver låsblocksmekanismen centrallåsstången, stålkulorna och utkastarstiften. De magnetiska låsplattorna förstärker kraften genom en spakstruktur, ökar dragkraften cirka 5,5 gånger och genererar ett starkt kontakttryck på brytarbladet.
Denna innovativa struktur ger:
GN22-6-serien stöder olika märkströmskrav, vilket gör den lämplig för högströmsfördelning och underhållsisoleringstillämpningar.
| Modell | Märkspänning (kV) | Maximal driftspänning (kV) | 1-minuters effektfrekvens tål spänning (kV) | Märkström (A) | Dynamisk stabilitetsström (kA) | 3s termisk stabilitetsström (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Anmärkningar: GN22-10 representerar plattmonterad typ; C representerar typ av genomgående vägg; D representerar jordningstyp.
Frånskiljaren GN22-6 stöder horisontella, vertikala och lutande installationsmetoder, vilket möjliggör flexibel integrering i olika elektriska system.
Kompatibla manövermekanismer inkluderar:
| Märkström | Maximalt arbetsmoment |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
För att upprätthålla stabil prestanda bör regelbunden inspektion och underhåll utföras efter idrifttagning. Rekommenderade underhållsprocedurer inkluderar:
| Komponent | Rekommenderat material |
|---|---|
| Rörliga komponenter | ZG-1 Smörjfett |
| Kontakta Ytskydd | SYB1607 Industriell Petrolatum |
När elektriska system fortsätter att utvecklas mot högre kapacitet och förbättrad tillförlitlighet, har avancerad frånkopplingsteknik blivit allt viktigare för strömsäkerhet och underhåll av utrustning.
Med högströmskapacitet, optimerade kontaktstrukturer och pålitlig mekanisk design, ger GN22-6 inomhus högspänningsfrånkopplingsbrytare en pålitlig isoleringslösning för kraftverk, transformatorstationer och industriella elektriska system.
Genom att förbättra driftsäkerheten och utrustningens tillförlitlighet stödjer GN22-6-serien modernisering och stabil utveckling av medelspänningskraftinfrastruktur.
