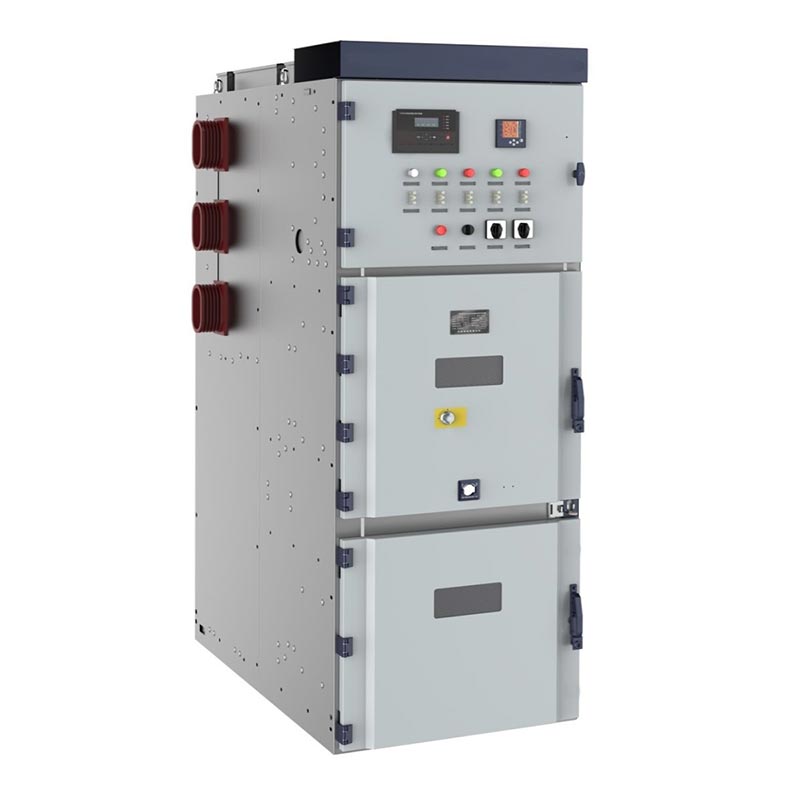

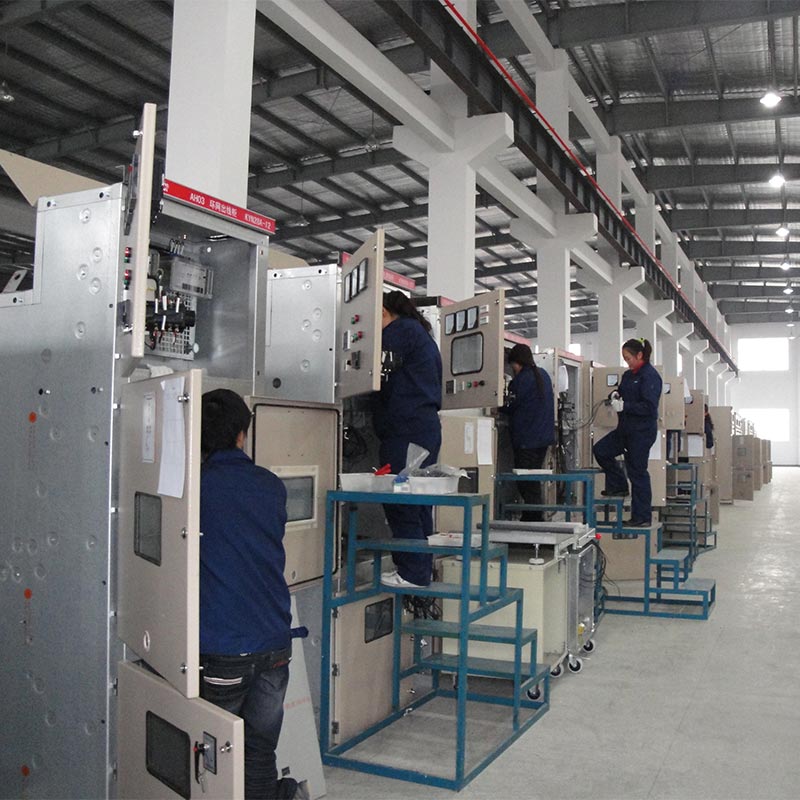

24kv mellanspänning Lv och Mv ställverk

Usune 24kV Medium Voltage Lv And Mv Switchgear, KYN28-24 (Z)(GZS1), tillhör den bepansrade utdragbara AC kategori av metallkapslade ställverk. Den är lämplig för trefas AC 50Hz kraftsystem och används främst för makt mottagning, distribution, kretskontroll, skydd och övervakning.

24kV mellanspänning Lv och Mv ställverk används ofta i kraftverk, transformatorstationer, industri och gruvdrift företag och höghus för kraftmottagning, distribution, kontroll och skydd. Usunes kärna produktionsbasen ligger i Kina, vilket gör den till en pålitlig professionell tillverkare som tillhandahåller hög kvalitet medelspänningskraftdistributionslösningar till användare över hela världen.

Lågspänningsställverk

Mellanspänningsställverk

Huvudsakliga tekniska parametrar

Våra produkter följer strikt följande standarder

1. GB3906-2006 "3,6-40,5kV AC metallkapslade ställverk och kontrollenheter"
2. GB/T11022 "Allmänna tekniska villkor för högspänningsställverk och kontrollutrustning"
3. IEC62271-200 "AC-metallslutna ställverk med märkspänning över 1kV och under 52kV"
4. DL/T404 "Tekniska villkor för beställning av inomhus AC högspänningsställverk"

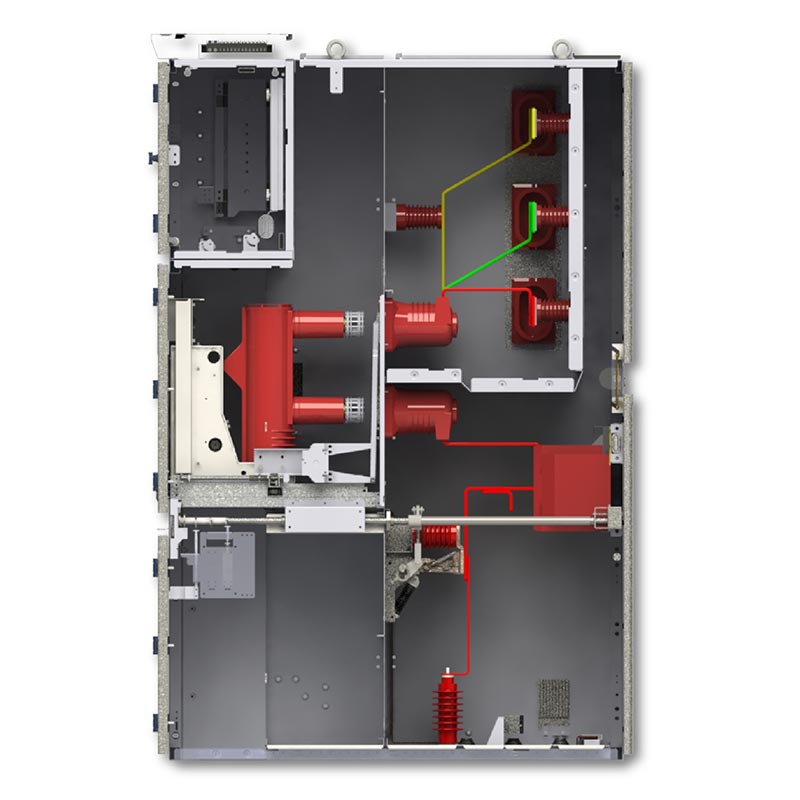

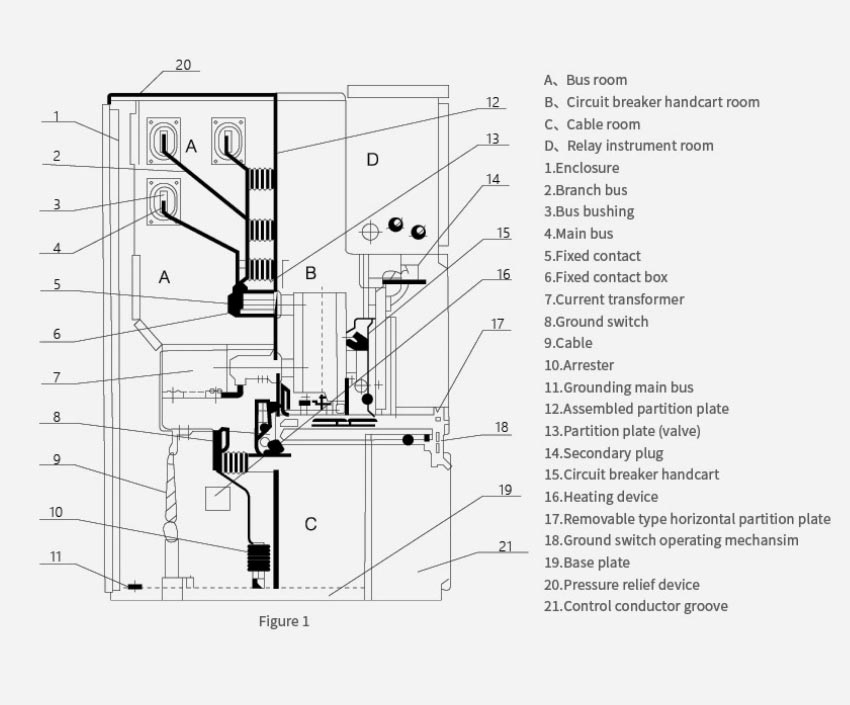

Skåpsstruktur

24kV mellanspänning låg- och mellanspänningsställverk har en uppdelad struktur helt i metall, med varje funktionellt område oberoende isolerat, vilket effektivt undertrycker spridningen av förkastningsbågar.

1. Strömbrytarfack: Utrustad med en avtagbar vakuumbrytarvagn.
2. Samlingsskenas fack: Innehåller huvudskenor, grenskenor och skenisolatorer.
3. Kabelfack: Installerar strömtransformatorer, spänningstransformatorer, jordningsbrytare och kabelterminaler.
4. Kontrollinstrumentutrymme: Utrustat med reläer, skyddsanordningar, instrument, sekundära ledningar och kontroll paneler.
5. Tryckavlastningskanal: Har en bågavlastningsanordning på toppen av skåpet för att förbättra felsäkerheten.

Kärnfunktioner

1. Oberoende fack helt av metall för att förhindra spridning och ömsesidig interferens av felbågar.

2. Omfattande mekanisk femsäkra förregling:
- Förhindrar att strömbrytarvagnen trycks eller dras under belastning.
- Förhindrar att strömbrytaren stängs när jordningsbrytaren är sluten.
- Förhindrar oavsiktlig stängning av jordningsbrytaren när den är strömförande.
- Förhindrar oavsiktlig intrång i spänningssatta fack.
- Förhindrar felfunktion av brytaren.

3. Mittmonterad avtagbar vagn för frontdrift och underhåll, vilket underlättar reparationer.

4. Hög isoleringsnivå, kompakt struktur och starkt felmotstånd.

5. Överensstämmer med inhemska och internationella standarder, anpassningsbar till olika kraftdistributionssystem

Praktiska tillämpningsfall

Fall 1: En kommunal transformatorstation i östra Kina

1. Projektets bakgrund

En 110kV kommunal transformatorstation behövde uppgradera sitt sekundära eldistributionsnät för att möta den växande urbana strömbehov och förbättra strömförsörjningens tillförlitlighet.

2. Lösning

36 Usune 24kV mellanspänning Lv och Mv ställverksenheter användes för 24kV kraftdistributionssystemet.

3. Resultat

– Ställverkets kompakta design sparade 30 % av transformatorstationens golvyta.
- Det femsäkra förreglingssystemet fungerade utan några driftsolyckor under tre års drift.
- Pålitlig vakuumkretsbrytningsteknik minskade avbrottstiden med mer än 80 %, vilket avsevärt förbättrade strömförsörjningskvalitet för 200 000 invånare.

Fall 2: En stor petrokemisk anläggning i Centralasien

1. Projektets bakgrund

Ett modernt petrokemiskt komplex krävde ett mycket tillförlitligt eldistributionssystem för mellanspänning för att säkerställa kontinuerlig drift av kritisk produktionsutrustning.

2. Lösning

Försedd med 58 Usune 24kV ställverk, speciellt designade för tuffa industriella miljöer och förbättrade med damm- och korrosionsbeständighet.

3. Resultat

- Tålde framgångsrikt den hårda miljön på plats (högt damm, kemiska ångor), uppvisar stabil prestanda.
- Snabb felurkopplingsförmåga (≤ 60ms) skyddar dyra kompressorer och reaktorer från skador under korta tider kretsar.
- Frontmonterad underhållsdesign minskar underhållsstopptiden med 50 %, vilket säkerställer kontinuitet i produktionen.

Produktens yttre dimension

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

Vanliga frågor

F1: Vad är det tillämpliga spänningsintervallet för detta 24kV mellanspänning Lv och Mv ställverk?

A1: Produkten är lämplig för 3,6–12 kV, 24 kV trefas växelström 50/60 Hz kraftsystem, och uppfyller behoven hos de flesta mellanspänningsfördelningsscenarier.

F2: Stöder utrustningen underhåll och reparation på plats?

A2: Ja. Produkten antar en frontmanövrerad, frontunderhållsdesign; strömbrytarvagnen kan flyttas för snabbt underhåll och utbyte utan att påverka andra kretsars funktion.

F3: Som en professionell leverantör, erbjuder din fabrik skräddarsydda lösningar?

A3: Ja. Usune kan anpassa märkström, kortslutningsbrytström, skåpstorlek, skyddskonfiguration, etc., enligt projektets krav för att anpassa sig till olika driftsförhållanden och systemkrav.
