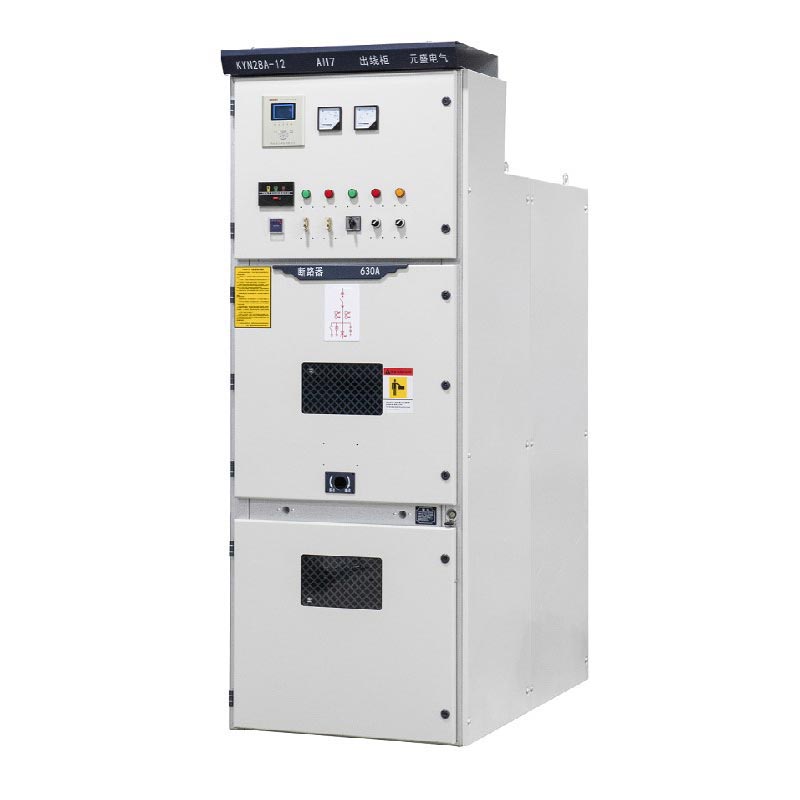

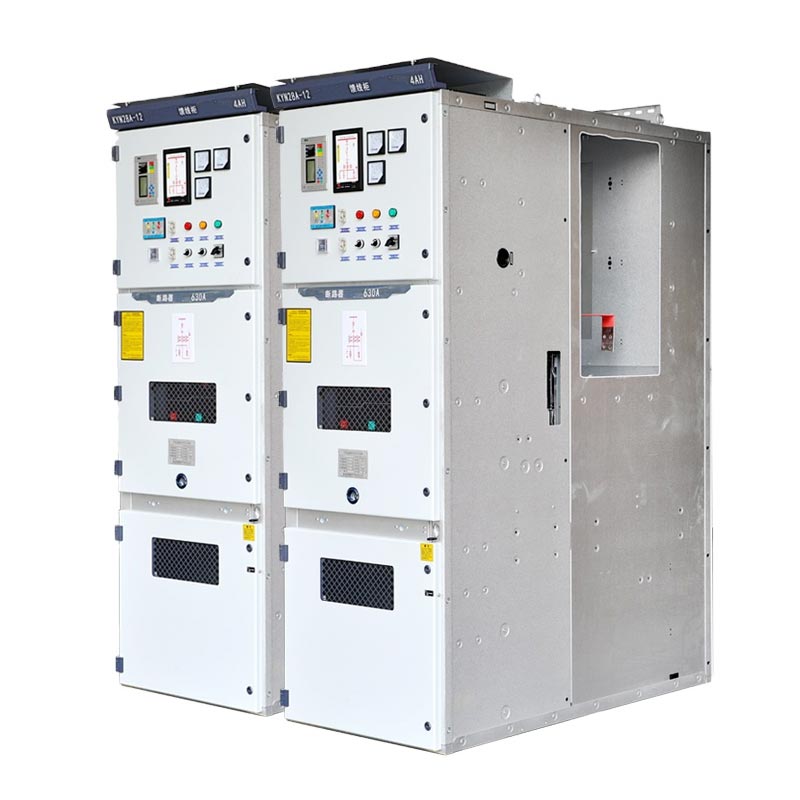

11kv Mv Vcb paneler

11kV MV Vcb-panelerna är placerade som industriklassad, högtillförlitlig medelspänningskraftdistribution utrustning, lämplig för 11kV och lägre spänningssystem, och kan användas i enkel samlingsskena, enkel samlingsskena segmenterad eller dubbel samlingsskena arkitekturer. De följer strikt standarder som IEC 60298, IEC 694, GB3906-2006 och tyska DIN VDE 0670, och är ISO ledningssystem certifierade med standardiserad kontroll genom hela processen.

Lågspänningsställverk

Mellanspänningsställverk

Kärnparametrar och strukturella höjdpunkter

1. Kärnparametrar

Märkspänning 11kV (kompatibel med 3,6~12kV), trefas AC 50/60Hz, märkström 630A~2500A (anpassningsbar), kortslutningsbrytström 25kA~40kA, skyddsnivå IP4X (kapsling), kompatibel med flera system arkitekturer.

2. Strukturella höjdpunkter

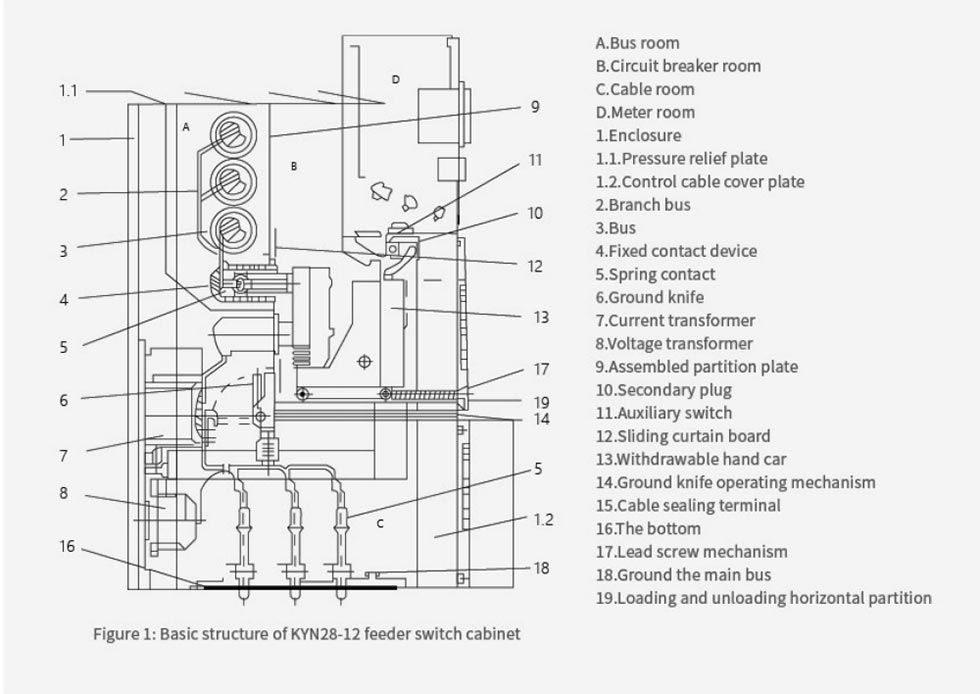

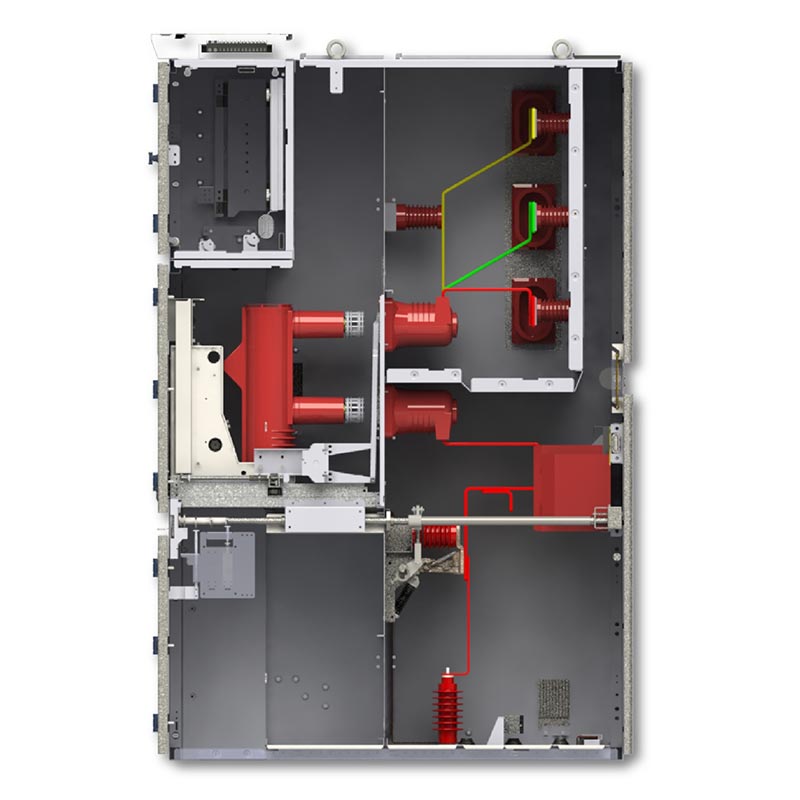

Metallklädd utdragbar struktur, fyra oberoende fack, centralt placerad handkärra för enkelt underhåll; utrustad med ett omfattande femsäkra säkerhetsförreglingssystem, mekaniskt + elektriskt dubbelt skydd, eliminera felaktig operation; stark miljöanpassning, lämplig för olika arbetsförhållanden inomhus.

Kärnfördelar

1. Pålitlig prestanda: Vakuumbrytare med snabb respons, lång mekanisk livslängd, lämplig för frekventa drift i flera scenarier;

2. Säkert och bekvämt: Helt inneslutet skydd, handkärradesign för effektivt underhåll, stöder intelligent fjärrdrift och underhåll;

3. Global kvalitet: Kina-baserad tillverkare, standardiserad fabrik säkerställer produktionskapacitet och kvalitet; som en högkvalitativ leverantör, exporterar till flera regioner och tillhandahåller fullcykelservice.

Verkliga applikationsfall

Fall 1: 11kV distributionsprojekt vid en 110kV transformatorstation i Sydostasien

1. Projektets bakgrund: Denna transformatorstation är en central strömförsörjningsnav i regionen, som kräver en stabil 11kV ström försörjning till omgivande industriparker och bostadsområden. Utrustningen ska ha hög tillförlitlighet och överensstämmelse och vara kompatibel med det lokala 50Hz-strömsystemet.

2. Applikationslösning: Använd kundanpassade 28 KYN28A-12 11kV MV VCB-paneler, som använder en enkel samlingsskena segmenterad arkitektur och utrustad med VS1 vakuumbrytare för att möta krav på strömförsörjning med dubbla kretsar.

3. Implementeringsresultat: Under de tre åren sedan den togs i drift har utrustningen fungerat utan någon misslyckanden, klarade flera tester under extrema förhållanden som åskväder och höga temperaturer. Den fullbordar strömfördelningen och felskyddet exakt, vilket hjälper transformatorstationen att uppnå "noll strömavbrott drift och underhåll", och har fått stort erkännande från den lokala kraftavdelningen.

Fall 2: Uppgradering av högspänningskraftdistribution vid en europeisk biltillverkningsanläggning

1. Projektets bakgrund: Fabrikens stämplings- och målningsverkstäder har extremt höga krav på kraft leveransstabilitet, vilket kräver en uppgradering till ett 11kV kraftdistributionssystem. Utrustningen måste överensstämma med EU IEC-standarder, samtidigt som man beaktar enkelt underhåll och utrymmesutnyttjande.

2. Applikationslösning: 16 Usune 11kV MV VCB-paneler valdes ut, med en centralt placerad handkärra struktur, kompatibel med ett enda samlingsskensystem, och utrustad med anti-kondensvärmare och intelligent temperatur- och luftfuktighetsövervakningsmoduler.

3. Implementeringsresultat: Utrustningen anpassar sig perfekt till det europeiska 50Hz/60Hz dubbelfrekvenssystemet. Installationen påverkar inte normal verkstadsproduktion och vagnen kan snabbt dras ut för underhåll. Efter uppgraderingen minskade fabrikens strömavbrottsfrekvens med 90 %, vilket tillgodoser de kontinuerliga produktionsbehoven av biltillverkning.

Arbetsmiljö

1. Omgivande lufttemperatur: maximalt +40°C, minimum -10°C;
2.Relativ luftfuktighet: dagligt genomsnitt ≤ 95 %, månadsmedelvärde ≤ 90 %;
3. Höjd: ≤ 1000 m;
4.Seismisk intensitet: inte överstigande grad 8;
5. Utrustningen ska installeras på platser fria från brand- eller explosionsrisker, allvarliga föroreningar, kemikalier korrosion och kraftiga vibrationer.
6. Om utrustningen ska användas under miljöförhållanden som överstiger de normala kraven i GB 3906 ska användaren och tillverkaren komma överens om relevanta arrangemang.

Tekniska specifikationer

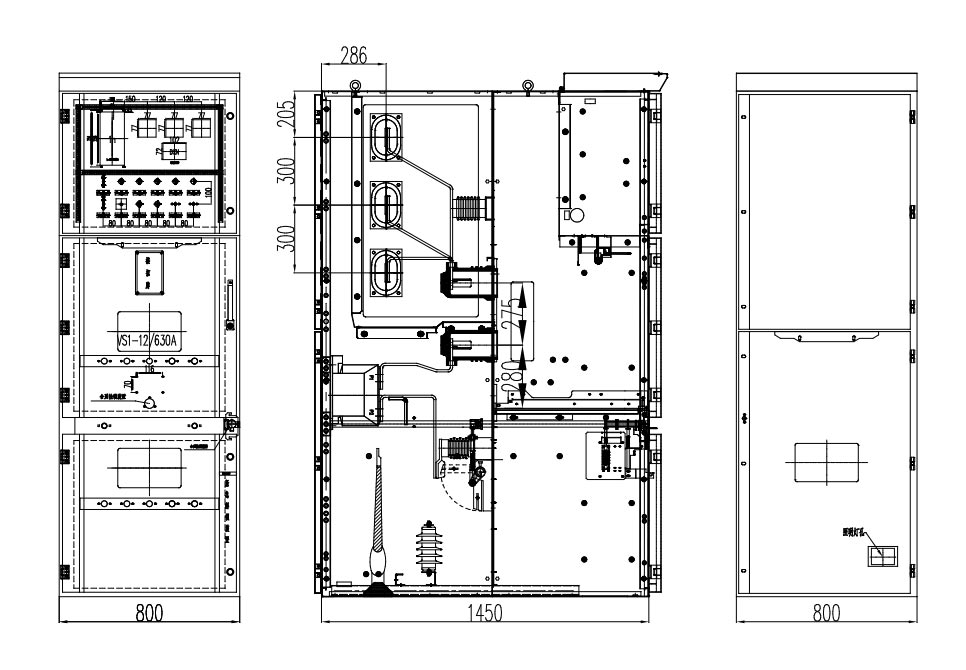

Produktens yttre dimension

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

Vanliga frågor

F1: Femfaldig förreglingsfunktion?

A: Innehåller fem huvudfunktioner såsom anti-felfunktionsbrytare, med mekanisk och elektrisk dubbel förregling för att förhindra felfunktion.

F2: Är 11kV MV Vcb-panelerna kompatibla med 10kV-system?

S: Fullt kompatibel, ingen modifiering krävs, kan direkt ersätta befintlig utrustning och parameteranpassning stöds.

F3: Exportöverensstämmelse och service efter försäljning?

S: I enlighet med internationella standarder kan regionala certifieringar anpassas; snabba reaktioner från Kina fabrik och lokal kundservice från globala butiker.

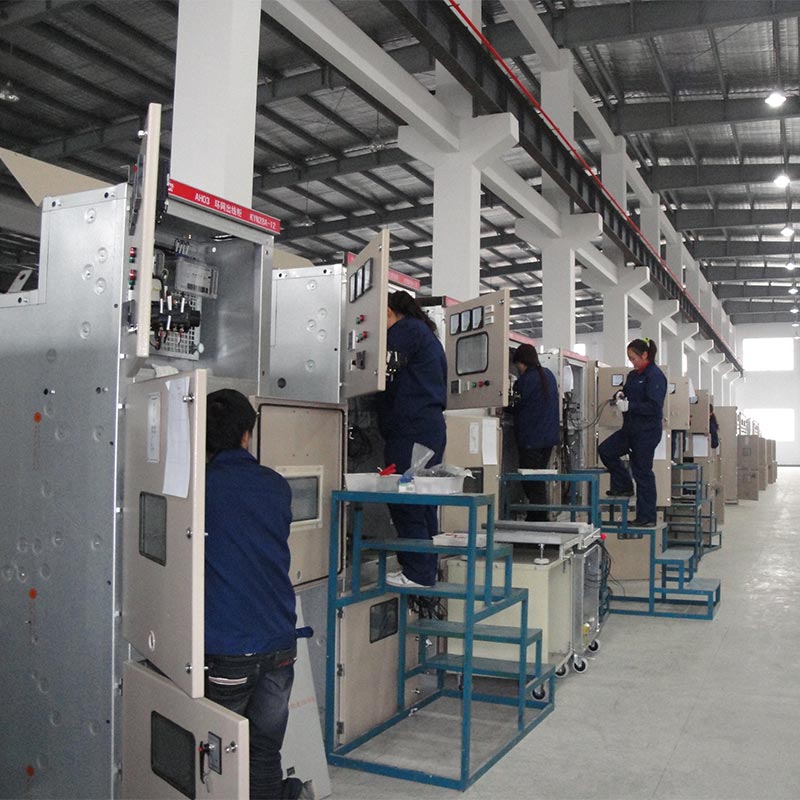

Varumärke och fabriksstyrka

Usune förlitar sig på sin kärnfabrik i Kina, med en årlig produktionskapacitet på över 5 000 paneler. Det skryter digitaliserad end-to-end-hantering, integrera FoU, tillverkning och försäljning. Dess produkter täcker över 30 länder, vilket gör den till en pålitlig leverantör och tillverkare av mellanspänningskraftdistribution för globala kunder.
