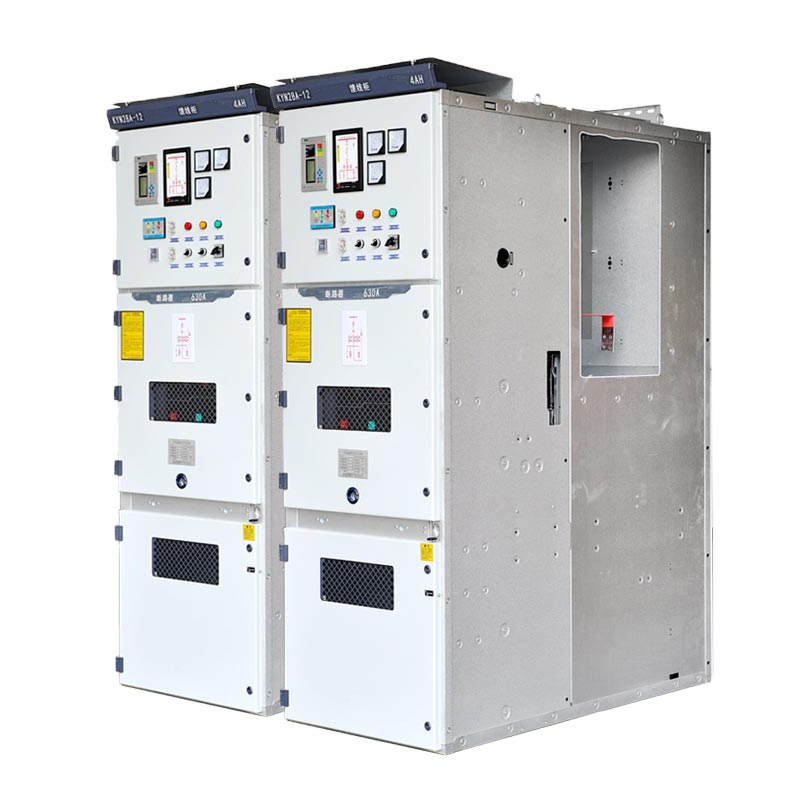

Kyn28 Ställverk 11kV

Usune Kyn28 Switchgear 11kV är lämplig för 3,6kV–12kV, 50Hz trefas AC-system, vilket möjliggör strömmottagning, distribution, kontroll, skydd och övervakning. Den stöder enkel samlingsskena, enkel samlingsskena sektionering och dubbel anslutningsmetoder för samlingsskenor, vilket gör den till en viktig kraftdistributionsenhet i kraftsystem. Som en kärnprodukt av en professionell kinesisk kraftutrustningsleverantör har det blivit en globalt pålitlig mellanspänningskraftdistribution lösning tack vare dess fabrikstillverkningskapacitet och stabila kvalitet.

Lågspänningsställverk

Mellanspänningsställverk

Överensstämmelse med kärnstandarder

Usune Kyn28 Switchgear 11kV följer strikt internationella och inhemska standarder för att säkerställa produkten tillförlitlighet, säkerhet och interoperabilitet:

1. IEC 60298 / IEC 62271-200: AC metallkapslade ställverk med märkspänningar från 1kV till 52kV
2. GB 3906-2006: 3–35 kV AC metallkapslade ställverk och kontrollskåp
3. DL/T 404-2007: Teknisk specifikation för inomhus AC högspänningsställverk
4. GB/T 11022: Allmän specifikation för högspänningsställverk

Strukturella och designfunktioner

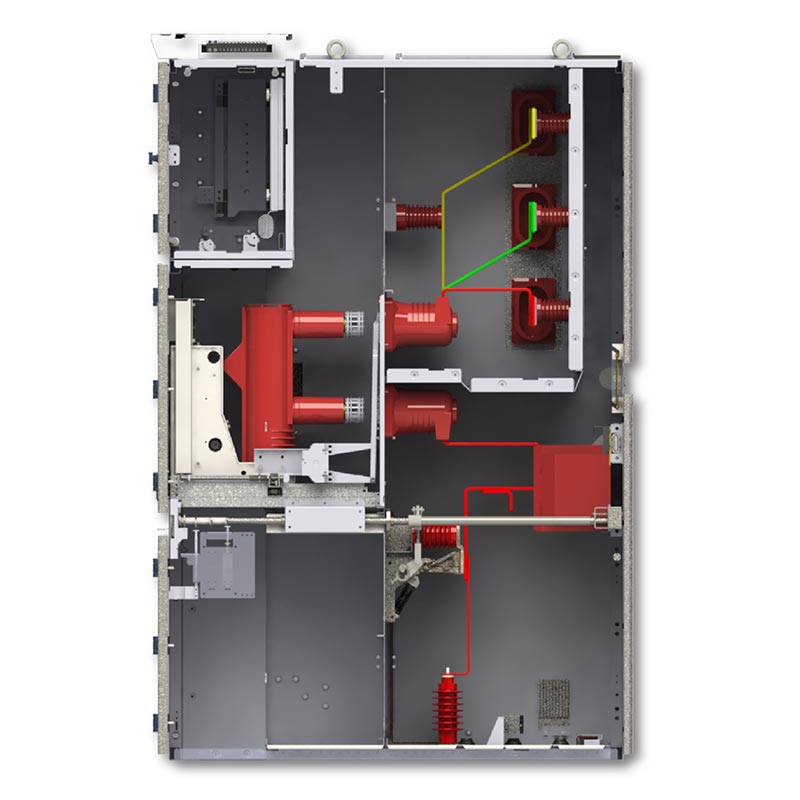

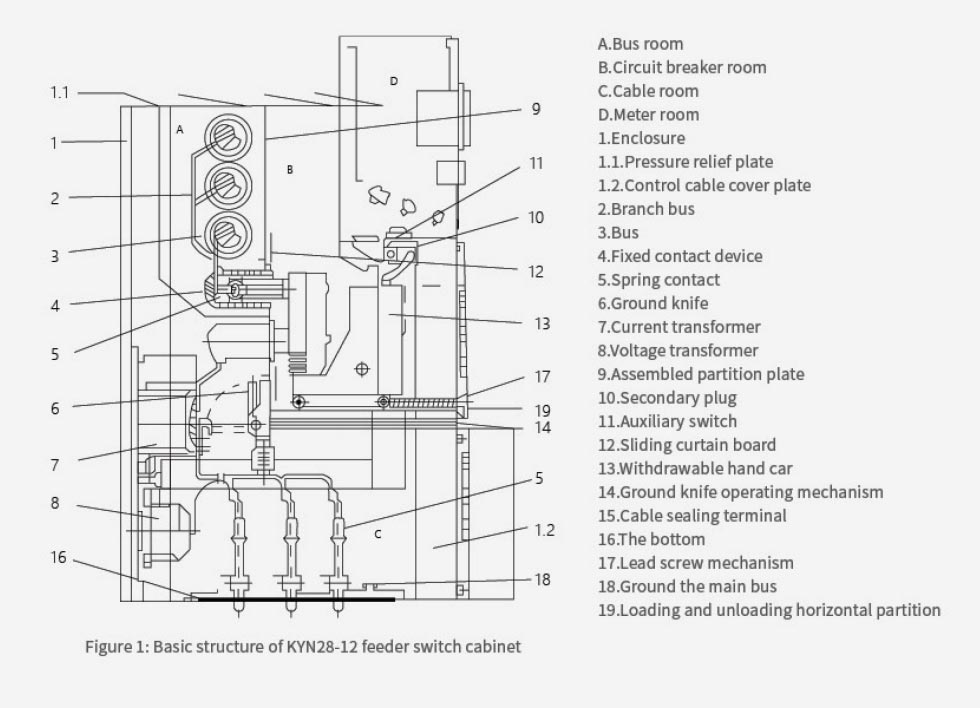

Kyn28 Switchgear 11kV kapsling antar en modulär bultstruktur gjord av högkvalitativ galvaniserad/kallvalsad stålplåt, uppdelad i fem oberoende jordningsfack av metallväggar, vilket effektivt förhindrar fel förökning.

1. Strömbrytarfack: Utrustad med en löstagbar vakuumbrytarvagn med mekanisk förregling
2. Samlingsskenas fack: Installerar huvudskenor och grenskenor, oberoende isolerade.
3. Kabelfack: Används för kabelanslutningar, innehållande transformatorer, jordningsbrytare, överspänningsavledare, etc.
4. Kontrollinstrumentutrymme: Installerar reläer, instrument, skyddsanordningar och sekundära kretsar.
5. Tryckavlastningskanal: Utrustad med en tryckavlastningsanordning upptill, vilket möjliggör säker frigöring av bågtrycket vid fel.

Kärnfördelar

1. Avtagbar handkärradesign: Strömbrytare och PT-handkärror är utbytbara, vilket möjliggör snabbt underhåll och byte utan att strömförsörja hela samlingsskensektionen.
2. Omfattande fem-skyddsförregling: Förhindrar oavsiktlig strömbrytare att öppna/stänga, förhindrar trycka/dra handkärran under belastning, förhindrar att jordningsbrytaren stängs när den är strömsatt, förhindrar strömförande när jordningsbrytaren är stängd och förhindrar oavsiktlig intrång i strömförsedda fack.
3. Kompakt struktur: Framåtvänd drift och underhåll, vilket sparar installationsutrymme.
4. Hög miljöanpassningsförmåga: Inbyggd kondensvärmare, lämplig för fuktiga miljöer.

Huvudapplikationstyper:

1. Inkommande ledningsskåp (mottagande ström)
2. Utgående ledningsskåp (fördelar ström till matare/motorer)
3. Spänningstransformator och spänningsmätskåp
4. Mätskåp (med energimätare)
5. Samlingsskåp
6. Isoleringsskåp

Miljöförhållanden

- Omgivningstemperatur: -15℃ ~ +40℃
- Daglig genomsnittlig relativ luftfuktighet ≤95 %, månadsmedelvärde ≤90 %
- Inga explosiva, frätande gaser eller ledande damm, inga kraftiga vibrationer
- Endast inomhusinstallation

Huvudsakliga tekniska parametrar

Faktiskt ansökningsfall

Urban kommersiellt komplex kraftdistributionsprojekt. Ett kommersiellt komplex med 50 våningar (kontor + kommersiellt + underhållning) i östra Kina använder 18 Usune Kyn28 Switchgear 11kV-enheter, inklusive inkommande linjer, utgående linjer, PT:er, mätning, sektionsskåp, och isoleringsskåp, med redundant strömförsörjning via dubbla samlingsskenor.

Efter två års drift uppnådde den 99,98 % strömtillförlitlighet utan oplanerade strömavbrott. Den ställverk kan snabbt bytas ut, vilket avsevärt minskar underhållstiden. Det kompakta skåpet sparar utrymme i fördelningsrum, och en kondensvärmare säkerställer stabil drift i fuktiga miljöer.

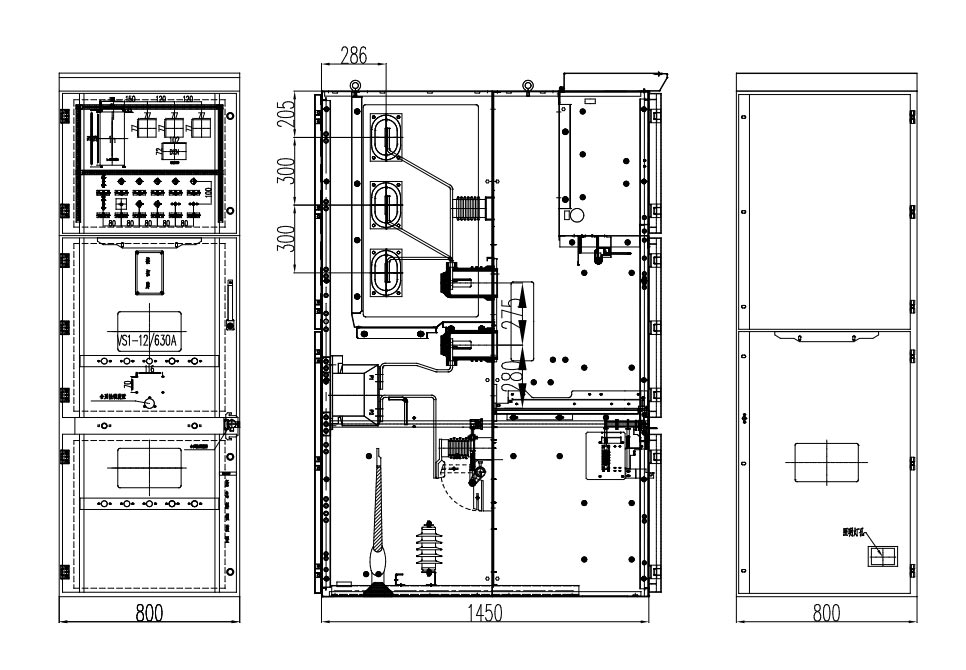

Produktens yttre dimension

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

Vanliga frågor

F1: Vilka är de största skillnaderna mellan Usune KYN28 11kV och traditionella fasta ställverk?

S: Kärnskillnaden är den utdragbara ställverksstrukturen. Effektbrytare kan självständigt dras in och utbytt, vilket eliminerar behovet av ett fullständigt strömavbrott under underhåll. Detta resulterar i högre säkerhet och underhållseffektivitet, och det oberoende facket begränsar effektivt felomfånget.

F2: Kan Kyn28 Switchgear 11kV användas i hög höjd eller särskilt fuktiga miljöer?

A: Ja. Som en professionell tillverkare erbjuder Usune höghöjdsnedsättningsdesign, förbättrad isolering och korrosionsskydd och en inbyggd värmare för att säkerställa tillförlitlig drift i fuktiga miljöer.

F3: Vad sägs om produktgaranti och service efter försäljning?

S: Hela maskinen kommer med en 12-månaders garanti, ett globalt tekniskt team som svarar 24 timmar om dygnet och snabbt service på plats tillgänglig i kärnområden. Vi tillhandahåller även långsiktigt underhåll och teknisk utbildning.
