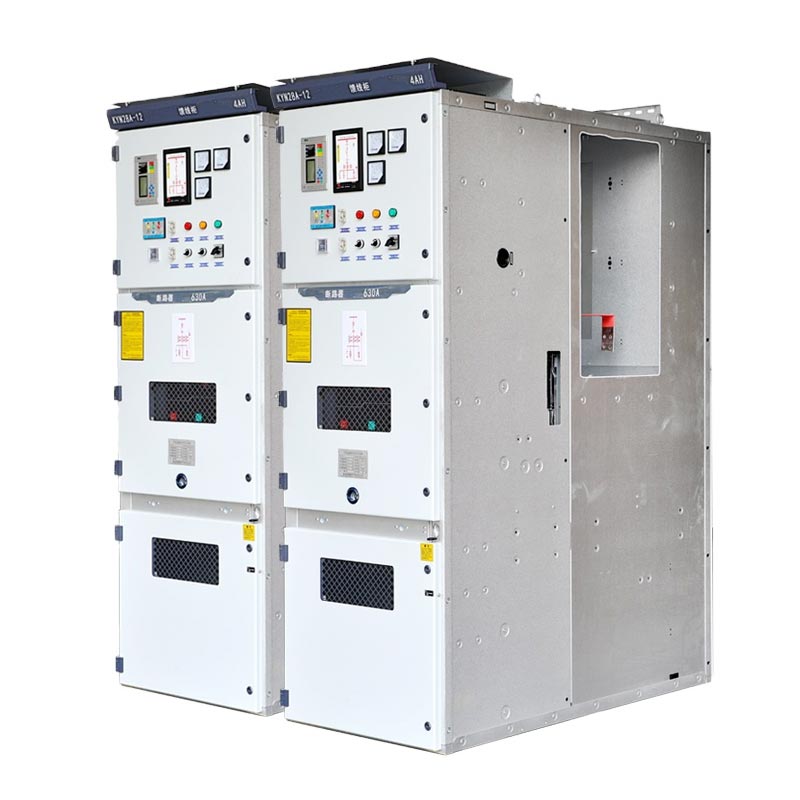

Kyn28 Ställverk 10kv

Usune Kyn28 Switchgear 10kV är lämplig för trefas AC 50Hz, 3,6~12kV enkel samlingsskena och enkel samlingsskena segmenterade kraftsystem och har omfattande "femsäkra" funktioner. Skåpets vagnsektion kan utrustas med kärnkomponenter som vakuumbrytare och vakuumkontaktorer. Vakuumbrytare från märken som ABB VD4, Schneider HVX och Usune VS1 kan väljas. Detta är för närvarande den vanliga högspänningsuppsättningen inomhus makt distributionsutrustning, som huvudsakligen används för kraftöverföring och mottagning i olika transformatorstationer och distribution stationer och för kretsstyrning, skydd och övervakning.

Lågspänningsställverk

Mellanspänningsställverk

Driftsmiljökrav

• Omgivande lufttemperatur: Övre gräns +40 ℃, nedre gräns -15 ℃;
• Relativ luftfuktighet: Dagsmedelvärde som inte överstiger 95 %, månadsmedelvärde inte överstigande 90 %;
• Höjd: 1000m och lägre;
• Seismisk intensitet: Inte överstigande 8 grader;
• Inga brand- eller explosionsrisker, inga allvarliga föroreningar, ingen kemisk korrosion och inga våldsamma vibrationer. Om fungerar miljö överstiger de normala förhållanden som anges i GB3906, måste användaren och tillverkaren förhandla och bestämma lämpliga villkor.

Tekniska parametrar

• Märkspänning: 3,6 kV, 6,6 kV, 7,2 kV, 10 kV, 11 kV, 12 kV, 13,8 kV, 15 kV, 17,5 kV, 20 kV, 24 kV;
• Märkfrekvens: 50/60Hz;
• Märkström: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Nominell ström för korttidshållbarhet (4s): 16kA, 20kA, 25kA, 31,5kA, 40kA;
• Nominell isolationsnivå: 42kV (1min strömfrekvens, mellan elektroder/till jord), 48kV (öppen kontakt); 75kV (blixtimpuls, mellan elektroder/till jord), 85kV (öppen kontakt, toppvärde);
• Skyddsklass: Kapsling IP4X skyddsklass, IP2X skydd för fack;
• Skåpstyper: Inkommande ledningsskåp, utgående ledningsskåp, transformatorskyddsskåp, skenanslutning skåp, frånskiljarskåp, skenlyftskåp, PT/VT-skåp, etc.;
• Skåpsmått: Bredd 650mm/800mm/1000mm, Höjd 2300mm, Djup 1450mm.

Kärnfördelar

1. Omfattande säkerhetsskydd

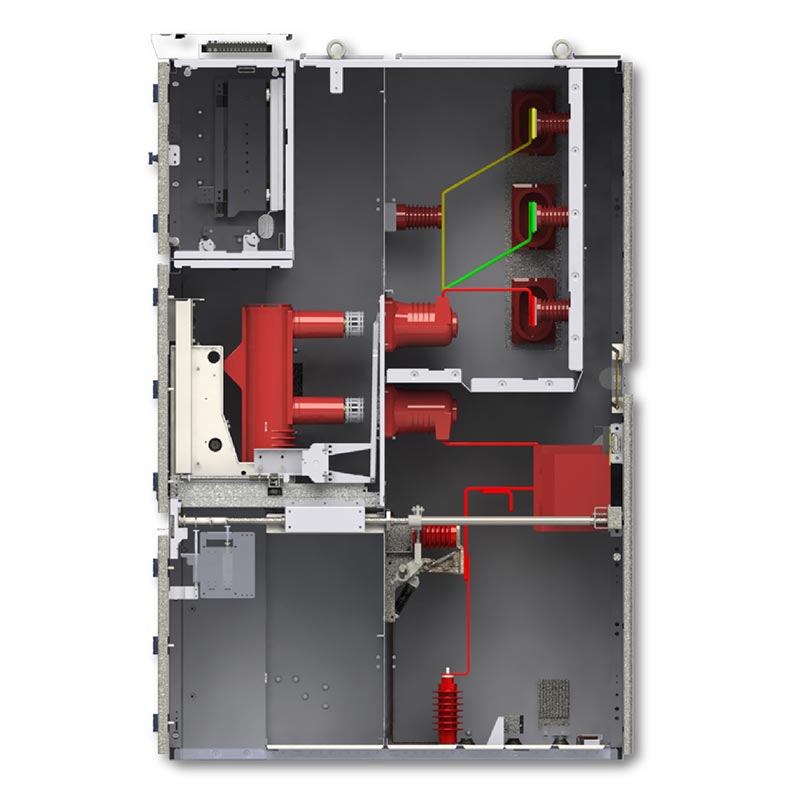

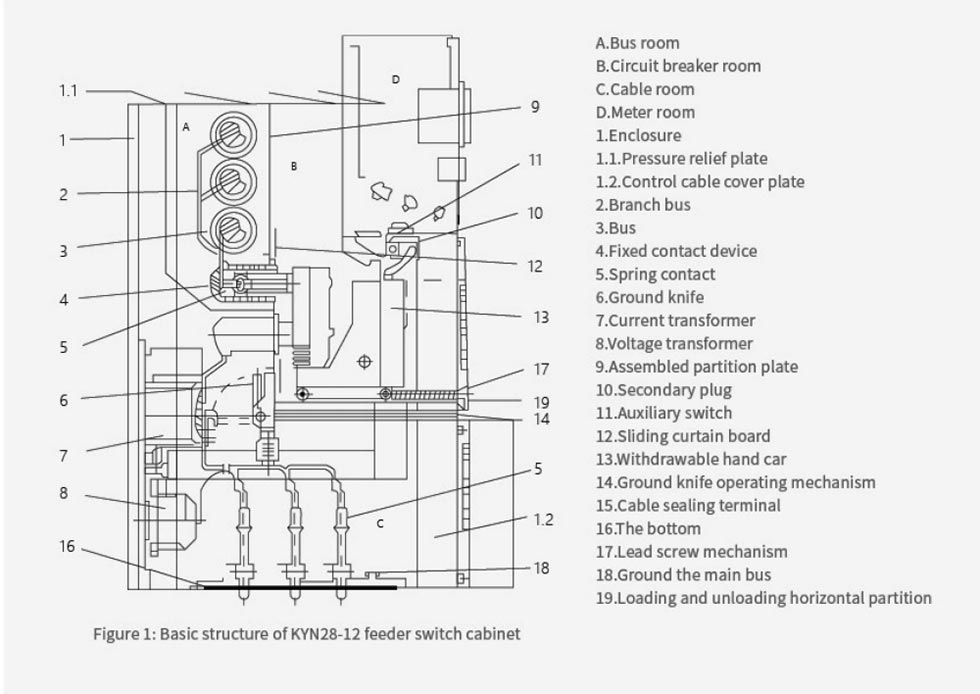

Kyn28 Switchgear 10kV antar en bepansrad metallinnesluten struktur, med varje funktionellt fack oberoende av varandra separerade. I kombination med mekaniska och elektriska förreglingar, realiserar den fullt ut femsäkra förreglingar, eliminera risken för feloperation. Kapslingens skyddsklassning når IP4X, och fackskyddet är IP2X, ytterligare förbättra säkerhetsskyddskapaciteten.

2. Stabil och pålitlig prestanda

Designad och tillverkad strikt i enlighet med IEC internationella standarder och ISO kvalitetsledningssystem, använder högkvalitativa vakuumkomponenter, den är kompatibel med olika välkända vakuumbrytare, har stark kortslutningsmotståndsförmåga, anpassar sig till ett brett spännings- och strömområde och är lämplig för långvarig kontinuerligt operation.

3. Bekväm installation och underhåll

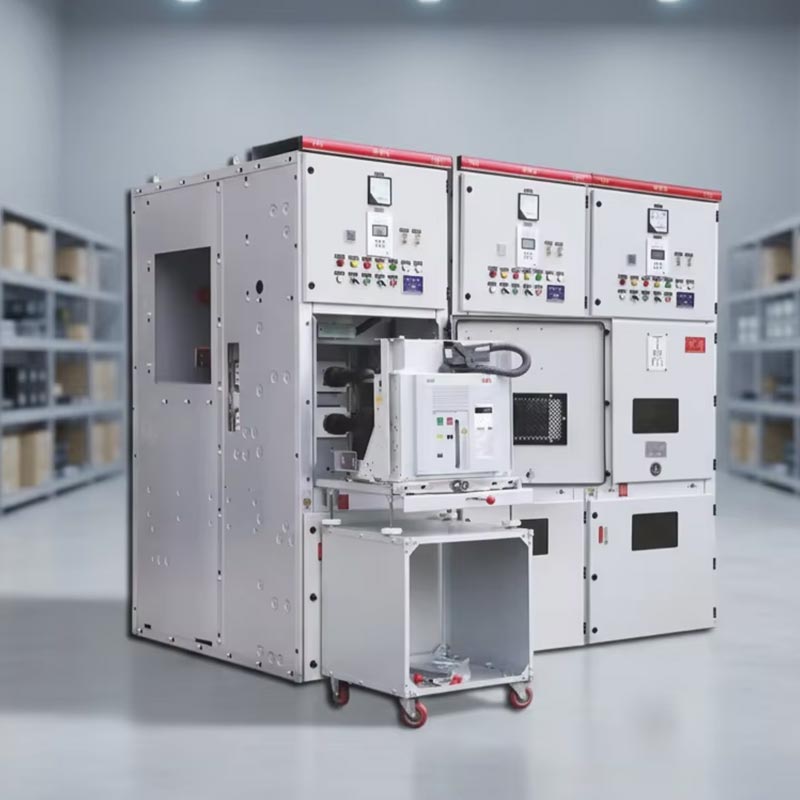

Den avtagbara vagndesignen möjliggör snabb och enkel inspektion och byte. Dess kompakta struktur stödjer framsidan underhåll, sparar utrymme och stillestånd. Standardiserade skåpmått anpassar sig till olika installationsscenarier, vilket resulterar i hög installationseffektivitet.

4. Bred tillämplighet

Kyn28 Switchgear 10kV täcker alla spänningsnivåer från 3,6 till 24kV, är kompatibel med 50/60Hz dubbelfrekvens system, och erbjuder olika skåptyper för att möta kraftdistributionsbehoven för olika industrier som kraftverk, transformatorstationer, industri- och gruvföretag och höghus. Den kan också anpassa sig till olika konventionella arbetsmiljöer.

Verkliga applikationsfall

Ett 110kV transformatorstationsrenoveringsprojekt i en viss stad valde ut 28 Usune KYN28-12 ställverk. Utrustningen uppnått högt utrymmesutnyttjande, snabb driftsättning och en tillförlitlighetsgrad på 99,98 % efter driftsättning, väsentligt förbättra säkerhetsnivån i eldistributionsnätet. I detta projekt är ställverket anpassat till miljökrav på platsen, inklusive höjd, temperatur och luftfuktighet, och en lämplig vakuumkrets brytarmodellen är vald för att perfekt matcha transformatorstationens kraftdistributionsbehov.

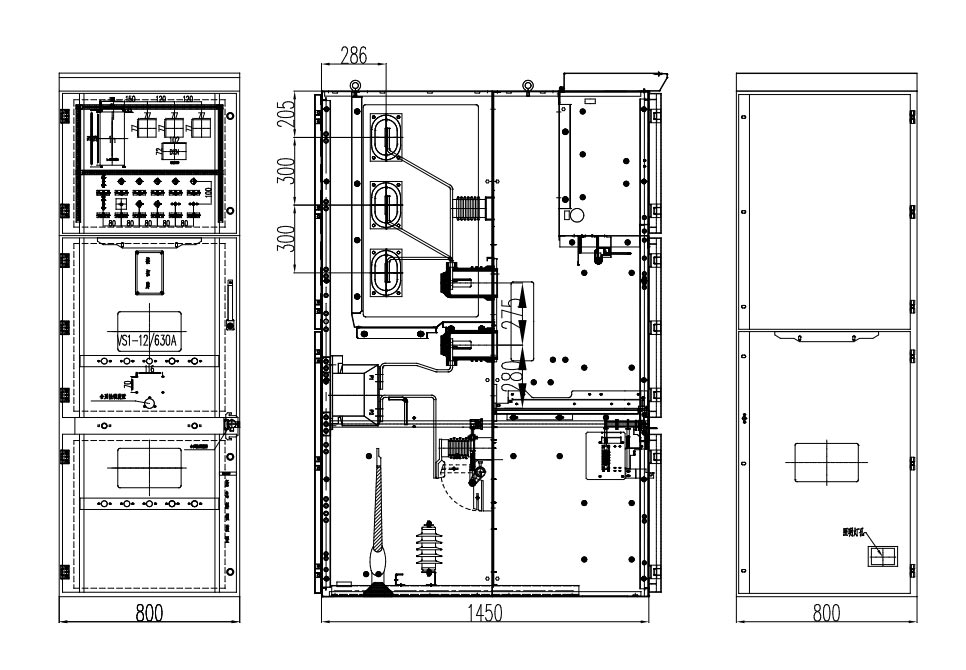

Produktens yttre dimension

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

Vanliga frågor

F1: Vilka är de specifika "femsäkra" funktionerna hos KYN28-ställverket?

S: Dessa inkluderar främst att förhindra oavsiktlig öppning och stängning av strömbrytare, förhindra att trycka eller dra handkärran under belastning, förhindrar att jordledningar ansluts till strömförande kretsar, förhindrar stängning av strömbrytare med en jordkabel ansluten, och förhindrar att personal av misstag går in i strömförande avdelningar, vilket strukturellt säkerställer säkerheten för personal och utrustning.

F2: Vad är rutinunderhållscykeln för Kyn28 Switchgear 10kV?

S: Det rekommenderas att utföra en rutininspektion var sjätte månad och ett omfattande underhåll vart 1-2 år, med fokus på att kontrollera mekanismen, isoleringen, förreglingen och bultåtdragningen. Usune tillhandahåller fullständig teknisk stöd.

F3: Kan Usune tillhandahålla anpassade ställverk?

A: Ja. Som en professionell tillverkare kan Usune anpassa interna konfigurationer, skyddsnivåer och intelligenta övervakningslösningar baserade på spänning, ström, skyddskrav och platsmiljö. Det kan det även justera skåpets dimensioner och välj lämpliga modeller för vakuumbrytare för att möta specifika behov.

Sammanfattningsvis integrerar Usune Kyn28 Switchgear 10kV säkerhet, tillförlitlighet och användarvänlighet. Stöds av mogen design, rigorös kvalitetskontroll och omfattande tekniska parametrar, den är lämplig för olika arbeten miljöer och scenarier. Som en professionell tillverkare och högkvalitativ leverantör från Kina fortsätter Usune att tillhandahålla stabila och effektiva medelspänningskraftdistributionslösningar till användare över hela världen.
