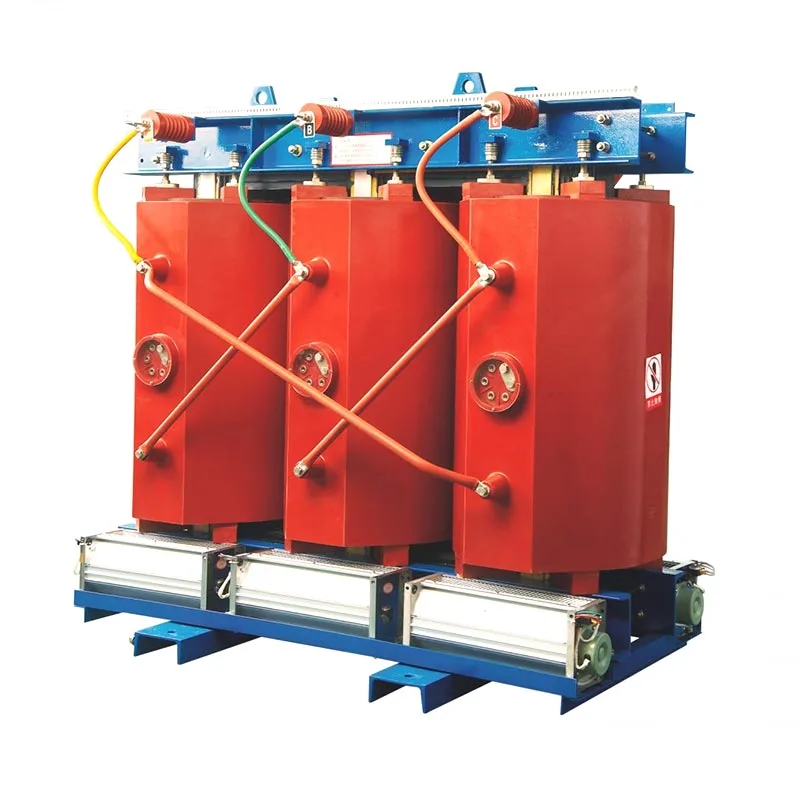

En11kV 1000kVA Transformator av torr typär en mellanspänningsdistributionstransformator designad för att överföra elektrisk energi från en 11kV-källa till en lägre nyttjandespänning med bibehållen elektrisk isolering, spänningsstabilitet och säker kraftfördelning. Den här guiden förklarar dess konstruktion, funktionsprincip, specifikationer, tillämpningar, installationsöverväganden, skyddskrav, underhållspraxis och inköpsställen för industriella och kommersiella kraftsystem.
En 1000kVA transformator ger en nominell skenbar effektkapacitet på 1000 kilovolt-ampere, medan 11kV identifierar den primära spänningsklassen. Till skillnad från en oljenedsänkt transformator använder en transformator av torr typ luft som kylmedium och förlitar sig inte på mineralisk isoleringsolja. Gjuthartskonstruktioner kan ge en kompakt lösning för inomhustransformatorstationer, kommersiella byggnader, industrianläggningar, datarelaterade anläggningar, installationer för förnybar energi och andra platser där brandbeteende, underhåll, utrymme och miljöhänsyn är viktiga.
Den faktiska specifikationen bör aldrig väljas från enbart namnskyltens klassificering. Sekundärspänning, vektorgrupp, impedans, isolationsnivå, lindningsmaterial, temperaturökning, kylmetod, kapslingsskydd, höjd över havet, omgivningstemperatur, harmonisk belastning, kortslutningsförhållanden och tillämpliga standarder påverkar alla den slutliga designen.
En11kV 1000kVA Transformator av torr typär en trefas elektrisk transformator som vanligtvis används för att reducera mellanspänningselektricitet till en lägre spänning lämplig för nedströms distribution och elektrisk utrustning. Transformatorn har en märkeffekt på 1000kVA och en primärspänning på 11kV.
Termentorr typinnebär att transformatorn inte använder flytande isoleringsolja som sitt primära isolerings- och kylmedium. Beroende på designen kan lindningarna vara öppenlindade, vakuumtrycksimpregnerade eller inkapslade i harts. Gjuthartskonstruktion är särskilt vanlig där mekaniskt skydd, miljöbeständighet och minskat beroende av flytande isolering krävs.
IEC 60076-11 täcker specifikt krafttransformatorer av torr typ med utrustningens högsta spänningar upp till 72,5 kV och minst en lindning som arbetar över 1,1 kV, vilket gör den direkt relevant för många 11 kV torra transformatorkonstruktioner.
11kV indikerar den nominella spänningen på primärsidan. Den exakta isolationsnivån och märkspänningen för utrustningen måste bekräftas från projektspecifikationen och tillämplig standard i stället för att enbart härledas från den nominella spänningen.
1000kVA är transformatorns märkeffekt. Den beskriver den elektriska belastningsförmågan under specificerade driftsförhållanden snarare än att representera en direkt 1000kW effekt.
För ett trefassystem kan den ungefärliga fulllastströmmen beräknas med:
Till exempel, vid 11kV och 1000kVA är den primära fulllastströmmen ungefär52,5A. Sekundärströmmen beror på den valda lågspänningsklassen. Vid t ex 400V är den teoretiska trefasiga fulllastströmmen ungefär1,443A. Dessa beräkningar är användbara för preliminär konstruktion, medan valet av slutlig kabel, brytare, samlingsskena och skydd måste följa den fullständiga projektkonstruktionen.
Prestandan hos en transformator av torr typ beror på den samordnade konstruktionen av flera huvudkomponenter. En typisk 11kV 1000kVA-enhet inkluderar följande:
| Komponent | Primär funktion | Viktigt övervägande |
|---|---|---|
| Magnetisk kärna | Tillhandahåller den magnetiska banan för energiöverföring | Kärnmaterial, fogdesign och förluster |
| HV-lindning | Tar emot 11kV matning | Isolering, ledarmaterial, impulsmotstånd |
| LV-lindning | Ger den nödvändiga lågspänningsutgången | Spänning, strömkapacitet, temperaturökning |
| Isoleringssystem | Separerar spänningssatta komponenter elektriskt | Termisk, dielektrisk, miljöprestanda |
| Hartsinkapsling | Skyddar lindningar i gjuthartskonstruktioner | Gjutkvalitet, tomrumskontroll, termisk prestanda |
| Kylsystem | Tar bort värme som genereras under drift | AN eller ANAF drift och ventilation |
I gjuthartskonstruktioner kan hartsinkapslade lindningar ge en solid isoleringsstruktur runt spolarna. Den slutliga konstruktionen bör emellertid utvärderas enligt de erforderliga elektriska, termiska, miljömässiga och mekaniska förhållandena snarare än med enbart hartskonstruktion.
Transformatorn fungerar genom elektromagnetisk induktion. När en alternerande 11kV spänning appliceras på primärlindningen, producerar den ett alternerande magnetiskt flöde i kärnan. Detta magnetiska flöde länkar till sekundärlindningen och inducerar en spänning enligt varvförhållandet.
Under naturlig luftkylning rör sig värme från de aktiva delarna till den omgivande luften genom konvektion och strålning. För applikationer med större termiska krav kan varmluftsfläktar läggas till. Det valda kylarrangemanget måste motsvara transformatorns specificerade klassificering och driftsmiljö.
En köpare bör begära ett komplett tekniskt datablad istället för att endast köpa enligt "11kV 1000kVA." En typisk projektspecifikation bör ta upp:
| Parameter | Varför det spelar roll |
|---|---|
| Nominell kapacitet | Bestämmer den skenbara effekten: 1000kVA. |
| Primär spänning | Måste matcha det faktiska mellanspänningsnätet. |
| Sekundär spänning | Bestämmer kompatibilitet med nedströmsutrustning. |
| Frekvens | Vanliga projektvärden inkluderar 50Hz eller 60Hz. |
| Vektor grupp | Definierar fasförskjutning och lindningsanslutning. |
| Impedans | Påverkar spänningsreglering och felströmsbeteende. |
| Förluster | Påverkar driftstemperatur och livscykelenergiförbrukning. |
| Temperaturstegring | Definierar termiska driftsförhållanden och isoleringskrav. |
| Isoleringsnivå | Viktigt för dielektriskt motstånd och systemkoordination. |
| Kapsling/IP-klassning | Skyddar transformatorn mot miljö- och oavsiktliga kontaktrisker. |
Publicerade tillverkarspecifikationer visar att 11kV-klass 1000kVA torrtypstransformatorer kan ha väsentligt olika förlustvärden, lindningsmaterial, dimensioner, vektorgrupper, impedansvärden och kylarrangemang. Därför bör dessa parametrar bekräftas för den exakta modellen istället för att anta att alla 1000kVA transformatorer är tekniskt likvärdiga.
Transformatorteknik av torr typ är särskilt användbar när installationsmiljön lägger tonvikt på inomhusdrift, brandhänsyn, minskade krav på vätskeisolering eller förenklat underhåll.
IEC 60076-11 tar också upp klimatklasser, höjdrelaterade termiska och dielektriska överväganden, hantering av inneslutningar, brandbeteende och seismisk klassificering, vilket illustrerar varför miljöförhållanden bör beaktas vid transformatorspecifikation.
En 11kV 1000kVA torr-typ transformator kan användas överallt där ett 11kV distributionssystem behöver en medellång kapacitet step-down transformator och installationskraven är kompatibla med torr-typ teknologi.
Att välja en transformator bör börja med det elektriska systemet snarare än produktkatalogen. Följande checklista kan hjälpa till att förhindra specifikationsluckor:
Även en väldesignad transformator kan prestera dåligt om installationsmiljön inte ger tillräckligt med utrymme, ventilation, skydd eller elektrisk koordination.
Installationsförhållanden är inte bara mekaniska detaljer. IEC 60076-11 erkänner specifikt påverkan av höjd och miljöförhållanden på transformatorns termiska och dielektriska prestanda, så dessa parametrar bör deklareras under specifikationsstadiet.
Transformatorer av torr typ undviker i allmänhet oljerelaterade underhållsuppgifter, men de kräver fortfarande regelbunden inspektion. Underhållsfrekvensen bör fastställas i enlighet med tillverkarens instruktioner, driftsförhållanden, lokala föreskrifter och installationens kritiska verkan.
| Inspektionsområde | Vad ska kontrolleras |
|---|---|
| Lindningar | Synlig förorening, skada, onormala utsläppsmärken eller försämring. |
| Anslutningar | Terminaltillstånd, täthet, överhettningsskyltar och kabelskick. |
| Kyl | Luftpassager, ventilation, fläktar där monterade och onormal temperatur. |
| Temperaturövervakning | Sensoravläsningar, larm, styrenhetsdrift och historiska trender. |
| Miljö | Damm, fukt, frätande atmosfär och rumsventilation. |
En av de mest praktiska underhållsåtgärderna är att hålla kylytor och ventilationsvägar rena. För mycket damm kan minska värmeöverföringen och kan skapa oönskade isoleringsförhållanden med tiden.
Transformatorer av torr typ och oljenedsänkta transformatorer kan båda utföra mellanspänningsdistributionsuppgifter, men deras konstruktions- och installationsegenskaper är olika.
| Faktor | Torr typ | Olja nedsänkt |
|---|---|---|
| Isolerande medium | Luft- och/eller solid isoleringssystem | Isolerande vätska |
| Oljehantering | Krävs inte | Krävs enligt design och driftsförhållanden |
| Installation inomhus | Vanlig applikation | Beror på lokala konstruktions- och säkerhetskrav |
| Brandhänsyn | Ingen brandbelastning av transformatorolja | Kräver hänsyn till vätsketyp och installationskrav |
| Typiskt underhåll | Inspektion, rengöring, anslutningar, kyla och övervakning | Inkluderar vätskerelaterade inspektions- och underhållskrav |
Lämplig teknik beror på projektet snarare än på en universell regel. Lastprofil, utrymme, miljöförhållanden, brandkrav, installationsplats, initial kostnad, livscykelöverväganden och lokala bestämmelser bör alla utvärderas.
För internationell upphandling är teknisk kommunikation lika viktig som offertpriset. Innan du lägger en beställning bör köpare begära tydlig dokumentation som täcker den exakta transformatorkonfigurationen.
Publicerad teknisk dokumentation från etablerade transformatortillverkare visar att även transformatorer som delar samma 11kV och 1000kVA klassificeringar kan skilja sig åt i lindningsmaterial, förlustvärden, vektorgrupp, impedans, isoleringssystem, dimensioner och kylkonfiguration.
Zhejiang Usune Electric Co., Ltd.kan presenteras som en potentiell leverantör för kunder som söker skräddarsydda transformatorlösningar. För en projektspecifik offert bör köparen tillhandahålla parametrarna för elsystemet, installationsmiljön, tillämpliga standarder, leveransdestination och eventuella nödvändiga tillbehör eller kapslingsspecifikationer.
Den kan vara lämplig för många industriella applikationer när 11kV matning, sekundärspänning, lastprofil, installationsförhållanden, skyddssystem och erforderlig kapacitet matchar projektet. Den faktiska lastberäkningen ska vara klar innan valet.
För ett trefas 11kV-system är den teoretiska primärströmmen för full belastning cirka 52,5A. Faktisk systemdesign bör också beakta transformatortolerans, driftsförhållanden, skyddsinställningar och nätverksegenskaper.
Sekundärspänningen är projektspecifik. Vanliga lågspänningskonfigurationer inkluderar 400V, 415V och 433V, men andra spänningar kan utformas beroende på det elektriska systemet.
Inte nödvändigtvis. Många transformatorer av torr typ arbetar med naturlig luftkylning. Forcerad luftkylning kan läggas till när konstruktionen kräver ökad termisk kapacitet eller specifika driftsförhållanden.
IEC 60076-11:2018 är den huvudsakliga IEC-standarden som specifikt täcker krafttransformatorer av torr typ inom dess definierade omfattning. Ytterligare nationella, regionala, projekt-, installations- eller effektivitetskrav kan också gälla.
kVA mäter skenbar effekt, medan kW mäter aktiv effekt. Sambandet beror på effektfaktor: kW = kVA × effektfaktor. Därför bör en 1000kVA transformator inte automatiskt beskrivas som en 1000kW strömkälla.
Många tillverkare kan konfigurera parametrar som sekundärspänning, vektorgrupp, lindningsmaterial, impedans, uttagsområde, kapsling, kylarrangemang, tillbehör och övervakningssystem enligt projektkrav. Varje anpassning bör bekräftas mot tillämplig teknisk standard.
En11kV 1000kVA Transformator av torr typär mer än en kombination av spännings- och kapacitetssiffror. Dess verkliga prestanda beror på samspelet mellan elektrisk design, isolering, värmehantering, lindningskonstruktion, härdförluster, impedans, miljöförhållanden, skydd, installation och underhåll.
För ingenjörsteam och inköpschefer är det mest pålitliga tillvägagångssättet att börja med det fullständiga elbehovet och sedan begära ett detaljerat tekniskt förslag. Att jämföra garanterade förluster, isoleringsnivåer, vektorgrupp, impedans, temperaturökning, dimensioner, testning, tillbehör och servicesupport kan hjälpa till att säkerställa att den valda transformatorn matchar den faktiska applikationen.
Zhejiang Usune Electric Co., Ltd. kan stödja kunder med att utvärdera krav på mellanspänningstransformatorer av torrtyp och projektspecifika konfigurationer. Om du planerar en ny transformatorstation, uppgraderar ett industriellt kraftsystem eller letar efter en 11kV 1000kVA transformator för ett kommersiellt eller infrastrukturprojekt,kontakta ossmed din spänning, kapacitet, frekvens, installationsförhållanden och tekniska krav för att diskutera en lämplig transformatorlösning.
-
