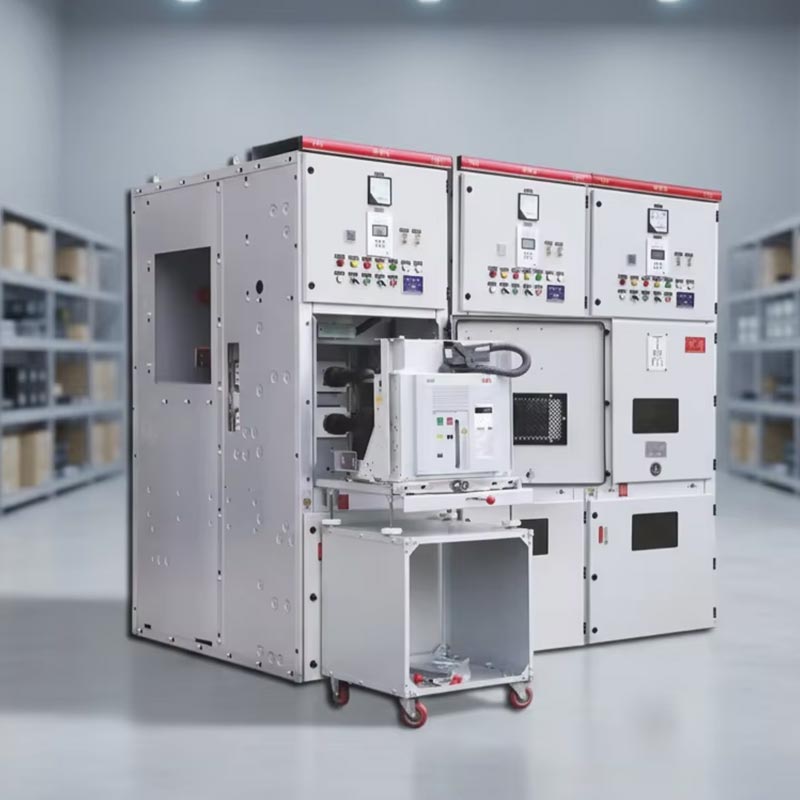

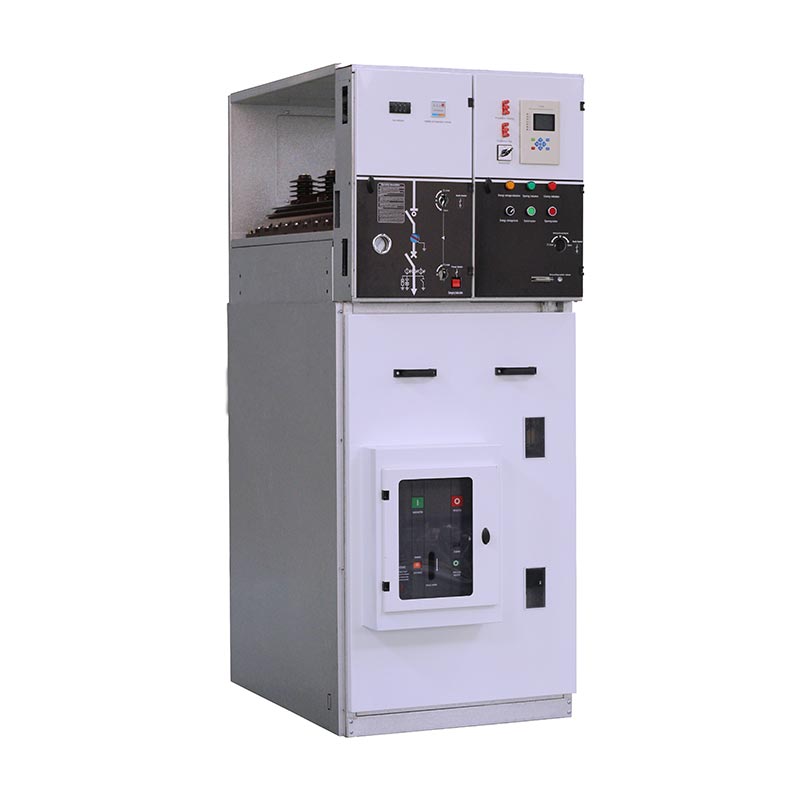

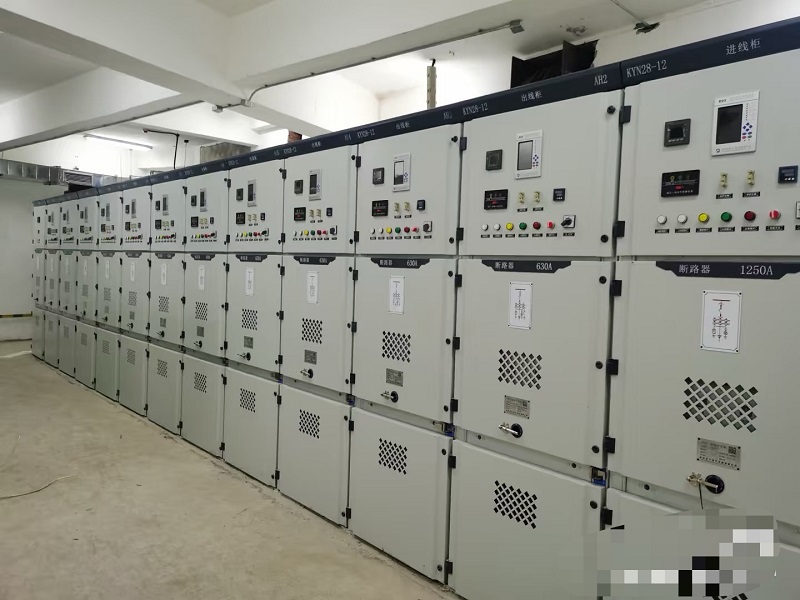

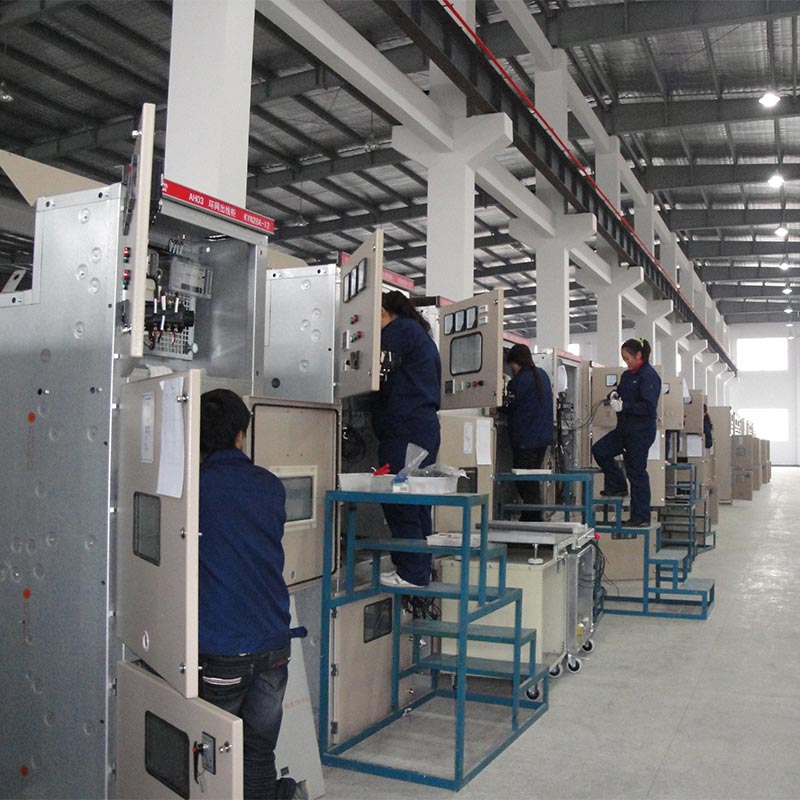

Kyn28 Ställverk 12kv

Usune Kyn28 Switchgear 12kV är en högspänningsdistributionsenhet inomhus med märkspänningar som täcker 3,6kV, 7,2 kV och 12 kV, lämpliga för 50/60 Hz trefas växelströmssystem. Det är en central elektrisk utrustning i modern kraft överföring och distribution, industriell kraftdistribution och kraftförsörjningsområden för kommersiella byggnader. Produkten antar en bepansrad, metallomsluten struktur som helt separerar funktionella enheter som strömbrytare, samlingsskenor, kablar och instrumenteringskontroll. Denna design eliminerar spridningen av ljusbågsfel från början. Det är det också utrustad med en utdragbar vakuumbrytare, vilket möjliggör snabbt underhåll och utbyte utan att stängas ner i samlingsskenan, vilket helt uppfyller kärnkraven för kraftsystem för säker, stabil och effektiv drift och underhåll.

Lågspänningsställverk

Mellanspänningsställverk

Kärntekniska parametrar

Oberoende fackstruktur

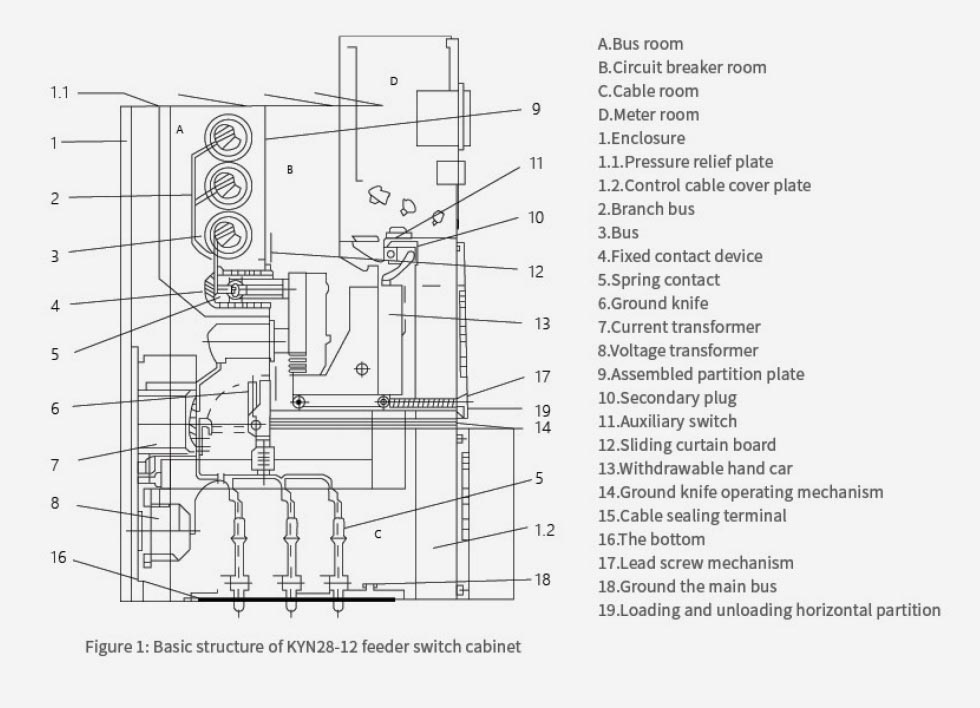

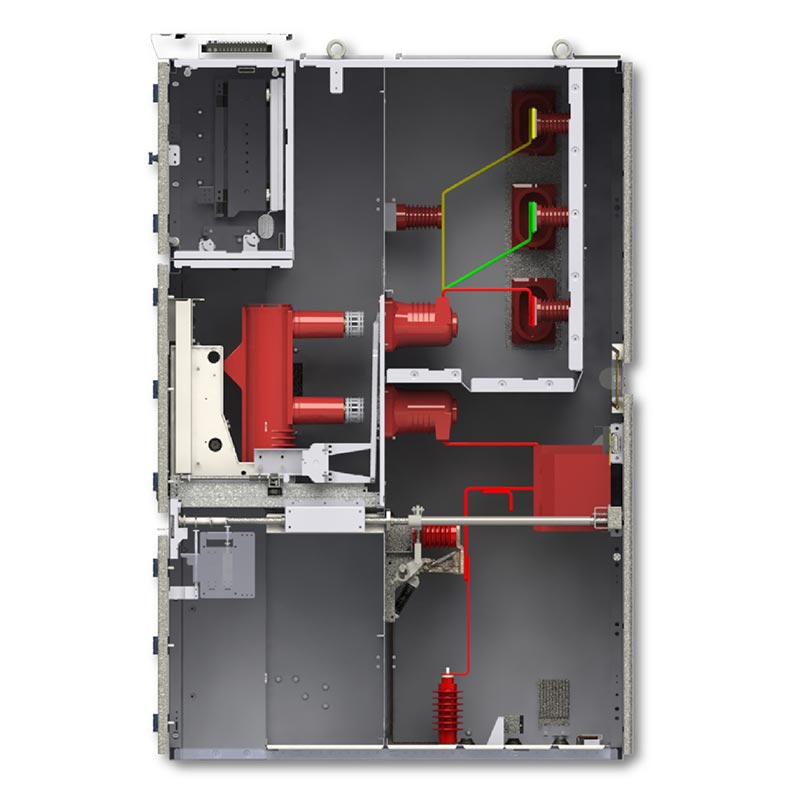

Kyn28 Switchgear 12kV antar en modulär fackdesign med helmetallisolering. De fyra funktionsområdena är helt oberoende, vilket effektivt förhindrar felutbredning:

1. Strömbrytarfack: Installerar en vakuumbrytarvagn, utrustad med exakt styrning och förreglingsmekanismer för att säkerställa säker vagnrörelse.
2. Samlingsskenas fack: Sluten layout av huvud- och grenskenor med utmärkt isoleringsförmåga, vilket undviker risken för fas-till-fas/fas-till-jord kortslutningar.
3. Kabelfack: Gott om utrymme, lämplig för kabelanslutningar med flera kretsar, vilket underlättar kabeldragning, ledningar, och testning.
4. Instrument- och kontrollfack: Integrerar skyddsanordningar, mätinstrument och styrkrets komponenter för centraliserad övervakning och drift.
5. Tryckavlastningsanordning: Utrustad med en dedikerad tryckavlastningsflik på toppen, kan den snabbt släppa ljusbågen tryck vid interna fel, vilket säkerställer säkerheten för skåpet och personalen.

Kärnproduktfördelar

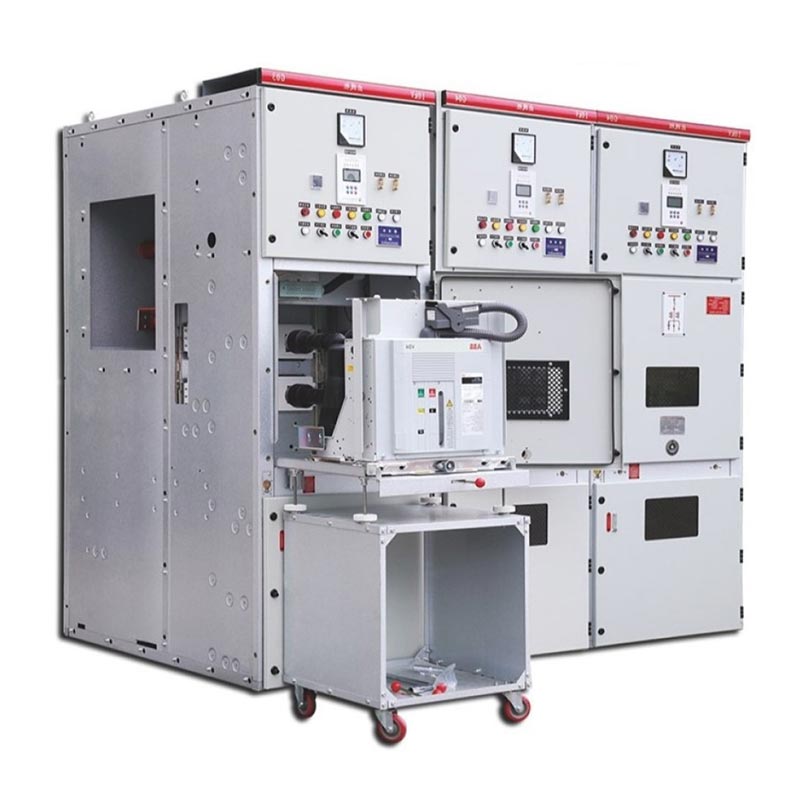

1. Avtagbar handkärradesign

Strömbrytare, PT och isolerande handkärror är helt utbytbara. Under underhåll, ta helt enkelt bort den trasiga handkärran och tryck in reservvagnen för att snabbt återställa strömmen utan att koppla bort hela samlingsskenan, vilket avsevärt minskar underhållstiden för strömavbrott.

2. Omfattande "Fem-Prevention" mekanisk förregling:

- Förhindrar oavsiktlig öppning och stängning av strömbrytare;
- Förhindrar borttagning/tryckning av strömbrytarens handkärra under belastning;
- Förhindrar oavsiktlig stängning av jordningsbrytaren när den är strömsatt;
- Förhindrar oavsiktlig spänningssättning när jordningsbrytaren är stängd;
- Förhindrar oavsiktlig intrång i spänningssatta fack.

3. Optimerad säkerhet och underhåll

Den helt främre drift- och underhållsdesignen eliminerar behovet av bakre underhållsutrymme, vilket effektivt sparar golvyta i fördelningsrummet; skåpet har en inbyggd kondensvärmare, anpassningsbar till hög luftfuktighet miljöer, vilket förhindrar isoleringsfel orsakade av kondens.

4. Hög isolerings- och felmotstånd

Kyn28 Switchgear 12kV använder högkvalitativa isoleringsmaterial och vetenskapligt placerad isolering, vilket uppnår en hög isoleringsnivå. Den motstår effektivt kortslutningar, överspänningar och andra elektriska fel. Kombinerad med sin metallpansarstruktur har den starka bågkontrollfunktioner.

Huvudapplikationstyper

1. Inkommande ledningsskåp: Tar emot ström från uppströmskällor, ger strömmottagning och övergripande skydd.
2. Utgående ledningsskåp: Fördelar ström till laster, motorer och andra terminalkretsar, vilket ger skydd.
3. PT och spänningsmätskåp: Övervakar systemspänningen och ger överspänningsskydd.
4. Mätskåp: Integrerar energimätningsinstrument för korrekt energiförbrukningsstatistik.
5. Skåp för skensektion: Möjliggör segmenterad drift, isolering och skydd av skensektioner.
6. Isoleringsskåp: Ger elektrisk isolering, vilket säkerställer säkert underhåll.

Real-World Application Case

Fall 1: 10kV Power Distribution Project för ett stort datacenter i östra Kina

Projektkrav: Datacentret kräver 99,99 % strömtillgänglighet och en felfri, mycket stabil mellanspänningskraftdistributionssystem för att säkerställa oavbruten strömförsörjning till kärnbelastningar som servrar och kylutrustning.

Lösning: Ett komplett kraftdistributionssystem konstruerades med Usune Kyn28 Switchgear 12kV-enheter, inklusive inkommande skåp, mätskåp, PT-skåp och 12 utgående skåp. Den är utrustad med 40kA kortslutning brytkapacitet vakuumbrytare och intelligenta integrerade skyddsanordningar för att uppnå snabba fel isolering och exakt fellokalisering.

Driftsresultat: Sedan driftsättningen 2023 har systemet fungerat utan några fel, med 100 % noggrannhet i skyddsåtgärder. Den årliga strömavbrottstiden är mindre än 5 minuter, vilket till fullo uppfyller de höga krav på tillförlitlighet strömförsörjning av datacenter och effektivt undvika ekonomiska förluster på tiotals miljoner dollar på grund av strömavbrott.

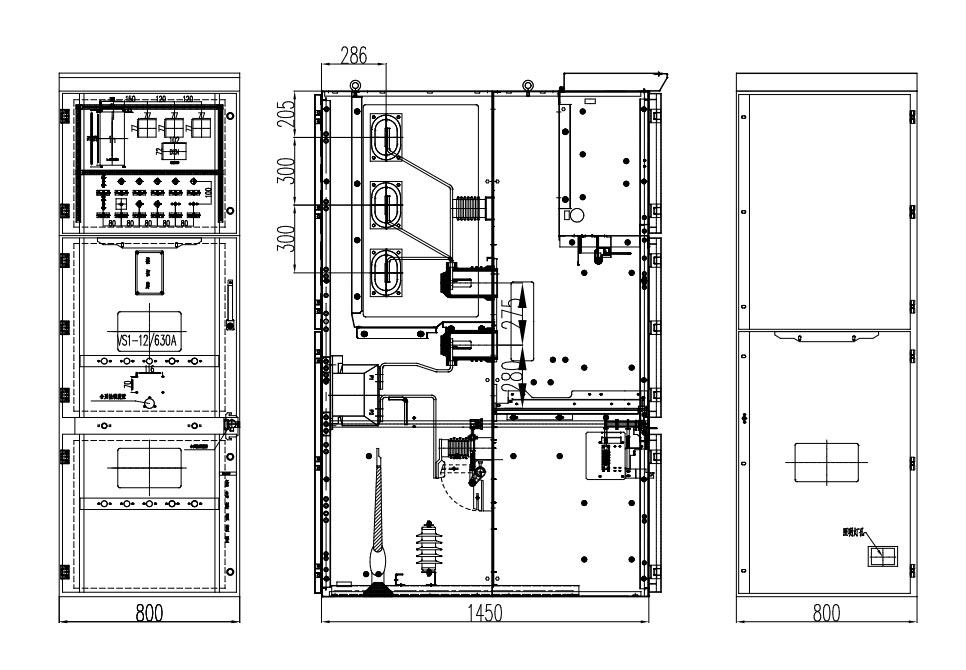

Produktens yttre dimension

Projektreferens

Cas-space raketuppskjutningsprojekt

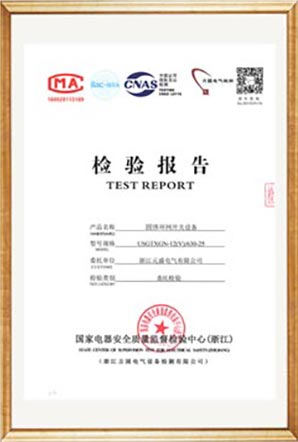

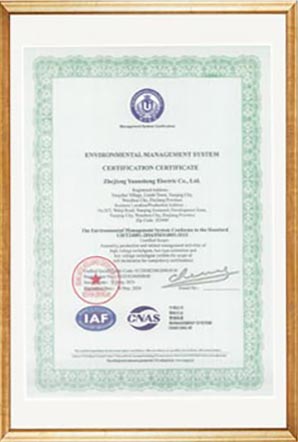

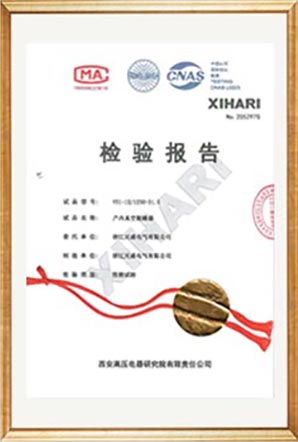

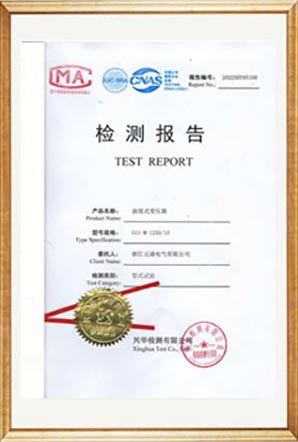

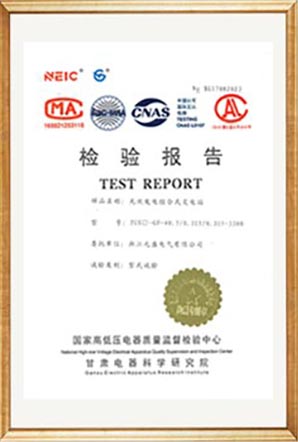

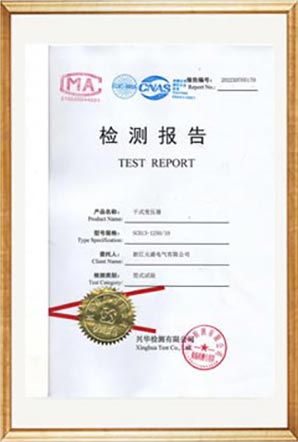

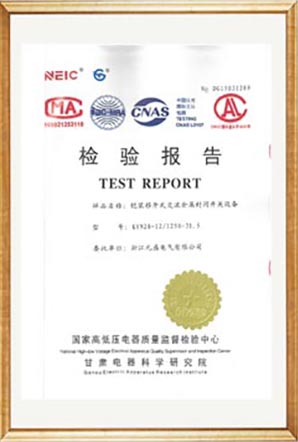

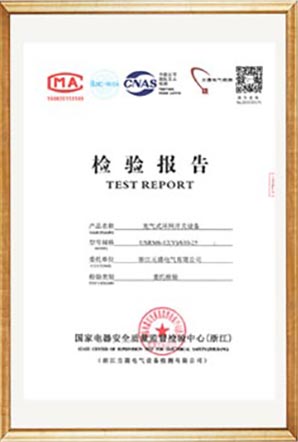

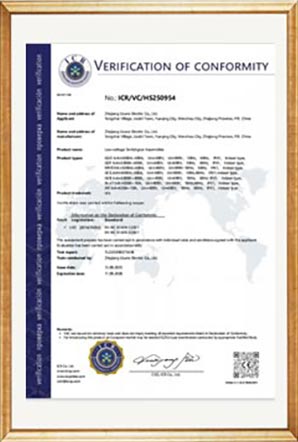

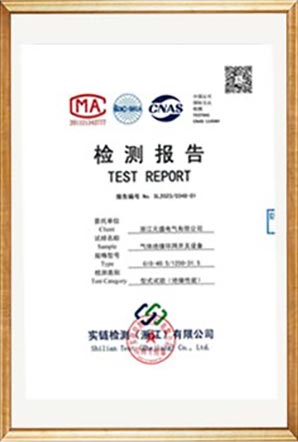

Testrapport
