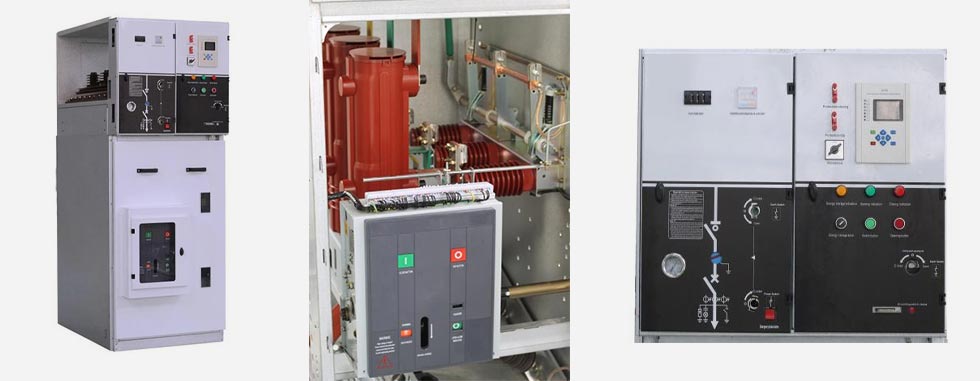

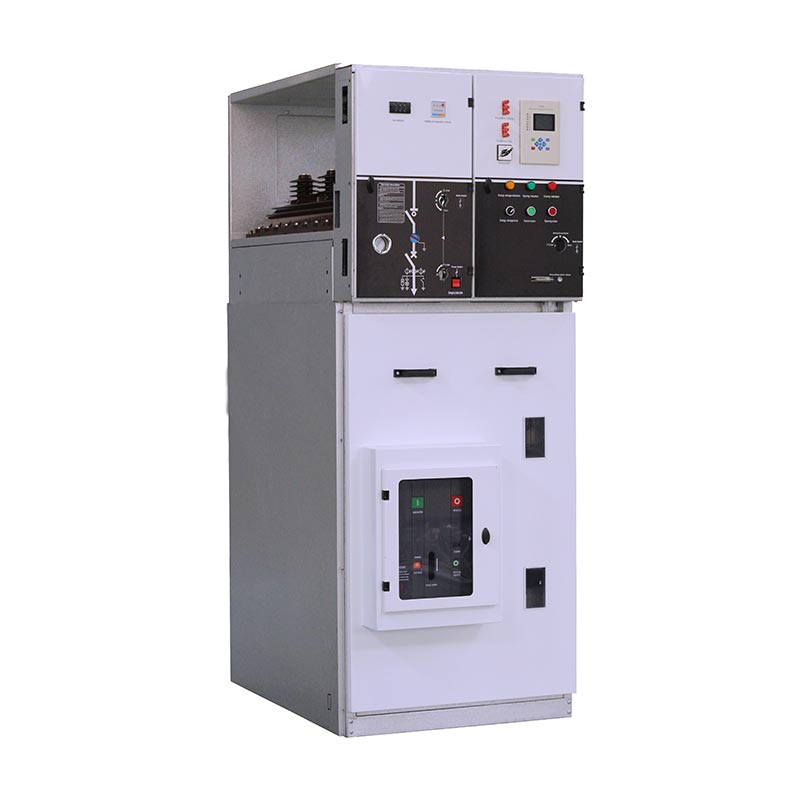

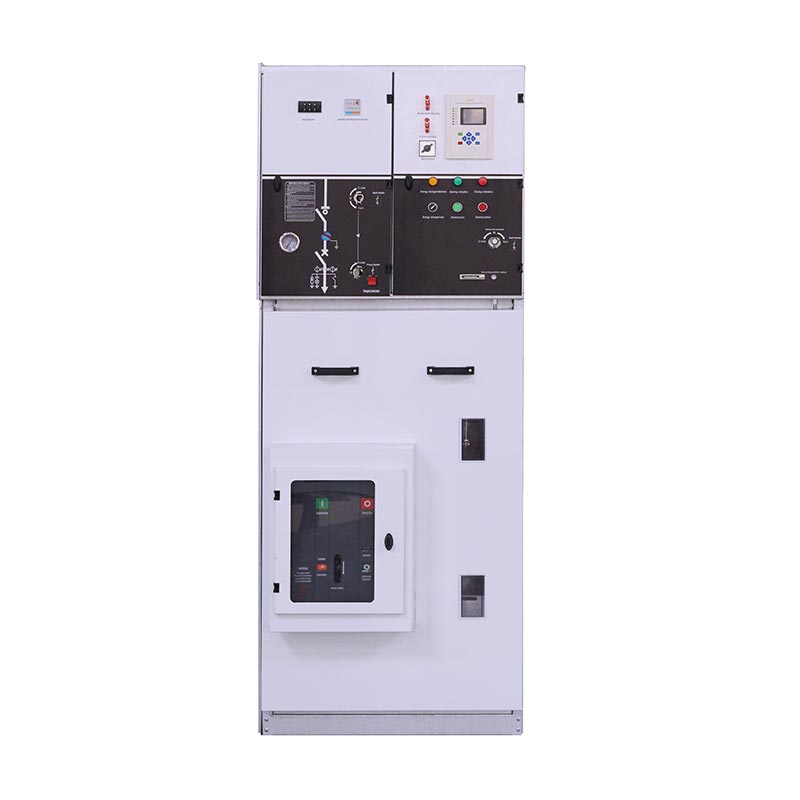

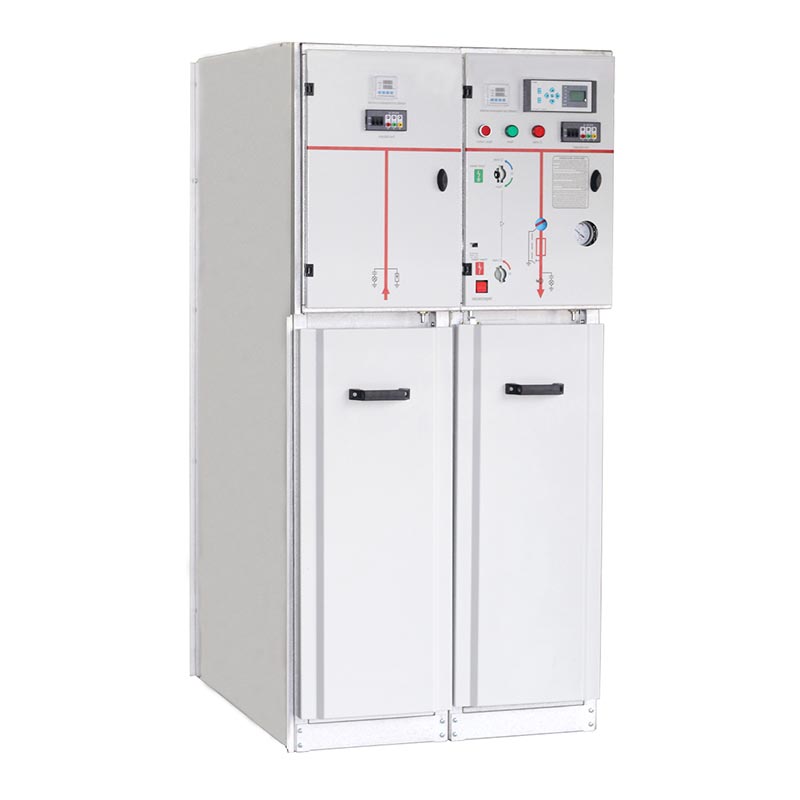

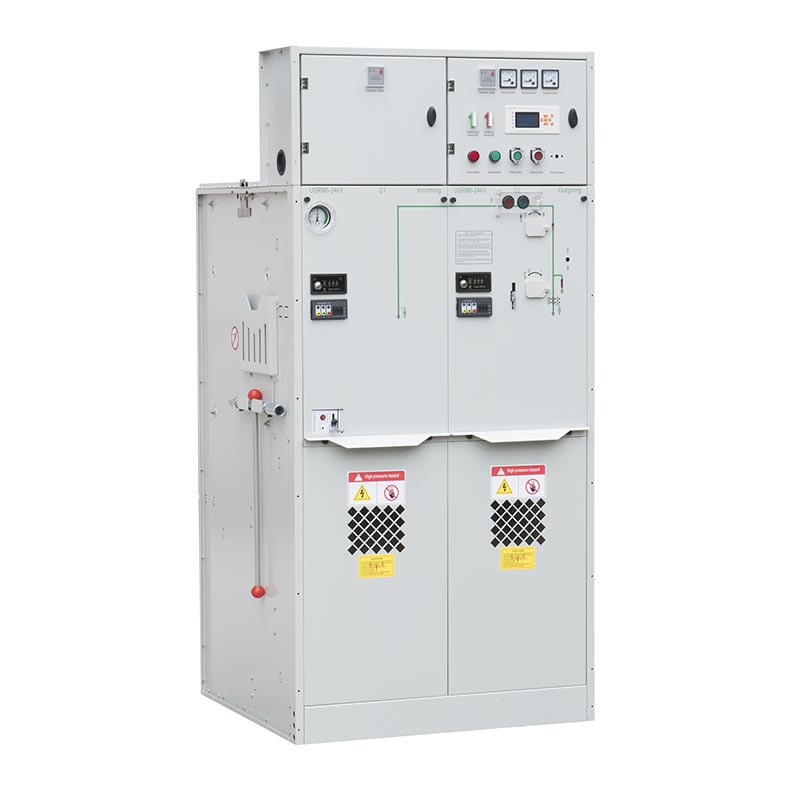

Ring Huvudenhet med effektbrytare

USUNE XGN15-seriens ringhuvudenhet med strömbrytare är ett kompakt, skalbart, metallslutet ställverk designad för automatisering av kraftdistribution. Hela skåpet använder luftisoleringsteknik, balanserande säkerhet och kompakthet, vilket gör den lämplig för olika installationsscenarier med begränsat utrymme. Dess enkla struktur och flexibla funktion minska konstruktionen på plats och efterföljande underhållssvårigheter avsevärt, vilket förbättrar kraftfördelningen drifteffektivitet.

Som en professionell tillverkare med lång erfarenhet besitter USUNE en komplett FoU, produktion och testning systemet. XGN15-seriens produkter tillverkas oberoende i sin egen fabrik, med varje steg från råvara material till färdiga produkter som strikt följer internationella standarder för att säkerställa konsekvent och stabil produktkvalitet.

Kärnkonfiguration och tekniska fördelar

1.Konfiguration av huvudströmbrytare

Huvudströmbrytaren i den här serien, Ring Main Unit With Circuit Breaker, är en SF6 lastbrytare oberoende tillverkad av USUNE och erbjuder fördelar som lång livslängd, stabil prestanda och låga underhållskostnader. Det kan också utrustas med toppmoderna vakuumbrytare enligt användarens behov, vilket ytterligare förbättrar utrustningens brottkapacitet och skyddsnivå, anpassad till olika kraftdistributionsscenarier.

2. Driftlägen och automationsnivå

Huvudströmbrytaren stöder både manuella och elektriska driftlägen för att anpassa sig till olika driftsätt på plats krav. Den kan utrustas med FTU- och RTU-enheter som perfekt uppfyller kraven på "fyra fjärrkontroller" (fjärrkontroll styrning, fjärrsignalering, fjärrmätning och fjärrjustering) av kraftdistributionsautomation, realisering intelligent övervakning och förvaltning av eldistributionssystemet, och lägger grunden för intelligent uppgradering av elnätet.

3. Avancerad teknik

Tillämpningar Genom att integrera avancerad avkänningsteknik och de senaste skyddsreläer, kan den övervaka exakt utrustningens driftstatus i realtid, reagerar snabbt på onormala förhållanden och säkerställer strömsäkerheten distributionssystem och utrustning. Att anta ett lätt och flexibelt monteringsschema minskar transporter och installationssvårigheter, samtidigt som det underlättar senare underhåll och utbyggnad och möter den ständigt föränderliga kraften marknadens distributionsbehov.

Ansökan

Ringhuvudenheten med strömbrytare är lämplig för 50/60Hz, 12-36kV kraftsystem och används ofta i industriella och civila kraftkabelringnät och strömförsörjningsterminaler. Som en professionell kraftdistributionsutrustning leverantör, USUNE har optimerat produktdesignen, vilket gör den särskilt lämplig för följande scenarier:

- Kraftdistribution i städer, små transformatorstationer, kopplingsstationer och prefabricerade transformatorstationer;
- Industri- och gruvföretag, köpcentra, flygplatser, tunnelbanor och andra offentliga platser;
- Nya energiområden som vindkraftproduktion;
- Viktiga offentliga anläggningar som sjukhus, arenor, järnvägar och tunnlar.

I Kina har Ring Main Unit With Circuit Breaker använts i stor utsträckning i olika kraftnät i städer och på landsbygden renovering projekt, som får konsekvent beröm från användarna för dess stabila prestanda och pålitliga kvalitet.

Arbetsförhållanden

- Höjd ≤1000mm
- Omgivningstemperatur: 45℃~-35℃, maximal temperaturskillnad ≤25℃
- Den genomsnittliga dagliga relativa luftfuktigheten överstiger inte 95 %
- Den genomsnittliga månatliga relativa luftfuktigheten överstiger inte 90 %
- Seismisk kapacitet: seismisk intensitet överstiger inte 8 grader
- Inga våldsamma vibrationer och stötar, brand, kemisk korrosion, explosionsriskfält

Tekniska parametrar

Kapslingskonfigurationsparameter

Inkommande LBS

Trafo skydda

Mätning

Cbog m/.meter

Cb utgående

Ställverksstruktur och konfiguration

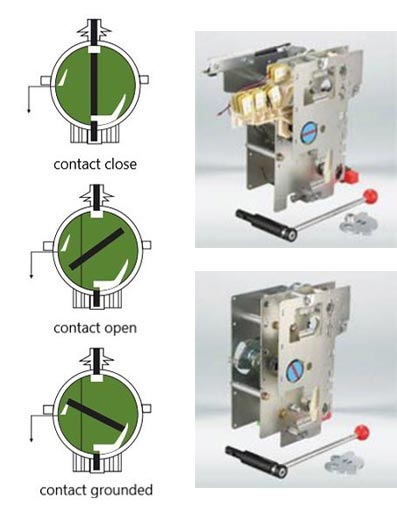

Manövermekanism

(1) Dubbelfunktion enfjädrad manövermekanism: typ K

Omkopplingsfunktionen manövreras oberoende med spak eller motor.
Markbrytarfunktionen öppnar och stänger oberoende med hjälp av en manöverspak, och driftenergin är tillhandahålls av en tryckfjäder, som släpps för att stänga eller koppla bort kontakten.

(2) Dubbelfunktionsmekanism med dubbelfjäder: Typ A

Omkopplingsfunktionen styrs oberoende av en spak eller motor, och driftenergin tillhandahålls av en tryckfjäder, som släpps för att stänga kontakten. Oberoende öppning och stängning med knapp (0) eller utlösningsenhet eller shuntutlösningsanordning.
Markbrytarfunktionen fungerar oberoende med en manöverspak och driftenergin tillhandahålls av en tryckfjäder, som släpps för att stänga eller koppla bort kontakten.

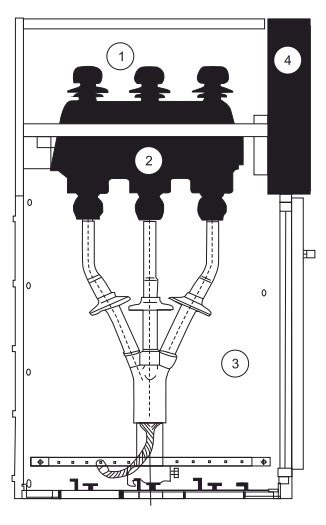

① Samlingsskena rum
② Huvudströmbrytare
③ Kabelrum
④ Manövermekanism, förreglingsmekanism och lågtryckskontrollrum

Hela ställverksskåpet kan delas upp i övre och nedre två enheter, skåpets övre enhet inkluderar den bussrum, lastbrytare, manöverdonsrum och lågspänningsrum, och den nedre enheten är separerad från kabeln rum. Hela den övre enheten kan bytas ut.

◇ Samlingsskena rum

Samlingsskenrummet är anordnat på skåpets övre del. I samlingsskenrummet kopplas huvudskenorna ihop tillsammans och kör genom hela raden av ställverk.

◇ Lastbrytare

Kopplingsrummet är utrustat med en svavelhexafluoridlastbrytare av typ SFG. Skalet på lastbrytaren är gjord av epoxiharts hälld, fylld med svavelhexafluorid (SF6) gas som isoleringsmedium, och skalet tillhandahålls med ett observationshål. Växelrummet kan utrustas med SF6 gasdensitetsmätare eller gasdensitet med larmkontakt enligt kundkrav.

◇ Kabelrum

Lastkopplingsskåpet har ett rymligt kabelrum, som främst används för kabelanslutning, så att enkärna resp tretrådiga kablar kan anslutas med det enklaste oskärmade kabelhuvudet, och tillräckligt med utrymme kan också rymma blixtavledare, strömtransformator, nedre jordbrytare och andra komponenter. Enligt standarddesignen, den skåpdörren har ett observationsfönster och en säkerhetsspärr. Kabelrumsbottenplatta med tätningslock och lämplig storlek kabelklämma med stödfäste. Kabelrumsbottenplatta och dörrkarm kan tas bort till underlätta kabelinstallation.

◇ Manövermekanism, förreglingsmekanism och lågtryckskontrollrum

Det förreglade mekanismrummet fungerar också som en kontrollpanel. Lågspänningsrummet är försett med en fjädermanövrerad mekanism med lägesindikator och mekanisk förregling, och kan även utrustas med hjälp kontakter, utlösningsspolar, nödutlösningsmekanismer, kapacitiva strömförande displayer, nyckellås och elektriska manöveranordningar. Kl samtidigt kan lågtryckskammarutrymmet också utrustas med styrslingor, mätare och skyddsreläer, och det 750 mm breda skåpet har två identiska lågtryckskammare för fler tillbehör.

Ringnätsskåpet utrustat med effektbrytare används huvudsakligen som huvudströmförsörjning i ringnätet strömförsörjningssystem, inkommande ledningsskåp av standby-strömförsörjningen och mittsektionsskåpet av dubbla strömförsörjningssystem.

◎ XGN15 V-modulringskåp inkluderar:

(1) Vakuumbrytare
(2) Svavelhexafluoridbrytare
(3) Mekanism och förregling
(4) Jordningsbrytare

◎ Installationsmetod

Front fast, sido-/sidomonterad fast

◎ Huvudstruktur

(1) Uppifrån och ned, instrumentrummet, bussrummet, last (isolering) kopplingsrum, strömbrytarrum, kabel rum.
(2) CT, PT, blixtavledare, jordningsbrytare och reläskyddsanordning kan konfigureras enligt användaren behov.
(3) Strömbrytaren och lastbrytaren (isolering) kan förreglas.

Operationsbeskrivning

1. Manövrering av handtaget: Stå framför ställverket, håll upp handtagets ovansida och tryck framåt, det andra hand som håller i änden av handtaget för att rotera.
2. Se till att skåpsdörren har stängts ordentligt innan strömförsörjningen eller skiljs åt från jordning.
3. Omkopplarens tryckmätare måste kontrolleras innan strömmen slås på och av.

Ström på

1.Bekräfta att skåpsdörren är stängd. Sätt in handtaget i det övre manöverhålet och vrid moturs 180° tills man hör rösten från separerande broms. Den centrala indikatorn på panelen är på plats; den nedre dörren är stängd och jordningsbrytaren är avstängd.

2. Sätt in manöverhandtaget i det nedre manöverhålet och vrid medurs 180° tills du hör stängningen röst; panelens centrala indikator är i läge D; strömbrytaren kommer att vara på, och då är strömförsörjningen i drift avslutad.

Ström av

1. Stäng av: Sätt in manöverhandtaget i det nedre manöverhålet och vrid moturs 180° tills du hör den separerande bromsröst (Använd direktknapp om det finns en knapp); mitten av panelen är i läge, sedan byta kommer att vara avstängd.

2.Kontrollera om livedisplayen är ute efter att se till att kabelrummet är elektriskt neutralt; sätt in manöverpanelen handtag in i det övre manöverhålet och vrid medurs 180° tills du hör den avslutande rösten; den centrala indikatorn på panelen är på plats och den nedre dörren är olåst; jordningsbrytaren är stängd och sedan strömavbrott operation är klar.

Transport och förvaring

När kopplingsskåpet är fixerat på bottenplattan kan det skotas med gaffeltruck. När den inte är fixerad på botten plåt ska kopplingsskåpet hissas eller bäras i sin helhet, men det ska transporteras vertikalt vid valfri tid och bör inte vältas för att undvika skador på komponenterna i skåpet. Ställverk (även med yttre förpackning) bör inte förvaras utomhus under lång tid.

Underhåll

◇ Ringskåpet är underhållsfritt i tre år under normala förhållanden.

◇ De enkelfjädrade och dubbelfjädrade manövermekanismerna för lastbrytaren är underhållsfria och gör det inte kräver någon smörjning.

◇ Reläskyddsanordningen ska kontrolleras enligt tillverkarens krav innan den sätts i operation.

◇ Underhållscykeln för ringnätskåpet är vanligtvis en gång om året, och specifika underhållsåtgärder ska utföras enligt följande:

(1) Dra åt alla elektriska anslutningar (huvudbuss, strömbrytare, kablar, mätinstrument) enligt kraven i installationsanvisningen.
(2) Dammsug alla komponenter (huvudströmbrytare, hjälpströmbrytare, utlösningsmekanism, motor, etc.) och uppträdande inspektion.
(3) Utför en enda stängnings-/öppningsoperation på alla brytare, inklusive jordbrytaren.
(4) Slå på strömförsörjningen för extra kontroll (ge inte fjärrkontrollsignalen) för en elektrisk sekventiell operation.

Beställ varor

Följande dokument och bilagor kommer att överlämnas med skåpet när kopplingsskåpet lämnar fabrik:

◇ Produktkvalificerat certifikat
◇ Användningsanvisningar för produkten
◇ Produktteknisk designdata
◇ Tillbehör till växelskåp:
◇ Varje monteringskombination är utrustad med ett manöverhandtag för lastbrytare.

Användare bör tillhandahålla följande information när de beställer produkter:

◇ Huvudkretsledningsschema och speciella tekniska krav
◇ Installationsplan för ställverk.
◇ Modellspecifikationer för kopplingsskåpkomponenter och hjälpslinga, schematiskt diagram för styrslingan (om nödvändigt)
◇ Andra särskilda önskemål om skriftlig information.

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

Vanliga frågor

1. Är du fabrik eller handelsföretag?

Fabrik, vi kan garantera att vårt pris är rimligt och konkurrenskraftigt.

2. När kan jag få priset?

Vanligtvis citerar vi inom 24 timmar efter att vi mottagit din förfrågan.

3. Kan vi skriva ut vår logotyp och företagsnamn på produkter?

Ja, naturligtvis accepterar vi OEM.

4. Vad är ledtiden?

Ledtiden beror på beställda kvantiteter, normalt inom 15-20 dagar efter mottagande av betalningen.

5. Hur är din kvalitetskontrollprocess?

Alla produkter kommer att inspekteras med början från tillbehör och kommer att utföras med rutinmässiga tester innan de lämnar vår fabrik.

6. Hur löser man kvalitetsproblemen efter försäljning?

Ta bilder eller video av kvalitetsproblemen och skicka till oss för vår kontroll och bekräftelse, så gör vi en nöjd lösning för dig inom 1-3 dagar.

7. Vad är garantitiden?

12 månader från leveransdatum.

8. Varför välja oss

● Vi är specialiserade på området i mer än 14 år och har ett väl erfaret FoU-team som tar designen och utvecklingsarbete för varje projekt utifrån kundens speciella krav.
● Vi har extremt strikt QC-förfarande från komponenter till färdiga produkter.
● Stadig produktionsperiod inom 15-20 dagar.
● Vi har en komplett uppsättning testrapporter för produkter.
● Enstegslösning tillhandahålls.
