Med den kontinuerliga uppgraderingen av urbana kraftnät, ny energiproduktion och industriella kraftförsörjningssystem har kompakta, intelligenta och lågunderhållsbara mellanspänningsställverk blivit en oumbärlig kärnutrustning för kraftdistributionsteknik. DeRing Huvudenhet med effektbrytare, som representeras av XGN15-serien SF6 luftisolerade ringhuvudenhet, har gradvis ersatt traditionella skrymmande ställverk på grund av dess lilla fotavtryck, stabila prestanda och starka skalbarhet. Den här bloggen tar de produkter som tillverkas avZhejiang Usune Electric Co., Ltd.som kärna, introducerar omfattande produktfunktioner, kompletta tekniska parametrar, intern struktur, driftsspecifikationer, applikationsscenarier och stödtjänster.

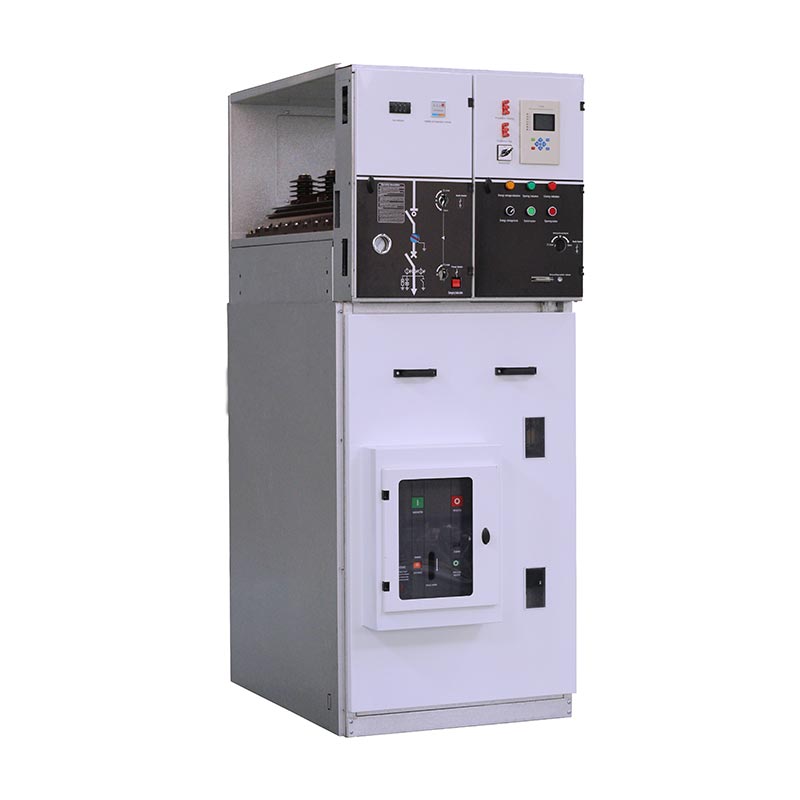

De Ring Huvudenhet med effektbrytareär ett metallinneslutet modulärt ställverk speciellt utvecklat för 12kV till 36kV mellanspänningskraftdistributionssystem. Genom att använda avancerad SF6 svavelhexafluorid-lastbrytare och luftisoleringsteknik, integrerar den kretsbrytnings-, skydds-, övervaknings- och förreglingsfunktioner i ett skåp. Utvecklad och producerad självständigt avZhejiang Usune Electric Co., Ltd., XGN15-serien har en kompakt layout, flexibel drift och pålitlig mekanisk förregling.
Till skillnad från konventionella kopplingsskåp är denna ringhuvudenhet designad för automatisering av kraftdistribution. Det minskar avsevärt svårigheten med byggande på plats och senare underhåll och är lämplig för olika trånga installationsutrymmen. Med stöd av företagets kompletta FoU-, produktions- och testsystem följer varje produktionslänk strikt internationella standarder, vilket säkerställer en långsiktig stabil drift av produkter i komplexa kraftdistributionsmiljöer. Det har främjats i stor utsträckning inom renovering av elnät i städer och på landsbygden, industriell och civil kraftförsörjning, ny energi och andra områden hemma och utomlands.
Ringens huvudenhet med strömbrytareutmärker sig på mellanspänningsställverksmarknaden med flera kärnstyrkor. I kombination med oberoende FoU-teknik och optimerad design, sammanfattas dess främsta fördelar enligt följande:
•Diversifierad huvudbrytarkonfiguration: Utrustad med egentillverkad SF6 lastbrytare som standard, som har lång livslängd, stabil drift och låg underhållskostnad. Användare kan också välja att installera vakuumbrytare för att förbättra brytkapaciteten och säkerhetsnivån, anpassad till olika kraftdistributionskrav.
• Dubbel drift och intelligent uppgradering: Stöd både manuella och elektriska driftlägen för att möta olika användningsvanor på plats. Den kan matchas med FTU- och RTU-enheter för att realisera fjärrstyrning, fjärrsignalering, fjärrmätning och fjärrjustering, helt uppfylla de "fyra fjärranslutna" kraven för distributionsautomation och realisera intelligent näthantering.
•Avancerad övervaknings- och skyddsteknik: Inbyggda sensorer och skyddsreläer med hög precision, som kan övervaka utrustningens driftstatus i realtid, snabbt reagera på fel och effektivt skydda säkerheten för kraftdistributionssystem och operatörer.
•Lätt och expanderbar struktur: Antar optimerat monteringsschema, vilket är bekvämt för transport, hissning och installation. Den modulära designen stöder fri kombination och senare kapacitetsexpansion, och klarar på ett flexibelt sätt av marknadens föränderliga effektbehov.
•Hög säkerhet och kompakt storlek: Luftisoleringsstruktur + pålitlig mekanisk spärranordning som effektivt förhindrar felfunktion. Den lilla skåpstorleken sparar golvyta, vilket är den föredragna utrustningen för transformatorstationer och distributionsrum med begränsat utrymme.
För att säkerställa en stabil och säker drift avRing Huvudenhet med effektbrytare,utrustningen har tydliga krav på driftsmiljön. Alla produkter är testade i enlighet med följande standarder:
1.Maximal höjd: ≤1000m
2.Omgivningstemperaturintervall: -35℃ ~ 45℃, den maximala temperaturskillnaden får inte överstiga 25℃
3. Luftfuktighetsstandard: Genomsnittlig daglig relativ luftfuktighet ≤95%; Genomsnittlig månatlig relativ luftfuktighet ≤90 %
4. Seismiskt motstånd: Anpassa till seismisk intensitet på 8 grader och lägre
5. Platskrav: Inga allvarliga vibrationer, stötar, öppen eld, kemisk korrosion och explosionsrisker
Bekräfta miljön på plats före installationen för att förlänga utrustningens livslängd och undvika driftsfel.
Följande tabell listar alla tekniska standardparametrar för XGN15-serienRing Huvudenhet med effektbrytare, som täcker 12kV, 24kV och 36kV tre vanliga spänningsnivåer, för din upphandling och teknisk designreferens:
| S/N | Namn | Enhet | 12kV | 24kV | 36kV |
| 1 | Märkspänning | kV | 12 | 24 | 36 |
| 2 | Märkström | A | 630 | 630 | 630 |
| 3 | Märk brytström med sluten slinga | A | 630 | 630 | 630 |
| 4 | Bedömd på lastbrytström | A | 630 | 630 | 630 |
| 5 | Bedömd kort tid tål ström | kA | 16 | 16 | 16 |
| 6 | Nominell toppmotståndsström | kA | 40 | 40 | 40 |
| 7 | Märkkortslutningsström | kA | 40 | 40 | 40 |
| 8 | Nominell strömstyrka motstår spänning (fas-till-fas och fas-till-jord) | kV | 28 | 50 | 70 |
| 9 | Nominell effektfrekvens motstår spänning (över isoleringsavstånd) | kV | 32 | 60 | 80 |
| 10 | Klassad blixtbeständig spänning (fas-till-fas och fas-till-jord) | kV | 75 | 125 | 170 |
| 11 | Nominell blixtbeständighetsspänning (över isoleringsavstånd) | kV | 85 | 145 | 195 |
| 12 | Märköverföringsström | A | 630 | 630 | 630 |
| 13 | Mekanisk uthållighet | ops | M1 1000 | M1 1000 | M1 1000 |
| 14 | Elektrisk uthållighet | ops | E1 | E1 | E1 |
| 15 | SF6 gastryck (20℃) | bar | 0.5 | 0.5 | 0.5 |
| 16 | Årlig läckagehastighet | ≤% | 0.5 | 0.5 | 0.5 |
| 17 | Kapslingsskyddsgrad | / | IP3X | IP3X | IP3X |
DeRing Huvudenhet med effektbrytarestöder flera skåptyper och flexibel komponentkonfiguration. Olika skåpkroppar har motsvarande storleksstandarder för 12kV, 24kV och 36kV system, som visas i tabellen nedan:
| Inga. | Typ av ställverk | Valfri konfiguration | 12kV mått (B×D×H, mm) | 24kV mått (B×D×H, mm) | 36kV mått (B×D×H, mm) |
| 1 | Inkommande/Utgående LBS-panel | Belastningsbrytare, Jordningsbrytare, Huvudsamlingsskena | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 2 | Transformatorskyddspanel | Belastningsbrytare, Jordningsbrytare, Säkring, Huvudsamlingsskena | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 3 | Mätpanel | Transformator, säkring, huvudskena | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | CB utgående panel | Brytare, Strömtransformator, Lastbrytare, Jordningsbrytare, Reläskydd, Huvudsamlingsskena | 500×1000×1635; 750×1000×1635 | 750×1000×1885; 800×1200×2200 | 1000×1400×2250 |
| 5 | CB utgående med mätpanel | Brytare, Strömtransformator, Transformator, Lastbrytare, Jordningsbrytare, Reläskydd, Huvudsamlingsskena | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 Övergripande skåpsstruktur
Skåpet avRing Huvudenhet med effektbrytareär uppdelad i övre och nedre oberoende enheter, med tydlig skiljevägg och stark säkerhet:
1. Samlingsrum: Beläget i den övre delen av skåpet går huvudskenan genom hela ställverksgruppen för att realisera kraftöverföring mellan skåpen.
2. Huvudströmbrytarrum: Utrustat med epoxihartsinkapslad SF6-lastbrytare, med ett observationshål och valfri SF6-gasdensitetsmätare.
3. Kabelrum: Rymligt utrymme för kabeldragning, som kan utrustas med blixtavledare, strömtransformator och andra tillbehör. Bottenplattan och skåpdörren är löstagbara för enkel kabelinstallation.
4. Manövermekanism & lågspänningskontrollrum: Utrustad med mekanisk förregling, lägesindikator, hjälpkontakter, utlösningsspole och andra komponenter, som stödjer olika kontrollslingor och mätinstrument.
XGN15 V-modulringens huvudenhet är sammansatt av vakuumbrytare, SF6-strömbrytare, förreglingsmekanism och jordningsbrytare. Installationsmetoderna är frontfasta och laterala fixerade. Strömbrytaren och lastbrytaren kan låsas för att förhindra felfunktion.
6.2 Två typer av manövermekanismer
•Typ K (dubbelfunktionsmekanism med en fjäder): Lastbrytaren manövreras oberoende av spaken eller motorn; jordningsbrytaren drivs av tryckfjäder och manövreras av en separat spak.
•Typ A (dubbelfunktionsmekanism med dubbelfjäder): Lastomkopplaren använder fjäderenergilagring, stödspak, motor eller knapputlösning. Jordningsbrytaren manövreras av en oberoende spak med fjäderdrift.
All verksamhet avRing Huvudenhet med effektbrytaremåste utföras med stängd skåpsdörr. Operatörer måste följa den standardiserade processen:
7.1 Power On Operation
1. Bekräfta att skåpdörren är helt stängd, för in manöverhandtaget i det övre hålet och vrid 180° moturs tills bromsavskiljande ljud hörs och jordningsbrytaren är frånkopplad.
2. För in handtaget i det nedre hålet och vrid 180° medurs tills stängningsljudet hörs. Indikatorn är i arbetsläge och påslagning är klar.
7.2 Strömavstängning
1. Sätt in handtaget i det nedre hålet och vrid 180° moturs för att stänga av strömmen; om utrustad med en knapp, tryck direkt på trippknappen.
2. Kontrollera att livedisplayen är helt släckt för att bekräfta att kabelrummet är strömlöst. Sätt in handtaget i det övre hålet och vrid 180° medurs för att stänga jordningsbrytaren. Skåpsdörren är upplåst och strömavstängningen är klar.
Obs: Kontrollera SF6-tryckmätaren före varje växlingsoperation för att säkerställa att utrustningen fungerar inom det normala tryckområdet.
8.1 Transport och förvaring
•När skåpet är fixerat på bottenplattan kan det transporteras med gaffeltruck; Använd i annat fall integrerad lyft. Utrustningen ska hållas vertikal under transport och får inte välta.
•Ställverket ska inte förvaras utomhus under lång tid för att undvika fukt, damm och korrosion.
8.2 Underhållsregler
1.Utrustningen är underhållsfri inom 3 år under normala driftsförhållanden och fjäderns manövermekanism behöver inte smörjas.
2. Den regelbundna underhållscykeln är 1 år. Underhållsinnehållet inkluderar att dra åt alla elektriska kontakter, dammsuga och inspektera interna komponenter.
3. Utför stängnings- och öppningstester för alla strömbrytare och jordningsbrytare regelbundet, och testa den elektriska slingan för att säkerställa flexibel funktion.
4. Inspektera och felsök reläskyddsanordningar innan de tas i drift.
9.1 Bifogade dokument och tillbehör
Varje uppsättning avRing Huvudenhet med effektbrytarelevereras med kompletta material: Produktcertifikat, bruksanvisning, konstruktionsritningar och en uppsättning specialhandtag.
9.2 Beställningsinformation krävs
Kunder måste tillhandahålla följande information när de lägger beställningar: Huvudkretskopplingsschema, installationsplan för ställverk, komponentmodell, schematisk hjälpslinga och andra speciella tekniska krav, för att säkerställa att produkterna anpassas exakt.
Zhejiang Usune Electric Co., Ltd. grundades 2011 och ligger i Yueqing Economic Development Zone, en berömd elproduktionsbas i Kina. Företaget har ett registrerat kapital på 8 miljoner US-dollar, en 4300㎡ modern produktionsverkstad och mer än 100 professionella anställda. Efter år av utveckling har det byggt tre kärnproduktionslinjer: produktionslinje för låg- och mellanspänningsställverk, produktionslinje för högspänningsbrytare och produktionslinje för epoxihartsinsprutning.
Företaget integrerar FoU, produktion och försäljning, med en komplett produktmatris som täcker hög- och lågspänningsställverk, transformatorer, ömsesidiga induktorer, högspänningsbrytare och switchtillbehör. Det har klarat ISO 9001, ISO 14001 och ISO 45001-certifieringar och har blivit en kvalificerad leverantör av State Grid Corporation of China och China Railway Construction Corporation. Med mer än 14 års branscherfarenhet har företaget ett erfaret FoU-team och strikt QC-system som stöder OEM-anpassning. Den konventionella produktionscykeln kontrolleras inom 15-20 dagar, och alla produkter är utrustade med kompletta testrapporter för att garantera tillförlitlig kvalitet.
DeRing Huvudenhet med effektbrytarehar använts i många nyckelprojekt hemma och utomlands, och samlat på sig rik ingenjörserfarenhet:
• Lansering av flyg- och rymdprojekt
•Huaneng Groups kemiska anläggningar och kraftverksprojekt
•Kärnkraftverk, vattenkraftverk och oljelager
•Stadsbostäder, kommersiella komplex och natursköna platser som stödjer kraftdistribution
•318 National Highway, järnvägar, tunnlar och andra kraftförsörjningsprojekt för transporter
Stabil produktprestanda och omtänksam service efter försäljning har vunnit enhälligt beröm från ingenjörsentreprenörer och slutanvändare.
F1: Är du en tillverkare eller handelsföretag?
A: Vi är en professionell direkt fabrik. AllaRing Huvudenhet med effektbrytareoch andra elektriska produkter tillverkas självständigt, med konkurrenskraftiga direktpriser från fabriken.
F2: Hur länge kan jag få offerten efter att ha skickat förfrågan?
S: Vårt säljteam kommer att ge en formell offert inom 24 timmar efter att ha mottagit din detaljerade begäran.
F3: Kan vi anpassa produkternas logotyp och utseende?
S: Ja, vi stöder OEM- och ODM-tjänster och kan skriva ut kundlogotyper och företagsinformation på skåpet efter behov.
F4: Vad är standardproduktionstiden?
S: Leveranstiden bestäms av orderkvantiteten. Normalt kan varorna levereras inom 15-20 dagar efter mottagandet av depositionen.
F5: Vad är din kvalitetskontrollprocess?
S: Vi genomför fullprocessinspektion från råvaror, tillbehör till färdiga produkter. All utrustning kommer att genomgå rutinmässiga fabrikstester före leverans, med flera testrapporter tillhandahållna.
F6: Hur löser man problem med produktkvalitet efter försäljning?
S: Om något kvalitetsproblem uppstår, skicka foton eller videor till oss. Vårt tekniska team kommer att lägga fram en målinriktad lösning inom 1-3 dagar.
F7: Vad är produktens garantiperiod?
S: Vi tillhandahåller en 12-månaders garantiservice från och med leveransdatum.
F8: Varför välja oss som din leverantör?
S: Vi har 14+ års yrkeserfarenhet, stark FoU- och anpassningsförmåga, strikt kvalitetskontroll, stabil leveranscykel och kompletta testrapporter, vilket ger one-stop kraftdistributionsutrustningslösningar.
Som en kärnutrustning för modern mellanspänningsringnätverksförsörjning, denRing Huvudenhet med effektbrytareintegrerar kompakt struktur, intelligent funktion, lågt underhåll och hög säkerhet, som perfekt anpassar sig till utvecklingstrenden av urbana smarta nät, ny energiproduktion och industriell kraftdistribution. Stöds av stark FoU-styrka, standardiserade produktionslinjer och perfekt kvalitetskontrollsystem,Zhejiang Usune Electric Co., Ltd.tillhandahåller högkvalitativa, anpassningsbara ringhuvudenheter och en komplett uppsättning stödtjänster för globala kunder.
Oavsett om du är engagerad i entreprenad inom kraftteknik, grossistförsäljning av elutrustning, konstruktion av nya energiprojekt eller renovering av stadsnät, kan våra produkter möta dina olika inköps- och ingenjörsbehov. Om du vill veta mer om produktparametrar, skräddarsydda scheman, offerter och detaljer om projektsamarbete är du välkommen attkontakta oss. Vårt professionella internationella försäljnings- och tekniska team kommer att svara dig i tid, tillhandahålla gratis provsupport och professionell teknisk vägledning och ser fram emot att etablera långsiktiga win-win-samarbetsrelationer med partners över hela världen.
