De220kV frånkopplingsbrytareär en utomhusisoleringsenhet med hög spänning designad för 220kV AC kraftöverföringsstationer. Den används främst för att isolera elektriska kretsar, tillhandahålla en synlig säkerhetsfrånkopplingspunkt och säkerställa säker underhållsverksamhet för högspänningsutrustning.
Som en professionell tillverkare av högspänningstransformatorstationsutrustning i Kina tillhandahåller vi pålitliga 220kV frånkopplingslösningar med stabil elektrisk prestanda, stark utomhusanpassningsförmåga och överensstämmelse med internationella standarder. Produkten är designad enligt IEC 62271-102-kraven och används allmänt i kraftöverförings- och distributionssystem.
Under normal drift kan220kV frånkopplingsbrytarebär märkström kontinuerligt. När underhåll krävs skapar det ett tydligt synligt isoleringsgap efter öppning, vilket gör det möjligt för operatörer att säkert inspektera och reparera nedströms elektrisk utrustning.
Frånskiljaren är utformad för strömbrytare utan belastning och fungerar tillsammans med strömbrytare och jordningsbrytare för att förbättra säkerheten vid drift av transformatorstationen.

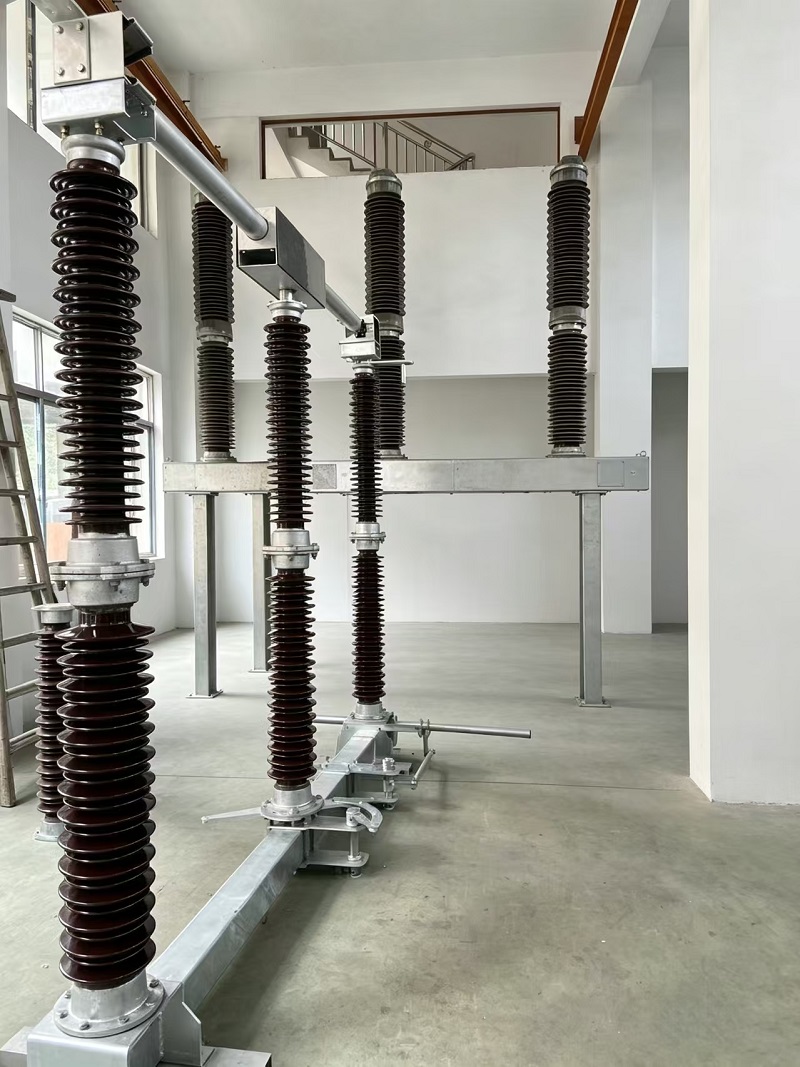

Den kompletta 220kV frånskiljaren består av en trefas huvudstruktur, stödjande isolatorer, ledande system, stålbasram och motordriven manövermekanism. Varje komponent är optimerad för långvarig utomhusdrift under högspänningsförhållanden.
De ledande kontakterna är tillverkade av silverpläterade kopparlegeringsmaterial med hög densitet. Denna design minskar effektivt kontaktmotståndet, minimerar temperaturökning under kontinuerlig drift och förbättrar den elektriska ledningsförmågan och driftsäkerheten.
De stödjande isolatorerna är tillverkade av högkvalitativt aluminiumoxidporslin eller valfria kompositmaterial av silikongummi. Isoleringsstrukturen ger utmärkt elektrisk styrka och miljöbeständighet, vilket säkerställer stabil drift i utomhustransformatorstationer.
Basramen antar en varmgalvaniserad stålkonstruktion med stark korrosionsbeständighet. Den är lämplig för långtidsinstallation utomhus och hjälper till att bibehålla mekanisk styrka under olika väderförhållanden.
220kV utomhusfrånkopplingsbrytaren är utrustad med en motordriven manövermekanism, medan manuell nödmanövrering också är tillgänglig. Mekanismlådan är designad med en IP54-klassificering för att förbättra skyddet mot damm och vatteninträngning.
Manövermekanismen inkluderar hjälpkontakter som ger positionsåterkopplingssignaler för fjärrövervakningssystem. Detta gör det möjligt för operatörer att kontrollera omkopplarstatus effektivt i moderna transformatorstationer.
Frånskiljaren kan integreras med brytare och jordningsbrytare för att förhindra felaktiga funktioner. Säkerhetsförreglingssystemet säkerställer att:
| Produkttyp | Högspänningsbrytare utomhus |
| Märkspänning | 252kV |
| Nominell frekvens | 50 Hz |
| Nominell kontinuerlig ström | 1250A / 2000A / 2500A |
| Korttidsmotstå ström (3s) | 40kA / 50kA |
| Topp motstå ström | 100kA / 125kA |
| Driftsmetod | Motordriven drift med manuell nöddrift |
| Mekanism Box Skydd | IP54 |
| Tillämplig standard | IEC 62271-102 |
220kV frånkopplingsbrytaren används i stor utsträckning i högspänningssystem för kraftöverföring, inklusive:
Med pålitlig isoleringsprestanda och stark miljöanpassning, stöder denna utrustning säker och stabil drift av moderna kraftsystem.
220kV-frånskiljaren är designad för utomhusinstallation och kan fungera tillförlitligt under olika miljöförhållanden.
Produkten kan anpassas efter olika projektkrav, inklusive isoleringslösningar, driftsmekanismer och miljöanpassningsfunktioner.
Som en erfaren kinesisk tillverkare av högspänningstransformatorstationsutrustning fokuserar vi på att tillhandahålla pålitliga och skräddarsydda kraftöverföringslösningar. Vår 220kV frånkopplingsbrytare kombinerar avancerad strukturell design, hållbara material och strikt kvalitetskontroll för att möta de krävande kraven från moderna kraftsystem.
Med överensstämmelse med IEC-standarder, flexibla konfigurationsalternativ och professionell teknisk support ger vår 220kV-frånskiljare en pålitlig lösning för säker isolering och effektiv drift av högspänningstransformatorstationer.
