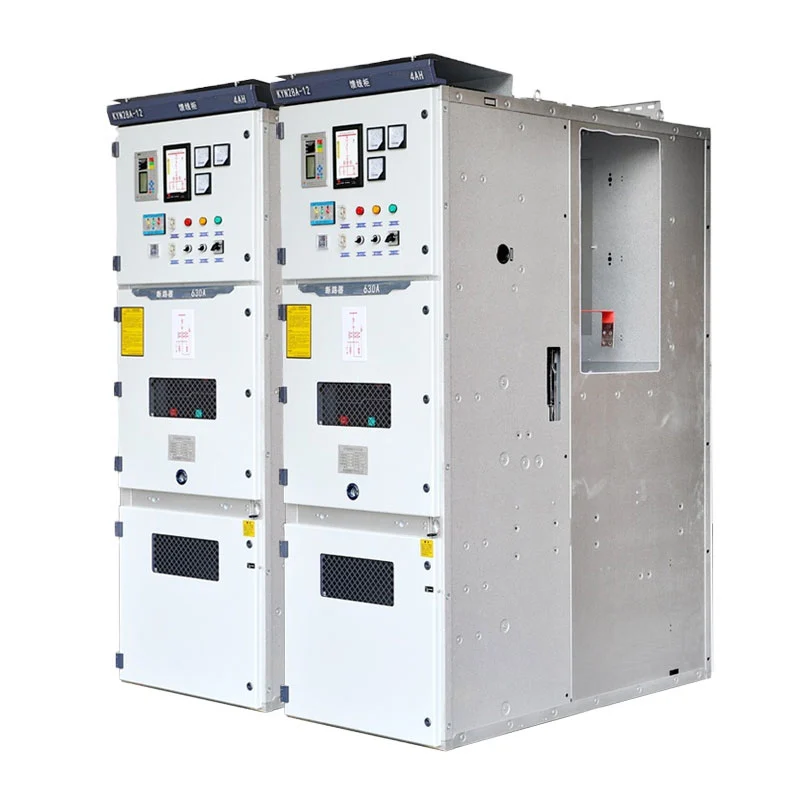

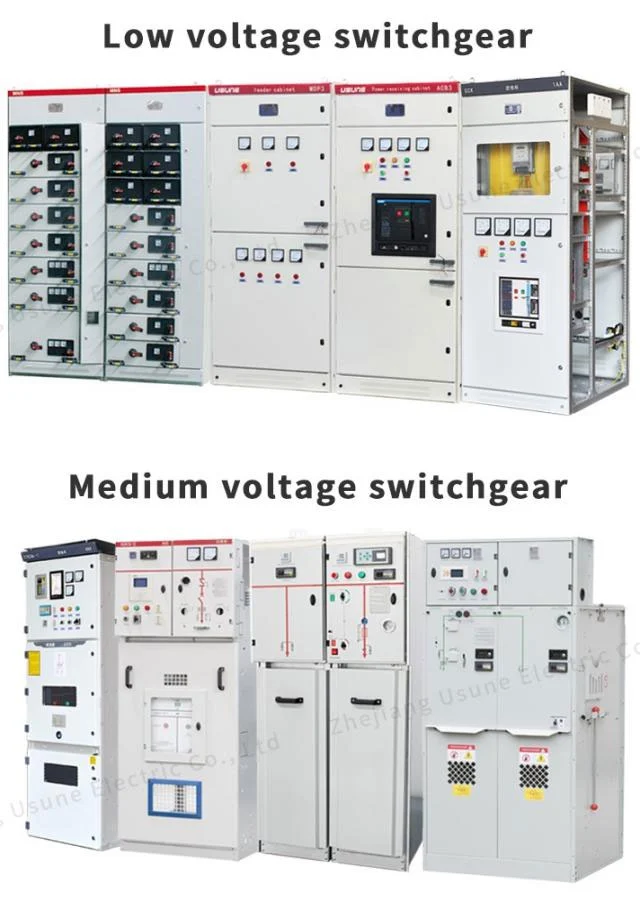

Mellanspänning Vcb-panel

Medium Voltage Vcb Panel är lämplig för kraftverk, transformatorstationer, industrianläggningar, gruvföretag, kommersiella byggnader och andra mellanspänningsdistributionsprojekt inomhus. Usune tillverkar utrustningen enligt tillämpliga IEC- och GB-standarder och arbetar under ISO 9001, ISO 14001 och ISO 45001 management system, med CE-certifiering tillgänglig för internationella marknadskrav.

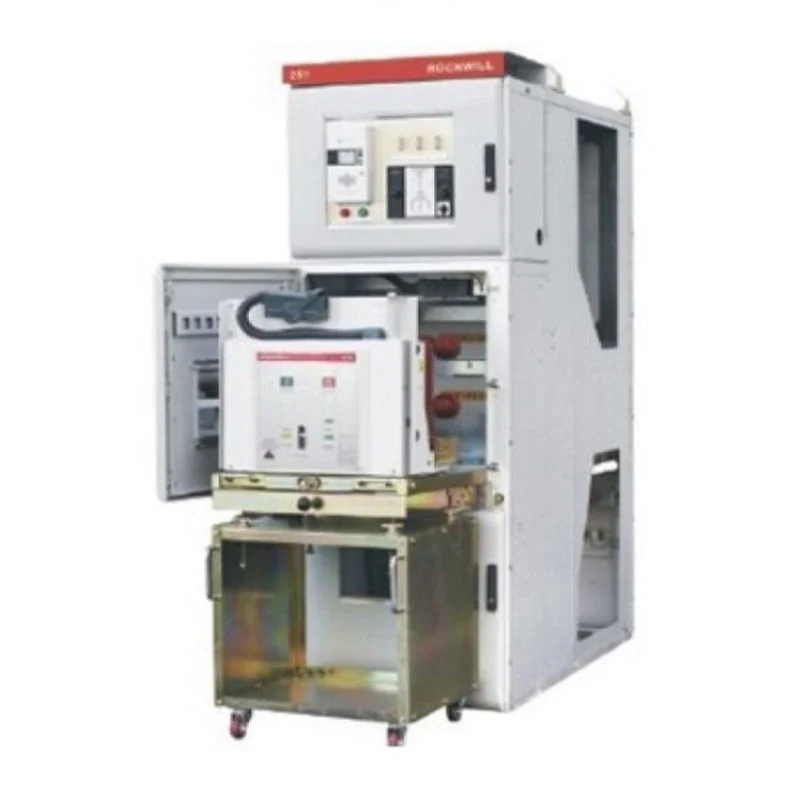

Utdragbar VCB-struktur

Huvudfunktionen hos detta ställverk är dess utdragbara vakuumbrytare. Istället för permanent fixering av strömbrytaren inuti skåpet, brytaren är installerad på en flyttbar vagn som kan flyttas mellan service-, test- och isolerade positioner enligt driftsproceduren.

Denna design ger praktiska fördelar vid inspektion, byte och felsökning. Strömbrytare vagnar, PT-vagnar och isolatorvagnar kan konfigureras enligt det elektriska schemat, medan utdragbar struktur tillåter underhållspersonal att komma åt relevant utrustning utan att demontera komplett skåp.

För transformatorstationer och industriella distributionssystem där planerat underhåll och utrustningsbyte behöver ske genomförs effektivt, kan den utdragbara designen förenkla serviceverksamheten och minska tiden som krävs för ingripande av utrustning.

Femsäkert säkerhetsspärr

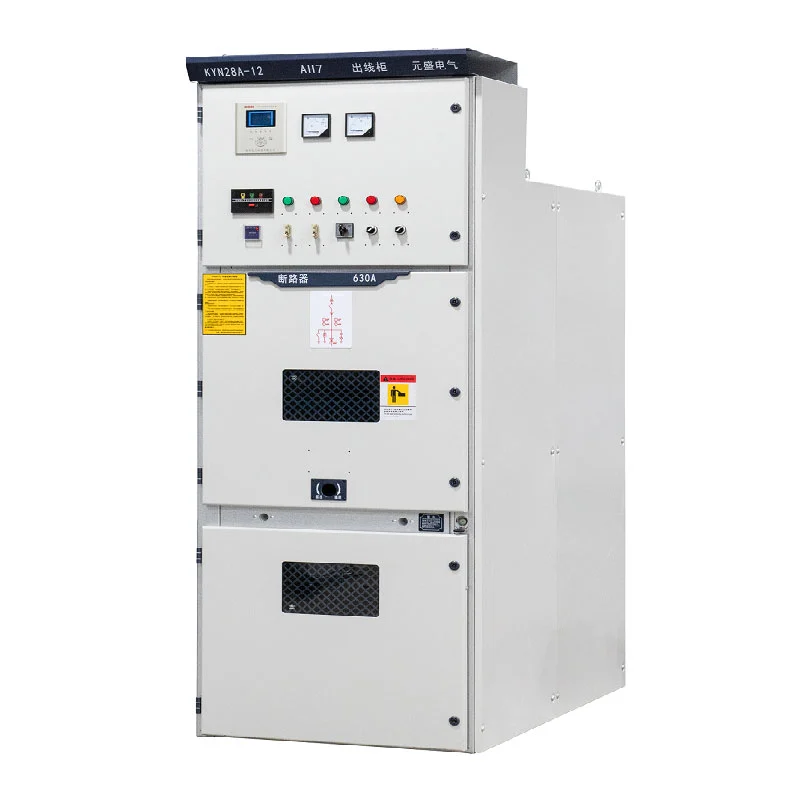

Säker drift är en viktig köpfråga för mellanspänningsställverk på grund av felaktiga kopplingssekvenser kan skapa allvarliga elektriska faror. KYN28-serien har ett mekaniskt femsäkert förreglingssystem utformad för att begränsa felaktiga driftsprocedurer.

Interlockstrukturen förhindrar felfunktion av strömbrytaren, förhindrar att vagnen dras eller trycks under belastning, förhindrar att jordningsbrytaren sluts när kretsen är strömsatt, förhindrar att kretsen blir strömförsörjs medan jordningsbrytaren är stängd och förhindrar att personal av misstag kommer in i spänningsförande utrymmen.

Detta mekaniska förreglingsarrangemang ger en ytterligare fysisk säkerhetsbarriär under växling och underhållsoperationer, vilket hjälper operatörerna att följa korrekt driftsekvens.

Oberoende skåpfack

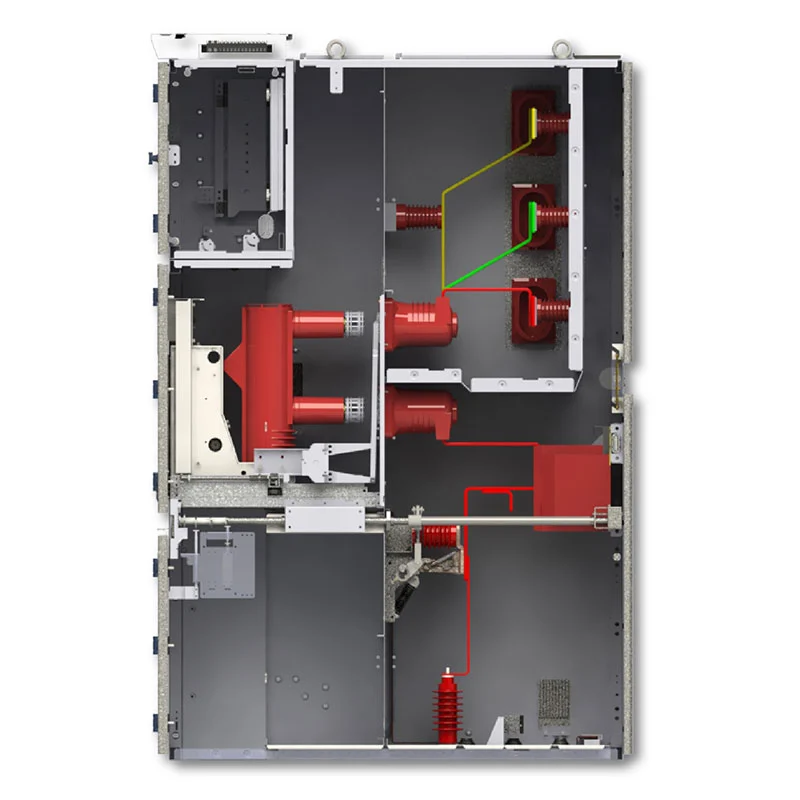

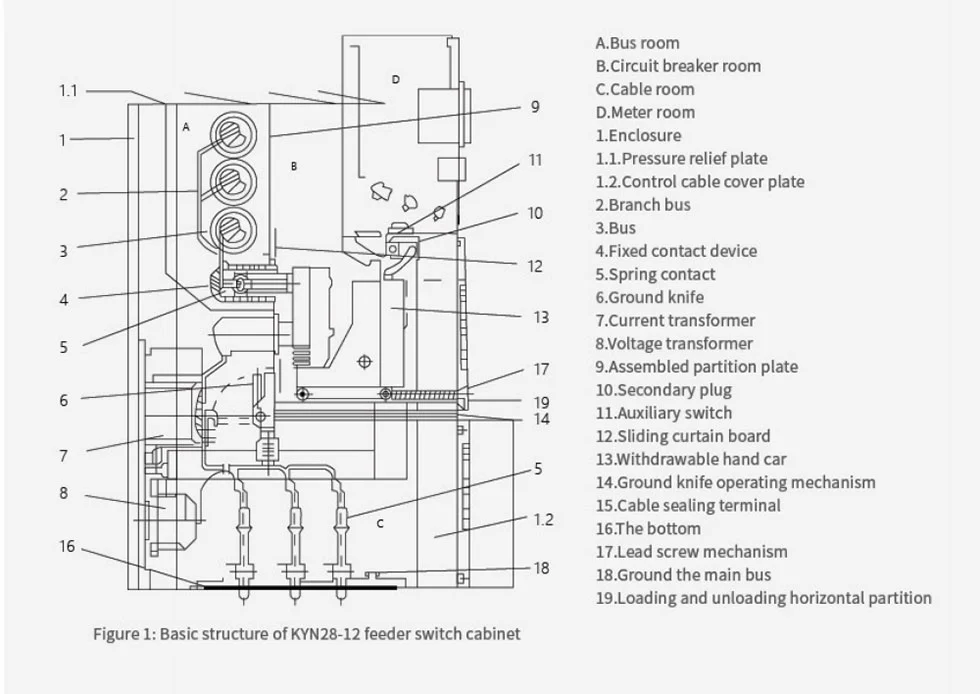

Medium Voltage Vcb Panel antar en metalluppdelad intern struktur som separerar huvudelektriciteten sektioner. Brytarutrymmet, samlingsskenorsutrymmet, kabelutrymmet, instrument- och kontrollutrymmet, och tryckavlastningssektionerna är anordnade oberoende.

Denna fackindelade konstruktion hjälper till att begränsa spridningen av ett internt fel och separerar olika elektriska komponenter vid inspektion och underhåll. Det gör också den interna elektriska layouten lättare för operatörer och underhållspersonal att förstå.

De toppmonterade tryckavlastningsklaffarna ger en kontrollerad väg för att avlasta trycket i händelse av en intern ljusbågsfel, vilket hjälper till att minska den potentiella påverkan av feltryck på personal och omgivande utrustning.

Frontdrift och underhåll

Skåpet är designat för frontsidedrift och underhåll, vilket kan vara värdefullt när elrummet har begränsad bakåtkomst. Operatörer kan utföra rutinmässiga växlings- och underhållsprocedurer från framsidan av enheten utrustning enligt godkänd driftsekvens.

Arrangemanget med frontåtkomst hjälper också till att förenkla planering av utrustningsrum och kan minska det utrymme som krävs bakom skåp för rutinunderhåll. En inbyggd kondensvärmare kan konfigureras för fuktiga miljöer för att minska kondensrelaterade risker inuti skåpet.

Flexibla skåpkonfigurationer

Olika mellanspänningssystem kräver olika skåpfunktioner. Utrustningen kan konfigureras som ett inkommande skåp för att ta emot ström från uppströmsnätet, ett utgående skåp för matare eller motorer, ett PT- och spänningsmätskåp, ett mätskåp, ett busssektionsskåp eller en isolering skåp.

Denna konfigurationsflexibilitet tillåter EPC-entreprenörer, elsystemintegratörer och industriella användare att utvecklas ställverksuppställningar enligt projektets enlinjediagram snarare än att anta ett identiskt skåp arrangemang för varje applikation.

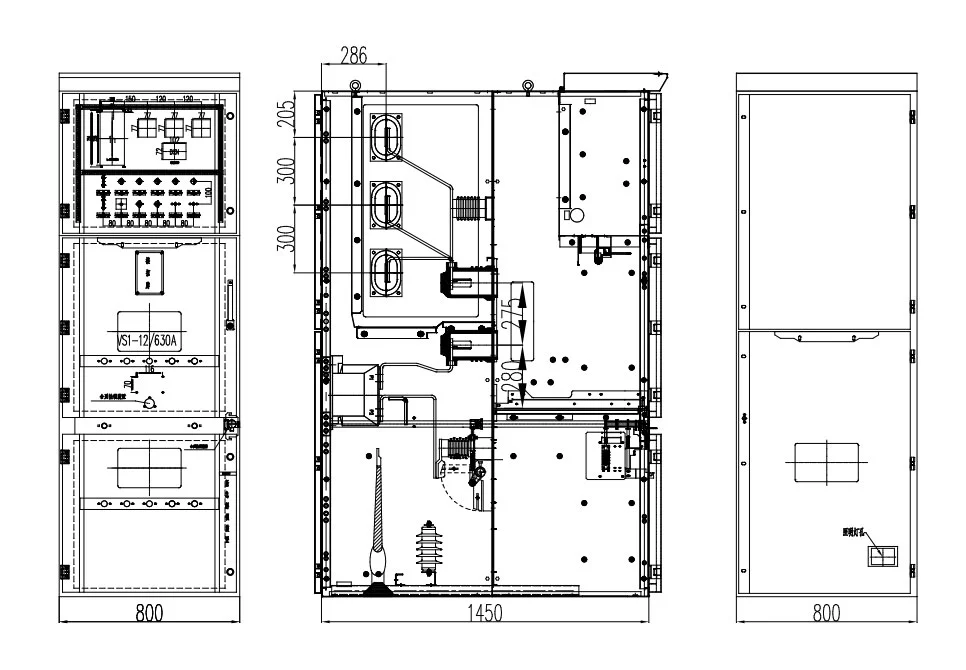

Produktens yttre dimension

Huvudapplikationer

Kraftverk

Kraftverk kräver pålitlig medelspänningsutrustning för att ta emot, distribuera och kontrollera elektrisk kraft inom hjälp- och distributionssystem. Det utdragbara VCB-arrangemanget ger en praktisk lösning för kretsskydd och omkoppling samtidigt som underhållsteamen kan ta bort eller byta ut brytarvagnen när krävs.

Transformatorstationer

I transformatorstationer kan ställverket konfigureras för inkommande matare, utgående kretsar, busssektionering, spänning mätning och andra fördelningsfunktioner. Fackstrukturen och femsäkra förreglingssystem hjälper till stödja säkra växlings- och underhållsprocedurer.

Industrianläggningar

Fabriker och industrianläggningar använder ofta flera motorer, transformatorer, produktionslinjer och hjälputrustning elektriska system. Utrustningen kan konfigureras för olika matar- och motorskyddskrav, tillhandahålla centraliserad mellanspänningsomkoppling och distribution inom anläggningen.

Gruvtillämpningar

Gruvanläggningar kräver pålitlig elektrisk distribution för motorer, pumpar, ventilationssystem, bearbetning utrustning och hjälplaster. Den metallklädda konstruktionen och utdragbara brytararrangemanget ger en praktisk konfiguration för mellanspänningsdistributionssystem inomhus.

Kommersiella och höghus

Stora kommersiella byggnader och höghus kan kräva medelspänningsutrustning för inkommande och distribution inom dedikerade elrum. Drift och underhåll på framsidan kan hjälpa till att förenkla planering av utrustningsrum där installationsutrymmet är begränsat.

Tekniska specifikationer

Medium Voltage Vcb Panel är tillgänglig för olika mellanspänningsdistributionskrav. Huvudsakliga tekniska parametrar inkluderar:

Den faktiska märkspänningen, strömmen, kortslutningskapaciteten, skåpets arrangemang och andra tekniska parametrar bör bekräftas enligt projektets enkellinjediagram och kundspecifikation.

Driftsvillkor

Utrustningen är designad för inomhusinstallation med ett omgivningstemperaturområde på -15°C till +40°C. Det dagliga den genomsnittliga relativa luftfuktigheten bör inte överstiga 95 %, medan månadsmedelvärdet inte bör överstiga 90 %.

Installationsmiljön ska vara fri från explosiva eller korrosiva gaser, ledande damm och kraftiga vibrationer. För installationer utanför standardservicevillkoren bör tekniska krav bekräftas med Usune före produktion så att lämplig konfiguration kan utvärderas.

Varför Usune?

14+ års erfarenhet

Usune har mer än 14 års erfarenhet inom området elektrisk utrustning och har ett erfaret FoU-team kan utveckla utrustningskonfigurationer enligt projektspecifika krav.

Strikt kvalitetskontroll

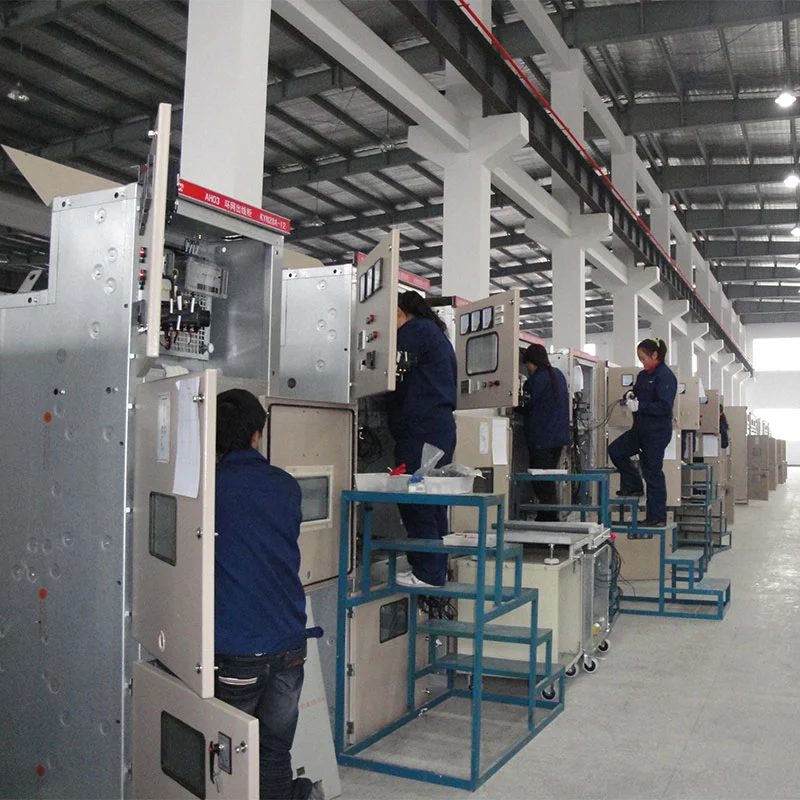

Kvalitetskontroll omfattar komponenter, montering, elektrisk prestanda och färdiga produkter. Rutinprov är utförs innan utrustning lämnar fabriken för att verifiera produktens prestanda och säkerställa att det levererade ställverket uppfyller överenskomna tekniska krav.

Projektbaserad design

Olika projekt kan kräva olika strömklasser, skåpkombinationer, skyddsarrangemang och kontroll funktioner. Usune tillhandahåller teknisk kommunikation och konfigurationsstöd baserat på kundens enlinjediagram och tekniska specifikationer.

Stabil produktion

För standardkonfigurationer kan Usune tillhandahålla en produktionsperiod på cirka 15–20 dagar efter bekräftelse och betalning, med faktisk ledtid beroende på konfiguration och orderkvantitet.

Komplett testdokumentation

Usune upprätthåller produkttestrapporter och relevant teknisk dokumentation för att stödja kundinspektion, projekt godkännande och leverantörskvalificeringsprocedurer.

Cas-space raketuppskjutningsprojekt

Utrustningen har refererats till Cas-space Rocket Launch Project, där medelspänning är elektrisk distributionsutrustning krävdes för specialiserad flyg- och rymdinfrastruktur.

Raketuppskjutningsanläggningar innehåller kritiska elektriska belastningar och stödsystem som kräver pålitlig kraft distribution och kontrollerade växlingsprocedurer. I denna typ av projekt måste ställverkskonfigurationen göra det beakta inte bara elektrisk kapacitet utan även driftsäkerhet, felisolering, underhållsåtkomst och utrustningsintegration inom det övergripande kraftdistributionssystemet.

Den utdragbara vakuumbrytarens struktur och femsäkra mekaniska förreglingssystem ger en lämplig konfiguration för kontrollerade omkopplings- och underhållsoperationer. Den fackindelade skåpstrukturen ytterligare stödjer separation mellan brytare, samlingsskena, kabel och styrsektioner.

Projektreferensen visar användbarheten av Usunes mellanspänningsställverksteknik på specialiserade infrastruktur där eldistributionssäkerhet och driftsäkerhet är viktig teknik överväganden.

Standarder och certifieringar

Produkten är tillverkad med hänvisning till gällande IEC- och GB-krav för mellanspänningsställverk och elektrisk utrustning. Usune arbetar enligt ett ISO 9001 Quality Management System, ISO 14001 Environmental Ledningssystem och ISO 45001 ledningssystem för arbetsmiljö och säkerhet.

Produkten är även tillgänglig med CE-certifiering för tillämpliga internationella marknader. Testrapporter och tekniska dokumentation kan tillhandahållas enligt projekt och kundkrav.

FAQ

Vilket spänningsområde stöder utrustningen?

Standardkonfigurationen täcker 3,6 kV, 7,2 kV och 12 kV applikationer. För ett specifikt projekt, märkspänningen och isoleringsparametrar bör bekräftas enligt kraven på det elektriska systemet.

Vad är syftet med den utdragbara vagnen?

Den utdragbara vagnen gör att vakuumbrytaren kan flyttas mellan driftläge och isolerat läge. Detta gör inspektion, testning, utbyte och underhåll bekvämare än en permanent fixerad brytare arrangemang.

Vad är den femsäkra spärren?

Det femsäkra systemet är en mekanisk säkerhetsspärr utformad för att förhindra felaktiga driftsekvenser. Det hjälper förhindra felaktig drift av brytaren, vagnens rörelse under belastning, felaktig drift av jordningsbrytaren, strömförande och jordad krets och oavsiktlig tillgång till spänningssatta fack.

Kan skåpskonfigurationen anpassas?

Ja. Ställverket kan arrangeras som inkommande, utgående, PT, mätare, busssektionsskåp eller isoleringsskåp enligt projektets elektriska konfiguration.

Kan du tillhandahålla OEM-tjänst?

Ja. Usune stöder OEM-krav som kundlogotyper, företagsnamn och projektspecifika konfigurationer, med förbehåll för teknisk bekräftelse och produktionsbekräftelse.

Vad är den typiska ledtiden?

För standardkonfigurationer är den typiska produktionsperioden cirka 15–20 dagar efter betalning och teknisk bekräftelse. Den faktiska ledtiden beror på produktkonfiguration, kvantitet och projektkrav.

Hur kontrolleras kvaliteten?

Usune genomför kvalitetskontroll från komponenter till slutmontering och utför rutintester före leverans. Relevanta testrapporter kan tillhandahållas enligt kund- och projektkrav.

Vad är garantitiden?

Standardgarantiperioden är 12 månader från leveransdatum, med förbehåll för överenskommen försäljning och teknisk villkor.

Få en projektoffert

Om du köper mellanspännings Vcb-panel för ett kraftverk, transformatorstation, industrianläggning, gruvprojekt, kommersiell byggnad, eller specialiserat infrastrukturprojekt, kan Usune tillhandahålla konfigurationsstöd baserat på din elektriska krav.

Skicka ditt enlinjediagram, märkspänning, märkström, kortslutningsnivå, skåpkvantitet och nödvändig fungerar till Usune för teknisk utvärdering och offert.
