Mellanspänning 11kv inomhus Vcb Panel

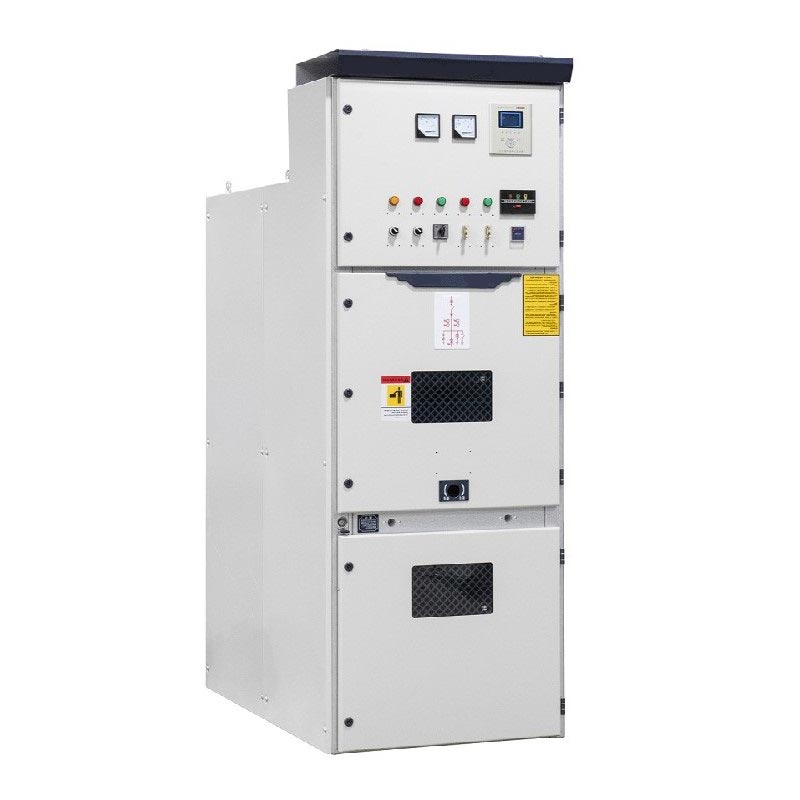

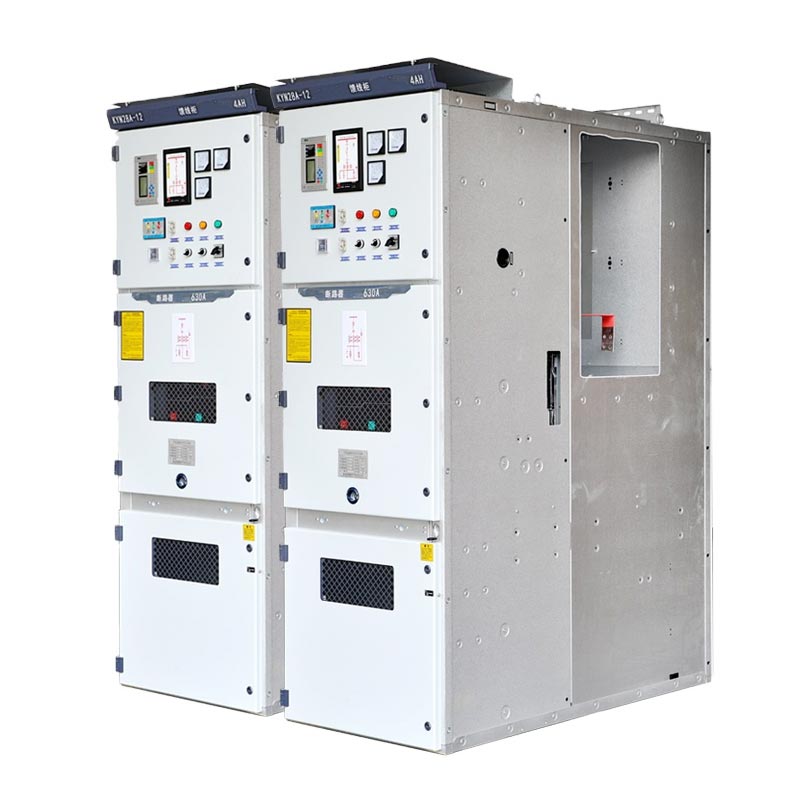

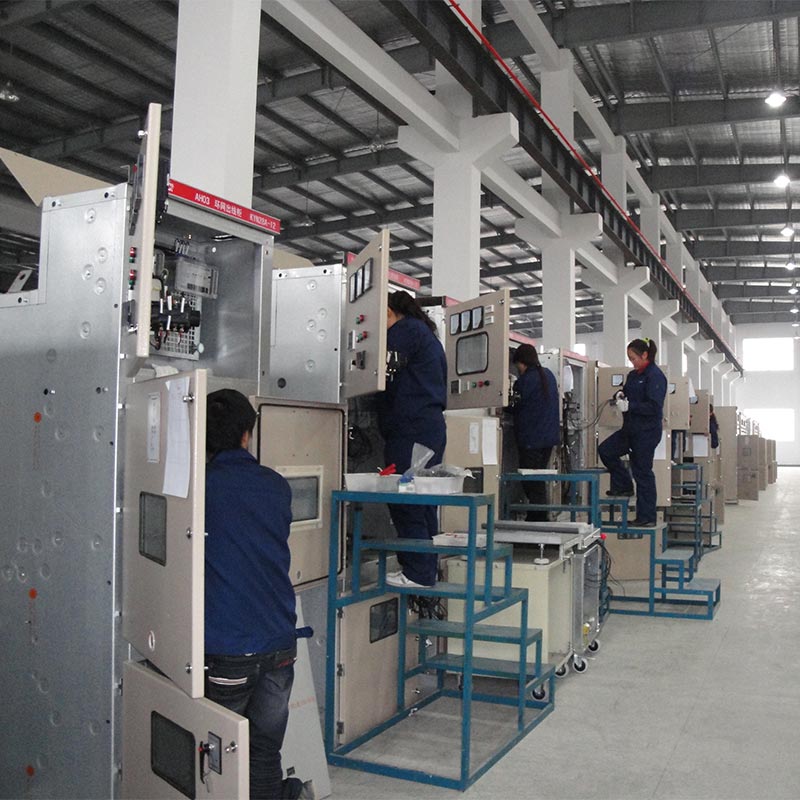

Usune Medium Voltage 11kV Indoor VCB Panel (KYN28-serien) är ett bepansrat, utdragbart, metallslutet ställverk designad för säker och effektiv mottagning, distribution, kontroll och skydd av mellanspänningsnät. Det är en kärndistributionsenhet i kraftsystemet, som säkerställer stabil systemdrift under både normal och fel villkor.

- Tillämpliga system: 3,6~12kV / 24kV trefas AC 50/60Hz
- Standarder: IEC 62271-200, GB 3906, DL/T 404
- Kärnstruktur: Armerad metallkapsling, avtagbar vagnstruktur
- Skyddsbetyg: Skåp IP4X, Interiör IP2X

Lågspänningsställverk

Mellanspänningsställverk

Modelll och tekniska parametrar

1. Modellserie

2. Huvudsakliga tekniska parametrar

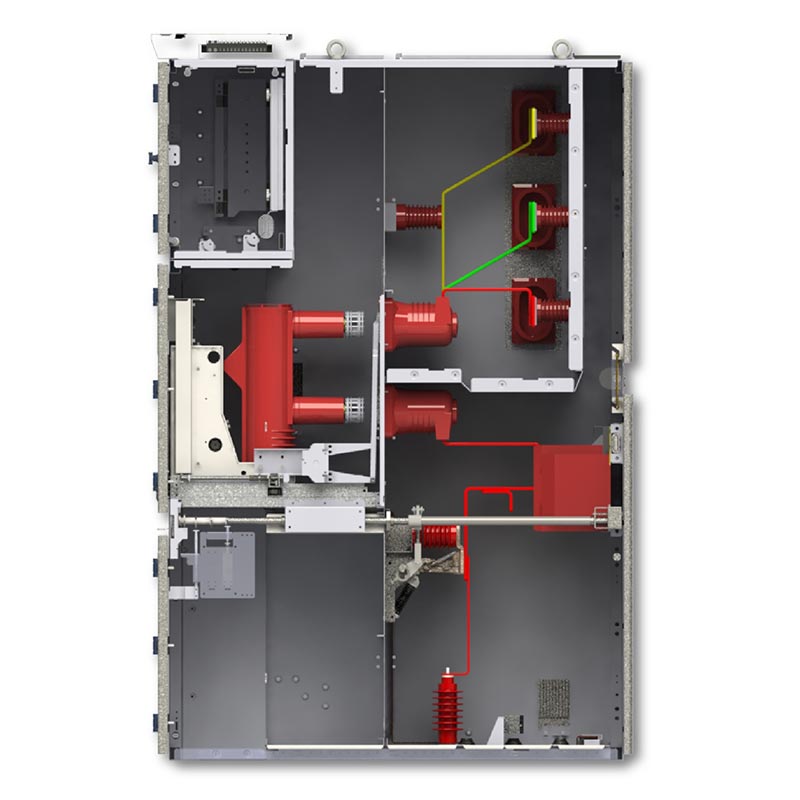

Struktur och design av fack

Medium Voltage 11kV Indoor Vcb Panel använder stålplattor för att separera fem oberoende jordade metallfack, effektivt undertrycka spridningen av felbågar och säkerställa personlig säkerhet:

1. Strömbrytarfack: Inbyggd avtagbar vakuumbrytare (VS1/ZN63A, VD4, etc.), utrustad med mekanisk förregling, vilket gör att vagnen kan växla mellan arbets-, test- och frånkopplade lägen.

2. Samlingsskena: Innehåller huvudskenor och grenskenor, helt isolerade från andra fack till förhindra spridning av fel.

3. Kabelfack: Utrustat med strömtransformatorer (CT), spänningstransformatorer (PT), jordningsbrytare, kabelterminaler och överspänningsavledare för kabelanslutning och skydd.

4. Kontrollinstrumentutrymme: Inrymmer skyddsreläer, instrument, kontrollomkopplare, indikatorlampor och sekundära kretsar för övervakning och drift.

5. Tryckavlastningskanal: Har en tryckavlastningsanordning upptill för att säkert frigöra bågtryck och gas i vid interna fel, vilket förhindrar skador på skåpet och personskador.

Kärnfunktioner och fördelar

1. Avtagbar handkärradesign: Medelspänning 11kV inomhus Vcb Panel-handkärra är helt utbytbar, vilket gör att för snabb inspektion och byte utan att kräva ett fullständigt skenavbrott, vilket avsevärt minskar stilleståndstiden.
2. Omfattande fem-förebyggande mekanisk förregling:
- Förhindrar oavsiktlig öppning och stängning av strömbrytare
- Förhindrar att strömbrytarvagnen trycks eller dras under belastning
- Förhindrar oavsiktlig stängning av jordningsbrytaren när den är strömförande
- Förhindrar att jordningsbrytaren aktiveras när den är i stängt läge
- Förhindrar oavsiktlig intrång i ett strömförande fack

3. Helt slutna oberoende fack: Metallväggar separerar funktionella områden, vilket effektivt dämpar ljusbågen spridning och ömsesidig interferens.

4. Frontdrift och underhåll: All drift och underhåll kan utföras från skåpets framsida, sparar installationsutrymme.

5. Hög tillförlitlighet och hög säkerhet: Uppfyller internationella standarder, med höga isoleringsnivåer och starkt felmotstånd.

6. Modulär design: Kan flexibelt konfigureras som ett inkommande linjeskåp, utgående linjeskåp, mätskåp, skensektionsskåp m.m.

Huvudapplikationsscenarier

1. Inkommande ledningsskåp (mottagning av elnät)

2. Utgående ledningsskåp (kraftfördelning till laster, motorer och transformatorer)

3. Motorstyrskåp (stor motorstart, stopp och skydd)

4. Transformatormatarskåp (distributionstransformatorskydd)

5. Samlingsskenesektionsskåp (samlingsskenesektionering och automatisk överföringsväxling)

Faktiska ansökningsfall

Fall 1: En stor petrokemisk industripark i Jiangsu-provinsen

Projektutmaningar: Den petrokemiska anläggningen har extremt höga krav på strömförsörjningskontinuitet, säkerhet och feltolerans, som kräver långtidsstabil drift.
Lösning: 36 Usune KYN28A-12 vakuumbrytarskåp användes för systemets inkommande och utgående ledningar och stor motorstyrning.
Driftsresultat: Kontinuerlig och stabil drift i över 8 år utan större fel, vilket effektivt uppnår överbelastnings- och kortslutningsskydd, vilket säkerställer oavbruten produktion.

Fall 2: Ett kommersiellt komplex i Zhejiang-provinsen

Projektutmaningar: Begränsat utrymme i höghusets eldistributionsrum, vilket kräver kompakt, säker och utrustning som är lätt att underhålla.
Lösning: Konfigurera 22 Usune KYN28A-12 ställverksenheter med en framtill åtkomlig struktur.
Driftsresultat: Högt utrymmesutnyttjande, bekvämt underhåll och tillförlitligt skydd för kritiska belastningar som t.ex som byggnadsbelysning, luftkonditionering och brandskydd.

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

Vanliga frågor

F1: Vad är skillnaden mellan KYN28A-12 och KYN28-24?

S: Den största skillnaden är märkspänningsnivån: KYN28A-12 är lämplig för 12kV (10kV klass) system, medan KYN28-24 är lämplig för 24kV (20kV klass) system. Båda är designade enligt sina respektive spänningsnivåer när det gäller isoleringsavstånd, val av isoleringskomponent och interna komponentklassade parametrar.

F2: Kan Usune anpassa detta vakuumbrytarskåp för exportprojekt?

A: Ja. Som en professionell tillverkare kan Usune justera parametrar enligt projektkrav för att möta olika regionala standarder som IEC och ANSI, och kan anpassa strömbrytarmodeller, skyddsreläer och dimensioner.

F3: Vad är livslängden och underhållscykeln för mellanspänning 11kV inomhus Vcb-panelen?

S: Under normala underhållsförhållanden är den designade livslängden 20-30 år. Rutinunderhåll främst inkluderar isolationstestning, kontroll av kretsbrytarens egenskaper och reläkalibrering. Den utdragbara vagnen strukturen möjliggör ett snabbt byte, vilket avsevärt minskar underhållsstopptiden.
