Artikelöversikt
Den här guiden förklarar hur en luftisolerad ringhuvudenhet fungerar, vilka komponenter som bestämmer dess prestanda, hur man utvärderar dess tekniska specifikationer och vad köpare bör verifiera innan köp. Den täcker också vanliga applikationsutmaningar, driftsäkerhet och underhållspraxis som kan hjälpa till att minska undvikbara stillestånd.

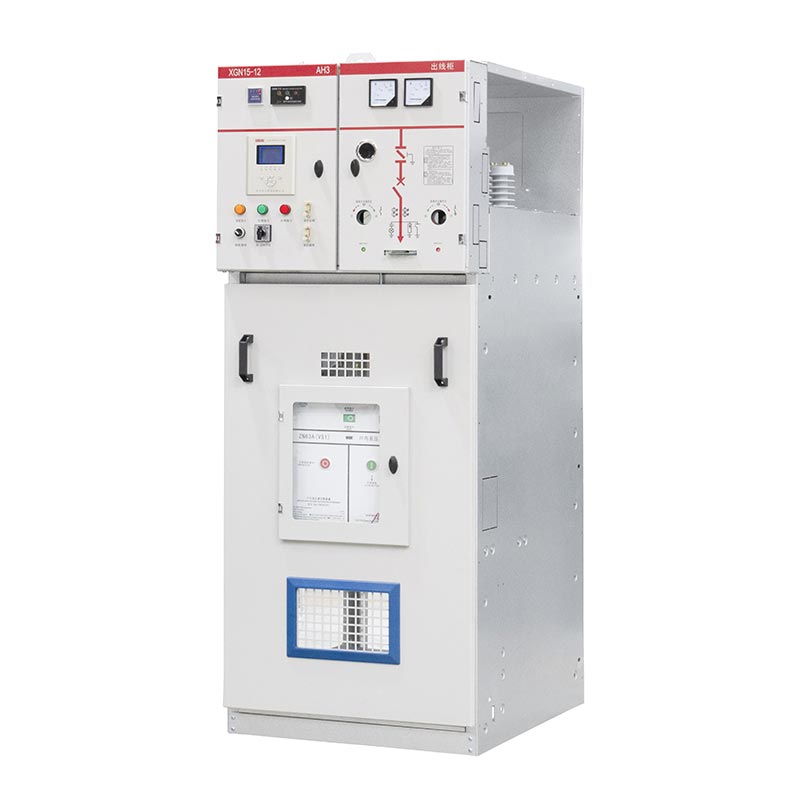

1. Vad är en luftisolerad ringhuvudenhet RMU?
Enluftisolerad ring huvudenhet RMUär en mellanspännings elektrisk ställverksenhet utformad för att ansluta, styra och isolera kretsar i ett distributionsnätverk. Den använder atmosfärisk luft som ett isolerande medium runt tillämpliga strömförsedda komponenter snarare än att förlita sig på SF₆-gas som det primära isoleringsmediet i dessa fack.
Termenring huvudenhetbeskriver utrustningens roll i ett ringdistributionsarrangemang. Ringen länkar vanligtvis flera distributionspunkter, vilket gör att ström når en transformatorstation från olika riktningar när nätverksdesignen och driftskonfigurationen tillåter det. En RMU kombinerar flera omkopplingsfunktioner i en kompakt kapsling, vilket hjälper distributionsoperatörer att hantera matare och transformatoranslutningar.
Till skillnad från en distributionstransformator, som ändrar elektrisk spänning, hanterar en RMU anslutning och frånkoppling av mellanspänningskretsar. Beroende på dess konfiguration kan den ge lastomkoppling, isolering, jordning och matarskydd genom säkringar eller strömbrytare.
Luftisolerade RMU:er används i applikationer där ingenjörer behöver tydligt definierade kopplingsfunktioner, ett gasfritt isoleringsarrangemang och en konfiguration som passar installationsmiljön. Innan man anger en sådan bör projektgruppen bekräfta systemspänningen, felnivån, driftschemat, tillgängligt utrymme och tillämpliga krav på elnätet.
2. Hur fungerar en luftisolerad RMU?
En luftisolerad RMU hanterar elektrisk kraft genom att styra anslutningarna mellan inkommande ringmatare och utgående distributionskretsar. I ett typiskt trevägsarrangemang förbinder två funktionsenheter ringkabelsektionerna, medan en tredje försörjer eller skyddar en lokal transformatormatare.
Normal distribution
Vid normal drift är kopplingsanordningarna placerade enligt nätets godkända driftplan. Många distributionsnät använder en ringformad kabellayout med en normalt öppen punkt. Detta arrangemang bevarar en alternativ tillförselväg utan att nödvändigtvis driva hela ringen som en sluten slinga.
Felisolering och försörjningsåterställning
Om en kabelsektion utvecklar ett fel, upptäcker eller avbryter skyddsanordningar felet enligt planeringen, medan operatörer eller ett godkänt automationssystem isolerar den berörda sektionen. Det återstående sunda nätverket kan sedan återställas genom en alternativ matare, förutsatt att utrustningens klassificeringar, nätverkskapacitet, skyddskoordinering och växlingsprocedurer tillåter det.
| Driftskick | RMU funktion | Operativt mål |
|---|---|---|
| Normal drift | Upprätthåller de angivna kretsanslutningarna. | Leverera ström till anslutna laster. |
| Planerat underhåll | Isolerar relevant krets och möjliggör godkända jordningsprocedurer. | Upprätta ett säkert arbetsvillkor. |
| Kabelfel | Fungerar med systemskyddsschemat för att avbryta eller isolera den påverkade sektionen. | Begränsa det berörda nätverksområdet. |
| Nätverksåterställning | Tillåter auktoriserad byte för att återansluta friska sektioner där det är tillåtet. | Återställ tjänsten så säkert och snabbt som möjligt. |
Det är viktigt att skilja lastväxling från felavbrott. En lastbrytare är konstruerad för specificerade kopplingsuppgifter; den får inte antas avbryta varje kortslutningsström. Felskydd kan kräva en koordinerad säkringsbrytarkombination eller en strömbrytare med lämpligt skyddsrelä.
3. Vilka är huvudkomponenterna i en luftisolerad RMU?
Den exakta interna layouten varierar beroende på tillverkare och modell, men de flesta konstruktioner kombinerar kopplingsanordningar, ledare, isoleringsstrukturer, säkerhetsmekanismer och valfri övervakningsutrustning.
Belastningsbrytare
Lastbrytare ansluter eller kopplar bort kretsar under deras specificerade normala lastomkopplingsförhållanden. I en ringkonfiguration tillåter de operatörer att styra de inkommande och utgående kabelsektionerna. Deras nominella tillverknings-, brytnings- och korttidsmotståndsförmåga måste matcha den avsedda uppgiften.
Samlingsskenor och elektriska anslutningar
Samlingsskenor ger ledande vägar mellan funktionella enheter. Deras material, tvärsnitt, anslutningskvalitet och termiska design påverkar strömförande förmåga och temperaturökning. Kabelavslutningar måste också vara kompatibla med den specificerade kabeltypen och installationsarrangemanget.
Jordningsbrytare och förreglingar
Jordningsbrytare ger ett sätt att jorda avsedda isolerade kretssektioner när den godkända driftsekvensen tillåter det. Mekaniska eller elektriska förreglingar hjälper till att förhindra förbjudna växlingsoperationer. Dessa mekanismer är viktiga, men de ersätter inte verifiering av isolering och frånvaro av spänning enligt tillämplig säkerhetsprocedur.

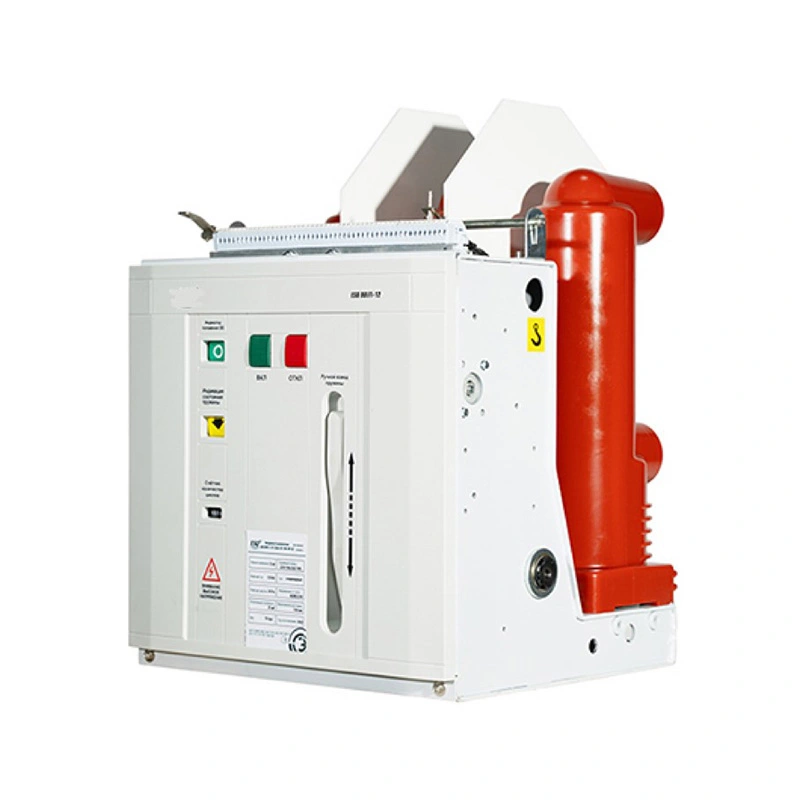

Kombinationer av säkringsbrytare eller effektbrytare
Transformatormatare kan använda en säkringsbrytarkombination eller en strömbrytare med skyddsreläer. Den lämpliga lösningen beror på transformatorns egenskaper, förväntad felström, selektivitetskrav och nätverksskyddsfilosofin.

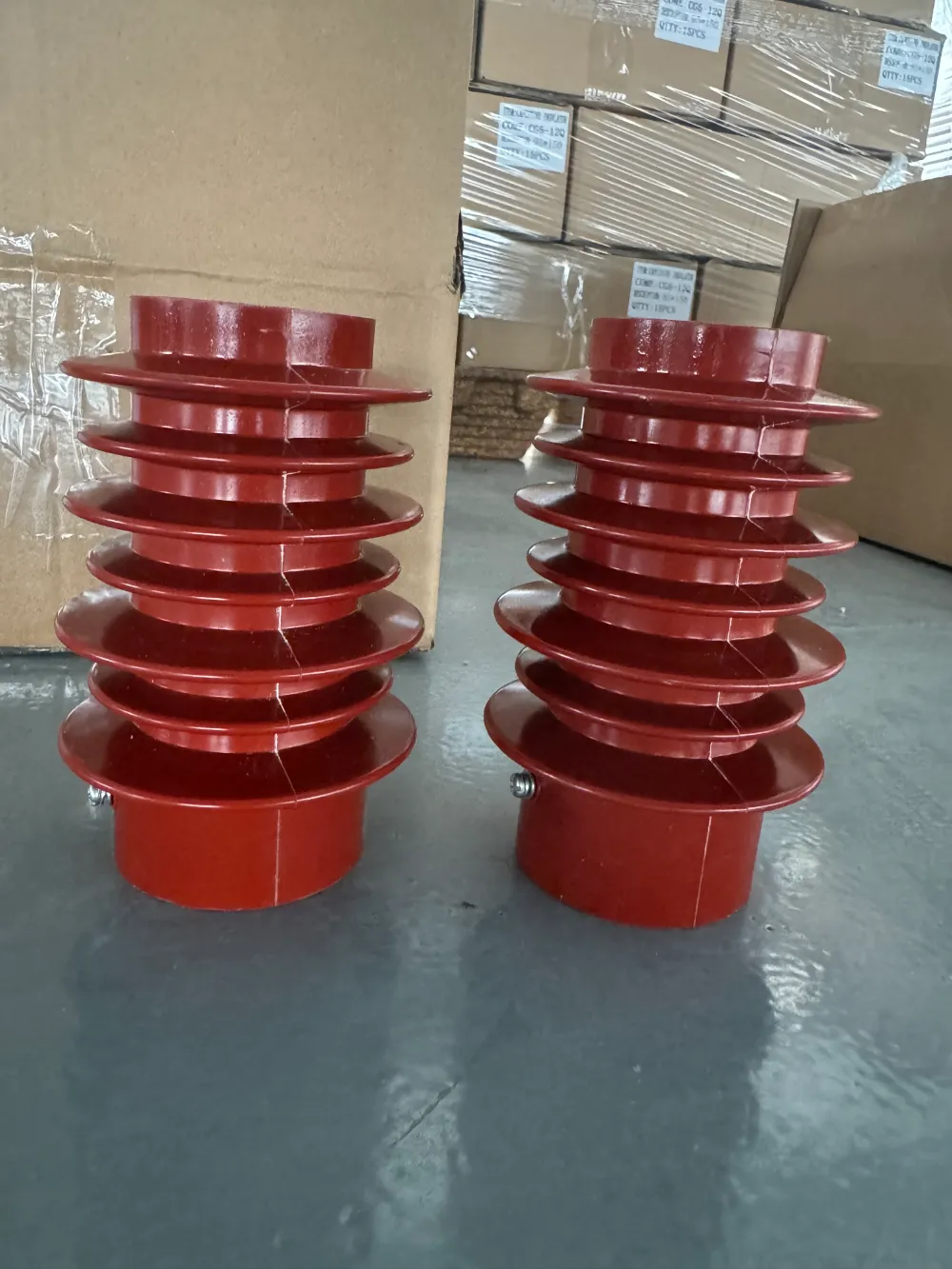

Isolatorer, kapsling och övervakningstillbehör
Isolerande stöd upprätthåller erforderliga elektriska avstånd och stödjer spänningsförande komponenter. Kapslingen skyddar utrustningen mot de miljömässiga och mekaniska förhållanden som specificeras för produkten. Valfria spänningsindikatorer, felpassageindikatorer, motoroperatörer och kommunikationsenheter kan förbättra operativ synlighet och fjärrkontroll när de är korrekt integrerade.
4. Vilka fördelar ger luftisolering?
Luftisolering kan erbjuda praktiska fördelar för distributionsprojekt, särskilt när projektägaren vill undvika SF₆-baserad isolering i relevanta fack. Värdet av dessa fördelar beror på utrustningens design och driftsmiljö.
- Inget SF₆-krav i luftisolerade fack:En lämplig konstruktion undviker hantering, läckageövervakning och återhämtning vid uttjänt livslängd förknippade med SF₆ i dessa fack.
- Synliga och tillgängliga arrangemang där utformade:Vissa konstruktioner gör komponenter och växlingslägen lättare för utbildad personal att inspektera. Tillgänglighet måste verifieras för den exakta modellen.
- Modulär konfiguration:Funktionella enheter kan arrangeras för att möta olika krav på inkommande, utgående och transformator-matare när produktfamiljen stöder de nödvändiga kombinationerna.
- Praktisk underhållsplanering:Utan SF₆ i de luftisolerade sektionerna undviker operatörer gasrelaterade serviceuppgifter för dessa sektioner, även om elektriskt och mekaniskt underhåll fortfarande är viktigt.
- Stöd för distributionsautomatisering:Valfria motoroperatörer och övervakningstillbehör kan stödja fjärromkoppling och statusrapportering.
Vilka är begränsningarna?
Luftisolerade konstruktioner kan kräva större elektriska spelrum och ett större installationsfotavtryck än vissa gasisolerade alternativ. Fuktighet, förorening, kondens, höjd över havet och inneslutningsförhållanden kan också påverka isoleringens prestanda. En gasfri design innebär inte automatiskt underhållsfri drift eller överlägsen prestanda i alla miljöer.
Köpare bör jämföra den kompletta utrustningskonfigurationen, installationskostnaden, livscykelkrav, miljöförhållanden och tillämpliga bestämmelser snarare än att välja en RMU baserad på enbart isoleringsmedium.
5. Var används luftisolerade RMU?
Luftisolerade ringhuvudenheter kan tjäna en rad olika distributionsapplikationer för mellanspänning, beroende på deras spänningsklasser, skyddsarrangemang, höljeskonstruktion och godkända installationsförhållanden.
Industrianläggningar
Fabriker och bearbetningsanläggningar använder medelspänningsdistributionsutrustning för att försörja transformatorer, produktionsområden och andra elektriska belastningar. En RMU kan stödja matarisolering och hjälpa underhållsteam att hantera nätverkssektioner utan att onödigt påverka hela webbplatsen.
Kommersiell och bostadsutveckling
Kontorskomplex, lägenhetsbyggnader, butiksfastigheter och projekt med blandad användning kan använda RMU:er vid lokala distributionsstationer. Kompakta funktionella arrangemang kan förenkla hanteringen av flera transformatormatare inom en planerad elektrisk infrastruktur.
Verktygsdistributionsnätverk
Distributionsoperatörer kan installera RMU:er vid nätverksanslutningspunkter för att styra matarsektioner och stödja återställningsprocedurer. Den valda enheten måste uppfylla verktygsspecifika skydds-, omkopplings-, installations- och dokumentationskrav.
Projekt för förnybar energi och infrastruktur
Solcellsinstallationer, infrastrukturanläggningar och andra energiprojekt kan kräva mellanspänningsomkoppling mellan uppsamlingskretsar, transformatorer och distributionsnätet. RMU måste väljas i enlighet med det faktiska felbidraget, kopplingsplikten och utformningen av nätanslutningen.
För utomhus- eller kustinstallationer bör projektteamen dessutom bedöma kapslingsskydd, korrosionsbeständighet, temperaturområde, kondenskontroll och tätning av kabelgenomföring. Lämpligheten av en viss modell måste bekräftas mot tillverkarens deklarerade servicevillkor.
6. Vilka specifikationer bör köpare kontrollera?
Att välja en luftisolerad RMU kräver mer än att matcha en nominell spänning. Felaktiga klassificeringar eller ett olämpligt skyddsarrangemang kan skapa säkerhetsrisker, förseningar i driftsättningen och kostsamma utrustningsbyten. Köpare bör förse tillverkaren med nätverksparametrar och projektkrav innan de begär en offert.
| Specifikation | Vad ska verifieras | Varför det spelar roll |
|---|---|---|
| Märkspänning | Kompatibilitet med systemets nominella och maximala driftspänning. | Säkerställer att isolering och utrustningsklassificeringar passar nätverket. |
| Märkström | Samlingsskena, ringomkopplare och matarströmvärden. | Förhindrar val av utrustning som är olämplig för den förväntade belastningen. |
| Kortslutningsprestanda | Bedömd korttidsmotstå ström, varaktighet och relevanta tillverknings- eller brytuppgifter. | Matchar ställverket till den beräknade felnivån. |
| Funktionell konfiguration | Antal vägar, ringströmbrytare, transformatormatare och expansionsmöjligheter. | Justerar utrustningen med enlinjediagrammet. |
| Skyddsmetod | Kombination av säkringsbrytare eller strömbrytare och reläarrangemang. | Stöder korrekt felrensning och koordinering. |
| Isolering och spelrum | Luftisoleringsdesign och nödvändiga elektriska avstånd. | Stöder dielektrisk prestanda under specificerade förhållanden. |
| Installationsmiljö | Användning inomhus eller utomhus, höjd, luftfuktighet, temperatur och föroreningar. | Minskar miljö- och isoleringsrelaterade risker. |
| Kapslingsskydd | Specificerad IP-klassificering och åtkomstkrav. | Definierar skydd mot inträngning under testade förhållanden. |
| Säkerhetsklassificering | Erforderlig internbågsklassificering, tillgängliga sidor, ström och varaktighet. | Adresserar projektspecifika krav på personalskydd. |
| Automatisering | Manuell eller motoriserad drift, hjälpmatning, signaler och kommunikationsprotokoll. | Säkerställer kompatibilitet med fjärrövervakning eller SCADA. |
| Överensstämmelsedokument | Tillämpliga standarder, typprovningsrapporter, rutintestprotokoll och certifikat. | Stöder tekniskt godkännande och projektacceptans. |
Förstå de tillämpliga standarderna
IEC 62271-200 täcker AC-metallkapslade ställverk och kontrollenheter för märkspänningar över 1 kV och upp till och inklusive 52 kV, inklusive relevanta inomhus- och utomhusapplikationer. Tillämplig utgåva och ändringar bör bekräftas mot projektspecifikationen. Beroende på utrustningens konfiguration kan ytterligare standarder för strömbrytare, strömbrytare, brytarsäkringskombinationer och jordningsanordningar också gälla.
För referens, se den officiella IEC 62271-200-publikationen. Överensstämmelse bör verifieras för den faktiska föreslagna modellen och konfigurationen; ett allmänt uttalande om att en produkt följer en IEC-standard är inte en ersättning för lämplig styrkande dokumentation.
Frågor att ställa innan du gör en beställning
- Matchar den föreslagna RMU det godkända enkellinjediagrammet och kabelarrangemanget?
- Är märkström och kortslutningskapacitet tillräckliga för systemstudien?
- Vilka skydds- och jordningsfunktioner ingår som standard?
- Finns typtestbevis och rutinmässiga fabrikstestposter tillgängliga för den relevanta konfigurationen?
- Är dimensioner, kabelinföringspositioner, fundamentdetaljer och underhållsavstånd bekräftade?
- Är reservdelar, bruksanvisning, idrifttagningsstöd och garantivillkor tydligt specificerade?
7. Vilka säkerhets- och installationskrav spelar roll?
Installation av mellanspänningsställverk måste utföras av kvalificerad personal enligt godkända ritningar, lokala elektriska föreskrifter, tillverkarens instruktioner och platsspecifika säkerhetsprocedurer. Eftersom utrustningen kan innehålla farlig lagrad eller inducerad elektrisk energi, bör idrifttagning och underhåll aldrig enbart förlita sig på visuella omkopplarlägen.
Förberedelse av webbplatsen
Före leverans, bekräfta att fundament, kabelgravar, kabelbockningsutrymme, tillträdesvägar, ventilationskrav och driftsavstånd överensstämmer med de godkända ritningarna. Installationsområdet bör hållas inom de specificerade miljögränserna och möjliggöra säker drift och underhåll.
Kabelavslutning och jordning
Använd kompatibla kabeltillbehör och följ tillverkarens avslutningsinstruktioner. Verifiera ledarens förberedelse, anslutningsmoment, fasidentifiering, isoleringsskick och jordanslutningar. Dåligt installerade avslutningar kan leda till överhettning, partiell urladdning, isoleringsförsämring eller elektriskt fel.
Idrifttagningskontroller
Driftsättning bör följa en godkänd testplan som återspeglar produktdesign och projektkrav. Typiska kontroller inkluderar inspektion av mekanisk funktion, förreglingar, ledningar, jordningskontinuitet, skyddsinställningar, styrkretsar och relevanta elektriska testresultat. De exakta testerna och acceptanskriterierna måste definieras av kvalificerade ingenjörer.
8. Hur kan operatörer underhålla en luftisolerad RMU?
Även om en luftisolerad RMU undviker service av SF₆-gas i sina luftisolerade fack, kräver den fortfarande ett underhållsprogram som är lämpligt för dess design, drift, ålder och installationsmiljö. Förebyggande underhåll hjälper till att identifiera försämring innan det orsakar ett avbrott eller säkerhetsincident.
Rekommenderade inspektionsområden
- Kapslingens skick:Kontrollera för korrosion, fysisk skada, vatteninträngning, blockerad ventilation och skadade tätningar.
- Isoleringsskick:Leta efter kontaminering, fukt, spårmärken, sprickor eller andra tecken på försämring under godkända inspektioner.
- Växlingsmekanismer:Kontrollera manövermekanismer, lägesindikatorer, förreglingar och mekaniskt tillstånd enligt tillverkarens rutiner.
- Anslutningar och kablar:Inspektera tillgängliga anslutningar och anslutningar för tecken på överhettning, löshet eller isoleringsskador med godkända metoder.
- Skydd och kontroll:Verifiera reläinställningar, hjälpström, larm, motoroperatörer och kommunikationsfunktioner där sådana finns.
- Uppgifter:Dokumentera inspektioner, testresultat, fel, kopplingsoperationer och korrigerande åtgärder.
Hur ofta ska en RMU inspekteras?
Det finns inget enskilt inspektionsintervall som är lämpligt för varje installation. Följ tillverkarens underhållsschema, tillämpliga föreskrifter, förbrukningskrav och platsens riskbedömning. Utrustning i dammiga, fuktiga, frätande eller hårt belastade miljöer kan kräva tätare konditionskontroller.
Öppna inte förseglade eller begränsade fack, justera inte spänningsförande komponenter eller utför inte påträngande arbete utan föreskriven auktorisation, isolering och testprocedurer. Om onormal uppvärmning, urladdningsljud, brännlukt, oväntade larm eller mekaniskt motstånd inträffar, eskalera problemet till kvalificerad underhållspersonal omedelbart.
9. Vilka vanliga problem bör projektteam förhindra?
Många problem med ställverksprojekt börjar före spänningssättning. Tydliga specifikationer, fullständig dokumentation och samordning mellan utrustningsleverantör, elkonstruktör, installatör och slutanvändare kan minska förseningar som kan undvikas.
| Vanligt problem | Potentiell konsekvens | Förebyggande åtgärder |
|---|---|---|
| Felaktig felklassificering | Utrustningen kanske inte klarar det faktiska nätverksfelet. | Bekräfta felstudieresultat och utrustningsvärden innan godkännande. |
| Fel matarkonfiguration | Omkopplings- eller skyddsfunktioner saknas och kostsam omkonstruktion. | Granska enkelradsdiagrammet och schemat för funktionella enheter. |
| Inkompatibla kabeltillbehör | Installationssvårigheter eller opålitliga kabelavslutningar. | Bekräfta kabelspecifikationer och godkända termineringssatser. |
| Olämpliga platsförhållanden | Kondens, korrosion, isoleringsproblem eller åtkomstbegränsningar. | Kontrollera serviceförhållanden, kapslingsdesign och installationsavstånd. |
| Ofullständig testdokumentation | Försenad inspektion, acceptans eller driftsättning. | Kom överens om erforderliga testprotokoll och certifikat vid upphandling. |
| Otydligt underhållsansvar | Missade besiktningar och långsammare felhantering. | Definiera driftprocedurer, utbildning, reservdelar och servicesupport. |
För inköpsteam är den mest effektiva metoden att definiera tekniska krav innan offerter jämförs. Ett lågt startpris kanske inte representerar det bästa totala värdet om den föreslagna konfigurationen kräver ytterligare ingenjörskonst, installationsändringar eller tillbehör som inte stöds.
10. Vanliga frågor
Vad är huvudsyftet med en luftisolerad ringhuvudenhet RMU?
Dess huvudsakliga syfte är att hantera omkopplings-, isolerings- och distributionsanslutningar i ett mellanspänningsnät. Beroende på konfigurationen ger den även transformator-matarskydd och stöder isolering av felaktiga kabelsektioner.
Vad betyder luftisolerad i en RMU?
Det betyder att atmosfärisk luft fungerar som isoleringsmedium runt de relevanta strömförande komponenterna. Det exakta isoleringsarrangemanget beror på produktdesignen, och termen definierar inte i sig kopplings- eller bågavbrottstekniken.
Är en luftisolerad RMU SF₆-fri?
En luftisolerad design kan undvika SF₆ i de relevanta isoleringsavdelningarna. Köpare bör kontrollera tillverkarens tekniska dokumentation för att bekräfta om den fullständiga föreslagna monteringen innehåller SF₆ eller andra isoleringsgaser.
Vad är skillnaden mellan en RMU och en transformator?
En RMU styr och skyddar elektriska anslutningar inom distributionsnätet, medan en transformator ändrar spänning från en nivå till en annan. De kan installeras tillsammans på en distributionsstation, men de har olika funktioner.
Kan en luftisolerad RMU automatiskt återställa strömmen efter ett fel?
Inte nödvändigtvis. Grundenheter kan kräva auktoriserad manuell växling. Automatisk felisolering eller -återställning kräver lämpligt skydd, motoriserad omkoppling, styrlogik, kommunikation och ett godkänt system för nätverksautomation.
Vilka tekniska betyg är viktigast när man köper en RMU?
Nyckelparametrar inkluderar märkspänning, märkström, kortslutningsmotstånd och tillverkningsförmåga, kopplingsuppgifter, skyddsarrangemang, isoleringsprestanda, miljöförhållanden, kapslingsklassificering och eventuell erforderlig internbågsklassificering.
Kräver en luftisolerad RMU underhåll?
Ja. Operatörer bör följa tillverkarens underhållsschema och inspektera kapslingen, isoleringen, omkopplingsmekanismer, kabelavslutningar, jordningssystem, skyddsanordningar och valfri styrutrustning efter behov.
Vilken standard är relevant för mellanspänningsmetallkapslade RMU:er?
IEC 62271-200 är en nyckelstandard för tillämpliga AC-metallkapslade ställverksenheter märkta över 1 kV och upp till 52 kV. Andra standarder kan gälla för individuella omkopplings- och skyddsanordningar. Projektgruppen bör verifiera de erforderliga utgåvorna och själva produktens testdokumentation.
Hur kan köpare utvärdera en RMU-tillverkare?
Granska tillverkarens tekniska dokumentation, produktkonfigurationsalternativ, tillämpliga typtestbevis, rutinmässiga fabrikstestprocedurer, kvalitetskontroller, installationsvägledning, reservdelars tillgänglighet, garantivillkor och förmåga att uppfylla projektspecifika krav.
Välj rätt luftisolerad RMU för ditt projekt
Tillförlitlig mellanspänningsdistribution börjar med rätt utrustningskonfiguration, noggranna tekniska specifikationer och en tydlig förståelse av platsförhållandena. Oavsett om du planerar ett industriellt kraftdistributionssystem, en kommersiell utveckling eller ett elnätsprojekt, kan noggrant val av utrustning stödja säkrare drift och mer pålitlig underhållsplanering.
Zhejiang Usune Electric Co., Ltd.kan inkluderas i din leverantörsutvärdering när du köper eldistributionsutrustning. Dela din projektspänning, märkström, kortslutningskrav, konfiguration av funktionella enheter, installationsmiljö och tillämpliga standarder för att hjälpa dig att fastställa lämplig teknisk omfattning.
Behöver du hjälp med att definiera dina krav på mellanspänningsställverk?Kontakta ossför att diskutera dina projektspecifikationer, begära relevant produktdokumentation och utforska en lämplig lösning för din kraftdistributionsapplikation.
Teknisk notering: Produktkonfigurationer och klassificeringar varierar beroende på modell. Bekräfta alla specifikationer, tillämpliga standarder, testdokumentation och driftprocedurer med tillverkaren och den ansvariga projektingenjören före anskaffning, installation eller spänningssättning.
