Inomhus lastbrytare

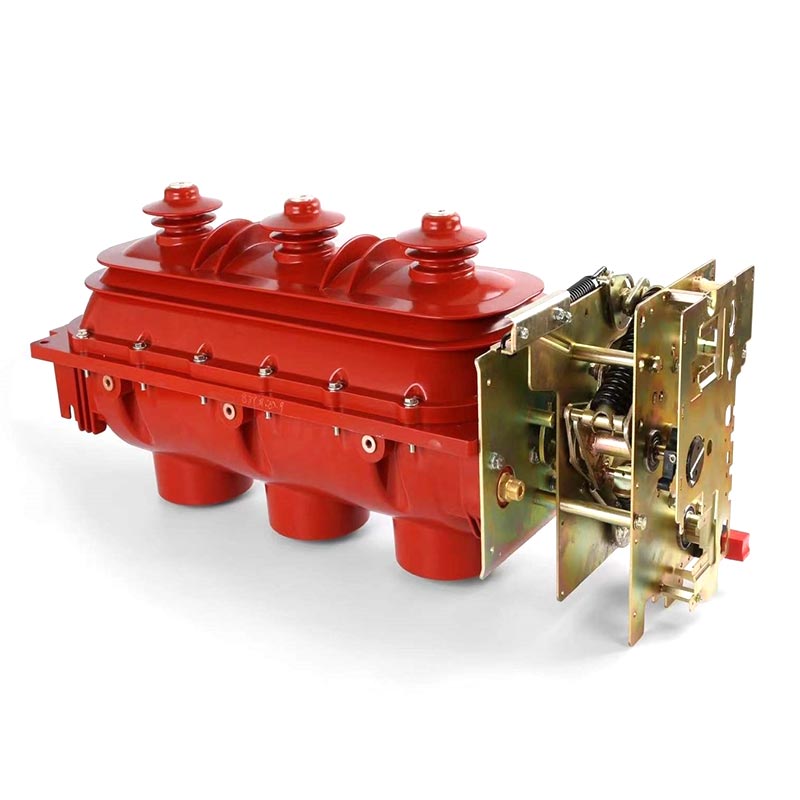

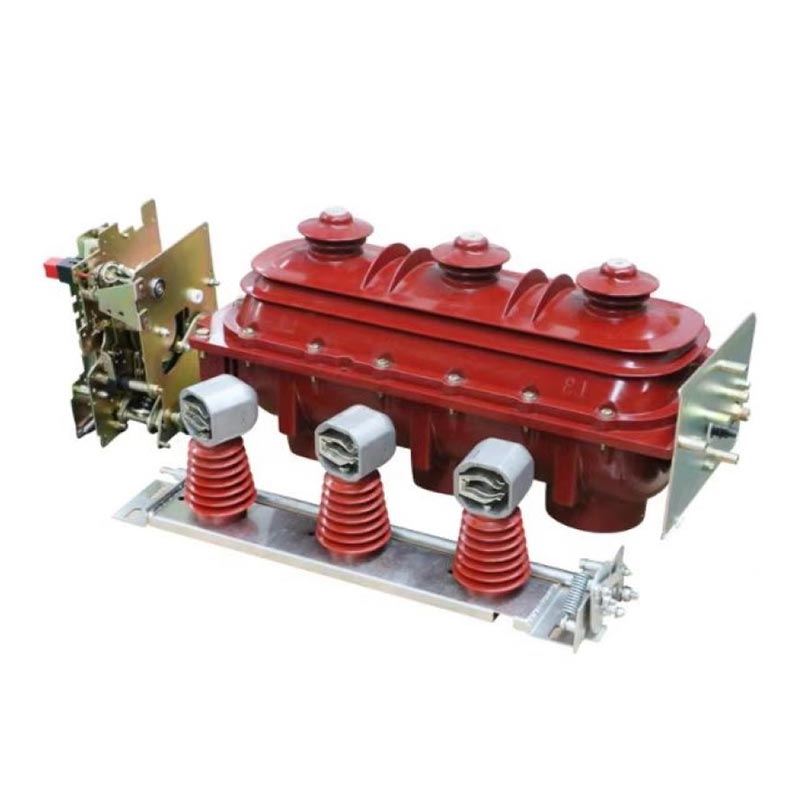

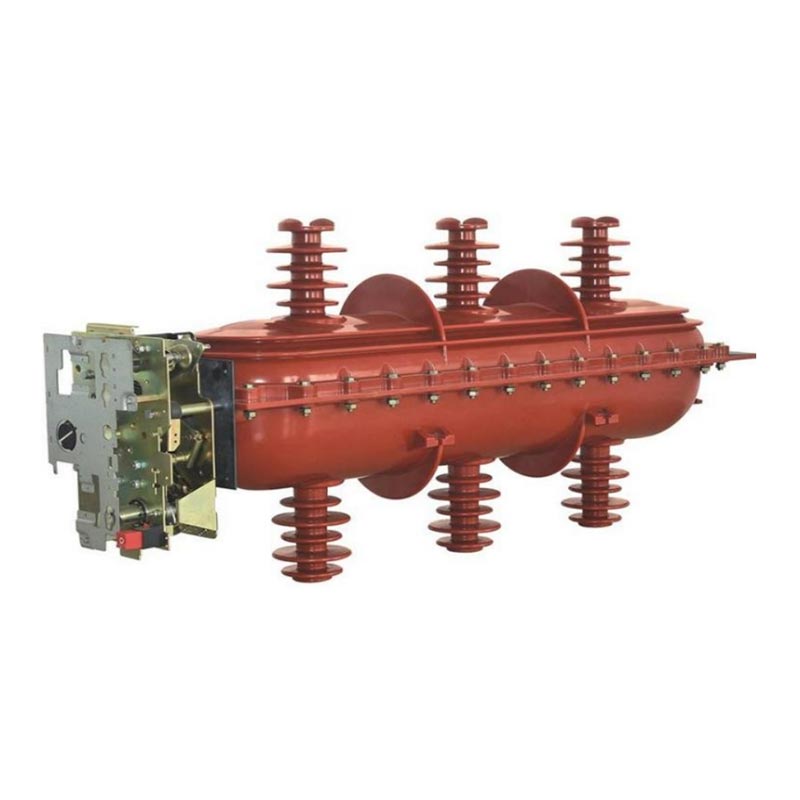

Usune FLN36-40.5 Indoor Load Break Switch är en kärnelektrisk högspänningskomponent som är oberoende utvecklad och tillverkad av Zhejiang Usune Electric. Den är speciellt utformad för säker och effektiv kraft distributionsbehov av 35kV märkspänningsscenarier och är en nyckelutrustning i modern kraftdistribution system, speciellt lämpade för ringnät och strömförsörjningssystem med dubbla radier, spelar en viktig roll för att säkerställa stabil och säker kraftöverföring och distribution. Denna produkt kan självständigt slå på och av lastströmmar och överbelastningsströmmar, eller så kan den kombineras i serie med en strömbegränsande säkring för att ersätta en strömbrytare. Lastbrytaren hanterar omkopplingen av olika lastströmmar, medan den strömbegränsande säkringen sköter brytningen av kraftiga överbelastningsströmmar och kortslutningsströmmar, vilket uppnår flernivåskydd för kraftsystemet. dess kompakt struktur, enkel installation och underhållsfri drift gör den till en idealisk produkt för urbana elnät uppgraderingar och optimering av industriell kraftdistribution.

Produktegenskaper

1. Strukturella fördelar

Indoor Load Break Switch antar en dubbelbrytande, treläges, roterande rörlig kontaktstruktur, utrustad med en ljusbågssläckningskammare med tre lägen (öppen-stäng-mark), säkerställer smidig omkoppling under olika drift förhållanden och förbättra systemets stabilitet. Den övergripande trefasinstallationen erbjuder bra synkronisering, färre komponenter och bekväm idrifttagning och installation, vilket minskar svårigheten att bygga på plats och underhåll.

2. Isoleringsprestanda

Omkopplaren använder ett övre och nedre epoxihartsgjutskal för förseglad montering. Huvudkretsen och jordning kretssystem är alla inrymda i skalet, vilket effektivt isolerar den yttre miljön och förhindrar damm och fuktkorrosion. Brytpunkternas höga isoleringshållfasthet och det stora krypavståndet, tillsammans med den spänningsutjämnande skärmningen vid de utgående terminalerna, förbättrar isoleringens tillförlitlighet ytterligare och uppfyller stränga krav på högspänningskraftdistributionssystem.

3. Säkerhetsprestanda

Utmärkt säkerhetsprestanda. I händelse av ett internt ljusbågsfel, den svaga bakre strukturen på det yttre höljet kommer att spricka, och övertrycksventilen på toppen av skåpet öppnas, vilket driver ut övertrycksluftflödet utanför skåpet, vilket förhindrar skador på utrustning och personliga säkerhetsrisker. Utrustad med en femsäker förregling funktion, eliminerar den i grunden felaktig användning, vilket säkerställer säkerheten för operatörer och utrustning.

4. Enkel användning

Indoor Load Break Switch stöder både manuella och elektriska driftlägen, flexibelt anpassad till platsen krav, erbjuder bekvämlighet och tillförlitlighet. Den antar en underhållsfri design, med en lång elektrisk och mekanisk livslängd, vilket minskar senare underhållskostnader. Ställverket är helt konstruerat av aluminium-zink platta, som erbjuder korrosionsbeständighet och hög mekanisk hållfasthet, lämplig för olika arbetsförhållanden inomhus.

Tekniska fördelar

1. Hög isoleringssäkerhet: Använder en primär högspänningsisoleringsdesign med hög marginal och en IP33 skyddsklassning, det förbättrar isoleringssäkerhetsnivån i det främre manöverutrymmet effektivt skydda operatörernas personliga säkerhet.

2. Bred tillämplighet: Lämplig för kompakta, miniatyriserade och ofta använda scenarier, ofta används i urbana kraftnät, industriell och kommersiell kraftdistribution och ny anslutning av energinät, som möter olika behov inom olika scenarier.

3. Integrerad design: Kompakt kombinationsbrytardesign, integrerad isoleringsbrytare och jordningsfunktioner, minskar utrustningsutrymmet och underlättar integrering av kraftdistributionssystem.

4. Hög tillförlitlighet: Använder en högtillförlitlig SF6-lastbrytare. SF6-gastrycket är lågt, driften är pålitlig och livslängden för gasen kan uppgå till 20 år, vilket eliminerar behovet av frekvent påfyllning av gas och säkerställer långsiktigt stabil drift.

Tekniska parametrar

Bågsläckningsprincip

Denna lastbrytare inomhus använder SF6-gas som ljusbågssläckningsmedium, som har utmärkt ljusbågsläckning och isoleringsförmåga. När omkopplaren bryter strömmen genereras en ljusbåge omedelbart vid separation av de rörliga och stationära kontakterna. Drivs av permanentmagnetens magnetfält, rör sig bågen snabbt och är förlängd, samtidigt som den kontinuerligt joniseras och kyls av SF6-gasen, och slutligen släcks när strömmen korsar noll, vilket ger ett säkert och snabbt strömavbrott.

Dubbla brytpunktsavstånd ger hög isolerings- och brottisoleringsnivåer. Använder permanentmagneten roterande bågeprincip, den har låg driftenergiförbrukning, stark ljusbågsläckningsförmåga och minimalt kontaktslitage, vilket effektivt förlänger strömbrytarens elektriska livslängd.

Användningsvillkor

För att säkerställa stabil produktdrift måste följande villkor uppfyllas för installation och användning:
1. Höjd: Inte överstigande 1000 meter (särskilda krav måste anges vid beställning);
2. Omgivningstemperatur: -25℃～+40℃;
3. Relativ luftfuktighet: Dagsmedelvärde ≤95 %, månadsmedelvärde ≤90 %;
4. Seismisk intensitet: Inte överstigande klass B;
5. Omgivande luft fri från allvarliga föroreningar såsom damm, rök, kemiska frätande ämnen, brandfarliga gaser, bensin och saltspray.

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

Praktiskt applikationsfall

Som en professionell tillverkare av högspänningsutrustning i Kina tillhandahöll Yu Shun Electric FLN36-40.5 Inomhus belastningsbrytare för ett storskaligt uppgraderingsprojekt för stadsnät i östra Kina. Projektet involverade 35kV distributionsledningar i åtta stadsområden, som täcker bostadsområden, kommersiella centra och industriparker, med extremt höga krav på strömförsörjningsstabilitet och säkerhet.

Före uppgraderingen led det befintliga ställverket av dålig isolering, frekvent underhåll och låg säkerhet, misslyckas med att tillgodose behoven för utvecklingen av det urbana elnätet. Efter att ha valt denna produkt uppnåddes projektet tre stora förbättringar: För det första minskar den femsäkra förreglings- och ljusbågsläckande designen felfunktion och ljusbågsfel, förbättrad systemsäkerhet; för det andra minskar den underhållsfria designen den månatliga underhållstiden med 80 %, sänka drift- och underhållskostnader; och för det tredje anpassar sig den kompakta strukturen till installationsutrymmet inomhus stadstransformatorstationer, vilket underlättar integration av kraftdistributionssystem. Produkten har inte haft några fel under över två års drift, vilket säkerställer stabil strömförsörjning för över 500 000 invånare och över 300 företag, tjänar högt erkännande från projektägaren och den lokala kraftförsörjningsavdelningen. Usune Electric, som leverantör, tillhandahållit omfattande eftermarknadstjänster inklusive installationsvägledning på plats och teknisk utbildning.

FAQ

F1: Hur lång är livslängden för Usune FLN36-40.5 inomhuslastbrytare och krävs regelbundet underhåll?

A1: Produkten har en underhållsfri design med lång elektrisk och mekanisk livslängd. SF6-gasen retentionstiden kan uppgå till 20 år. Under normala användningsförhållanden krävs inget regelbundet underhåll; endast periodiskt kontroller av utrustningens hölje, manövermekanism och gastryck (om nödvändigt) behövs. Alla Usune produkter genomgå rigorösa kvalitetstester innan de lämnar fabriken för att säkerställa produktens livslängd och tillförlitlighet.

F2: Vilka är skillnaderna mellan denna inomhuslastbrytare och en traditionell strömbrytare, och i vilken scenarier kan det ersätta en strömbrytare?

A2: Kärnskillnaden är att lastbrytare huvudsakligen används för att slå på och av lastströmmar och överbelastning strömmar, medan traditionella strömbrytare dessutom kan bryta kortslutningsströmmar. Denna produkt, kombinerat med en strömbegränsande säkring i serie, kan ersätta en strömbrytare: lastbrytaren är ansvarig för att slå på och av olika lastströmmar, medan den strömbegränsande säkringen klarar kraftig överbelastning och kortslutningsströmavbrott. Den är lämplig för 35kV ringnätverk och strömförsörjningssystem med dubbla radier (t.ex som stadsnätsgrenar, industriella och kommersiella distributionsrum, etc.), vilket minskar utrustningskostnaderna samtidigt säkerställa systemsäkerhet. Som en professionell tillverkare i Kina kan Yushun Electric tillhandahålla professionell teknisk vägledning för att hjälpa kunderna att välja lämpliga lösningar.
