Inomhus Sf6 lastbrytare

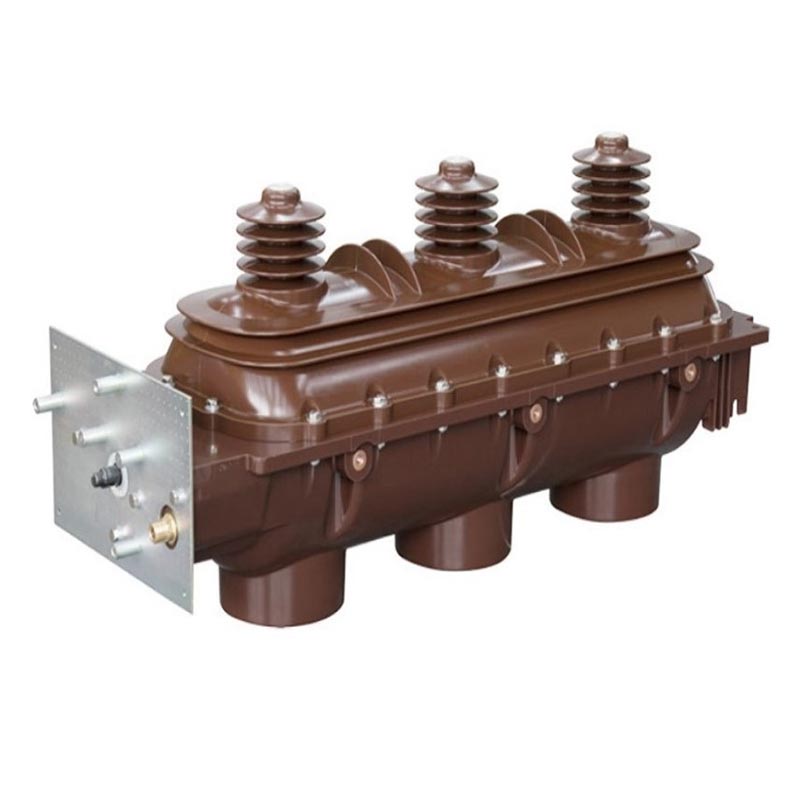

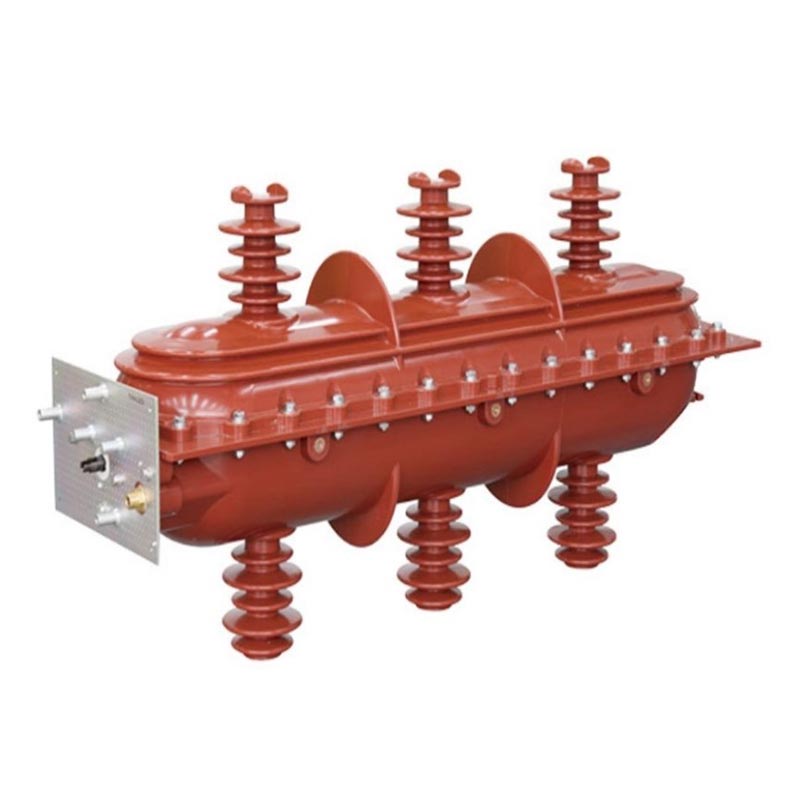

Usune Indoor Sf6 Load Switch är en ny generation av högspänningsställverk speciellt designade för inomhusbruk energidistributionsscenarier. Den har utvecklats av Usunes professionella FoU-team och har genomgått omfattande typ testning och dess prestanda överensstämmer med standarderna GB3804, GB16926, IEC60265 och IEC60420.

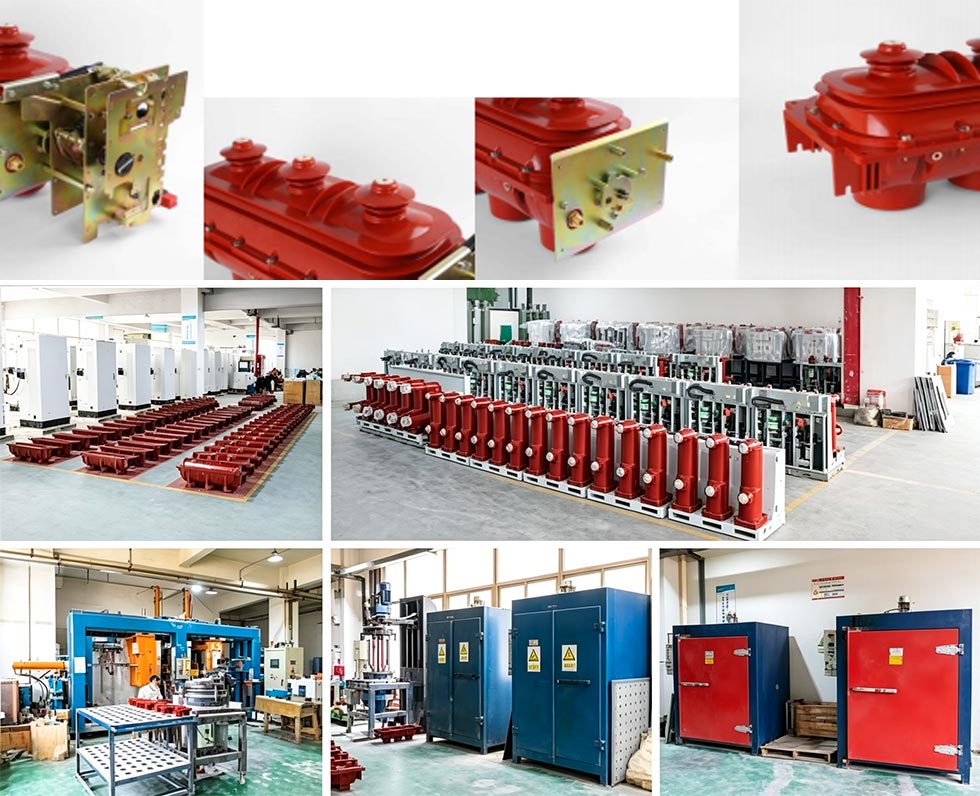

Som en professionell tillverkare av högspänningsutrustning har Usune standardiserade produktionsanläggningar i Kina, utrustad med avancerad produktionsutrustning och strikt kvalitetskontroll processer för att säkerställa att varje produkt uppfyller standarder. Produkterna använder SF6-gas som isolerings- och ljusbågssläckningsmedium, vilket erbjuder fördelar som t.ex. som hög isoleringshållfasthet, effektiv ljusbågssläckning, kompakt struktur och lång livslängd, effektivt lösa smärtpunkterna med dålig stabilitet och höga underhållskostnader för traditionella lastbrytare.

Kärntekniska parametrar

1. Tillämpliga system: trefas AC 10kV, 12kV, 24kV, 36kV, 50/60Hz
2. Bågsläckande medium: SF6-gas (inert, ogiftig, hög elektronegativitet, millisekundsnivå och hög effektivitet ljusbågssläckning)

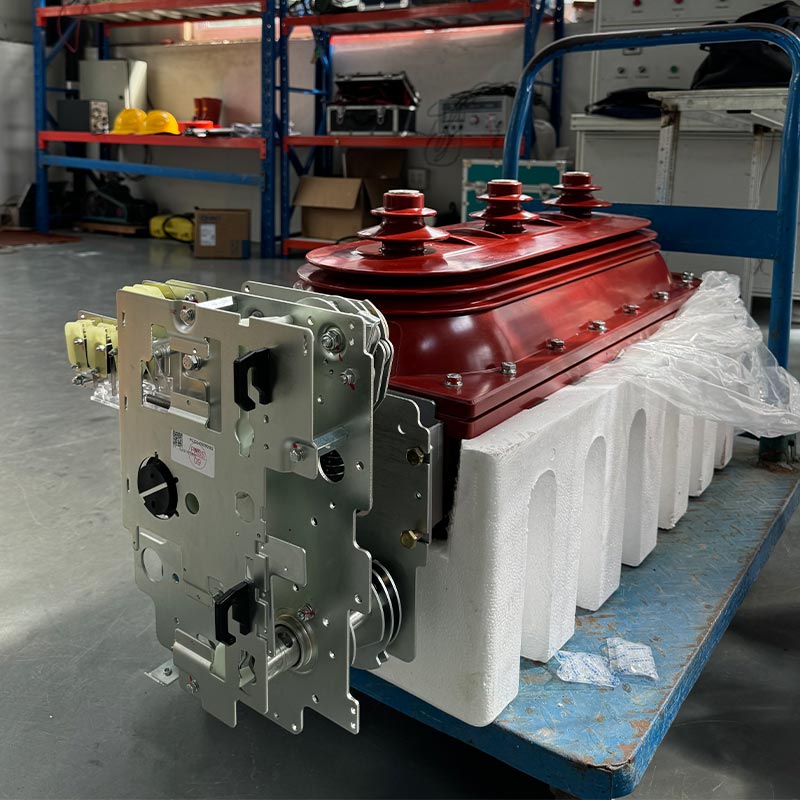

3. Manövermekanism: Fjädermanövrerad mekanism (standard manuell energilagring, valfri elektrisk öppning och stängning för fjärrkontroll)
4. Arbetsstatus: Treläges bågsläckningskammare: "Stäng-öppen-mark"
5. Tätningsprestanda: Dedikerad dynamisk och statisk tätningsdesign, utrustad med en tryckmätare för realtid övervakning

Tillämpningsomfång

Inomhus SF6-lastomkopplare används i stor utsträckning i energidistributionsscenarier inomhus som industri och gruvdrift företag, höghus, urbana bostadsområden, transformatorstationer, stora köpcentra, flygplatser, tunnelbanor och sjukhus för omkoppling av belastningsströmmar, styrning och skydd av kretsar och distributionstransformatorer; när utrustade med en berörbar kabelfrontkontakt vid uttaget, de är särskilt lämpliga för kabelgren (anslutning) lådor.

Huvudsakliga tekniska parametrar

Strukturella egenskaper och säkerhetsfördelar

1. Överlägsen isolering och bågsläckande struktur

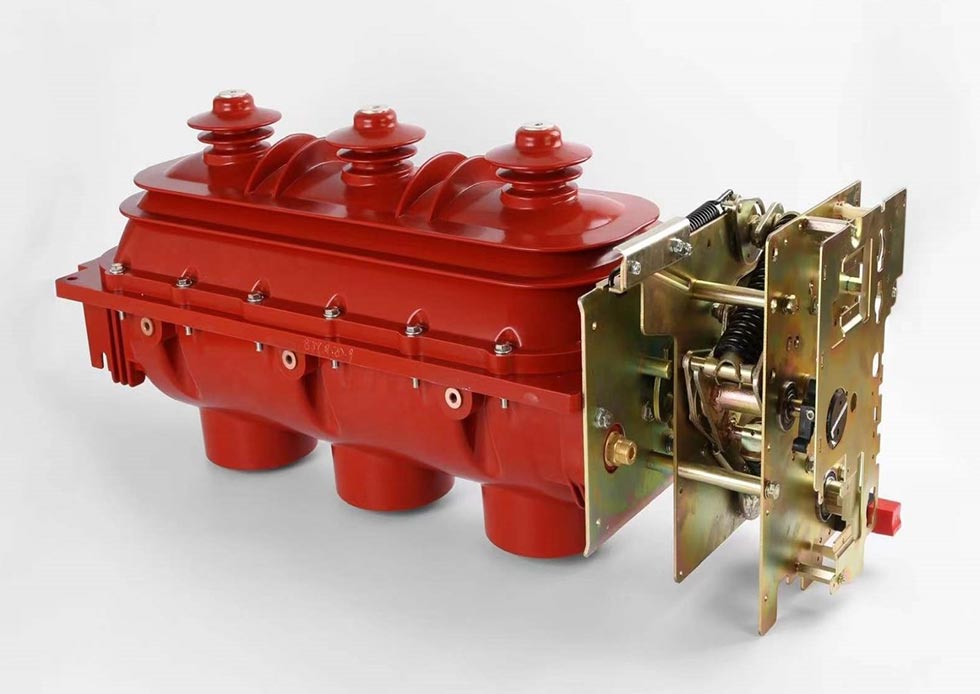

De övre och nedre skalen är formsprutade med epoxiharts, vilket bildar en förseglad, gasfylld inre hålighet som isolerar effektivt den yttre miljön. Bågsläckningskammaren med tre lägen slutför stängningen, öppning och jordning steg för steg genom rotation av en gemensam rörlig kontakt, vilket säkerställer tydlig status och tillförlitlig drift. SF6-gas har hög dielektrisk styrka och utmärkt bågsläckningsprestanda, snabbt släcka ljusbågen som genereras under omkoppling.

2. Pålitlig tätning och tryckövervakning

Indoor SF6 Load Switch har en dedikerad dynamisk och statisk tätningsdesign, vilket ger utmärkt tätning prestanda och förhindrar SF6-gasläckage. En tryckmätare är väl placerad på mekanismlådan för att övervaka gastryck i realtid, vilket underlättar snabb upptäckt av potentiella faror av operatörer.

3. Omfattande säkerhetsförreglingar

Pålitliga mekaniska förreglingar är installerade mellan lastbrytaren och jordningsbrytaren och mellan jordningsbrytare och ytterdörren (för strömfördelning av skåptyp), förhindrar felaktig användning och säkerställer säkerhet för personal och utrustning. Ett utjämningsskydd är utrustat i utloppsänden för att förbättra isoleringsprestanda.

4. Flexibel drift och platsbesparande design

Standardkonfigurationen inkluderar en manuell fjäderbelastad manövermekanism; valfri elektrisk öppning och stängning möjliggör fjärrkontroll. Dess kompakta struktur och lilla fotavtryck gör den lämplig för höghus, små transformatorstationer och andra applikationer med begränsat installationsutrymme.

Användningsvillkor

1. Normala driftförhållanden

- Omgivningstemperatur: -25℃～+40℃
- Höjd: Inte överstigande 2000m
- Luftfuktighet: Daglig genomsnittlig relativ luftfuktighet <95%, månadsmedelvärde <90%; dagligt genomsnittligt ångtryck ≤2,2kPa, månadsmedelvärde ≤1,8kPa

2. Särskilda driftsvillkor

Enligt GB/T11022-1999-standarden måste Indoor Sf6 Load Switch fungera under normala förhållanden. Om driftsförhållandena inte uppfylls (t.ex. höjd över 2000m, för hög temperatur och luftfuktighet, etc.), vänligen rådfråga tillverkaren i förväg för att säkerställa normal produktfunktion.

Real-World Application Case

Fallstudie: China Urban Metro Power Distribution Project

En viktig tunnelbanelinje kräver pålitliga högspänningsströmbrytare inomhus för sitt kraftdistributionssystem för stationer, kräver höga nivåer av utrustningssäkerhet, stabilitet och kompaktitet. Detta projekt valde Usune FLN36-12D modell, vars kompakta struktur är lämplig för det begränsade utrymmet på tunnelbanor. Dess pålitliga tätning och Bågsläckande prestanda säkerställer stabil drift i den fuktiga underjordiska miljön. Sedan den togs i drift 2024 har det upplevt noll misslyckanden och har fått mycket beröm av projektägaren.

FAQ

F1: Vad ska jag göra om SF6-gastrycksmätaren på omkopplaren visar en onormal avläsning?

A1: Sluta omedelbart att använda omkopplaren för att undvika skador på utrustningen eller säkerhetsolyckor. Kontrollera först efter gasläckor. Om det finns inga läckor, vänta tills temperaturen återhämtar sig och observera om trycket återgår till det normala. Om det finns är en läcka eller trycket inte kan återställas, kontakta Usunes kundservice omedelbart. Den tillverkaren kommer att skicka ut professionella tekniker för att hantera problemet.

F2: Kan Usune Indoor SF6 Load Switch användas i miljöer över 2000 m höjd?

A2: Normal drifthöjd överstiger inte 2000m. Högre höjder kommer att påverka isoleringens prestanda. Om den används i höghöjdsmiljöer, rådfråga Usune i förväg. Som en professionell leverantör kan vi erbjuda skräddarsydda lösningar och justera isoleringsdesignen för att säkerställa stabil drift.

F3: Hur ofta kräver produkten underhåll, och vilka är de viktigaste underhållsartiklarna?

S3: Under normala förhållanden rekommenderas ett omfattande underhåll vart 1-2 år. Kärnartiklar inkluderar: (1) Kontrollera SF6-gastryck och tätning; (2) Kontroll av tillförlitligheten hos mekaniska förreglingar; (3) Rengöring av strömbrytaren och mekanismlådasytor; (4) Kontrollera noggrannheten hos positionsindikatorer; (5) Kontroll av manövermekanismen och tillsätt smörjmedel vid behov. För detaljer, se produktmanualen eller kontakta kundtjänst. Usune ger även professionell underhållsutbildning.
