24kv 36kv Lastbrytare

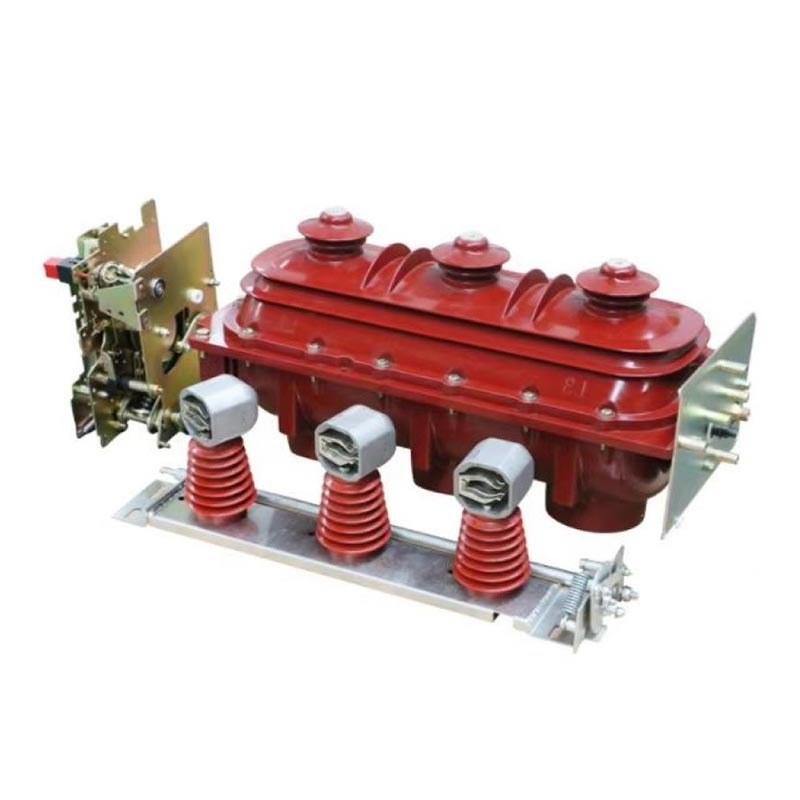

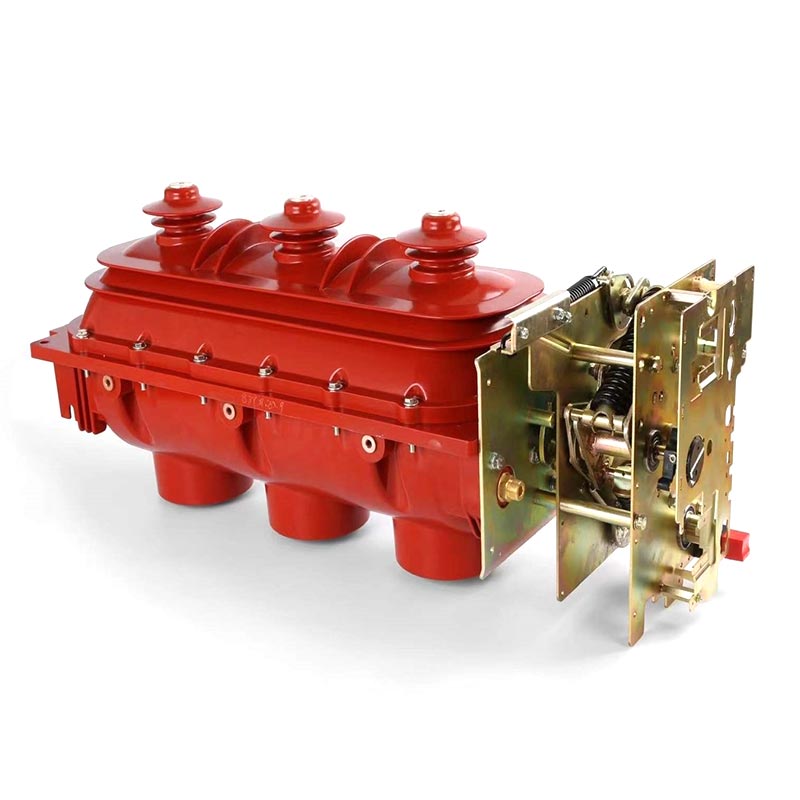

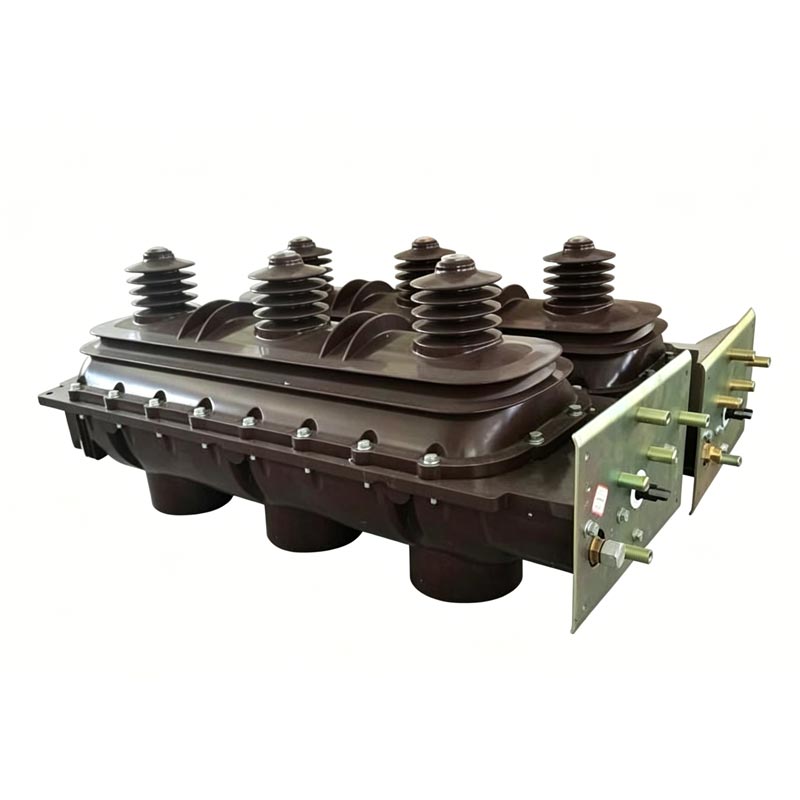

Usune Indoor 24kV 36kV lastbrytare FLN36-24kV 36KV-serien är ett kärnkraftställverk för mellanspänning oberoende utvecklad och tillverkad av Zhejiang Usune Electric Co., Ltd. Denna serie är speciellt utformad för inomhusapplikationer, anpassningsbar till 24kV och 36kV märkspänningar och lämplig för trefas AC 50Hz ring nätverk och strömförsörjningssystem med dubbla radier. Usune, en professionell leverantör med rötter i Kina, integrerar avancerad teknik och praktisk erfarenhet i varje produkt, vilket säkerställer att switcharna stabilt kan hantera lastström och överbelastningsströmbrytning, såväl som kopplingsoperationer av långa obelasta ledningar, obelastade transformatorer, och kondensatorbanker.

Kärnfördelen med denna serie är dess flexibilitet: när den används med strömbegränsande säkringar kan den ersätta kretsen brytare. Lastbrytaren hanterar omkopplingen av olika lastströmmar medan den strömbegränsande säkringen hanterar brytning av större överbelastning och kortslutningsströmmar. Detta minskar kostnaderna för kraftdistributionsutrustning och förbättrar säkerheten och stabiliteten hos strömförsörjningssystemet, vilket får ett brett erkännande från branschen.

Huvudsakliga produktegenskaper

1. Avancerad strukturell design

Genom att anta en dubbelbrytande, treläges roterande kontaktdesign, brytarens driftläge (stängd, öppen, jordad) är tydligt definierad, vilket effektivt undviker felfunktion och säkerställer exakt och tillförlitlig omkoppling; den övergripande trefasinstallationsdesign erbjuder bra synkronisering, färre delar och bekväm justering och installation, vilket avsevärt minskar installationssvårigheter och tid på plats.

2. Utmärkt isoleringsprestanda

Omkopplaren är förseglad med övre och nedre epoxigjutna hus, invändigt fyllda med SF6-gas vid 0,045–0,07 MPa. SF6 gas har utmärkta isolerings- och ljusbågsläckande egenskaper, som helt tätar huvudkretsen och jordningskrets i höljet, isolera det från extern fukt, damm och andra föroreningar. Detta säkerställer stabil isoleringsprestanda även i tuffa inomhusmiljöer, förhindrar isoleringsfel och garanterar säker drift av kraftsystemet.

3. Hög säkerhetsprestanda

Säkerhet är kärnan i Usunes produktdesign. I händelse av inre ljusbågsbildning, den svaga bakre strukturen av höljet kommer automatiskt att spricka, och samtidigt kommer övertrycksventilen på toppen av skåpet att öppnas, driver ut övertrycksgasen utanför skåpet, vilket effektivt förhindrar skåpsexplosion och skyddar säkerheten för operatörer på plats och omgivande utrustning. Denna design har klarat flera säkerhetstester, överensstämmer med internationella säkerhetsstandarder och ger tillförlitligt skydd för kraftdistribution.

4. Flexibel och pålitlig drift

Inomhus 24kV 36kV Load Break Switch stöder både manuella och elektriska driftlägen, valbara enligt faktiska platskrav. Den är bekväm och pålitlig att använda, med en strömlinjeformad mekanisk struktur och stabil prestanda, anpassningsbar till frekventa växlingsoperationer. Genom att anta en underhållsfri design har den en lång livslängd, med en mekanisk livslängd på upp till 2000 cykler, vilket minskar efterföljande underhållskostnader och arbetsbelastning.

Tekniska parametrar

Användningsvillkor

För att säkerställa stabil och pålitlig drift måste Usune Indoor 24kV 36kV lastbrytare användas under följande villkor (baserat på faktisk applikationserfarenhet i Kina och globalt):

(a) Höjd: Inte överstigande 1000 meter;
(b) Omgivningstemperatur: Övre gräns +40 ℃, nedre gräns -25 ℃;
(c) Relativ luftfuktighet: Dagsmedelvärde ≤95 %, månadsmedelvärde ≤90 %;
(d) Inga betydande frätande gaser, brandfarliga gaser eller vattenånga föroreningar i den omgivande luften;
(e) Inga frekventa eller kraftiga vibrationer.

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

Verkliga applikationsfall

Fallstudie: Hangzhou Urban Residential Power Distribution Project, Kina

Ett stort bostadsområde i Hangzhou, Kina, hade höga krav på energieffektivitet, säkerhet och stabilitet dess kraftdistributionsrum inomhus. Projektet valde ut 20 Usune inomhus 24kV lastbrytare (FLN36-24kV serie) för att hantera lastväxling och skydd för strömförsörjningssystemet för bostäder. Som utsedd leverantör för detta projekt tillhandahöll Usune skräddarsydd installationsvägledning och service efter försäljning. Fabriken rigoröst testade varje produkt före leverans för att säkerställa överensstämmelse med projektets tekniska krav. Sedan dess idrifttagning 2023 har brytarna fungerat stabilt utan isoleringsfel eller funktionsfel, effektivt säkerställa en stabil strömförsörjning för över 5 000 hushåll. Projektteamet berömde mycket produktens prestanda och Usunes professionella tjänster.

FAQ

F1: Kan Usune Indoor 24kV 36kV lastbrytare användas ensam för att avbryta kortslutningsströmmen?

A1: Nej. Lastbrytare används främst för att koppla om lastströmmar och överbelastningsströmmar, samt att ansluta och koppla bort olastade långa ledningar, olastade transformatorer och kondensatorbanker. De kan inte självständigt bryta kortslutningsströmmar. För att hantera kortslutningsströmmar kan lastbrytare kombineras med strömbegränsande säkringar. De strömbegränsande säkringarna hanterar avbrott av större överbelastning och kortslutning strömmar, och denna kombination kan ersätta strömbrytare, vilket ger ett omfattande skydd för strömförsörjningen systemet. Denna design, optimerad av Usune baserat på år av yrkeserfarenhet, balanserar kostnad och säkerhet.

F2: Vad ska göras om SF6-gastrycket på lastbrytaren är för lågt?

A2: SF6-gasen i Usune 24kV och 36kV belastningsbrytare inomhus är förseglad i ett epoxigjutet hölje. Standarden trycket är 0,045–0,07 MPa. Lågt tryck kommer att påverka omkopplarens isolerings- och ljusbågsläckande prestanda. Användare bör först kontrollera om det finns gasläckor. Om en läcka upptäcks, kontakta Usunes efterförsäljningsteam omedelbart. Som en professionell tillverkare, Usune tillhandahåller experttjänster för upptäckt och reparation av gasläckor. Efter att ha eliminerat läckan, SF6-gas måste fyllas på till standardtrycket för att säkerställa att omkopplaren fungerar normalt. Det rekommenderas att kontrollera gastrycket regelbundet under daglig användning.
