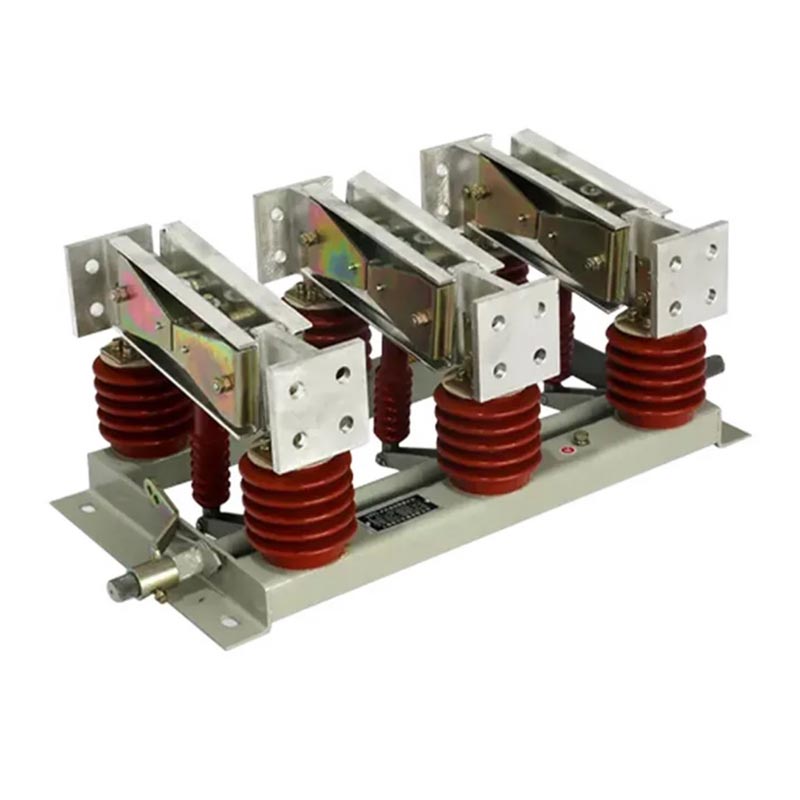

Isolationsbrytare för inomhustyp

Isolationsbrytaren för inomhustyp i GN-serien är en strömbrytare utan belastning speciellt utformad för inomhusbruk högspänningssystem. Den uppnår fysisk strömavbrott genom att tillhandahålla ett synligt isoleringsgap, vilket gör det till en väsentlig anordning för säkert underhåll av elektrisk utrustning och system.

Strukturella egenskaper

1. Modulär design: Sammansatt av tre oberoende enpoliga enheter, som flexibelt kan kombineras till en trepolig integrerad struktur, anpassningsbar till olika installationsscenarier.

2. Högströmskonduktivitetssystem: Använder höghållfasta kopparlegeringskontakter, som erbjuder utmärkt konduktivitet och termisk stabilitet, som klarar långvarig drift med strömmar upp till 10 000A.

3. Pålitlig isoleringsprestanda: Utrustad med högkvalitativa anti-föroreningsisolatorer, lämpliga för klass III och IV föroreningsmiljöer.

4. Valfri jordningsbrytare: Vissa modeller integrerar en jordningsbrytare, vilket ger säker jordning av isoleringen kretsar och förbättrar driftsäkerheten.

Modellbeskrivning

Tillämpliga standarder

Som en professionell leverantör av högspänningsutrustning följer Usune strikt nationella och industriella standarder för att säkerställa produktkvalitet och säkerhet:

- GB 1985-2014 "Högspännings AC-frånskiljare och jordningsbrytare"
- GB/T 11022-2011 "Gemensamma tekniska krav för standarder för högspänningsställverk och styrutrustning"
- DL/T 486-2010 "Tekniska beställningsvillkor för högspännings AC-frånskiljare och jordbrytare"
- DL/T 593-2006 "Tekniska krav för högspänningsställverk och manöverdon"

Tekniska parametrar

1. Spännings- och strömspecifikationer

- Spänningsvärden: 12kV, 20kV, 35kV
- Märkström: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Nominell korttidsmotståndsström: Max 80kA

2. Produktkategorier

- Efter funktion: ojordad, enkeljordad, typ genom vägg
- Enligt driftsmetod: manuell, elektrisk (valfritt)

Användningsvillkor

Isolationsbrytare för inomhustyp är lämplig för tuffa industriella miljöer och har bred anpassningsförmåga:

1. Omgivningstemperatur: -50℃ ~ +50℃
2. Höjd: ≤2000m (Höjd ≥2500m kan anpassas för att förbättra anpassningsförmågan)
3. Vindtryck: ≤700Pa (motsvarande vindhastighet ≤34m/s)
4. Seismisk intensitet: ≤8
5. Isbildningstjocklek: ≤20 mm
6. Föroreningsnivå: Klass III, IV
7. Installationsmiljö: Inga brandfarliga eller explosiva faror, ingen kemisk korrosion och inga kraftiga vibrationer

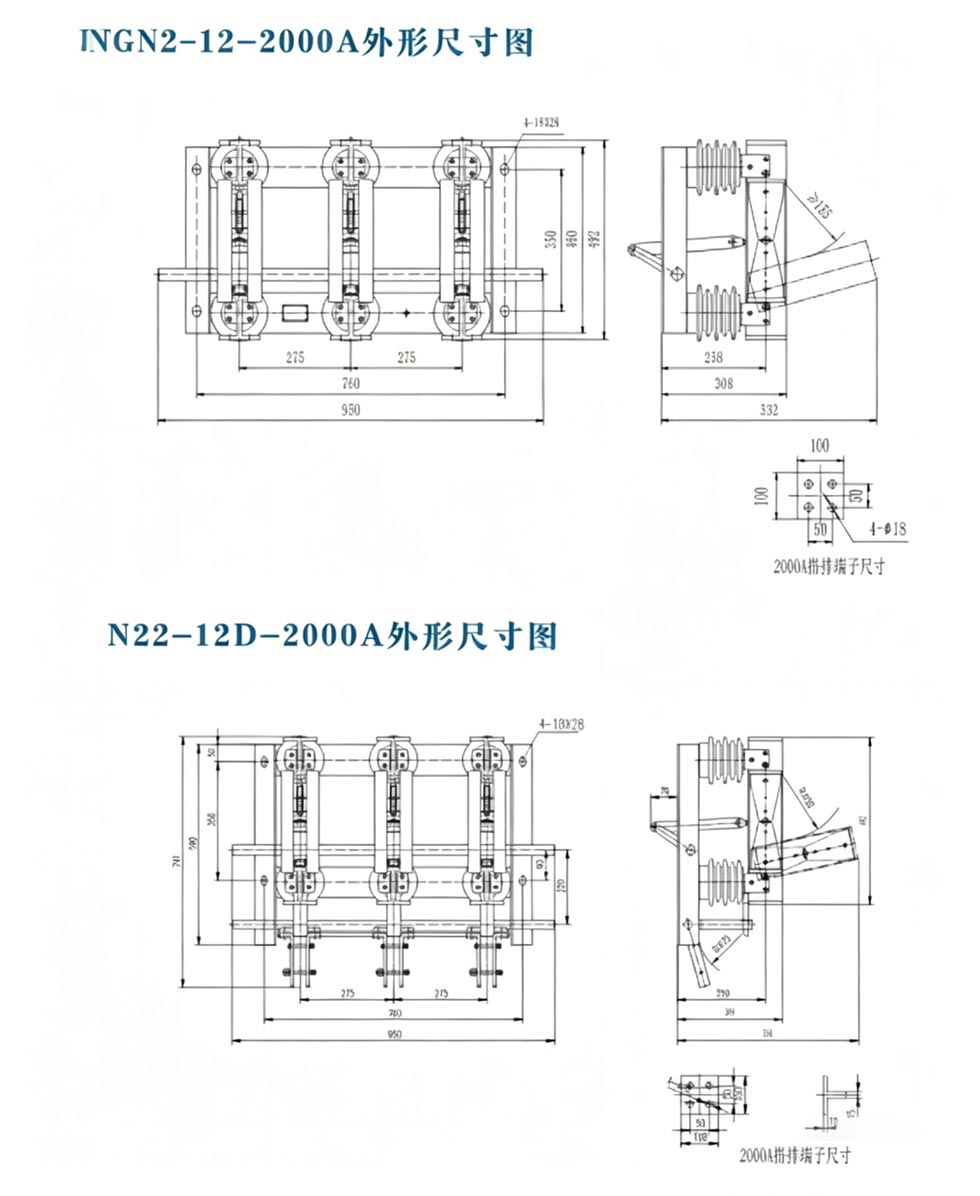

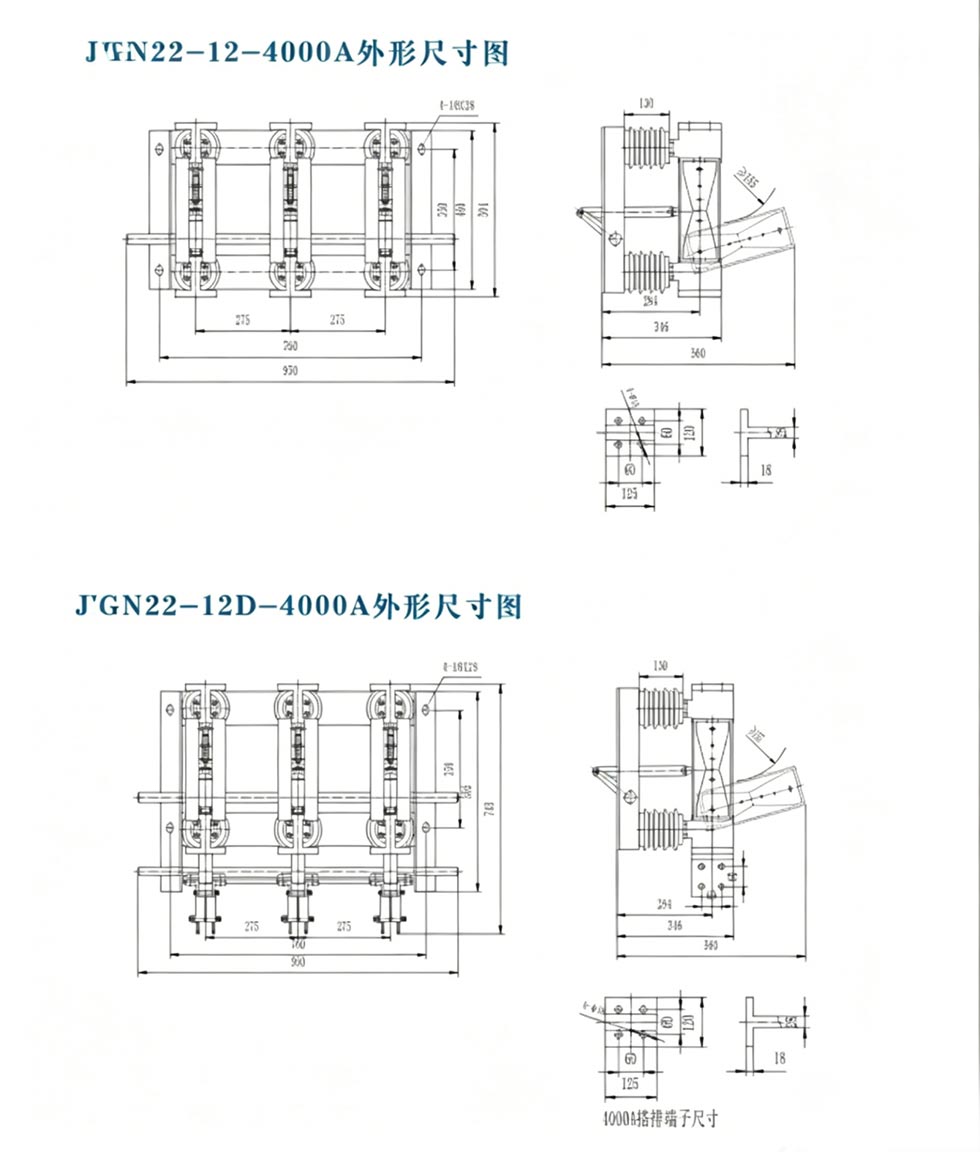

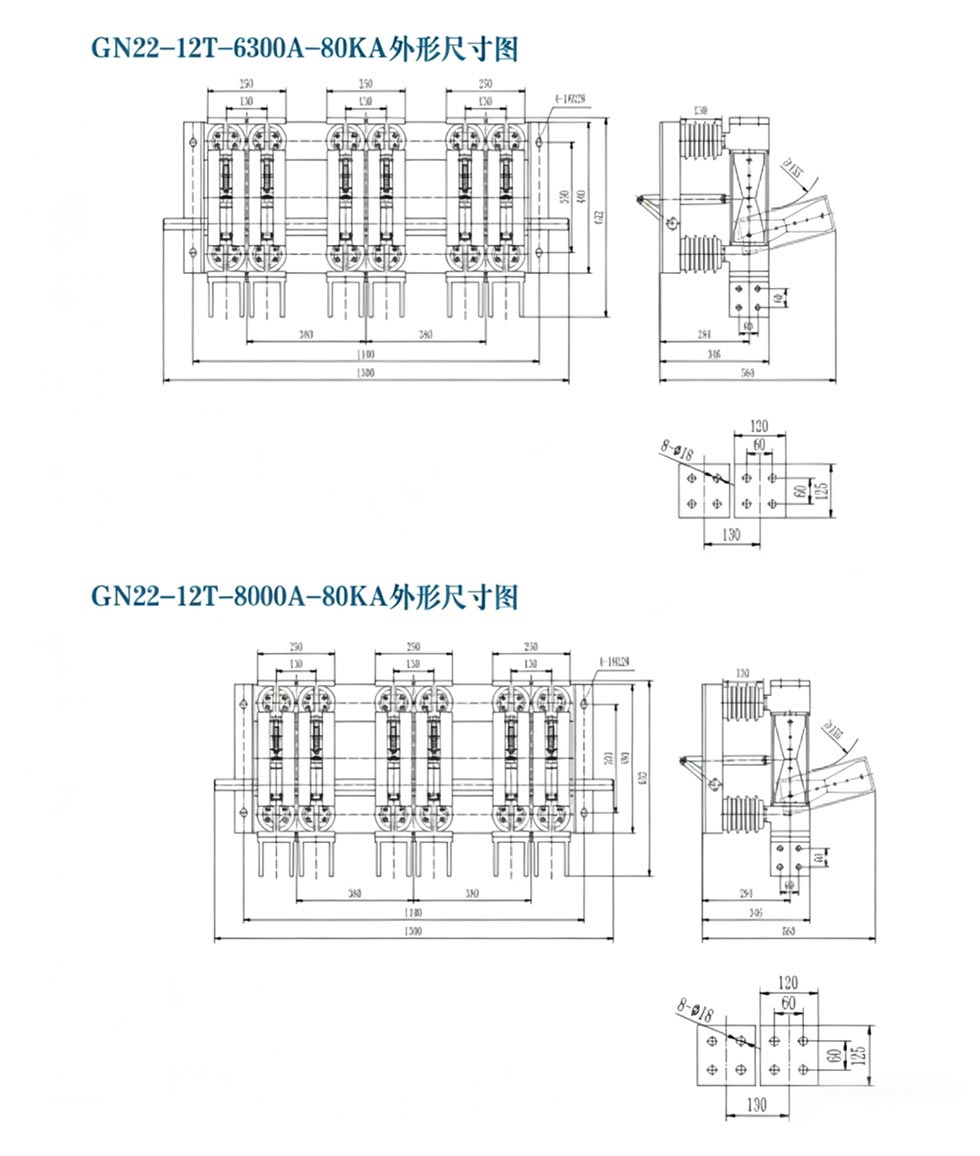

Ytterdimension

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

Praktisk tillämpning

Fall: En stor stålfabrik i östra Kina behövde utrusta sitt 20kV generatoruttagssystem med högströmsisolering utrustning. Anläggningsmiljön var hård (mycket damm, klass IV-föroreningar) och hade höga strömkrav (8000A), vilket ställer höga krav på utrustningens tillförlitlighet. Till slut valde fabriken Usune GN□-20DW/8000-80 frånskiljare. De viktigaste skälen var dess föroreningsbeständiga design, anpassningsförmåga till klass IV föroreningsmiljöer, 8000A märkström som matchar generatorns utgångsbelastning och integrerad jordningsbrytare säkerställa underhållssäkerhet. Sedan den togs i drift 2023 har utrustningen fungerat stabilt i över två år, ger tillförlitlig isolering under månatligt underhåll, vilket eliminerar risken för elektriska stötar. Den föroreningsbeständiga isolatorer visar inga tydliga åldrings- eller utsläppsmärken, vilket avsevärt minskar underhållet frekvens och kostnader, vilket bevisar att Usune GN-seriens frånskiljarbrytare är ett idealiskt val för tunga belastningar industriella kraftsystem.

FAQ

F1: Vad är kärnskillnaden mellan en frånskiljare och en lastbrytare?

A1: En frånskiljare är en tomgångsbrytare utan ljusbågssläckningsförmåga; det är bara van vid isolera kretsen efter att strömbrytaren kopplar bort belastningen. En lastbrytare kan koppla bort en viss last nuvarande. GN-seriens frånskiljarbrytare ger ett synligt isoleringsgap, vilket garanterar absolut säkerhet under underhåll.

F2: Kan GN-seriens isoleringsbrytare för inomhustyp fungera normalt i områden på hög höjd (≥2500m)?

A2: Ja. Standardmodellen är lämplig för höjder ≤2000m. För höjder ≥2500m kan Usune förbättra isoleringen och mekanisk prestanda enligt användarens behov för att säkerställa stabil drift av utrustningen.

F3: Vilket underhåll krävs för GN-seriens frånskiljare?

A3: Regelbundet underhåll inkluderar: (1) Kontrollera isolatorer för sprickor och utsläppsmärken; (2) Test av kontakttryck och temperatur (≤70℃ vid märkström); (3) Verifiera integriteten hos jordningsbrytaren och förreglingsanordningen; (4) Regelbundet smörjning av manövermekanismen. Korrekt underhåll kan garantera en livslängd på 20-30 år.

Usune GN-serien Indoor Type Isolation Switch kombinerar avancerad teknik, pålitlig prestanda och bred anpassningsförmåga, vilket gör den till den föredragna produkten för stora kraftverk, stålverk och industriella kraftsystem. Som en ledande tillverkare i Kinas högspänningsindustri, Zhejiang Usune Electric Co., Ltd., som förlitar sig på dess professionella FoU-team, strikta kvalitetskontrollsystem och rika projekterfarenhet ger användarna högkvalitativa produkter och skräddarsydda lösningar. Oavsett om det gäller nya projekt eller utrustningsuppgraderingar, kan det ge säkra, stabilt och effektivt strömisoleringsskydd.
