Rmu Load Break Switch

Usune RMU Load Break Switch innehåller huvudsakligen tre typer av oberoende utvecklade produkter: inomhus AC högspännings SF6 lastbrytare, lastbrytare-säkringskombinationsapparater och kabelhuvudmonterade lastbrytare, som täcker modellerna FLN36-12D (lastbrytare) och FLRN36-12D (kombinationsapparat för lastbrytare-säkring). Dessa produkter kan möta behoven i olika energidistributionsscenarier och är särskilt lämpliga för komplexet operativa krav i Kinas kraftsystem. Som en kärnprodukt av Zhejiang Usune Electric Co., Ltd., detta switch tillverkas i företagets moderna fabrik och genomgår rigorösa kvalitetstester under hela processen för att säkerställa stabil och pålitlig prestanda.

Kärnfördelar

1. Usune har varit djupt involverad i FoU och produktion av högspänningsutrustning i många år, samlar rik erfarenhet av fälttillämpningar. RMU lastbrytare har använts i stor utsträckning i tusentals projekt både nationellt och internationellt, verifiera dess anpassningsförmåga och tillförlitlighet i olika miljöer.

2. RMU Load Break Switch har utvecklats oberoende av Usunes professionella FoU-team och absorberar avancerad utländsk teknologi och optimera dess design för att passa de faktiska egenskaperna hos Kinas kraftsystem. dess ljusbågssläckningsprincip, strukturell design och manövermekanism återspeglar alla djup professionell expertis inom området för högspänningsställverk.

3. Produkten har klarat en komplett uppsättning typtester och dess prestanda överensstämmer helt med GB 3804, GB 16926, IEC 60265 och IEC 60420-standarderna, som visar dess tekniska auktoritet och överensstämmelse.

4. Med hjälp av en speciell dynamisk och statisk tätningsstruktur, har den utmärkta tätningsprestanda och är utrustad med en visuell tryckmätare för realtidsövervakning. Pålitliga mekaniska förreglingar garanterar driftsäkerhet. Som Usune är en professionell tillverkare och tillhandahåller omfattande service efter försäljning, vilket ytterligare stärker kundernas förtroende.

Strukturella egenskaper

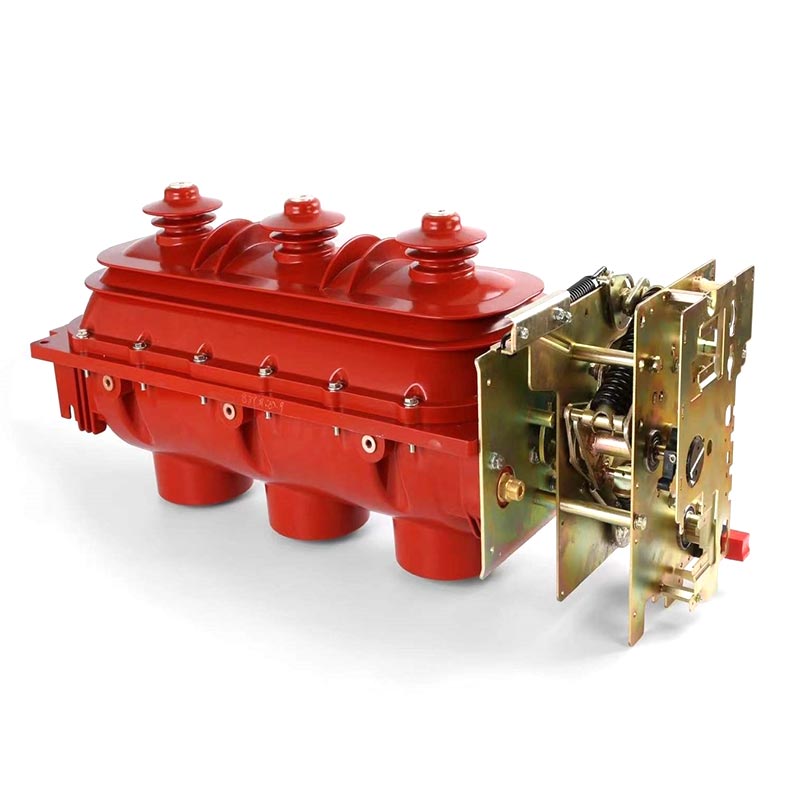

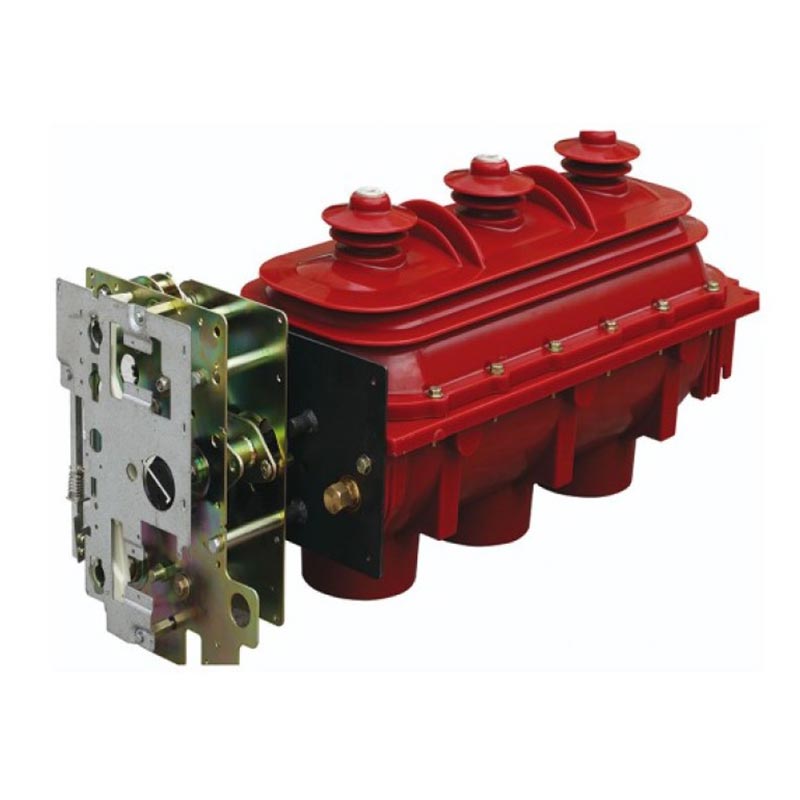

1. Lastbrytaren och kombinerade elektriska apparater består av ett enhetligt isolerat hus, strömbrytarkropp, fjäder manövermekanism, säkringshållare och säkringsutlösningssystem. Kabelhuvudmonterade lastbrytare är utrustade med en dedikerat isolerat hus och en universell fjädermanövermekanism.

2. De övre och nedre höljena är gjutna med epoxiharts för att bilda en förseglad, gasfylld inre hålighet. Rotationen av den gemensamma rörliga kontakten uppnår tre lägen: "stängning", "öppning" och "jordning", vilket säkerställer flexibel och pålitlig omkoppling.

3. Framsidan av mekanismlådan är utrustad med en SF6 tryckmätare och en lägesindikator. Positionen indikatorn är direkt kopplad till den rörliga kontaktens drivaxel, vilket säkerställer exakt och tillförlitlig indikering.

4. En tryckavlastningsport finns på baksidan av huset. Vid inre övertryck på grund av ett fel, gas släpps ut bakåt, vilket förhindrar utkast framåt och säkerställer personalens säkerhet.

5. Pålitliga mekaniska förreglingar finns mellan lastbrytaren och jordningsbrytaren och mellan jordningsbrytare och framdörren (panelmatchning) för att undvika risken för felmanövrering.

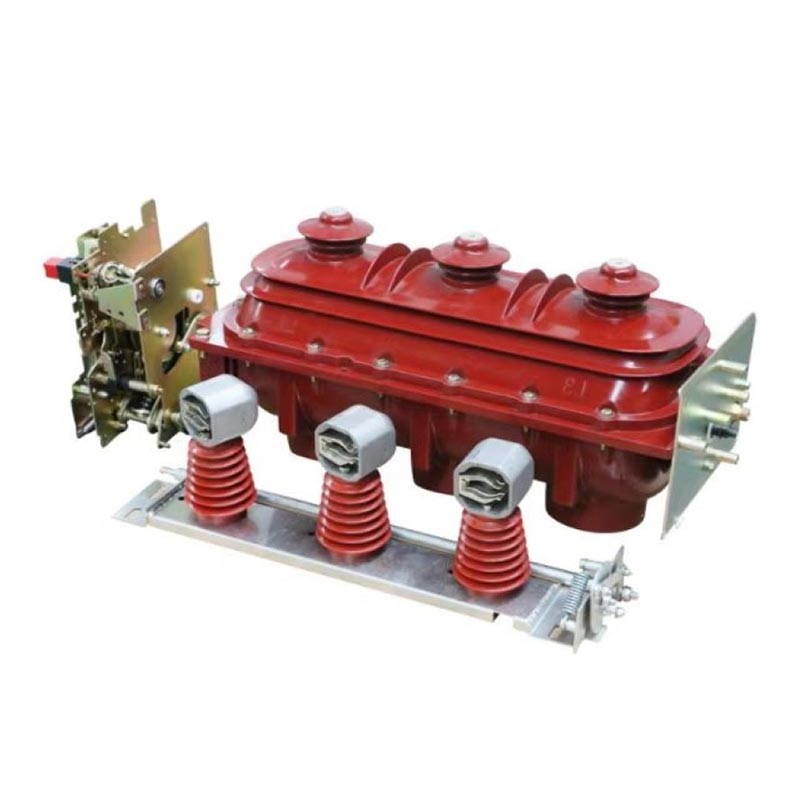

6. Kabelterminalmonterade belastningsomkopplare är utrustade med anti-touch frontkabelkontakter som stöder högspänning kabelanslutningar vid både inkommande och utgående ändar, och är speciellt utformade för kabelgrenar/korsning lådor.

Bågsläckningsprincip

RMU Load Break Switch använder SF6-gas som ljusbågssläckningsmedium och uppvisar utmärkt ljusbågsläckning prestanda. När omkopplaren bryter strömmen separeras de rörliga och stationära kontakterna, vilket skapar en båge. Drivs av ett permanent magnetfält, roterar bågen snabbt runt kontakterna, vilket uppnår snabb avjonisering och kylning, släckning vid den nuvarande nollgenomgångspunkten; efter brytning, ett dubbelbrottsgap med en hög nivå på isoleringsisolering bildas, vilket resulterar i stark brottkapacitet, minimalt kontaktslitage och långvarig elektrisk livet.

Driftsmekanism

1. Typ II manuell fjädermanövermekanism

Används för omkoppling, stängning, öppning och jordning av lastbrytaren. Det övre manöverhålet styr jordningsbrytaren och det nedre manöverhålet styr belastningsomkopplaren; efter stängning, våren resan lagrar energi synkront, och utlösningen kan endast släppas via en manuell knapp eller säkringssignal.

2. Typ II elektrisk fjäderdriftmekanism

Baserat på den manuella mekanismen lägger denna design till en motorenergilagringsenhet och en utlösningsspole. Manuell och elektrisk driften är oberoende och stör inte varandra. Den stöder fjärrkontroll och drift spänningen inkluderar AC220V, DC220V, DC110V och DC48V.

Driftsvillkor

1. Normala driftförhållanden

- Omgivningstemperatur: −25 °C ~ +40 °C
- Höjd: Inte överstigande 2000m
- Luftfuktighet: Daglig genomsnittlig relativ luftfuktighet ≤95%; månatlig genomsnittlig relativ luftfuktighet ≤90%; daglig genomsnittlig vattenånga tryck ≤2,2kPa; månatligt medelvattenångtryck ≤1,8kPa
- Omgivande luft fri från betydande damm, rök, frätande/antändliga gaser, ångor och saltstänk
- Externa vibrationer och seismiska störningar är försumbara
- Sekundärkretsinducerad elektromagnetisk störningsamplitud ≤1,6kV

2. Särskilda driftsvillkor

Enligt GB/T 11022-1999 "Common Technical Requirements for High Voltage Switchgear and Controlgear Standards", strömbrytaren ska fungera under normala förhållanden; om de faktiska driftsförhållandena avviker från normalområdet (såsom höjd över 2000m, för hög temperatur, hög luftfuktighet och lätt kondens, etc.), behöver användaren för att nå en överenskommelse med tillverkaren.

Huvudsakliga tekniska parametrar

Säkrings tekniska parametrar

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

Faktiska ansökningsfall

Fall 1: Energidistributionsprojekt i ett bostadsområde i Hangzhou, Kina Ett stort bostadsområde i Hangzhou, med höga krav på strömförsörjningsstabilitet och säkerhet, valde Usune FLRN36-12D lastbrytning switch-säkring kombinationsapparat som sin kärnkraftdistributionsutrustning efter jämförelse. Installerad i samhällets transformatorstation, den ansvarar för omkoppling och skydd av kraftledningar för 8 bostäder byggnader (1200 hushåll). Sedan den togs i drift 2024 har utrustningen fungerat stabilt i över 12 månader utan att snubbla eller strömavbrott. Dess pålitliga sammanlåsningsdesign och SF6-bågsläckande prestanda effektivt förhindra strömavbrott orsakade av felströmmar, vilket säkerställer invånarnas normala liv. Som leverantör för Detta projekt tillhandahöll Usune installationsvägledning och regelbundna underhållstjänster på plats, vilket fick mycket beröm från samhällsfastighetsförvaltningen och boende.

FAQ

F1: Vilka standarder uppfyller Usune RMU Load Break Switch, och hur garanteras dess tillförlitliga prestanda?

A1: Produkten har klarat en komplett uppsättning typtester och dess prestanda överensstämmer helt med GB 3804 "3kV~63kV AC High Voltage Load Break Switch", GB 16926 "High Voltage Load Break Switch-Fuse Combination Appliance", och IEC 60265 och IEC 60420-standarderna. Dessutom är produkten självständigt utvecklad av Usune, med strikt kvalitetskontroll genom hela processen från råvaruanskaffning till fabrikstillverkning och testning. Dess unika dynamik och statisk tätningsstruktur, tryckövervakning i realtid och pålitliga mekaniska förreglingar säkerställer alla långsiktighet stabil drift.

F2: Kan Usune RMU Load Break Switch användas i speciella miljöer som hög höjd och hög luftfuktighet?

A2: Produkten är designad för att vara kompatibel med normala driftsförhållanden (höjd ≤ 2000m, temperatur −25 °C ~ +40 °C, etc.). Om faktiska driftsförhållanden avviker från det normala området (t.ex. en höjd över 2000m, för hög temperatur, hög luftfuktighet och kondens), måste användare rådgöra med tillverkaren (Zhejiang Usune Electric Co., Ltd.) i förväg. Usunes professionella FoU-team kan tillhandahålla skräddarsydda lösningar baserade på specifika miljöer för att säkerställa stabil produktdrift.
