SF₆-kretsbrytare: En kritisk komponent i högspänningsnät, som levererar överlägsen prestanda genom hög elektronegativitet och en bågsläckande förmåga som är 100 gånger högre än luft.

Bågsläckande medium: SF6-gas

Nyckelegenskap:Utmärkt affinitet mellan molekyler och fria elektroner

Underhållskrav:Särskilda förberedelser krävs innan större översyn

Användningsområde:Högspänningskraftindustrin

SF₆-brytare är kritiska komponenter i elnätet, vilket väsentligt påverkar tillförlitligheten av nätdrift.

I. Bågsläckningsmekanism för SF₆-gas

När elektroner kolliderar med SF₆-molekyler kombineras de för att bilda tunga negativa joner med en sannolikhet på nästan 100 %. Denna egenskap är av enormt praktiskt värde för avjoniseringen av den kvarvarande bågkolonnen och bågsläckningsprocessen.

SF6 besitter stark elektronegativitet; dess molekyler fångar snabbt fria elektroner för att bilda negativa joner. Eftersom negativa joner har extremt låg elektrisk ledningsförmåga, återhämtar sig den dielektriska styrkan hos båggapet snabbt, vilket resulterar i överlägsen bågsläckande prestanda.

Vid standardatmosfärstryck (1,01 × 10⁵ Pa) är ljusbågsdämpningsförmågan hos SF₆100 gånger så mycket som luft. Dessutom bryts inte SF₆ ned efter ljusbågssläckning och kan återanvändas.

II. Fördelar och modeller av SF₆ effektbrytare

Genom att utnyttja de utmärkta isolerings- och ljusbågsdämpande egenskaperna hos SF₆-gas erbjuder dessa strömbrytare flera fördelar:

• Hög brytkapacitet
• Hög beständighetsspänning mellan kontakter
• Högt antal tillåtna på varandra följande brytoperationer
• Lämplighet för frekvent drift
• Lågt ljud
• Ingen brandrisk
• Minimalt mekaniskt och elektriskt slitage

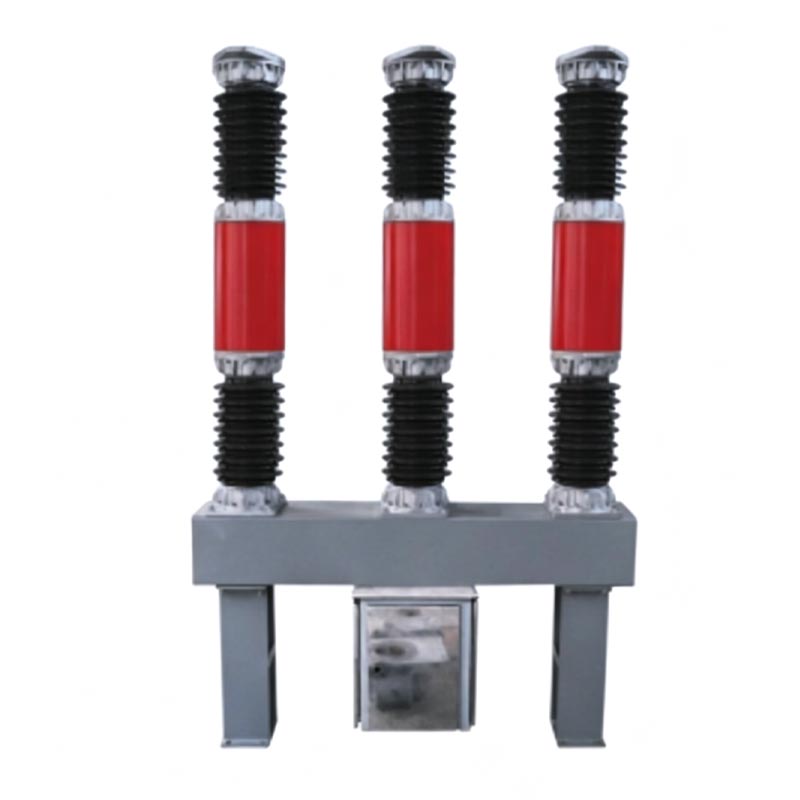

Som högpresterande, nästan underhållsfria enheter, används SF₆-kretsbrytare allt oftare i högspänningskretsar. Två vanliga modeller ärLN1-35ochHB36.

III. Begränsningar och förbättringsstrategier

Medan renSF6-gasär ett utmärkt ljusbågsdämpande medium, det har begränsningar i ofta använd elektrisk lågspänningsutrustning:

• Bågar som genereras under frekvent växling utlöser reaktioner mellan metallångor och SF₆-nedbrytningsprodukter, vilket ger fina pulver (t.ex. hydrofluorider, tiosulfater) som avsätts på kontaktytor, korroderar kontakter och ökar kontaktmotståndet.
• Under elektrisk urladdning vid hög temperatur sönderdelas SF₆ till frätande gaser, som allvarligt kan korrodera aluminiumlegeringar och skada fenolhartslaminat och porslinsisoleringskomponenter.

Förbättringsstrategi:När SF₆ blandas med kväve (N₂) med en SF6-volymfraktion över 20 %–30 %, uppnår blandningen en dielektrisk hållfasthet jämförbar med ren SF₆ samtidigt som den minskar korrosiviteten avsevärt. Följaktligen används SF6–N₂-blandningar i stor utsträckning i praktiska tillämpningar.
