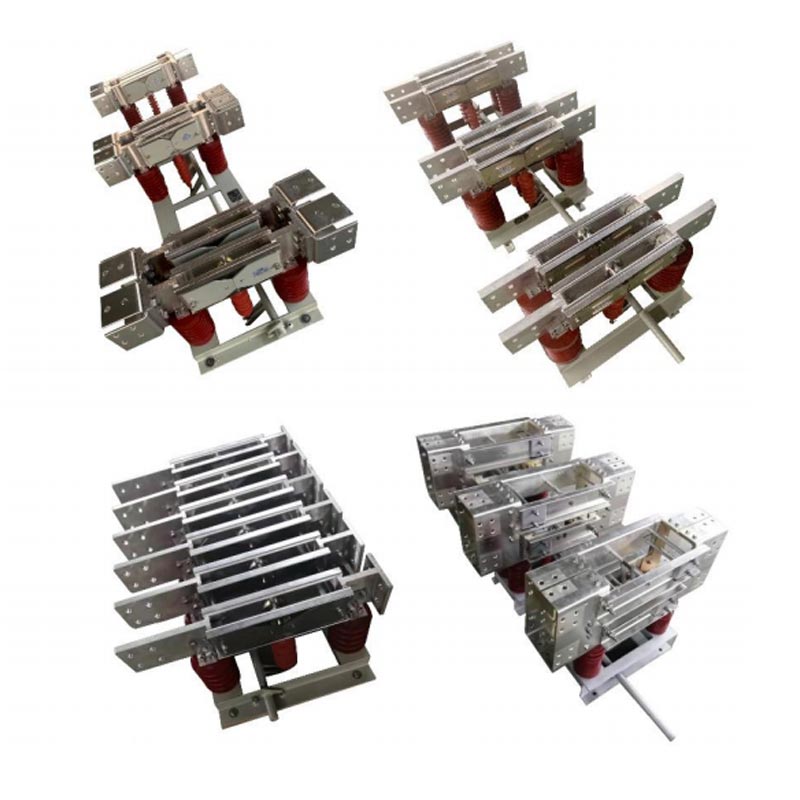

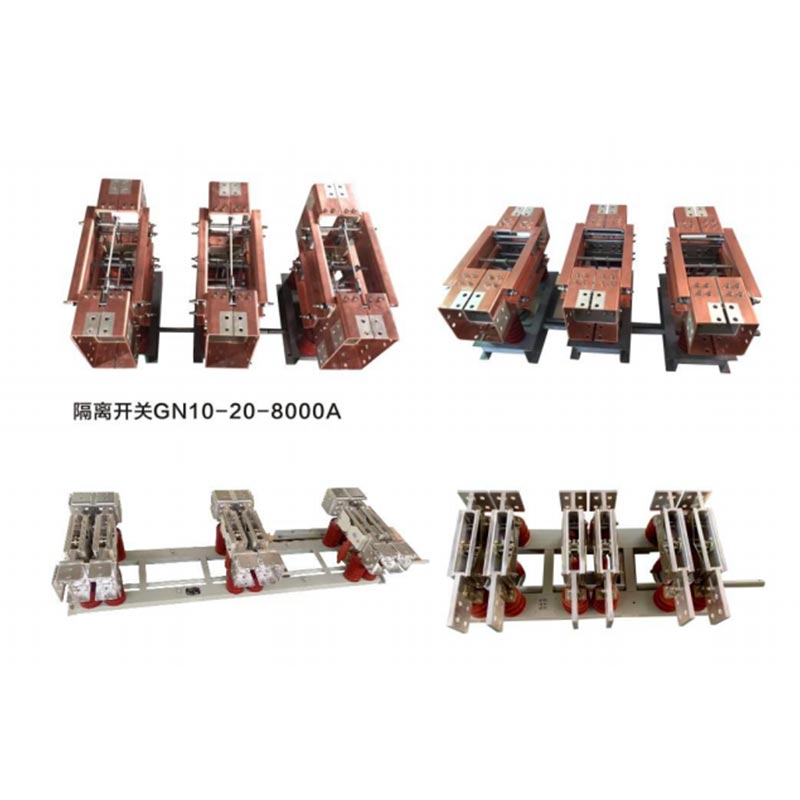

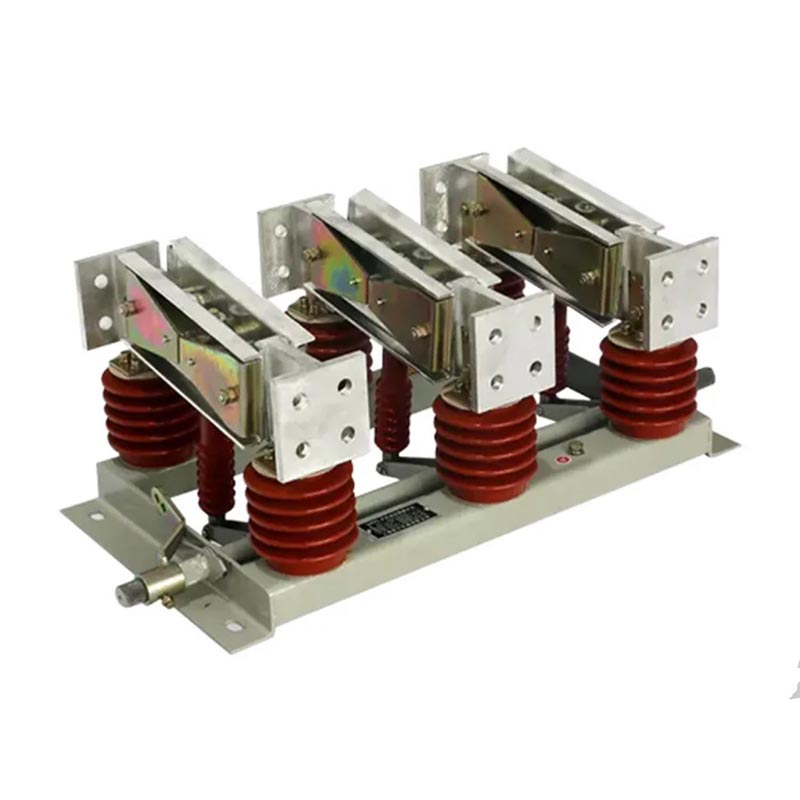

Inomhusluftisoleringsbrytare

Usune GN-serien Indoor Air Isolation Switch är en kärnelektrisk högspänningsprodukt som utvecklats oberoende av Zhejiang Usune Electric Co., Ltd., en ledande leverantör av högspänningsutrustning i Kina. Integrering av den senaste inhemska FoU-tekniken och tillverkningsprocesserna är den speciellt designad för högström driftsförhållanden vid generatoruttag i stora kraftverk och stålverk, vilket fyller marknadsluckan för högpresterande högströmsfrånskiljare inomhus.

Denna switch har en flexibel strukturell design, vilket gör att den kan monteras till tre oberoende enpoliga enheter eller konfigurerad som en trepolig integrerad enhet för att passa olika rumsliga layouter och användningskrav, beroende på installationsbehov på plats. Dess kärnfunktion är att ge tillförlitlig strömisolering under tiden underhåll av elektrisk utrustning och system. Genom att skapa ett tydligt avbrott i kretsen säkerställer det säkerheten för underhållspersonal och utrustningens integritet, uppfyller de centrala säkerhetskraven för högspänningsisolering kraftsystem.

Produktdesign och modellbeskrivning

1. Strukturella designfördelar

Usune GN-serien antar en vetenskapligt robust strukturell design som kombinerar kompakt layout och bekväm operation. Den trepoliga integrerade konfigurationen sparar effektivt installationsutrymme, medan den oberoende enpolig design underlättar individuellt underhåll och utbyte, vilket ökar produktens flexibilitet och underhållbarhet. Switchen använder högkvalitativa ledande och isolerande material, vilket säkerställer utmärkt ledningsförmåga samtidigt som den förbättrar isoleringsprestanda och livslängd, uppfyller de långsiktiga stabila driftkraven högspänningsmiljöer inomhus.

2. Modellkodsförklaring

Usune GN-seriens Indoor Air Isolation Switch modellnummer följer standardiserade kodningsregler, vilket gör dem tydliga och lätt att förstå, vilket gör att kunderna kan välja lämplig specifikation enligt deras faktiska behov. Typiska modeller är GN□--20DW/8000--80. De specifika betydelserna av varje kod (från vänster till höger) är följande:

- G: Frånkopplingsbrytare (kärnprodukttyp, som indikerar produktens huvudfunktion för strömisolering)
- N: Inomhustyp (anger att produkten är designad för inomhusinstallation)
- □: Designserienummer (särskiljer olika designversioner inom samma serie)
- 20: Märkspänning (enhet: kV, indikerar den högsta spänningen som omkopplaren kan stå emot stabilt)
- D: Strömbrytare med jordning (utrustad med jordningsfunktion för att säkerställa säker urladdning under underhåll)
- W: Anti-föroreningstyp (förbättrad anti-föroreningsprestanda, lämplig för tuffa inomhusmiljöer med hög föroreningsnivåer)
- 8000: Märkström (enhet: A, indikerar den maximala strömmen strömbrytaren kan motstå kontinuerligt)
- 80: Nominell korttidsmotståndsström (enhet: kA, indikerar den maximala kortslutningsströmmen strömbrytaren kan stå emot inom en angiven tid)

Tekniska parametrar

Usune följer principen om professionell precision; GN-serien Indoor Air Isolation... Strömställaren har omfattande tekniska parametrar för att möta olika behov i olika industriella scenarier. Alla parametrar genomgår rigorös fabrikstestning och verifiering för att säkerställa överensstämmelse med standarder och stabil produktprestanda:

- Spänningsklass: 12kV, 20kV, 35kV (Tre specifikationer för att passa olika högspänningssystemkonfigurationer)
- Strömvärde: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (åtta specifikationer för att passa högström förhållanden vid generatorutgångar)
- Produkttyp: Ojordad, Enkeljordad, Genomgående väggtyp (Tre typer för att passa olika installationer miljöer och funktionskrav)

Användningsvillkor

1. Omgivningstemperatur: -50℃～+50℃ (stabil drift i extrema temperaturmiljöer)
2. Höjd: ≤2000m (anpassningsförmågan kan förbättras på begäran för höjder ≥2500m)
3. Vindtryck: ≤700Pa (motsvarande vindhastighet ≤34m/s, lämplig för välventilerade inomhusmiljöer)
4. Seismisk intensitet: ≤8 (tål måttliga jordbävningspåverkan, vilket säkerställer stabil drift i jordbävningsbenägen områden)
5. Istjocklek: ≤20 mm (lämplig för kalla inomhusmiljöer där isbildning är möjlig)
6. Föroreningsgrad: Klass III, IV (föroreningssäker design, lämplig för inomhusmiljöer med hög damm eller kemisk förorening)
7. Installationsplats: Fri från brandfarliga och explosiva faror, kemisk korrosion och kraftiga vibrationer (särskilda användningsvillkor kan bestämmas genom förhandlingar mellan användaren och tillverkaren)

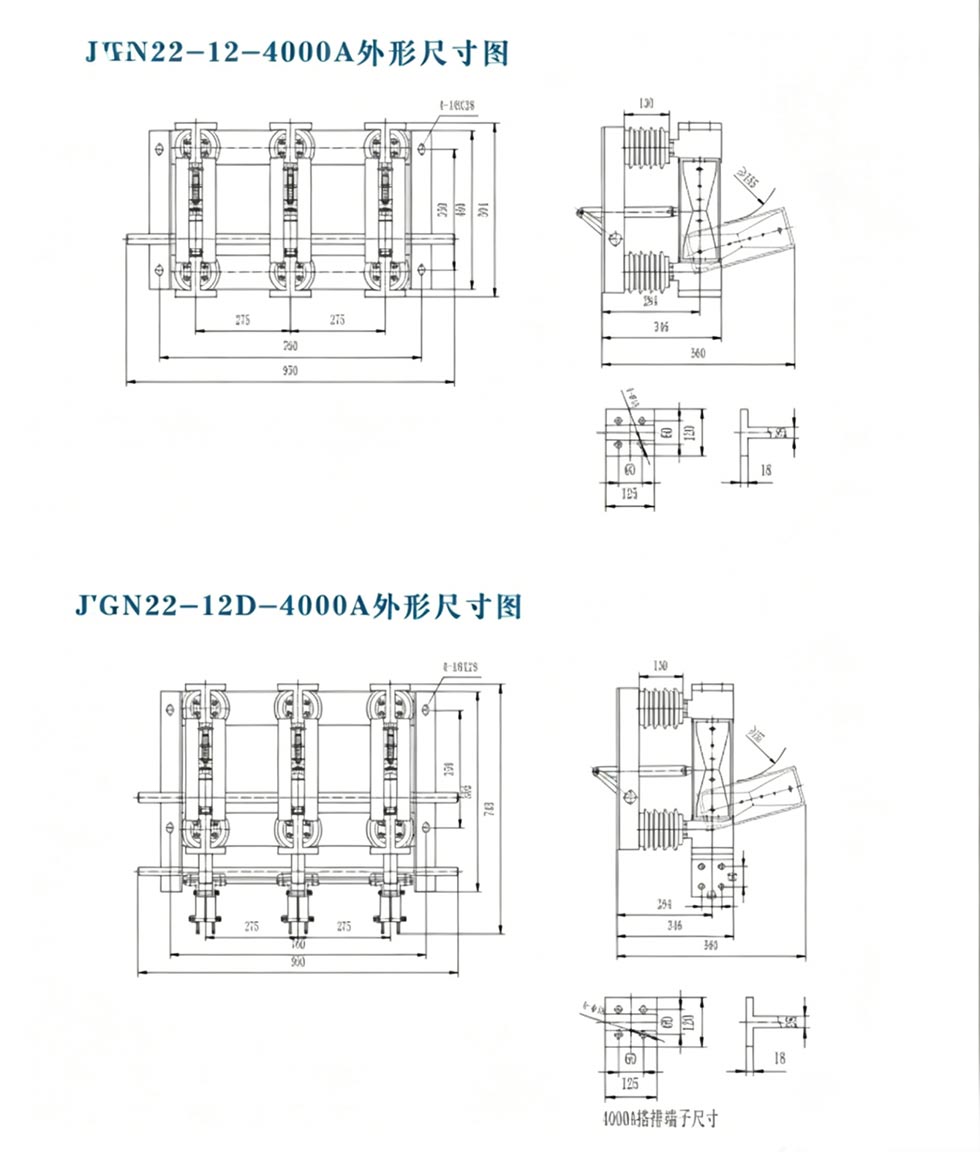

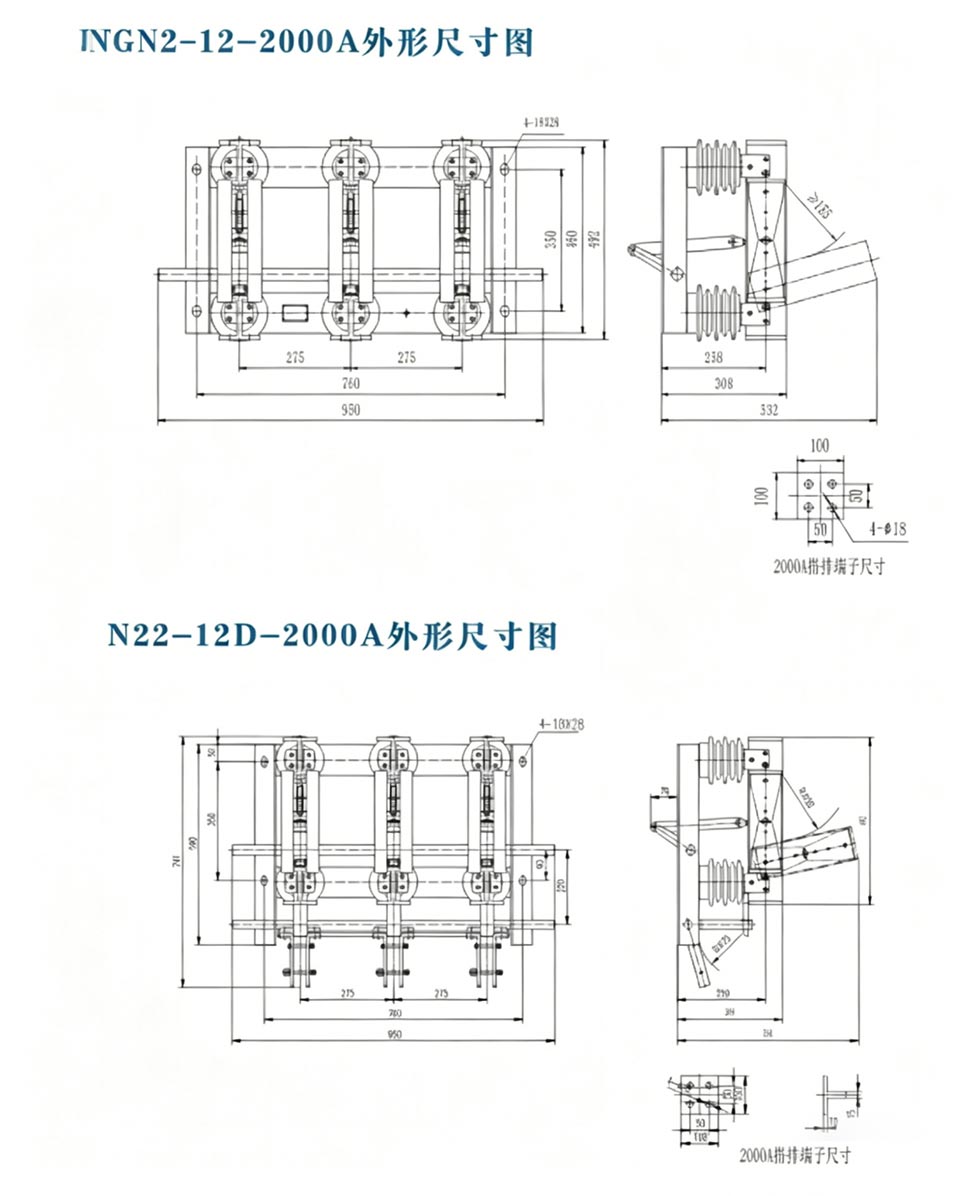

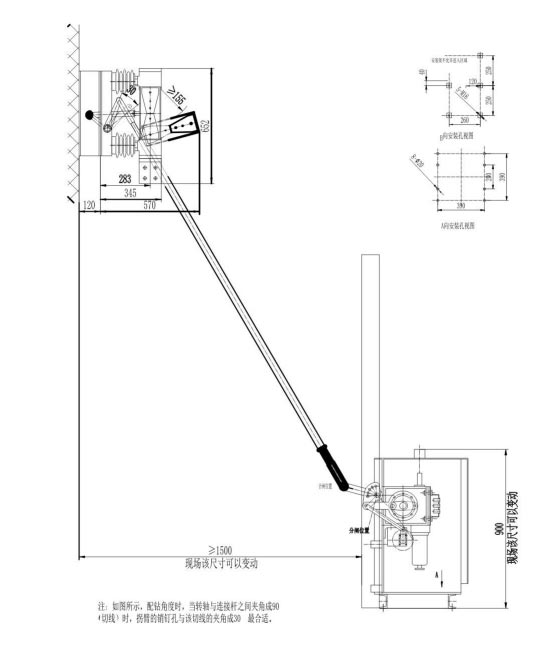

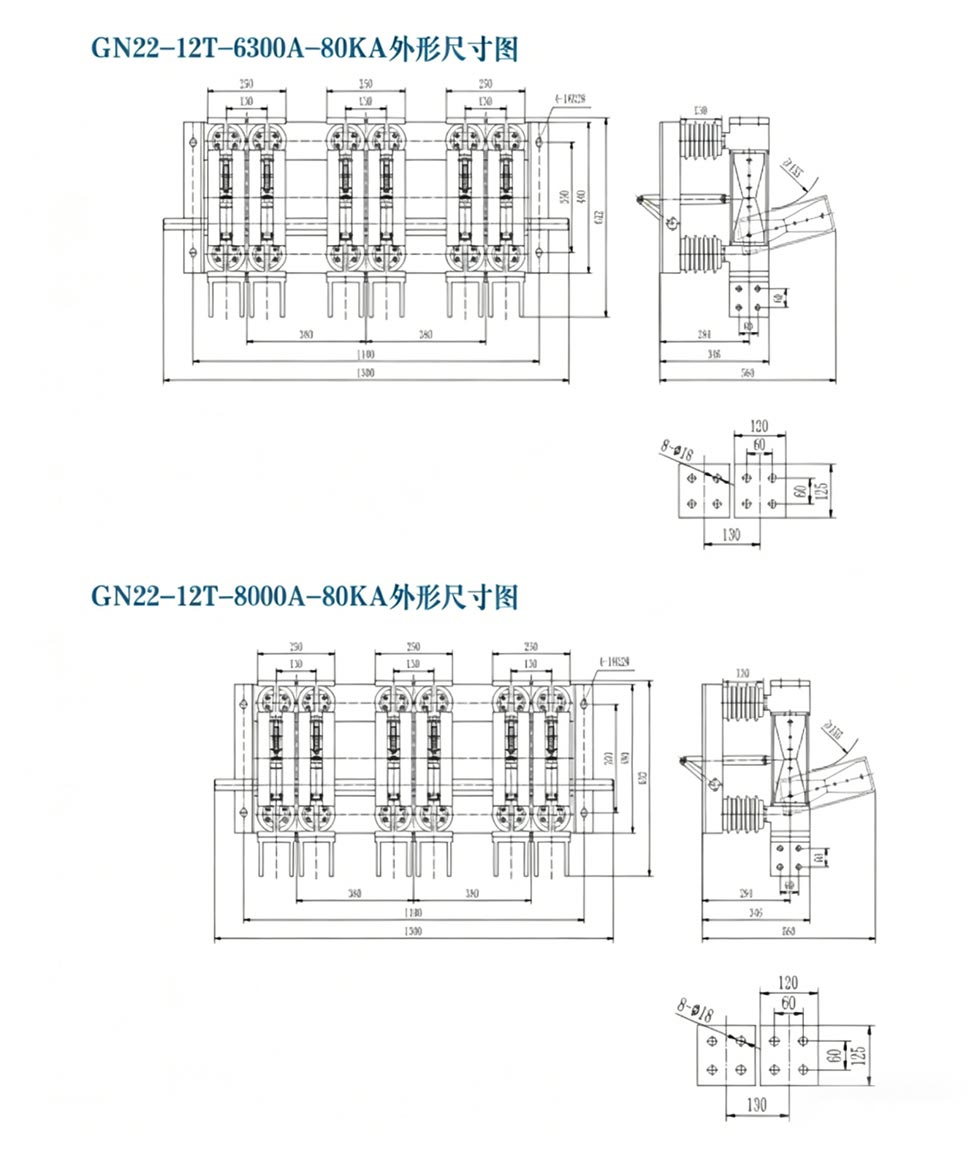

Ytterdimension

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

Verkliga applikationsfall

Fallstudie: Stort koleldat kraftverk i Shandong, Kina

Ett stort koleldat kraftverk i Shandongprovinsen, Kina, med en installerad kapacitet på 2×600MW, kräver en högströmsbrytare vid generatoruttaget för att säkerställa säkert underhåll av generatorenheterna och strömmen systemet. Efter djupgående undersökningar och jämförelse valde kraftverket Usune GN-serien 20kV/8000A inomhus högspänningsbrytare (med jordningsbrytare, föroreningssäker typ). Som utsedd tillverkare, Usune ger skräddarsydd installationsvägledning och service efter försäljning. Produkten har fungerat stabilt i tre år sedan den togs i bruk 2023.

Under drift klarade strömbrytaren testet av hög ström och hård inomhusmiljö (föroreningsnivå IV) utan några fel som dålig kontakt eller isoleringsskador. Den uppfyllde effektivt uppgiften att isolera kraften under underhåll av generatoraggregat, vilket säkerställer underhållspersonalens säkerhet och normal drift av strömmen växt. Kunden uppskattar produktens prestanda och Usunes professionella service och har undertecknat ett långsiktigt samarbetsavtal med Usune, som utser den som leverantör av frånkopplingsbrytare.

FAQ

F1: Vad är kärnfunktionen hos Usune GN-seriens inomhusluftisoleringsbrytare, och kan den användas för att avbryta belastningsström?

A1: Kärnfunktionen är att tillhandahålla tillförlitlig strömisolering under underhåll av elektrisk utrustning och system. Genom att skapa ett tydligt avbrott i kretsen säkerställer det säkerheten för underhållspersonal och utrustning. Det är viktigt att betona att denna produkt är en strömisoleringsenhet, inte en lastfrånskiljare. Det kan den inte användas för att avbryta lastström eller kortslutningsström; den kan endast användas när kretsen är avlastad eller efter att lastströmmen har avbrutits av annan kopplingsutrustning.

F2: Kan Usune GN-seriens inomhusluftisoleringsbrytare anpassas för att möta specifika användningsförhållanden på plats?

A2: Ja. Som en professionell tillverkare har Usune omfattande FoU- och anpassningsmöjligheter. För användare med speciella användningsförhållanden (som höjd ≥2500m, speciella föroreningsnivåer eller speciell installation utrymmeskrav), kan vi engagera oss i djupgående kommunikation för att justera produktdesign och parametrar baserat på faktiska förhållanden på plats, vilket ger skräddarsydda lösningar. Särskilda användningsförhållanden bestäms genom förhandling mellan användaren och tillverkaren för att säkerställa att produkten är lämplig för arbete på plats miljö och faktiska behov.
