Högspänningsfrånskiljare

Usune GW8- och GW13-seriens högspänningsfrånskiljare för transformatorns neutrala jordningssystem är utomhus med högspänning elektrisk utrustning speciellt utformad för jordningssystem för transformatorn. Lämplig för 50Hz/60Hz AC system finns de i 40,5 kV, 72 kV och 110 kV spänningsspecifikationer. Deras kärnfunktion är att säkert byta transformatorns nollpunktsanslutningsläge under tomgångsförhållanden, som uppfyller säkerhetskraven för kraft byte av systemdriftläge och underhåll av utrustning.

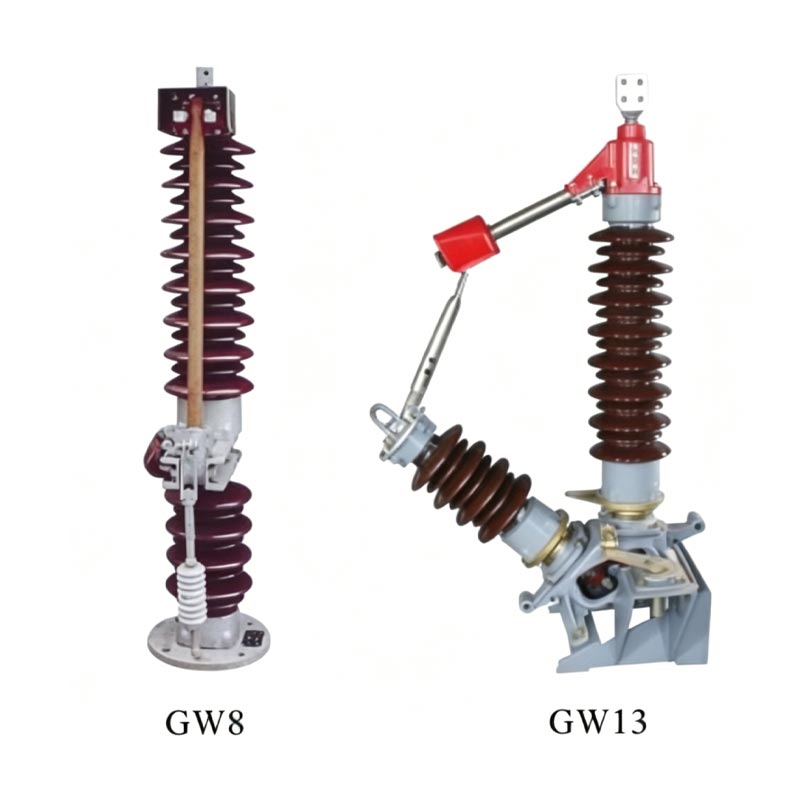

Produktmodeller och driftsmekanismer

1. GW8-serien: Kan utrustas med en elektrisk manövermekanism av CJ-typ eller en manuell manövermekanism av CS8-typ, lämplig för neutralpunktsjordscenarier i konventionella transformatorstationer.

2. GW13-serien: Kan utrustas med en elektrisk manövermekanism av CJ-typ eller en manuell manövrering av CS14-typ mekanism, som erbjuder mer flexibel drift och högre tillförlitlighet.

Produktstruktur

GW8- och GW13-seriens högspänningsfrånskiljare för transformatorns neutrala jordsystem använder en enpolig struktur, huvudsakligen sammansatt av en stolpkropp och en manövermekanism.

1. Stångkropp

Inkluderar en bas, stolpisolator, ledande arm, kontakter etc. Stolpisolatorn ger tillförlitlig elektrisk isolering, den ledande armen och kontakterna bildar den ledande huvudkretsen, och basen säkerställer stabil installation.

2. Driftsmekanism

Driver den ledande armen att rotera via ett länkage, vilket inser frånskiljarens öppnings- och stängningsverkan byta. Exakt positionering och stabil drift säkerställer en tydlig och pålitlig frånkoppling efter öppning.

Produktegenskaper och fördelar

1. Hög säkerhetsprestanda

Använder högkvalitativa isoleringsmaterial och precisionskontaktdesign, med utmärkt isoleringshållfasthet och ljusbågssläckande prestanda, säkerställer säker tomgångsomkoppling.

2. Flexibel drift

Stöder både elektriska och manuella driftlägen, anpassar sig till automatisk styrning och manuell drift på plats olika scenariers behov.

3. Stark miljöanpassningsförmåga

Designad speciellt för utomhusbruk, resistent mot höga och låga temperaturer, fukt, korrosion och föroreningar, lämplig för olika tuffa utomhusmiljöer.

4. Stabil och pålitlig drift

Strikt materialval och processkontroll, tillsammans med ett omfattande kvalitetsledningssystem, resulterar i en låg felfrekvens och långsiktigt stabil drift.

5. Enkel struktur och bekvämt underhåll

Kompakt struktur, enkel installation och underhåll, vilket effektivt minskar efterföljande drift och underhåll kostnader.

Ansökningsfall

Fall 1: 220kV urban transformatorstation i östra Kina

En 220kV stadscentral i östra Kina använder Usune GW8-110kV högspänningsfrånskiljare för transformator Neutralt jordsystem för sin huvudtransformator. Denna transformatorstation ansvarar för strömförsörjningen till staden center, vilket kräver extremt hög utrustnings tillförlitlighet och säkerhet. Sedan driftsättningen 2022 har utrustningen har framgångsrikt genomfört tusentals neutralpunktsväxlingsoperationer. Vid årligt underhåll och nät Driftlägesjusteringar, dess flexibla funktion och pålitliga kontaktprestanda har effektivt säkerställt personlig säkerhet för underhållspersonal och stabil drift av elnätet.

Fallstudie 2: Northwest Wind Farm Transformatorstation

En stor vindkraftsstation i nordvästra Kina valde Usune GW13-72kV högspänningsfrånskiljare för transformatorns neutrala jordsystem. Regionen har tuffa naturförhållanden, med stora temperaturskillnader, starka vindar och sandstormar och hög höjd. Produkterna i GW13-serien, med sin utmärkta utomhusanpassning och korrosion motstånd, har fungerat stabilt i över tre år och samarbetar effektivt med vindkraftstransformatorn jordningsskyddssystem för neutral punkt för att säkerställa säker och stabil drift av vindkraftsproduktionen system och smidig nätanslutning av el.

Huvudsakliga tekniska parametrar

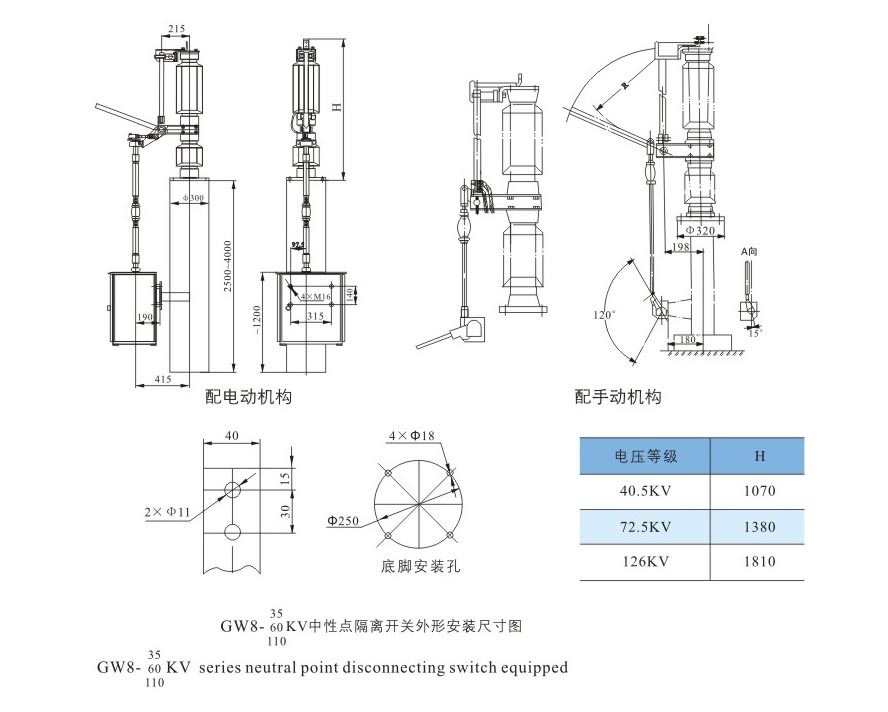

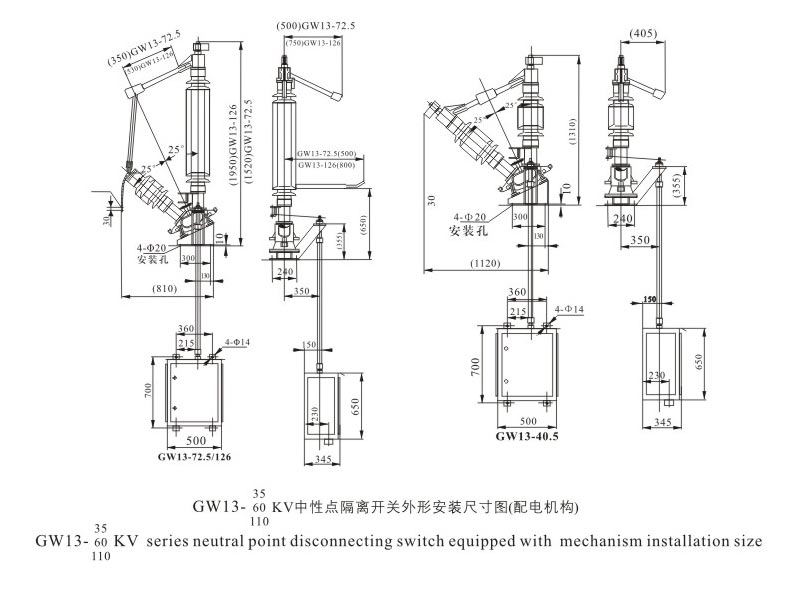

Yttermått

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

FAQ

F1: Vilka är de största skillnaderna mellan Usune GW8- och GW13-seriens nollpunktsfrånskiljare?

S: Kärnskillnaden ligger i den matchande manövermekanismen och vissa strukturella konstruktioner. GW8-serien är utrustad med en elektrisk mekanism av CJ-typ eller en manuell mekanism av CS8-typ; GW13-serien är utrustad med en elektrisk mekanism av CJ-typ eller en manuell mekanism av CS14-typ. Strukturellt har den en optimerad roterande kontakt design som erbjuder förbättrad självrengörande förmåga och bättre lämplighet för tuffa utomhusmiljöer.

F2: Kan Usune-omkopplare för neutral jordning användas i områden med hög höjd och hög temperatur?

A: Ja. Denna serie är designad speciellt för utomhusbruk, med stark miljöanpassningsförmåga. Den kan fungera normalt på höjder ≤1000m (högre höjder kan anpassas) och i temperaturer från -40℃ till +40℃. Det har utmärkt fuktbeständighet, föroreningsbeständighet och korrosionsbeständighet. Special rostskydd och anti-icing behandlingar kan tillhandahållas enligt användarens krav.

Slutsats

Usune GW8- och GW13-seriens transformatorer (högspänningsfrånkoppling för transformatorns neutrala jordningssystem) är högkvalitativa produkter som integrerar avancerad teknik, pålitlig kvalitet och utmärkt prestanda. Som en professionell tillverkare och leverantör i Kina, Usune följer alltid principerna om kvalitet först och kunden främst, tillhandahåller säkra, pålitliga och effektiva lösningar för högspänningsutrustning för globala kraftsystemkunder. Bland dem har produkterna för den neutrala jordningsbrytaren fått stor spridning erkännande och förtroende från kraftindustrins kunder på grund av deras rika praktiska tillämpningserfarenhet och omfattande eftermarknadsservice.
