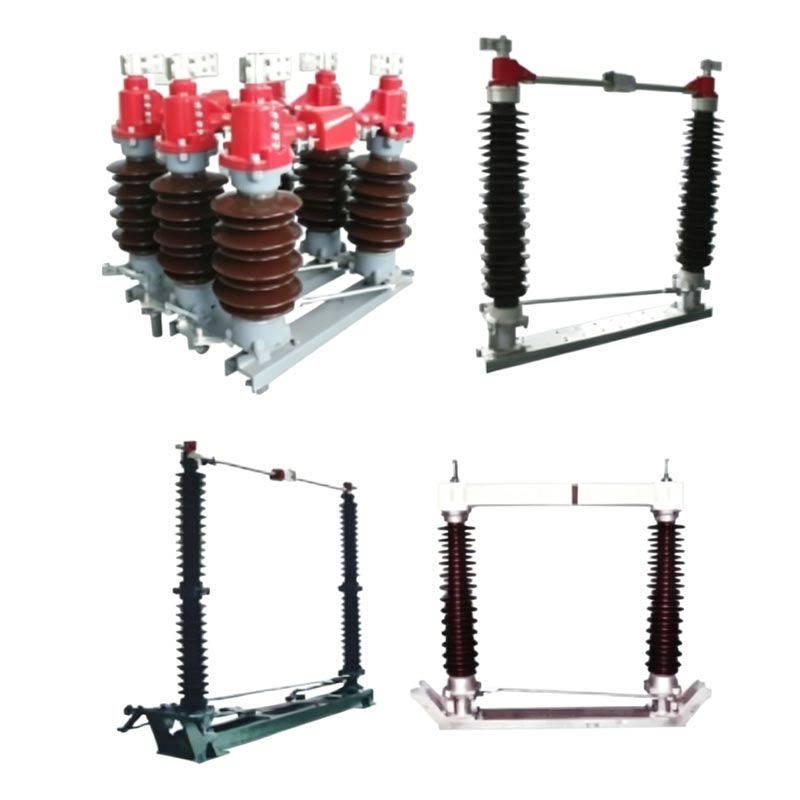

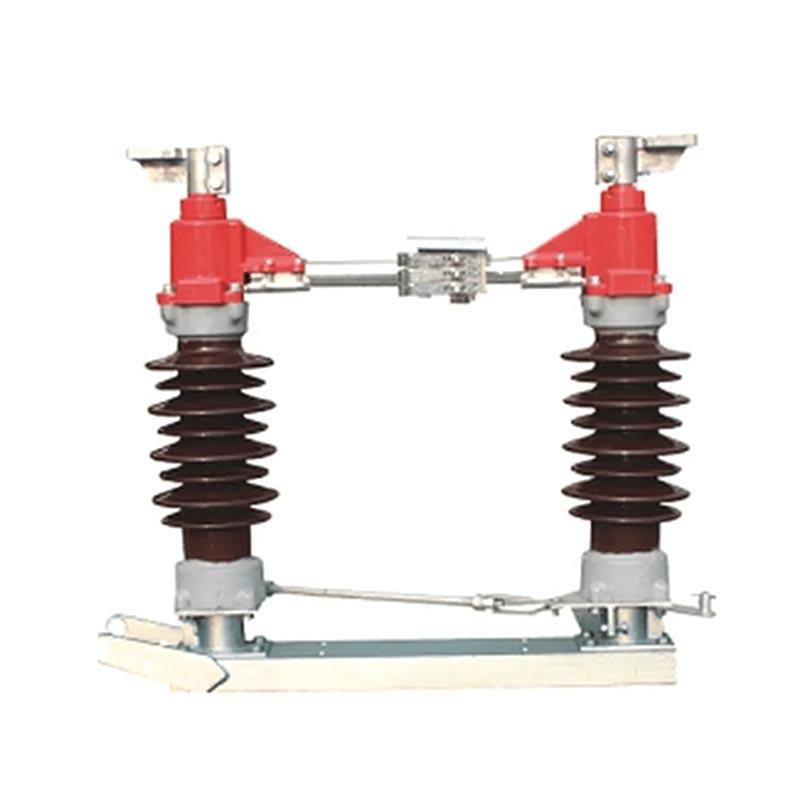

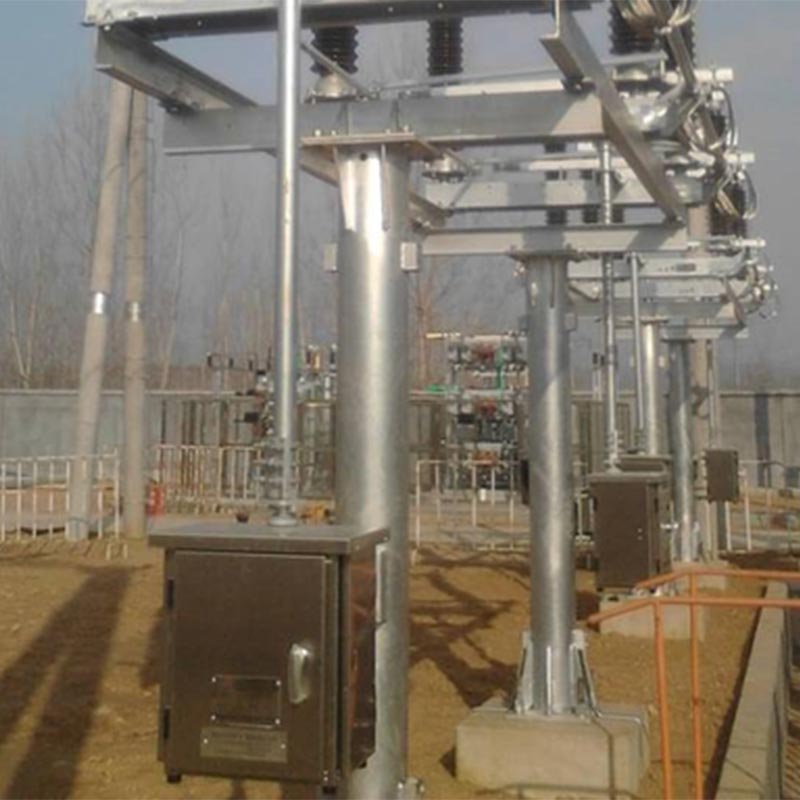

Isolationsbrytare Utomhusmanual Motoriserad

Isolation Switch Outdoor Manual Motorized är en kärnprodukt från Usune, speciellt designad för utomhus AC kretsar med en märkfrekvens på 50Hz och en märkspänning på 35kV~170kV. Det är en nyckelutrustning för säkerställa en säker och stabil drift av kraftsystem och kan också fungera som grundenhet för denna serie av derivatprodukter. Produkterna är tillverkade i strikt enlighet med IEC 62271-102 "Högspänning AC frånkopplingsbrytare och jordningsbrytare" och IEC 60694 "Allmänna tekniska villkor för högspänningsställverk och kontrollutrustning", vilket säkerställer professionell expertis och produkttillförlitlighet.

Denna omkopplare har en horisontell roterande omkopplingsstruktur och har höga isoleringsnivåer, stark förorening motstånd, stabil mekanisk prestanda och bekväm installation och underhåll. Den stöder både manuell och elektrisk drift och kan konfigureras med en jordningsbrytare efter behov. Den är anpassningsbar till tuff utomhus miljöer som höga höjder, låga temperaturer och kraftiga föroreningar. Som en pålitlig leverantör, Usune strikt följer internationella standarder och kontrollerar noggrant produktkvaliteten för att ge kunderna hög kvalitet, säkra och hållbara frånkopplingsbrytare.

Kärnapplikationsscenarier

Den utomhus manuella motoriserade isolationsbrytaren används ofta i kraftöverförings- och distributionssystem utomhus inom kraftnät, industri- och gruvföretag, stadsbyggande och ny energiproduktion. Det är det lämplig för applikationer som kräver frekvent strömisolering och säkerhetsunderhåll, och är särskilt väl lämpad för tuffa utomhusmiljöer, vilket effektivt säkerställer kontinuiteten och säkerheten för strömförsörjningen.

Produktens kärnparametrar

Produkten har utmärkt teknisk prestanda och täcker en mängd olika specifikationer. Dess kärnparametrar är enligt följande:
- Märkspänning: 35kV~170kV
- Märkström: 630A~2500A
- Nominell korttidsmotståndsström: 20kA/s~50kA/s
- Nominell toppmotståndsström: 50kA~125kA
- Huvudkretsresistans: ≤125μΩ (varierar beroende på modell)
- En minuts effektfrekvens tål spänning: 80kV~200kV
- Motstå blixtimpulsspänning: 115kV~860kV (varierar beroende på modell och jordningsbrytare)
- Driftsmekanism: manuell (CS11, CS17D, CS14G-serien) eller elektrisk (CJ2-typ)

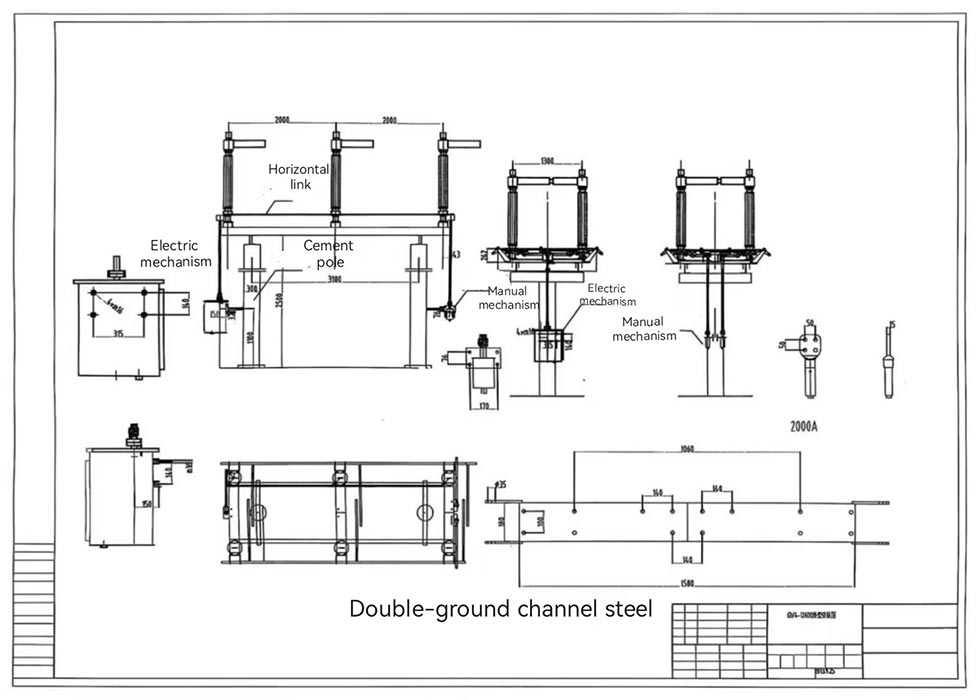

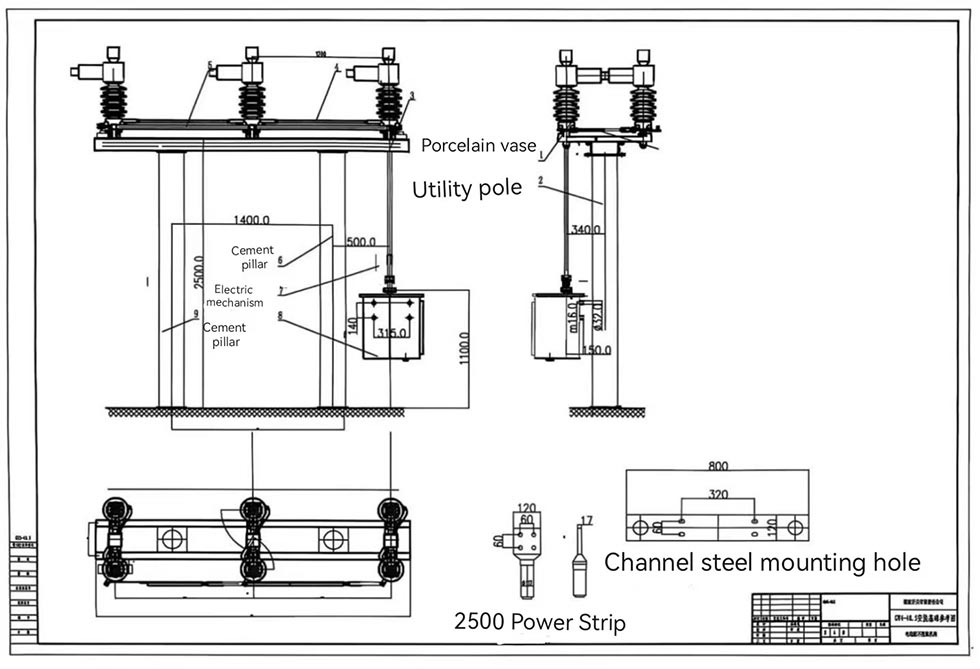

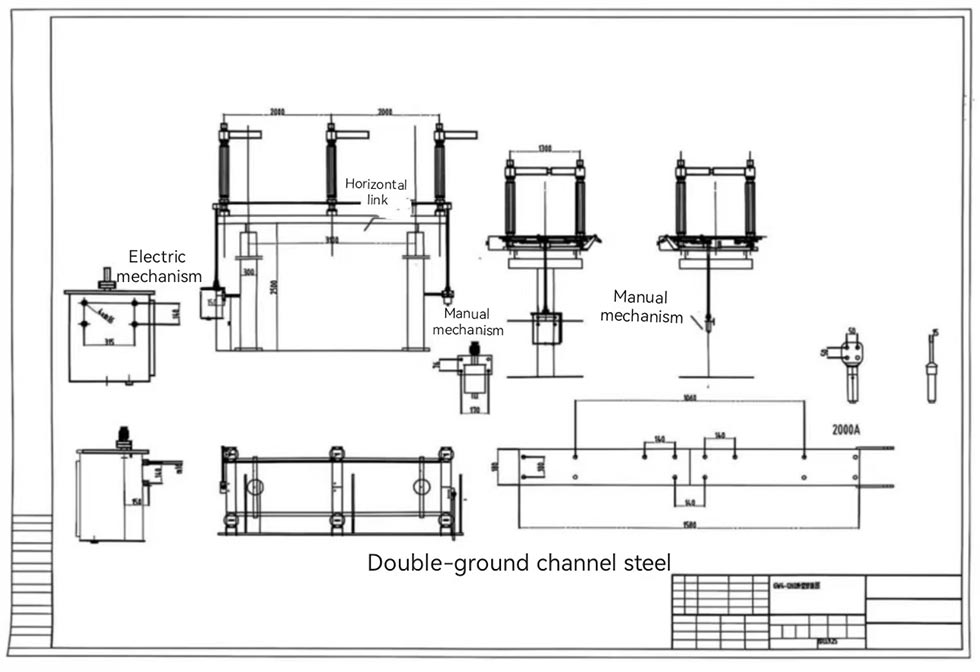

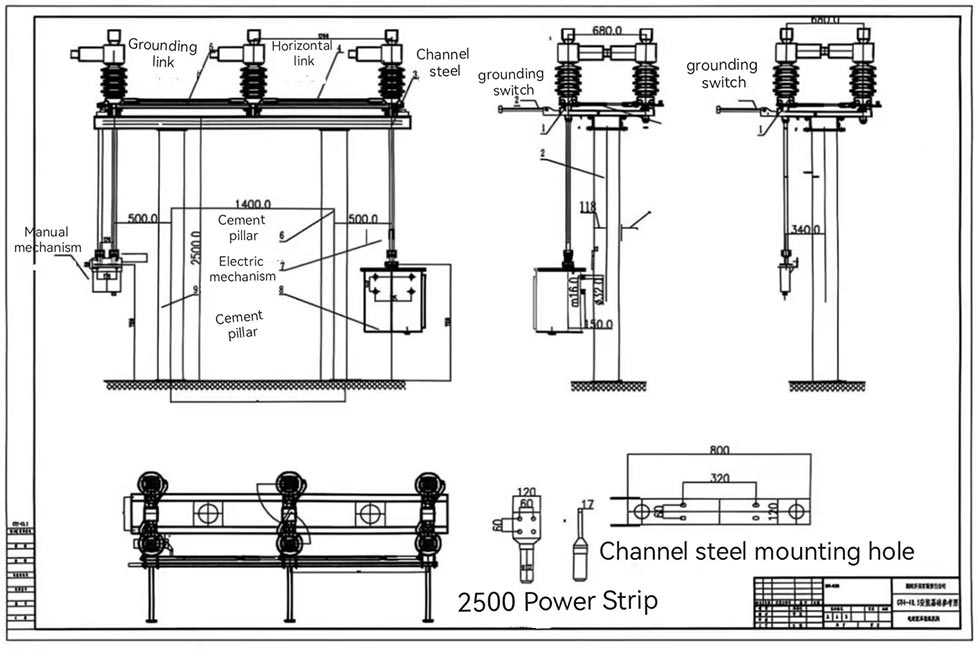

Produktens huvudstruktur

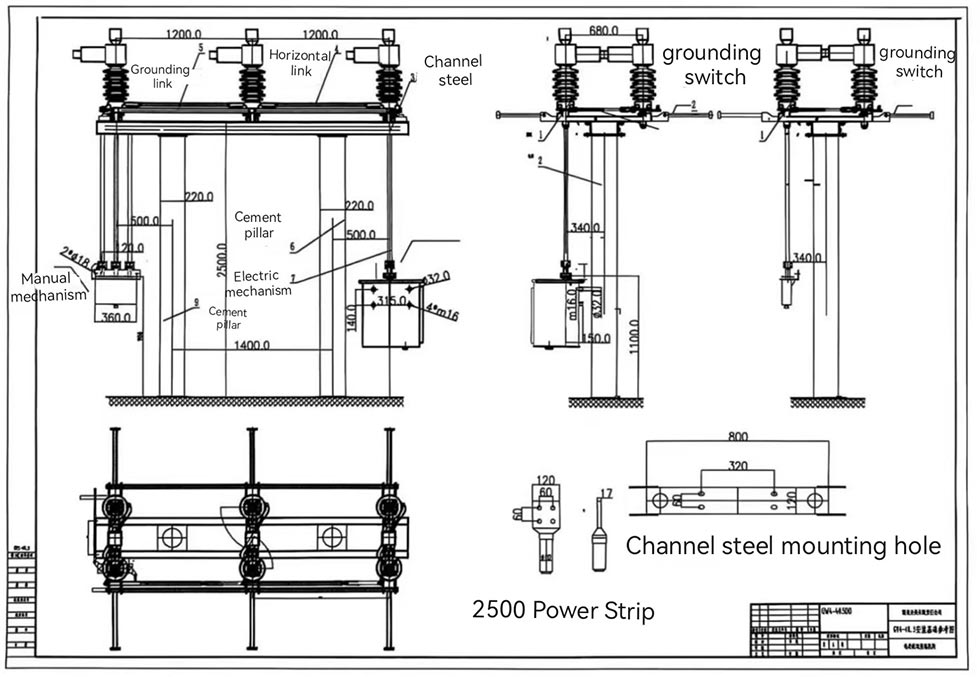

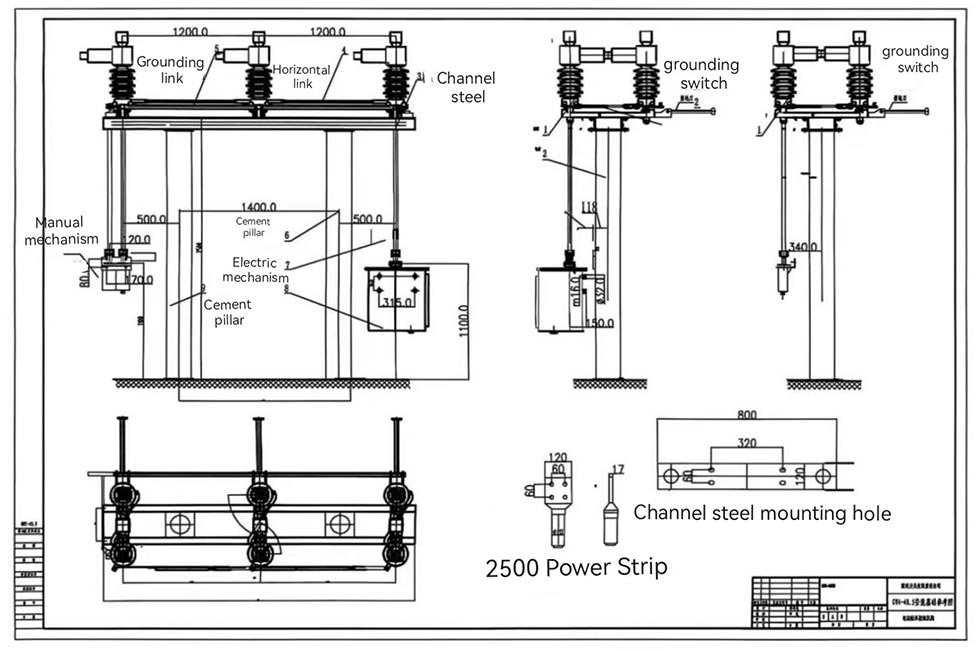

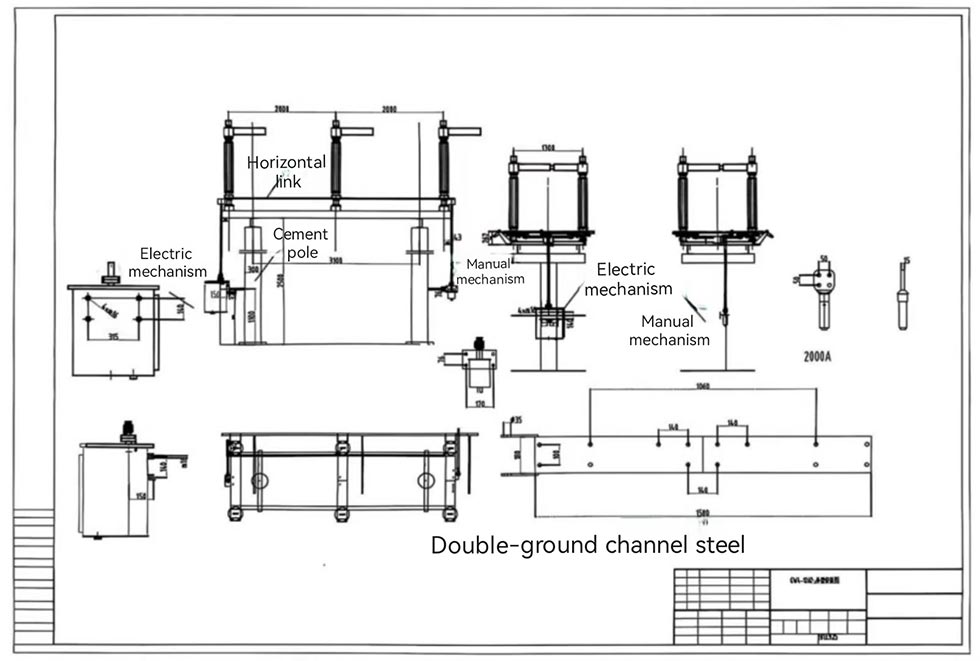

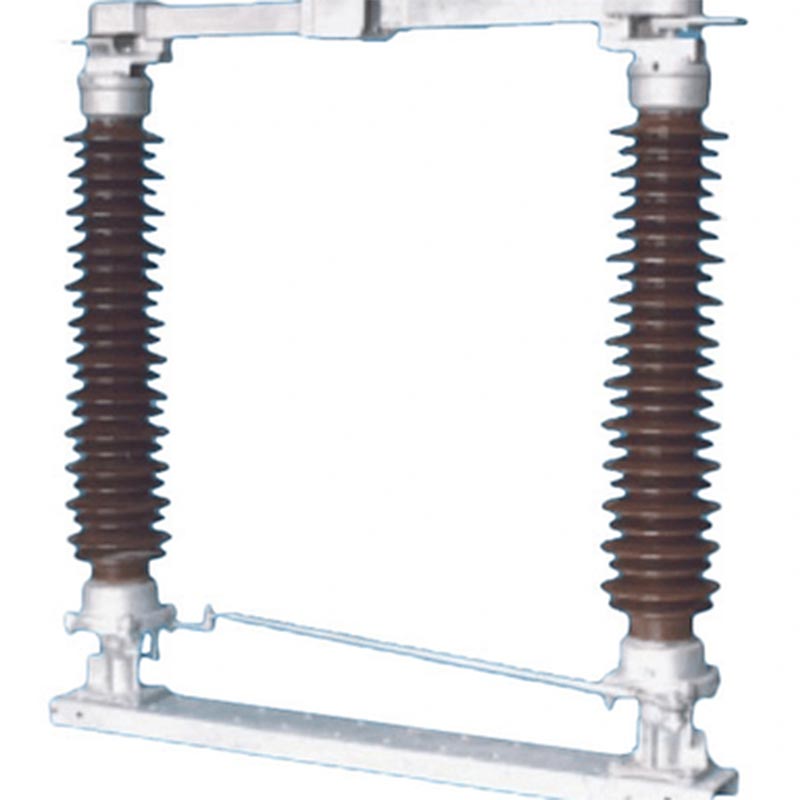

Isolationsbrytare Utomhusmanual Motoriserad använder en dubbel-stolps handskakningsstruktur. Varje fas består av en bas, stolpisolatorer, utgående terminaler och kontakter. De två stolpisolatorerna är monterade parallellt med varandra på lagersäten i båda ändar av basen och vinkelrätt mot basen. Den ledande huvuddelen roterar ungefär 90° med stolpisolatorerna. Mittkontakten har en självrengörande roterande struktur, som tar bort damm och smuts från kontakten under öppning och stängning, vilket säkerställer tillförlitlig kontakt. De roterande delarna antar en förseglad, underhållsfri design, och transmissionskomponenterna använder rostfria stålstift och molybden disulfidhaltiga nylonbussningar, som är korrosionsbeständiga och rostfria.

Kärnproduktens funktioner

1. Hög tillförlitlighet

Kontaktfingrarna använder en ny typ av material med hög hållfasthet, hög ledningsförmåga och hög elasticitet. De litar på deras egen elasticitet för att klämma fast kontakterna, undvika kontaktfel orsakade av fjäderkorrosion och värmeglödgning. Denna ledande komponentstruktur har erhållit ett nationellt bruksmodellpatent.

2. Anpassningsförmåga för hård miljö

Anpassningsbar till höjder ≤2000m, omgivningstemperaturer -40℃ till +40℃, vindhastigheter ≤34m/s och seismisk intensitet ≤8 grader. Krypavstånd uppfyller kraven för klass III eller IV enligt GB/T5582. Stark motståndskraft mot föroreningar och isbildning (istjocklek ≤10 mm).

3. Dubbla driftlägen

Stöder både manuell och elektrisk drift, valbar efter behov. Den manuella mekanismen är lätt att använda, medan den elektriska mekanismen (typ CJ2) drivs av en AC-motor via en reduktionsväxel, vilket ger hög verkningsgrad och arbetsbesparande prestanda.

4. Säkerhetsförregling

När den är utrustad med en jordningsbrytare är den ledande huvudkretsen och jordningsbrytaren tillförlitliga förreglade, vilket säkerställer att jordningsbrytaren inte kan stängas när huvudkretsen är sluten, och vice versa, förhindrar oavsiktlig drift.

5. Bekväm installation och underhåll

Fas-till-fas och vertikala vevstakar antar en klämstruktur, vilket eliminerar behovet av stift och svetsning, vilket resulterar i hög installationseffektivitet. Roterande delar är underhållsfria, vilket förenklar rutin inspektioner och underhåll, vilket minskar de långsiktiga driftskostnaderna.

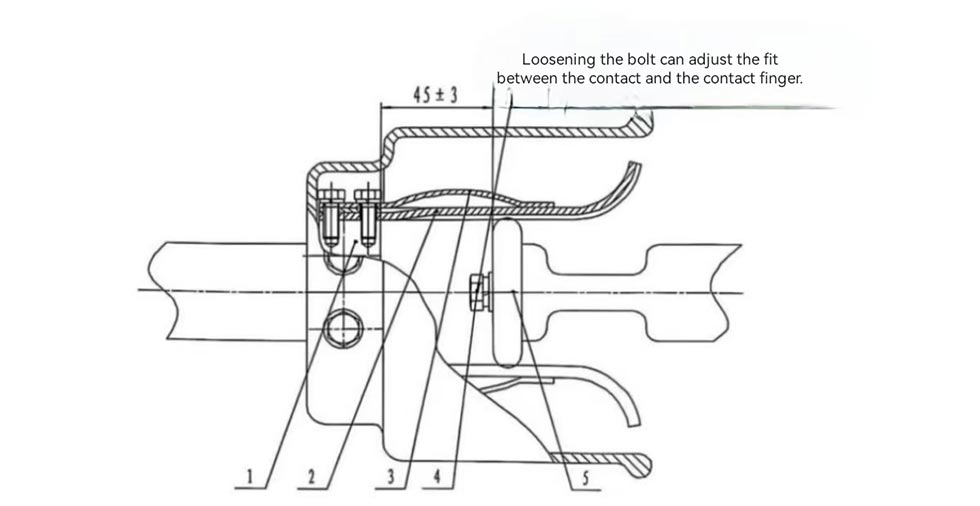

1. Finger touch bas
2. Fingerberöring
3. Magnetisk låsplatta
4. Bult
5. Kontakt
Figur 2 Schematiskt diagram över dominerande elektriska kontaktpunkter

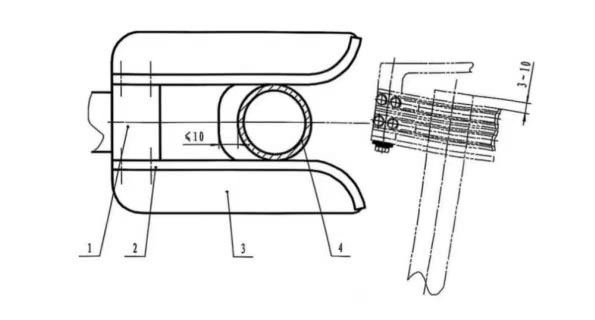

1. Slipa knivens statiska kontakthuvud
2. Kontakta finger
3. Positioneringsplatta
4. Slipat knivrör
Figur 3 Schematisk bild av positionen för jordningsröret och positioneringsplattan

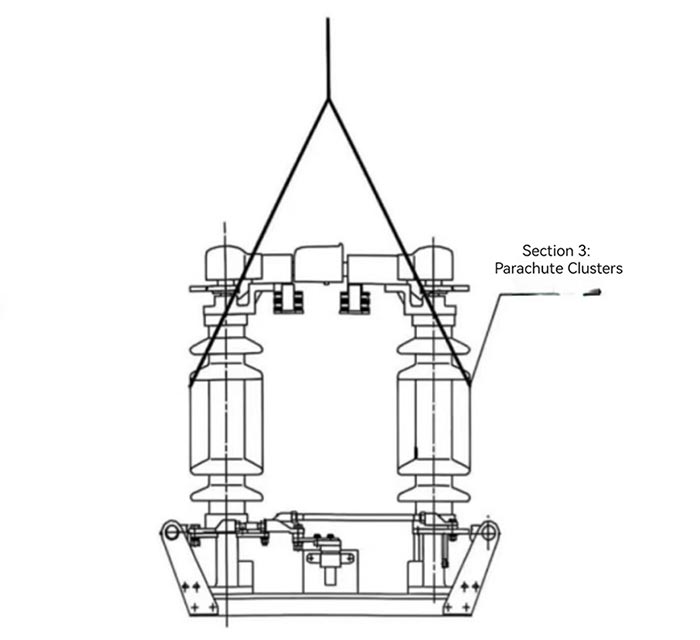

Figur 4 Lyftdiagram

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

Verkliga applikationsfall

Fallstudie: High-Altitude Power Grid Project i västra Kina

Ett elnätsföretag i västra Kina genomför ett uppgraderingsprojekt för 110kV transmissionsledning. Beläget vid en höjd på 1800m, projektet upplever en årlig genomsnittlig temperatur på -15℃ till 25℃, ofta kraftiga vindar och kraftigt snöfall på vintern. Projektet valde Usune GW4(A)-126(D)(W)/1250 frånkopplingsbrytare (utrustad med CJ2 elektriska manövermekanismer och jordningsbrytare). Under de senaste tre åren har produkten visat sig utmärkt miljöanpassning, utan isolatorskador eller kontaktöverhettning. Öppning och stängning driften är smidig, och den kan fortfarande fungera normalt även med 8 mm isackumulering på vintern, vilket säkerställer stabil drift av elnätet. Som tillverkare tillhandahöll Usune installationsvägledning på plats och regelbundet underhållstjänster för projektet, som får mycket beröm från kunden.

FAQ

F1: Vad ska jag göra om det manuella vridmomentet för Usunes utomhusfrånskiljare ökar under användning?

A1: Den främsta orsaken till det ökade manuella vridmomentet är att smörjoljan i de roterande delarna av transmissionssystemet har torkat ut, blivit smutsigt eller axeltapparna är rostade, vilket leder till ökad transmission motstånd. Lösning: Först, stoppa driften. Efter att ha bekräftat att brytaren är i öppet läge och högspänningsledningen är jordad, demontera de roterande delarna, rensa bort ansamlad smuts och rost och applicera en lämplig mängd smörjmedel. Om problemet kvarstår, kontakta Usunes kundserviceteam för professionell reparation. Usune-fabriken har professionell reparationspersonal och reservdelar för att ge snabb support.

F2: Kan Usune Isolation Switch Outdoor Manual Motorized användas i områden med allvarlig kemisk korrosion? Om så är fallet, vilka försiktighetsåtgärder bör vidtas?

A2: Den kan användas i områden med mild till måttlig kemisk korrosion. Viktiga försiktighetsåtgärder: 1. Informera leverantören om korrosionsnivå av miljön vid beställning. Usune kommer att anpassa korrosionsskyddsbehandling (som hot-dip). galvanisering av armerade stålkomponenter och val av speciella korrosionsisolatorer); 2. Rengör regelbundet ytan på isolatorer och ledande delar för att avlägsna frätande ämnen; 3. Förkorta rutininspektionen cykel, med fokus på att kontrollera kontaktytan och isolatorns skick, och byt ut skadade delar omedelbart. För områden med allvarlig kemisk korrosion, kontakta Usunes tekniska avdelning för skräddarsydda lösningar.

Produktförsörjning och kundservice

Varje Usune Isolation Switch Outdoor Manual Motorized är utrustad med kompletta installationstillbehör och driftmekanism beställd av kunden, tillsammans med ett produktcertifikat, installations- och bruksanvisning, och tillbehörslista. Som en leverantör med rötter i Kina har Usune ett omfattande produktions- och efterförsäljningssystem: Fabriken har en strikt kvalitetskontrollprocess för att säkerställa att varje produkt är kvalificerad innan den lämnar fabrik; kundserviceteamet tillhandahåller installationsvägledning, felsökning, underhåll och annat på plats tjänster, svarar på kundernas behov 24 timmar om dygnet, och har åtagit sig att tillhandahålla högkvalitativa produkter och uppmärksam service till kunder hemma och utomlands, bygga långsiktiga och stabila samarbetsrelationer.
