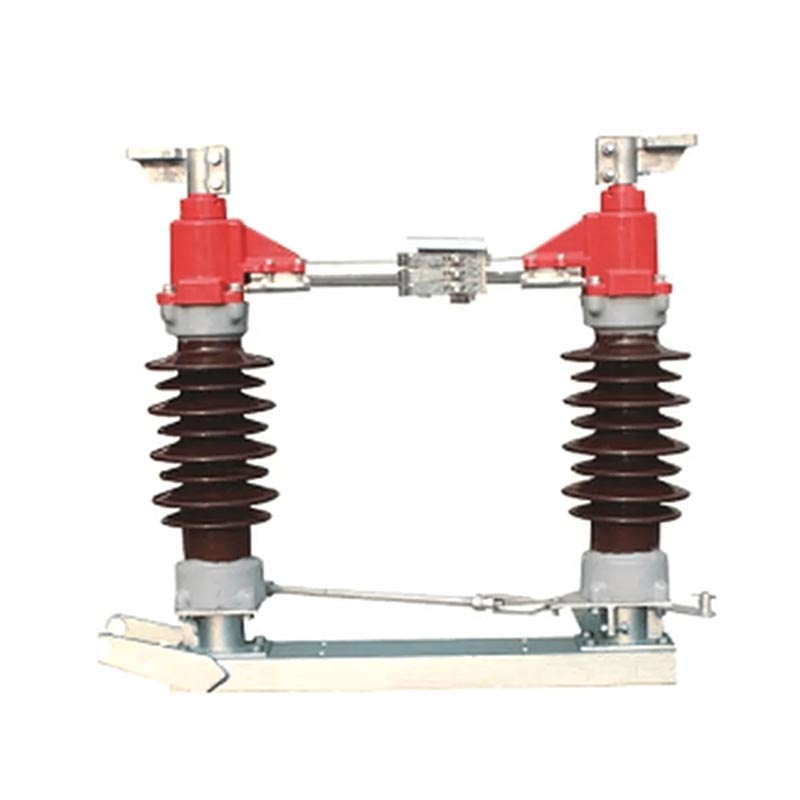

Frånskiljare för utomhusstationer

Usune GW4-seriens Utomhushållare för transformatorstationsfrånskiljare är en kärnprodukt som är oberoende utvecklad och tillverkad av Usune. Den är lämplig för AC-kretsar med en märkfrekvens på 50Hz och en märkspänning på 35kV till 170kV. Den används främst för öppning och stängning av kretsar under tomgångsförhållanden och är en oumbärlig säkerhet komponent i kraftöverförings- och distributionssystem. Det kan också fungera som en basenhet för derivatprodukter i samma serie, som erbjuder stark utökningsmöjlighet för att möta olika projektbehov.

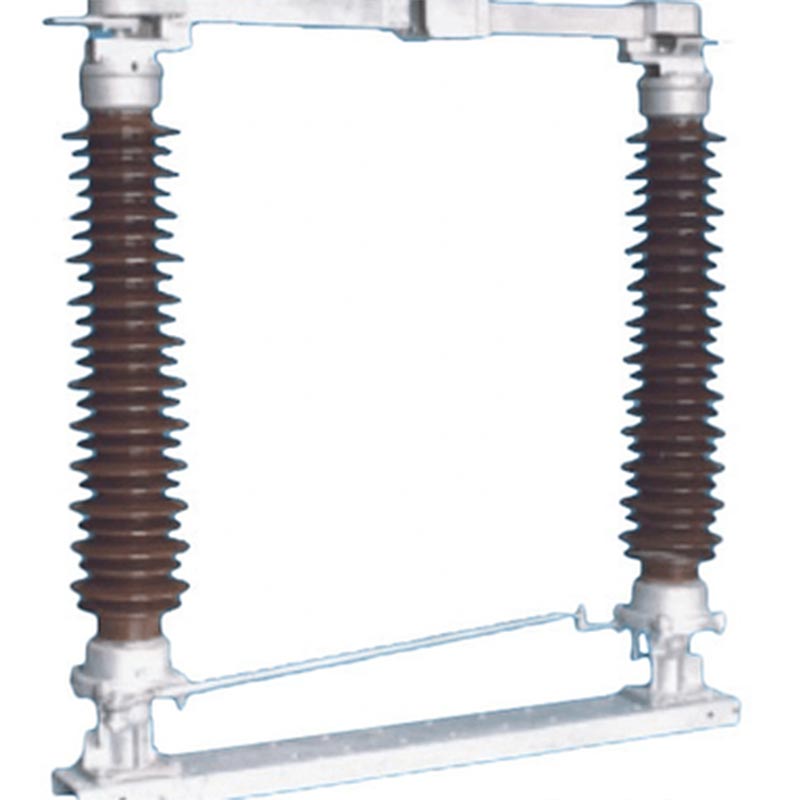

Utomhushållarens frånskiljare har en horisontell roterande kopplingsstruktur med stabil mekanisk prestanda, hög isoleringsnivå, stark föroreningsbeständighet och bekväm installation och underhåll. Det isolerar effektivt strömförsörjning, säkerställer säkerheten för underhåll av elektrisk utrustning och fullbordar växlingsoperationer utan belastning, vilket gör den lämplig för olika tuffa utomhusmiljöer som hög höjd, låg temperatur och kraftiga föroreningar.

Produktens kärnfunktioner

1. Strömisolering: Kopplar effektivt bort utrustningen från elnätet, vilket säkerställer underhållssäkerheten personal och utrustning;
2. Långtidsbelastningskapacitet: Kan stabilt bära märklastström under längre perioder, vilket säkerställer kontinuerlig ström utbud;
3. No-Load Switching: Fullbordar tomgångsomkoppling av obelasta ledningar och transformatorer, samt samlingsskenomkoppling drift, tillgodose de flexibla anpassningsbehoven för elnätet;
4. Jordningsskydd: Kan konfigureras med en jordningsbrytare efter behov för att uppnå tillförlitlig kretsjordning, ytterligare förbättra driftsäkerheten.

Överensstämmelsestandarder

För att säkerställa produktkvalitet och driftsäkerhet följer Usune GW4-serien strikt internationellt auktoritativa standarder, inklusive IEC 62271-102 "High Voltage AC Disconnect Switches and Grounding Switches" och IEC 60694 "Allmänna tekniska villkor för högspänningsställverk och kontrollutrustning". Fabriken implementerar en rigorös kvalitetskontrollprocess. Varje produkt genomgår omfattande prestandatestning innan den lämnar fabrik för att säkerställa att alla parametrar uppfyller standardkraven.

Produktens tekniska parametrar Usune GW4-serien inkluderar flera modeller som GW4(A)-35(D)(W), GW4(A)-126(D)(W), och GW4(A)-170(D)(W), med märkströmmar från 630A till 2500A, lämpliga för olika spänningsnivåer och belastningar scenarier. Kärntekniska parametrar (nyckelindikatorer) är följande:

Dessutom är produkterna utrustade med CS11, CS17D och CS14G manuella manövermekanismer och CJ2 elektriska manövermekanismer. Hjälpomkopplarkonfigurationer är optimerade enligt mekanismtypen för att säkerställa flexibel och pålitlig drift.

Huvudproduktens struktur

1. Tätat lagerhus

Dubbeltätad design, axelenheten stöds av två radiella kullager, vilket effektivt förhindrar inträngning av fukt, damm och skadliga gaser.

2. Självverkande kontaktfinger

Mellankontakten använder ett självverkande kontaktfinger, vilket eliminerar behovet av en fjäder. Den förlitar sig på sig själv elasticitet för att klämma fast kontakten, vilket säkerställer stabil kontakt och minskar underhållskostnaderna.

3. Sammankopplande struktur

Den ledande huvudkretsen och jordningsbrytaren är utrustade med en förreglingsmekanism som säkerställer att jordningsbrytaren kan inte stängas när huvudkretsen är sluten, och vice versa, vilket förhindrar felfunktion.

4. Flexibel anslutning

Den flexibla anslutningen inuti den utgående basen är stadigt fäst vid den ledande stången och anslutningsplattan. Oljefri självsmörjande lager säkerställer mjuk rotation och förlänger livslängden.

Kärnfunktioner

1. Professionell design + patentskydd

Usune har ett professionellt FoU-team med många års erfarenhet av design av högspänningsutrustning. Den GW4-seriens ledande komponentstruktur har erhållit ett nationellt bruksmodellpatent. Kontaktfingret använder en nytt material med hög hållfasthet, hög ledningsförmåga och hög elasticitet, vilket undviker problem som fjäderkorrosion, minskad klämkraft på grund av värmeglödgning och ökat kontaktmotstånd.

2. Mogna prestanda + pålitlig teknik

GW4-serien har funnits på marknaden i många år, med mogen produktionsteknik och stabil prestanda. Roterande komponenter har en underhållsfri design, och transmissionsdelar använder parade stift av rostfritt stål med molybdendisulfid-innehållande nylonbussningar. Stålkomponenter genomgår varmförzinkning för att säkerställa jämna drift och långsiktigt rostskydd.

3. Standardöverensstämmelse + Strikt kvalitetskontroll

Som en professionell tillverkare följer Usune strikt internationella standarder i sin produktionsprocess. Den Fabriken har ett omfattande kvalitetskontrollsystem som övervakar hela processen från råvaruanskaffning till produktmontering och testning. Produkter har klarat många auktoritativa tester och certifieringar, och deras prestanda är allmänt erkänd i branschen.

4. Pålitlig kvalitet + heltäckande service

Usune prioriterar kundnöjdhet, tillhandahåller omfattande konsultation före försäljning, installationsvägledning och underhållstjänster efter försäljning. Produkter har en lång livslängd och låga underhållskostnader, och fabriken tillhandahåller omfattande eftermarknadssupport för att hantera kundproblem.

Applikationsmiljö

Usune GW4-seriens brytare för utomhustransformatorstationer är designad för tuffa utomhusmiljöer, utställning stark miljöanpassningsförmåga. Driftförhållandena måste uppfylla följande krav: höjd överstigande 2000m; omgivningstemperatur -40 ℃ till +40 ℃; vindhastighet som inte överstiger 34m/s; seismisk intensitet som inte överstiger 8 grader; isbildningstjocklek som inte överstiger 10 mm; frånvaro av kraftigt damm, kemisk korrosion, starka vibrationer och brandfarliga/explosiva faror; och en plan installationsfundament. Om användarens applikationsmiljö överstiger ovanstående krav kan en skräddarsydd lösning förhandlas fram med Usune.

Verkliga applikationsfall

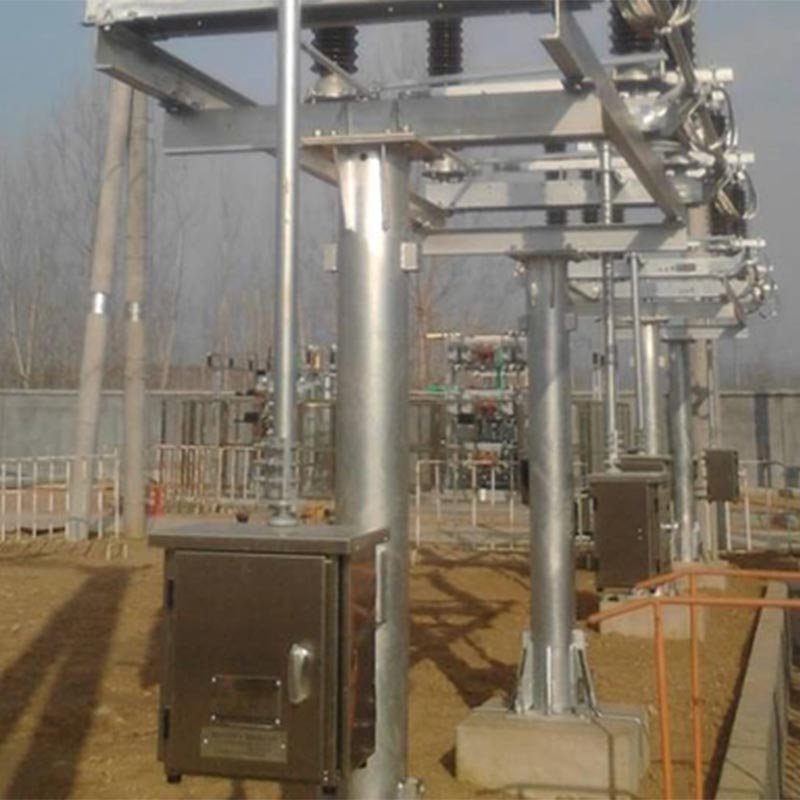

Projektnamn: Renoveringsprojekt för 110kV utomhustransformatorstation i norra Kina

Projektets bakgrund: Denna transformatorstation ligger i en nordkinesisk stad, som upplever stränga vintrar (minst temperatur -35 ℃) och frekvent starka vindar. Den ursprungliga frånskiljaren led av dålig lågtemperatur motstånd, instabil drift och höga underhållskostnader. Efter en omfattande jämförelse, projektgruppen valt Usune GW4-126(D)(W)/1250 frånskiljare för utomhustransformatorstation. Usune tillhandahöll en komplett produkt svit- och installationsvägledningstjänster.

Appliceringsresultat: Produkten har fungerat stabilt i 3 år efter driftsättning, vilket visar utmärkt lågtemperaturmotstånd och vindmotstånd. Dess öppnings- och stängningsoperationer är flexibla och pålitliga. Den självrengörande kontaktfunktion förhindrar effektivt kontaktfel orsakade av damm- och snöansamling, och underhållsfri design minskar den dagliga underhållsbelastningen på transformatorstationen. Projektägaren högt erkänner prestanda och eftermarknadsservice för Usune-produkter och har tecknat ett långsiktigt samarbete avtal med Usune och utse den som utsedd tillverkare för efterföljande transformatorstationsrenoveringsprojekt.

FAQ

F1: Vad ska jag göra om Usune GW4-seriens frånkopplingsbrytare inte kan öppnas eller stängas ordentligt under användning?

A1: Inspektera först visuellt om vevstaken är deformerad, om fogen är lös och om klämman är lös eller glider. En deformerad vevstake måste bytas ut; lösa fogar och klämmor måste vara dra åt med en momentnyckel enligt det vridmoment som anges i manualen (se tabell 5). Om manualen driftvridmomentet ökar avsevärt, det kan bero på uttorkat smörjmedel på de roterande delarna eller rost på axeltapp. Rengör och smörj de roterande delarna för att säkerställa smidig drift.

F2: Vilka är underhållscyklerna och nyckelpunkterna för Usune GW4-seriens frånkopplingsbrytare?

S2: Produkten är designad för att vara underhållsfri, men regelbunden inspektion och underhåll rekommenderas för att säkerställa långsiktig stabil drift: En enkel inspektion på plats bör utföras vartannat år; när ur drift, underhåll bör utföras vart 5:e år eller var 2000:e operation; en större översyn bör utföras varje 10 år eller var 5000:e operation. Viktiga underhållspunkter inkluderar: kontroll av integriteten hos mekaniska delar och isolatorer, mätning av resistansen i den ledande huvudkretsen, kontroll av bults åtdragning och testning av driftsstatus för hjälpströmbrytare och förreglade elektriska komponenter.

Produktleverans och beställningsinstruktioner

1. Produktförsörjningens fullständighet: Varje Usune GW4-serie frånkopplare och jordningsbrytare levereras med installationstillbehör och manövermekanismen som beställts av användaren, tillsammans med ett produktcertifikat, installations- och bruksanvisning samt tillbehörslista för att säkerställa smidig installation och användning.

2. Beställningsinstruktioner Vid beställning, vänligen specificera: produktmodell, namn, märkström, märkspänning, om en jordningsbrytaren är konfigurerad (enkel jordning/dubbel jordning); typ, modell och namn på verksamheten mekanism; strömförsörjning och spänningsklass för det elektromagnetiska låset (om något); modell och styrspänning för elektrisk manövermekanism (om någon). Om speciella tekniska dokument eller installationstillbehör krävs, vänligen ange vid beställning.

1. Finger touch bas
2. Fingerberöring
3. Magnetisk låsplatta
4. Bult
5. Kontakt
Figur 2 Schematiskt diagram över dominerande elektriska kontaktpunkter

1. Slipa knivens statiska kontakthuvud
2. Kontakta finger
3. Positioneringsplatta
4. Slipat knivrör
Figur 3 Schematisk bild av positionen för jordningsröret och positioneringsplattan

Figur 4 Lyftdiagram
