Zhejiang Usune Electric Co., Ltd. är en professionell fabrik som integrerar FoU, design, produktion och försäljning. Dess huvudsakliga produkter inkluderar 12kV~245kV inomhus och utomhus högspänningsvakuumbrytare, SF6-strömbrytare, belastning brytare, och olika frånkopplingsbrytare. Det är en pålitlig professionell leverantör för både krafttekniska projekt nationellt och internationellt.
Usune Gw4 Disconnect Switch är speciellt utformad för trefas AC 50Hz/60Hz kraftsystem. Dess primära Funktionen är att ansluta eller koppla från högspänningskretsar under spänningssatta, obelastade förhållanden och att ge synlig elektriskt isoleringsavstånd för underhåll av samlingsskenor, strömbrytare, transformatorer och annan högspänning utrustning.
-SE 1985-2004: AC-högspänningsbrytare och jordningsbrytare
-IEC 62271-102: Högspänningsställverk och kontrollutrustning
-GB/T 11022: Allmänna specifikationer för högspänningsställverk och kontrollenheter

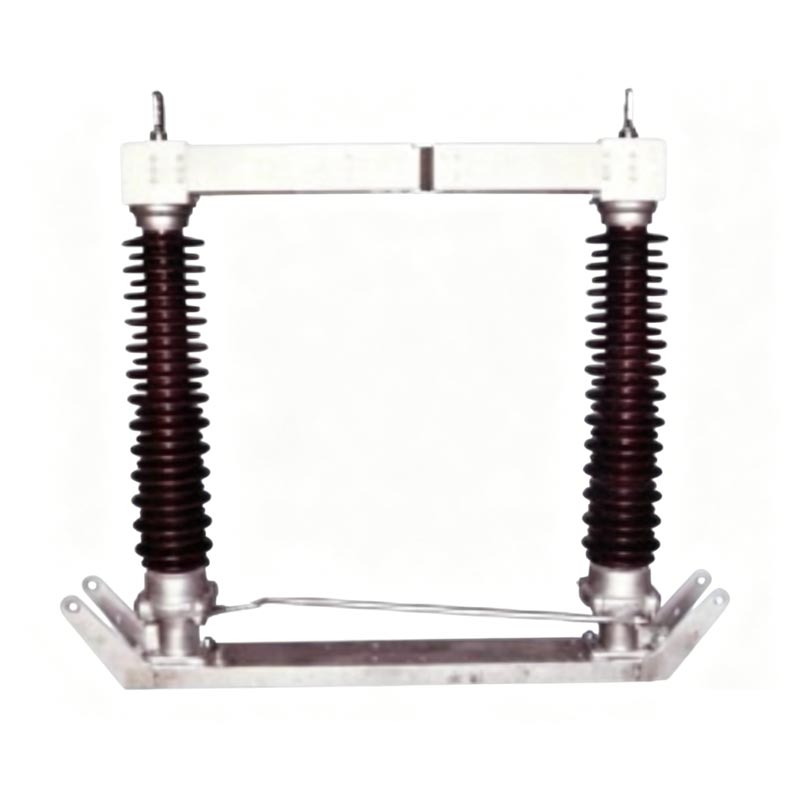

GW4-serien: Dubbelstolpsisolator, horisontellt roterande, avbruten typ
1. Dubbelstolpsisolatorstruktur, två stolpisolatorer per fas roterar horisontellt 90° synkront.
2. Huvudkontakterna är centrerade, silverpläterade kopparkontakter, lågt kontaktmotstånd och god ledningsförmåga.
3. Basen är gjord av varmförzinkat stål, med tätade lager, korrosionsbeständig och hållbar.
4. GW4-frånkopplingsbrytare kan utrustas med enkelsidiga eller dubbelsidiga jordningsbrytare, med mekanisk
förregling för att säkerställa driftsäkerhet.
5. Manövermekanismen kan vara manuell (CS14G, CS17G) eller elektrisk (CJ6B, CJ11, XCJ-I).
| Parameter | Specifikation |
| Märkspänning | 126kV (110kV system) |
| Nominell frekvens | 50 Hz |
| Märkström | 630A, 1250A, 1600A, 2000A, 2500A |
| Bedömd korttidsmotståndsström (1s) | 31,5 kA, 40 kA, 50 kA |
| Bedömd topp motstå ström | 80kA, 100kA, 125kA |
| 1 min torr AC tål spänning | - Till jord: 140kV- Tvärbrott: 160kV |
| Drifttemperatur | -40°C till +40°C |
| Höjd över havet | ≤ 2000m |

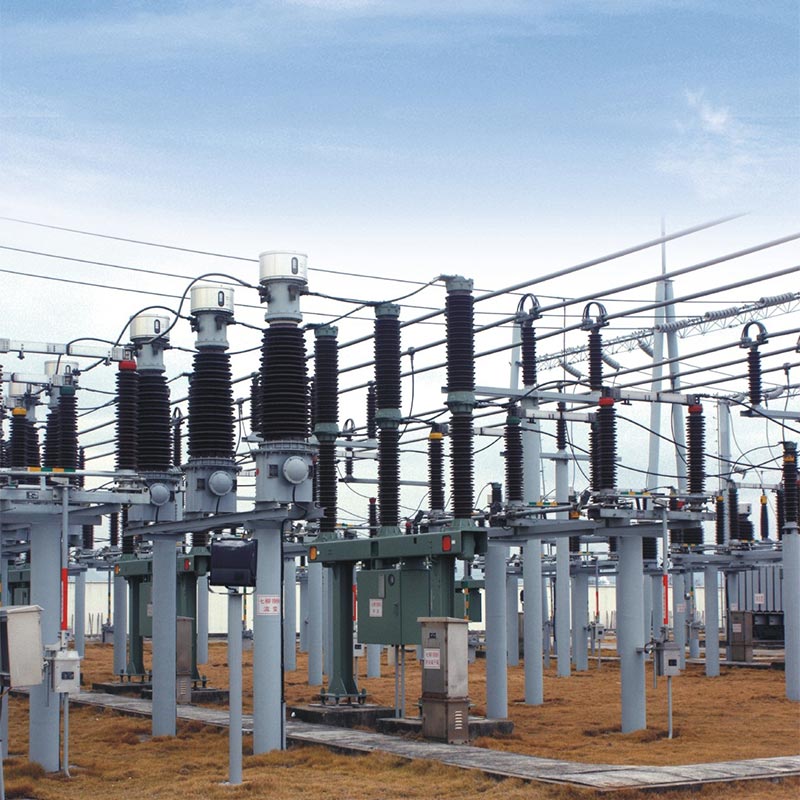

Ett 110kV... Wind Power Substation Project
Detta projekt ligger i en nordlig region med betydande temperaturskillnader, vilket kräver hög utrustning tillförlitlighet och köldbeständighet. Projektet valde flera Usune GW4 frånkopplingsbrytare, utrustade med elektriska mekanismer och dubbelsidiga jordningsbrytare. Under många år sedan driftsättningen har utrustningen fungerat stabilt, med tillförlitlig mekanisk verkan och utmärkt korrosionsbeständighet, vilket effektivt säkerställer säkerheten för underhåll av transformatorstationer och daglig drifteffektivitet, vilket får mycket beröm från användaren.

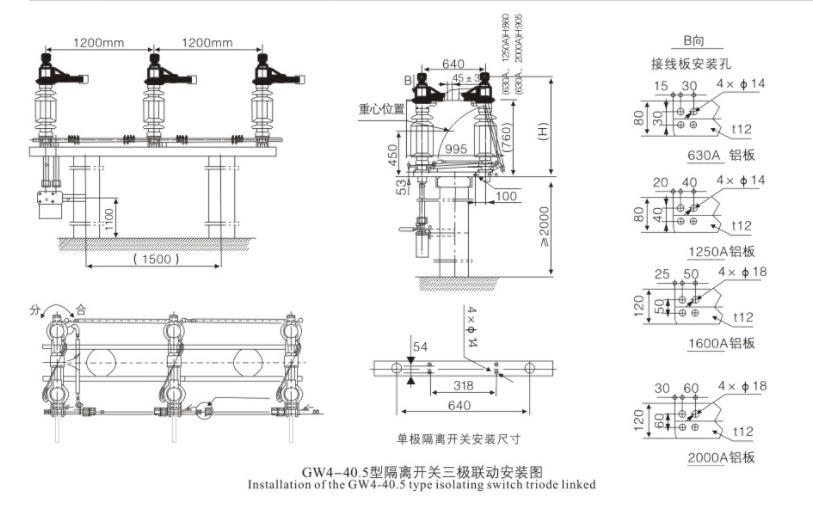

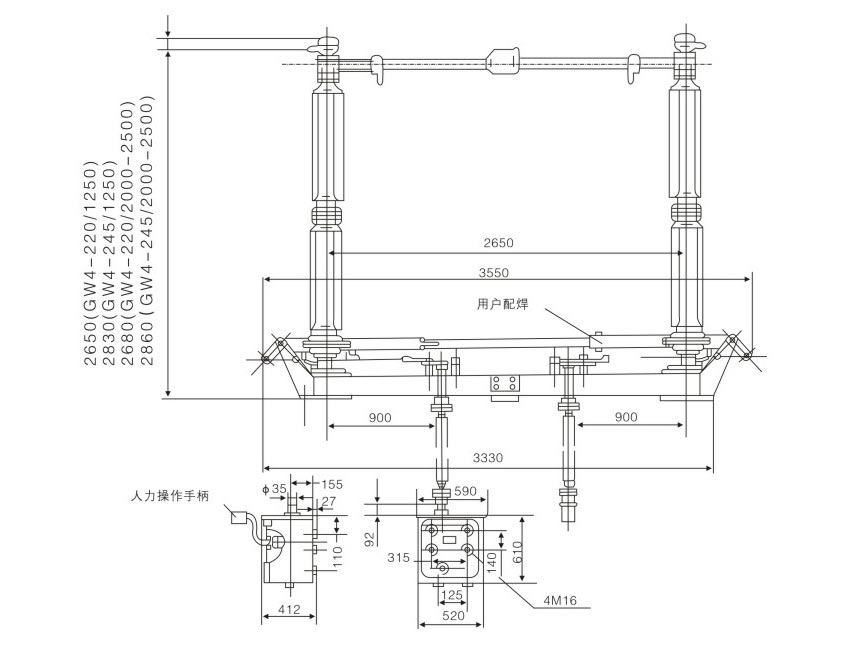

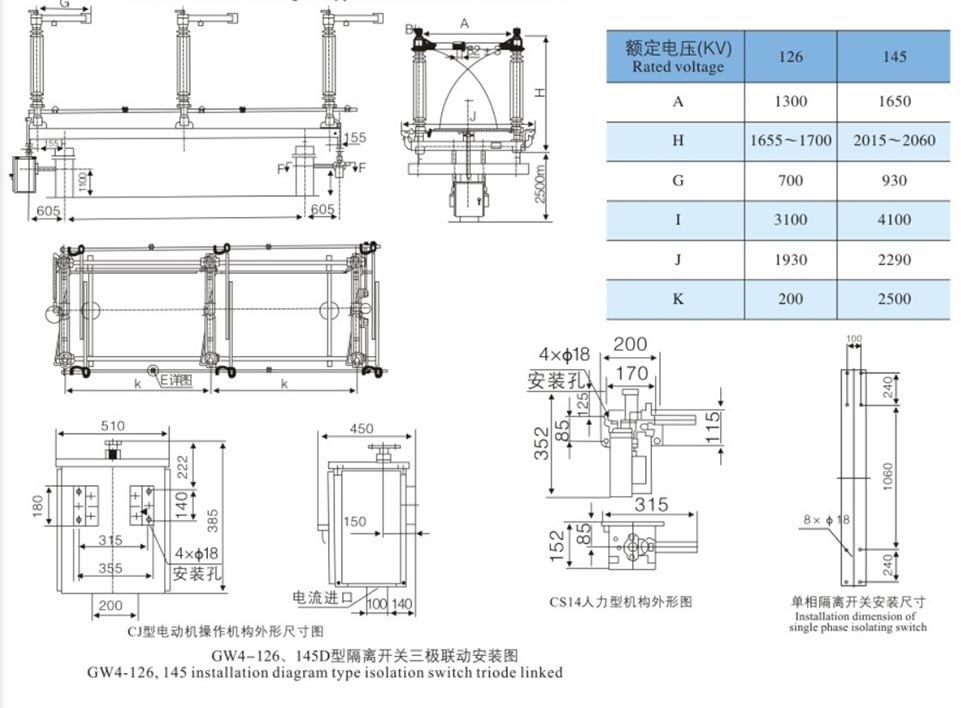

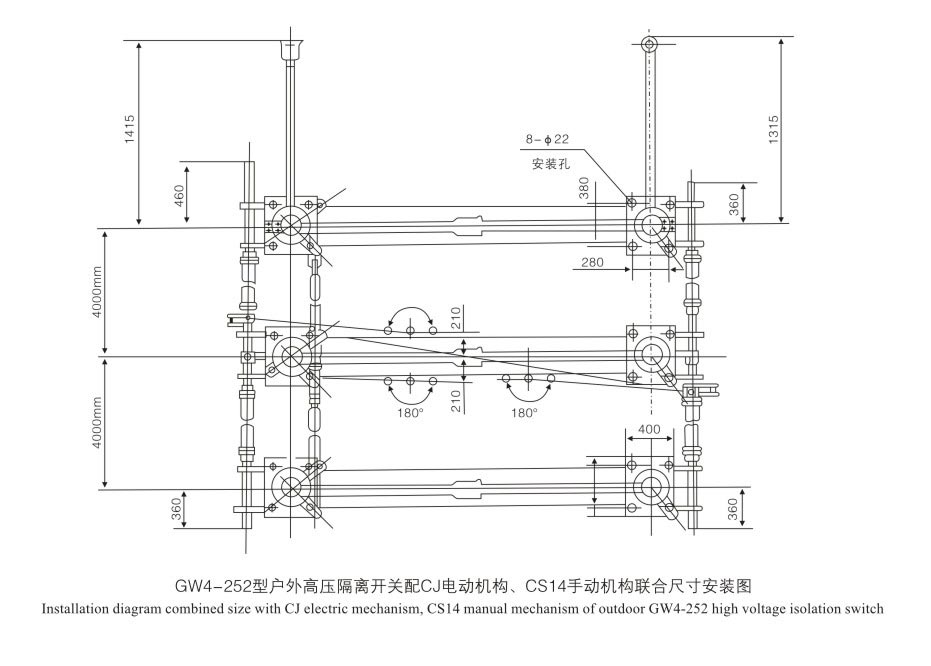

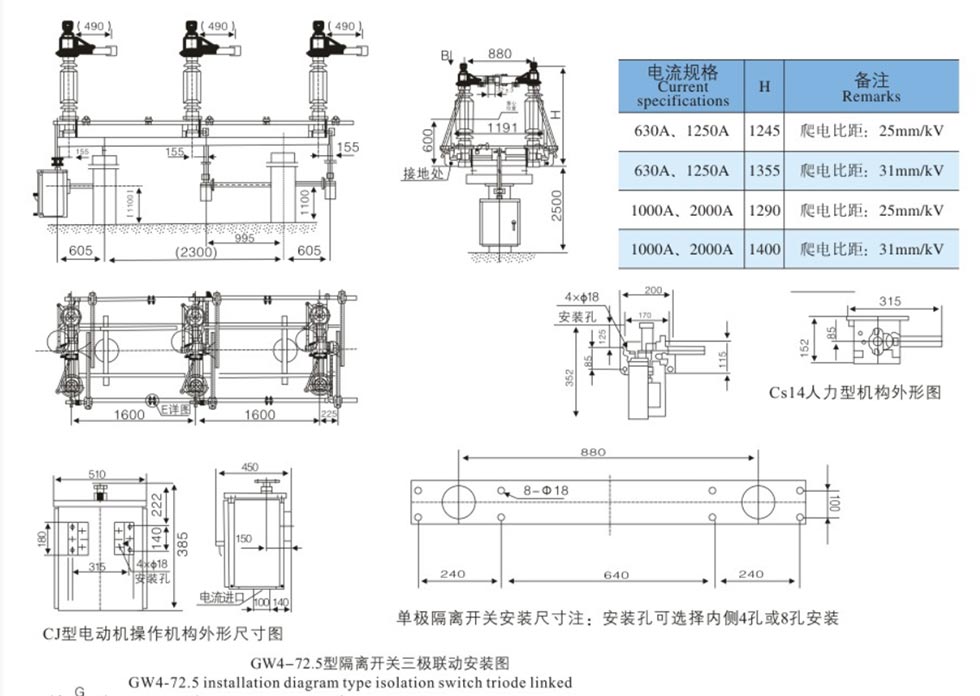

| Punkt | Enhet | Parametrar | |||||
| Märkspänning | kV | 40.5 | 72.5 | 126 | 145 | ||
| Nominell isoleringsnivå | 1 min effektfrekvens motstå spänning (effektivt värde) | På marken | kV | 95 | 160 | 230 | 275 |
| Fraktur | kV | 118 | 200 | 230+70 | 275+85 | ||
| Nominell blixtimpuls tål ström (topp) | På marken | kV | 185 | 350 | 550 | 650 | |
| Fraktur | kV | 215 | 410 | 550+110 | 650+120 | ||
| Nominell frekvens | Hz | 50/60 | |||||
| Märkström | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Bedömd korttidsmotståndsström | kA | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | ||
| Nominell toppmotståndsström | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Märklig kortslutningstid | Kniv/Svärd | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Nominell mekanisk terminalbelastning | Horisontell och vertikal | N | 1250 | 1250 | 1250 | 1250 | |
| Horisontell | N | 750 | 750 | 750 | 750 | ||
| Vertikal kraft | N | 1000 | 1000 | 1000 | 1000 | ||
| Krypavstånd | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Mekaniskt liv | Tider | 5000 | 5000 | 1000 | 5000 | ||
| Motorställdon | Modell | CJ | CJ | CJ | CJ | ||
| Motorspänning | V | AC380, AC220, DC220, DC110 | |||||
| Spänningskontrollslinga | V | AC380, AC220, DC220, DC110 | |||||
| Poäng, stängningstid | s | 7±1 | |||||
|
Mänsklig aktuator |
Modell | CS14 CS17 | |||||
| Elektromagnetisk låsspänning | V | AC220, DC220, DC110 | |||||
• Isolatorer: Inga sprickor, skador eller smuts.
• Kontakter: Ren, silverpläterad yta intakt.
• Fästelement: Alla bultar är åtdragna.
• Mekanism: Jämn rotation; smörja rörliga delar.
• Isolatorns vertikalitet: Justera med shims (max 3 mm per plats).
• Trefassynkronisering: Justera vevarm och länkstång.
• Kontakttryck: Säkerställ korrekt införing och tryck.
• Använd endast INGEN BELASTNING; bekräfta att strömbrytaren är öppen.
• Manuell manövrering: Använd manöverhandtaget; undvika överdriven kraft.
• Motoriserad drift: Använd lokal/fjärrkontroll; övervaka position.
• Förregling: Tvinga inte manövrering om den är förreglad.
• Periodisk översyn: Vart 1–2 år.
• Rengör isolatorer och kontakter; applicera industriellt vaselin.
• Smörj lager och transmissionsdelar.
• Kontrollera efter lösa bultar, slitna kontakter och isolatorskador.
• Efter kortslutning: Inspektera omedelbart.
• Kan inte fungera: Kontrollera förregling, låst länkage eller motorfel.
• Asynkrona faser: Justera tvärbindningsstänger.
• Kontaktöverhettning: Rengör och dra åt igen; kontrollera silverplätering.
S: Nej. GW4-frånkopplingsbrytaren är endast lämplig för isolering och omkoppling under endast spänning, utan belastning villkor. Den har inte ljusbågssläckande kapacitet och är strängt förbjuden från drift under belastning. Det måste användas tillsammans med en strömbrytare.
S: Den mekaniska spärren framtvingar en säker driftsekvens: huvudströmbrytare öppen → jordningsbrytare stängd; jordningsbrytare öppen → huvudströmbrytare stängd, förhindrar felaktig användning och säkerställer underhållssäkerhet personal.
S: Standardtypen är lämplig för miljöer med en höjd av ≤2000m och en temperatur på -40℃ till +40℃, som kan möta behoven hos de flesta utomhustransformatorstationer; för speciella områden på hög höjd eller kraftigt förorenade, förstärkt isolering och rostskyddslösningar kan skräddarsys.
