110kv 126kv Frånkopplingsbrytare Isolator

Zhejiang Usune Electric Co., Ltd. är ett professionellt högspänningsföretag som ägnar sig åt design, forskning och utveckling, fabrikstillverkning och global försäljning av 12kV till 245kV högspänningsutrustning inomhus och utomhus. dess kärnprodukter inkluderar vakuumbrytare, SF6-strömbrytare, frånkopplingsbrytare, lastbrytare och GW4 serie 110kv 126kv Frånkopplingsbrytare Isolator. Företaget utnyttjar avancerad produktionsutrustning, rigorösa tester processer, standardiserat materialval, utsökt hantverk och ett omfattande kvalitetsledningssystem för att lägga en solid grund för produktkvalitet.

Produktöversikt

Usune GW4-serien utomhus högspänningsfrånkopplingsbrytare är en kärnutrustning i 110kV och 126kV effekt system. Den används främst för kretskoppling under tomgångsförhållanden, vilket ger synligt isoleringsavstånd för underhåll av utrustning och säkerställande av förarens säkerhet. Den elektriska och mekaniska prestandan hos 110kv 126kv Disconnect Switch Isolator är helt kompatibel med nationella standarder GB1985 "AC High-Voltage Disconnect Switches och Jordningsbrytare," DL486 "AC High-Voltage Disconnect Switch Ordering Technical Conditions" och IEC international standarder.

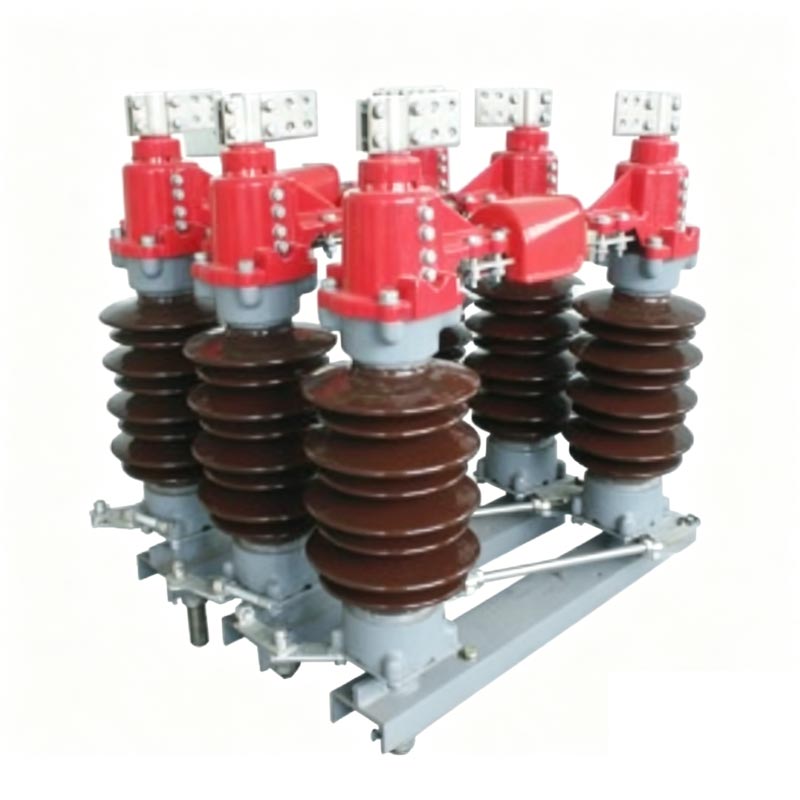

Strukturella egenskaper:

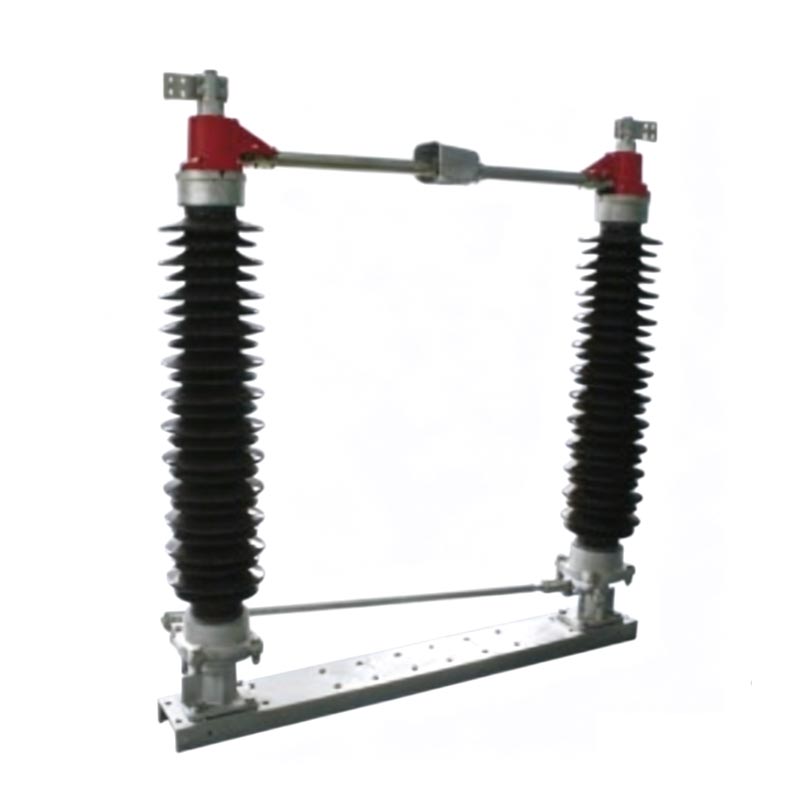

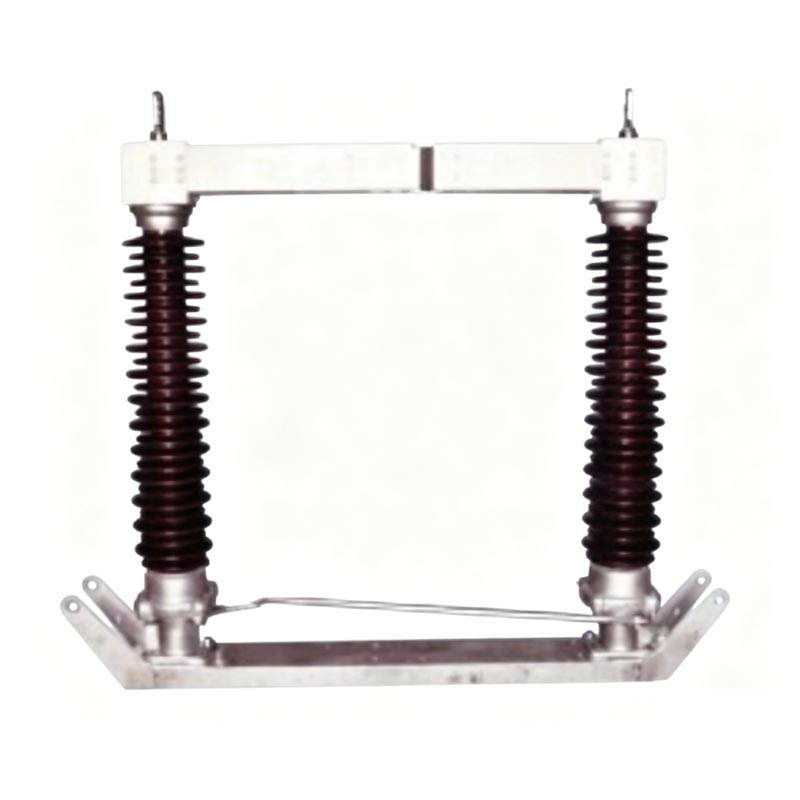

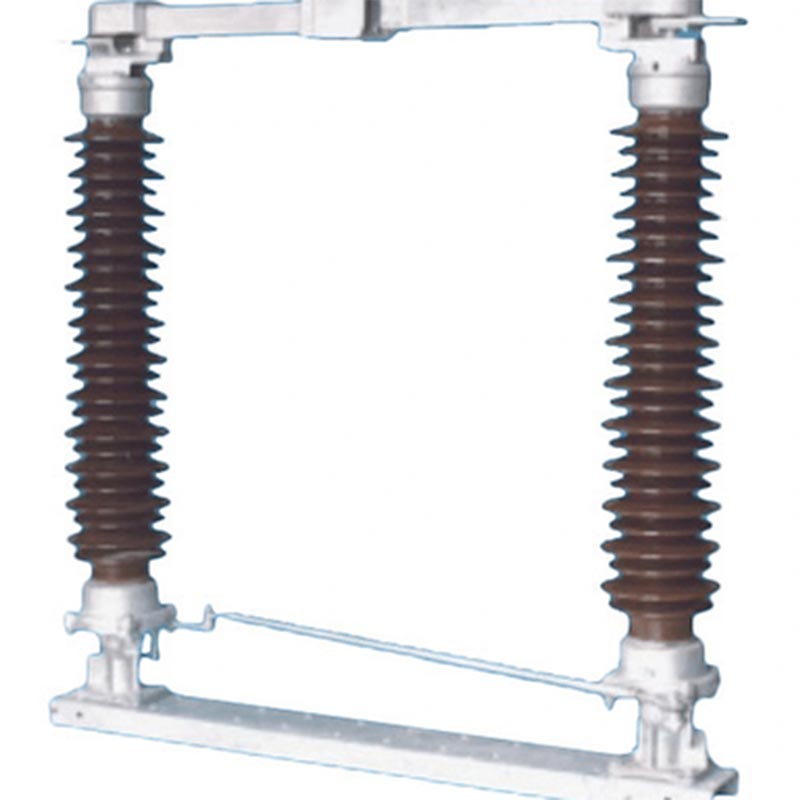

1. Strukturtyp: Dubbelkolumn enkelpolig struktur; de tre polerna är mekaniskt sammankopplade via en axel för synkron drift.
2. Kärnkomponenter: Består av en robust bas, högisolerande porslinspelare och ett ledande precisionssystem.
3. Driftsmekanism: Varje stolpe innehåller två keramiska pelare monterade på lager. Den ledande omkopplaren är delad i två halvor, som roterar horisontellt 91° via en tvärbindningsmekanism för att uppnå synkron öppning och stängs i samma riktning.
4. Kontaktpunkt: Placerad mellan de två keramiska pelarna, vilket säkerställer stabil kontakt och extremt lågt motstånd.

Tekniska fördelar:

1. Kompatibelt och pålitligt: Fullständigt kompatibel med nationella och IEC-standarder, erbjuder stabil prestanda och en lång livslängd.
2. Utmärkt isolering: Högkvalitativa keramiska pelare ger hög isoleringsstyrka och utmärkt anti-förorening och prestanda mot överslag.
3. Jämn drift: Precisionslänkmekanism säkerställer flexibel och smidig drift med minimalt mekaniskt slitage.
4. Bekväm installation och underhåll: Kompakt och rimlig struktur, enkel installation på plats och minimal underhåll.
5. Stark miljöanpassningsförmåga: Lämplig för olika utomhusklimat, inklusive hög höjd, förorenad och kustområden.

Verkliga applikationsfall

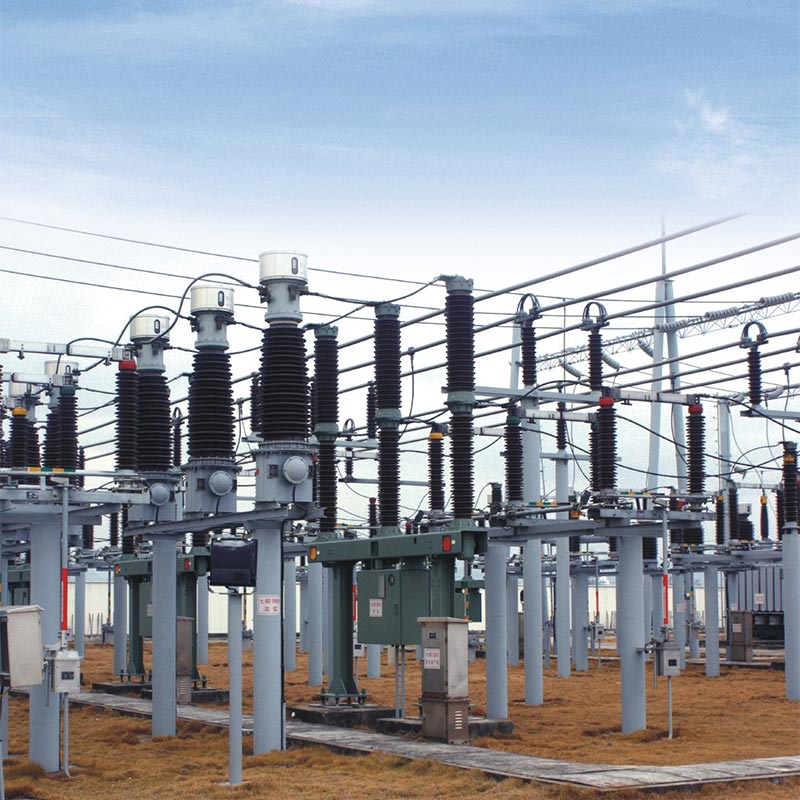

1. Projektnamn: East China 110kV Urban Substation Upgrade Project
2. Plats: Zhejiang-provinsen, Kina
3. Tid: 2024-2025
4. Detaljer: Usune tillhandahöll 36 GW4-126kV frånkopplingsbrytare för detta viktiga stadsnätuppgraderingsprojekt för att förbättra strömförsörjningens tillförlitlighet för ett 20 kvadratkilometer stort kommersiellt och bostadsområde.
5. Driftprestanda: Installation och driftsättning slutfördes framgångsrikt inom 45 dagar. Stabil drift uppnåddes under topp sommarbelastning (1,2 gånger märkström) 2025, utan överhettning eller dålig kontakt frågor. Noll defekter hittades vid årliga isolerings- och mekaniska besiktningar. Underhållsarbetet minskade med 40 % jämfört med de gamla strömställarna, vilket avsevärt förbättrar säkerheten för underhåll av transformatorstationer.
6. Kundfeedback: "Usune frånkopplingsbrytare har avsevärt förbättrat säkerheten och effektiviteten hos transformatorstationen operation. Deras kvalitet och stabilitet är enastående. Vi kommer att fortsätta att välja Usune som vår föredragna leverantör."

Huvudsakliga tekniska parametrar

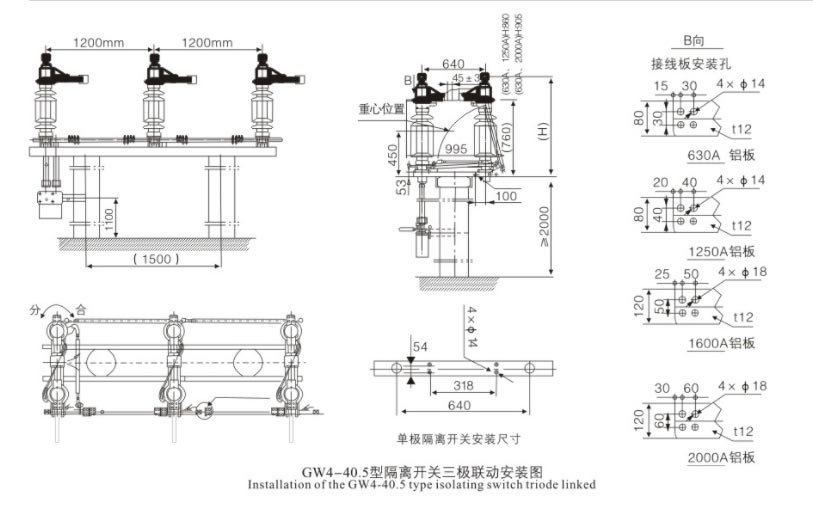

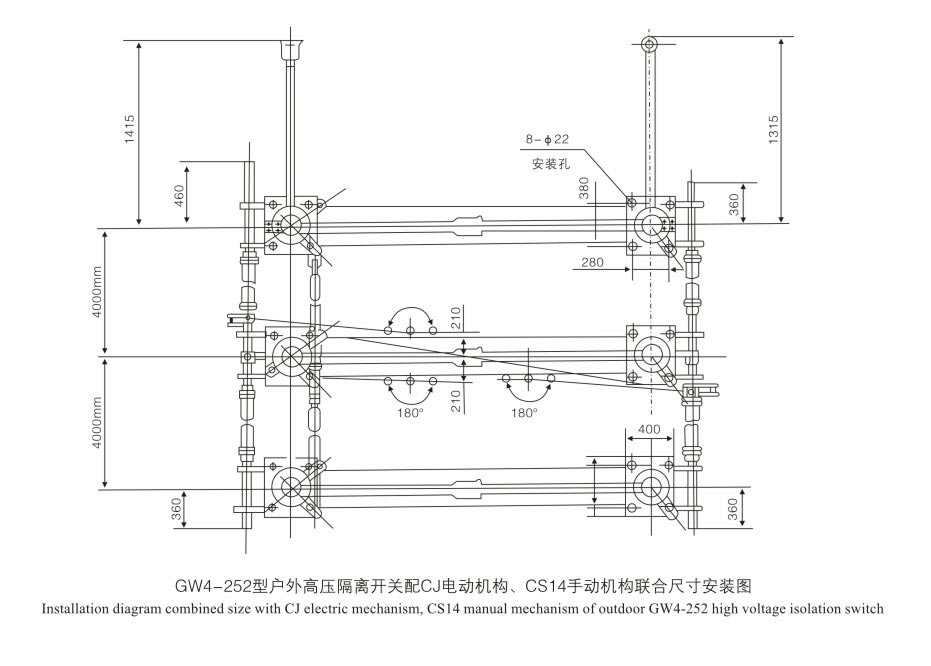

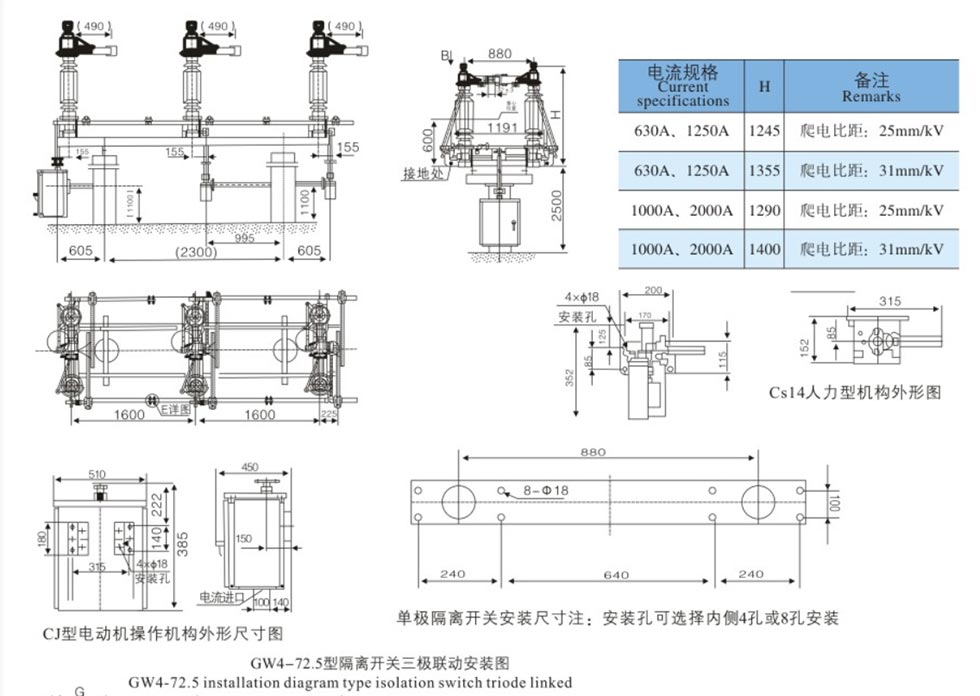

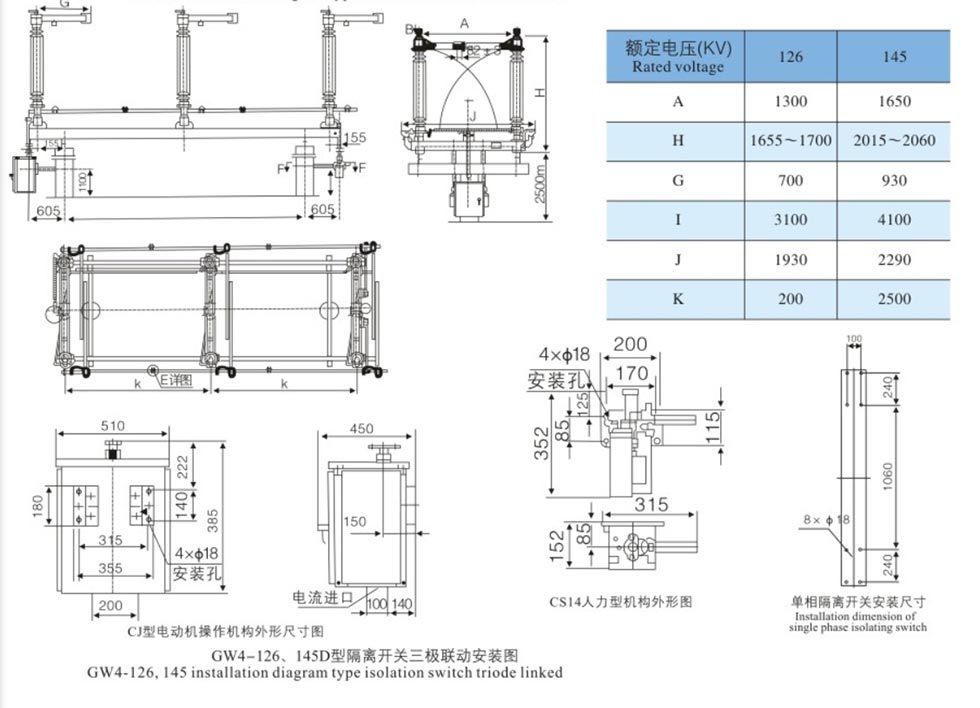

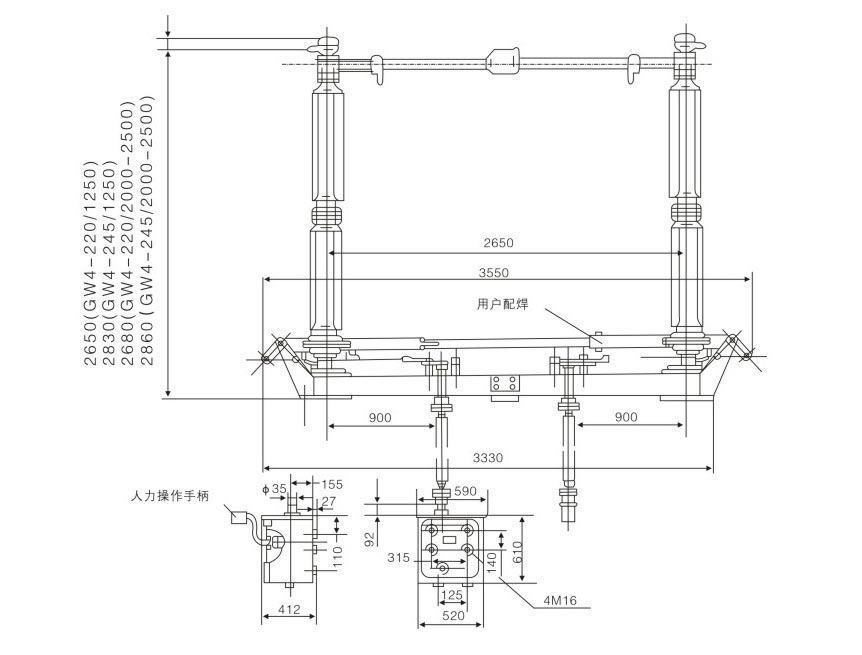

Yttermått

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

FAQ

F1: Kan GW4-serien 110kV 126kV frånkopplingsbrytare isolator avbryta belastningsström eller kortslutningsström?

S: Nej. 110kv 126kv frånkopplingsbrytarisolatorerna är endast utformade för kretskoppling under tomgångsförhållanden med spänning. De måste användas tillsammans med strömbrytare. Före drift måste kretsen vara kopplas bort med strömbrytaren för att säkerställa strömavbrott innan man använder strömbrytaren.

F2: Vilka miljöförhållanden är denna produkt lämplig för?

S: Den kan fungera stabilt i följande miljöer: omgivningstemperatur -30 ℃ till +40 ℃; höjd ≤2000m (högre höjdmodeller kan anpassas på begäran); föroreningsnivå från allmän till måttlig till kraftig förorening (föroreningsbeständiga modeller finns tillgängliga); vindhastighet ≤35m/s; seismisk intensitet ≤8 grader.

Slutsats

Som en professionell tillverkare av högspänningsutrustning, Usune Electrics GW4-serie 110kv 126kv Disconnect Switch Isolator Isolatorer kombinerar avancerad design, högkvalitativa material och precisionstillverkning, vilket gör dem till ett idealiskt val för kraftverk, transformatorstationer och stora industrianläggningar. De tillhandahåller säker, pålitligt och långvarigt skydd mot elektrisk isolering. Baserat på ett omfattande kvalitetssystem och moget fält Usune har åtagit sig att stödja olika kritiska kraftinfrastrukturprojekt över hela världen.
