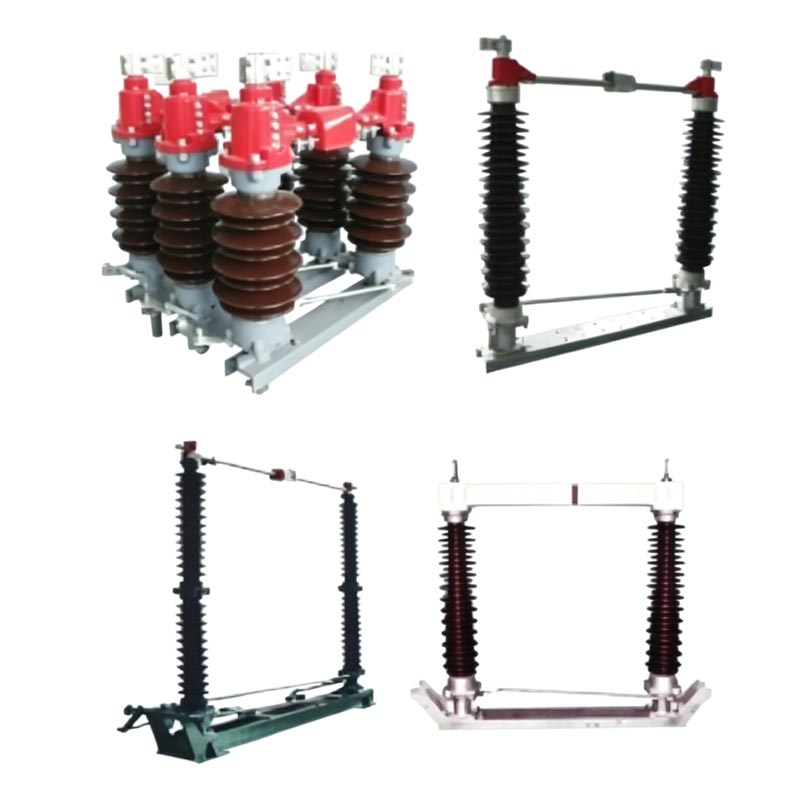

110kV 1250A 2000A frånskiljarbrytare är en trefas AC 50Hz utomhus högspänningsapparat med en märkspänning på 126kV (110kV-nivå) och en märkström på 1250A/2000A. Den används främst för öppning och stängning drift under tomgångsförhållanden, tillförlitligt isolerande underhållsutrustning från spänningsförande ledningar och bildar en tydlig synligt avbrott.
Usune, som en professionell fabrik specialiserad på FoU och tillverkning av högspänningsställverk, erbjuder produkter för 110kV huvudtransmissionsstationer som uppfyller kraven för säker drift av elnätet.

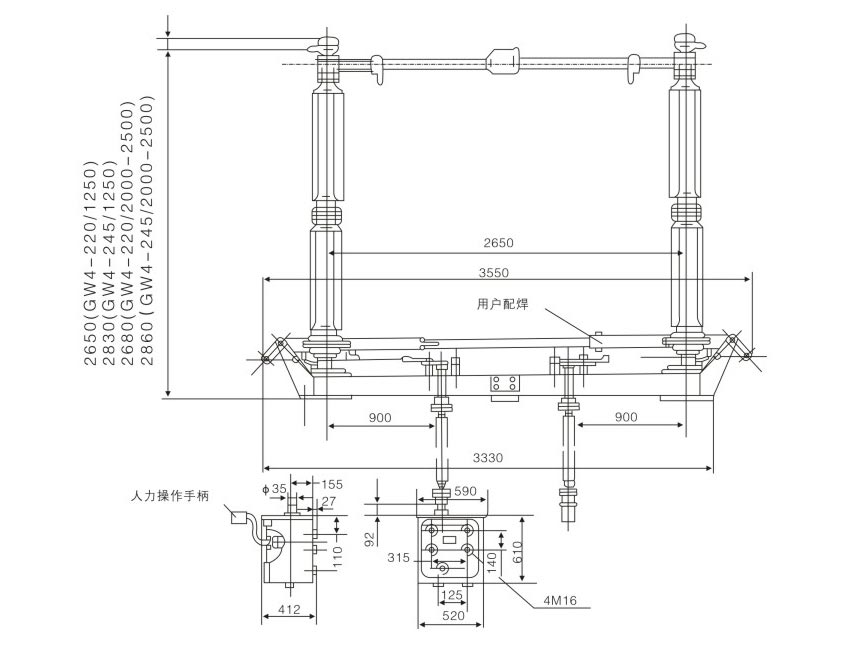

Varje fas har två isolerade pelare som roterar synkront 90° horisontellt för att uppnå öppning och stängning; den basen är gjord av varmförzinkat stål med tätade lager, vilket gör den korrosionsbeständig och hållbar.
110kV 1250A 2000A frånskiljarbrytarens huvudkontakter av delad typ är gjorda av silverpläterad koppar, vilket resulterar i lågt kontaktmotstånd, hög strömkapacitet och minimal överhettning under långvarig drift.
Modeller med jordningsbrytare är utrustade med pålitliga mekaniska förreglingar, strikt efter sekvensen av "huvudströmbrytare öppen → jordningsbrytare stängd; jordströmbrytare öppen → huvudströmbrytare stängd," effektivt förhindrande feloperation.

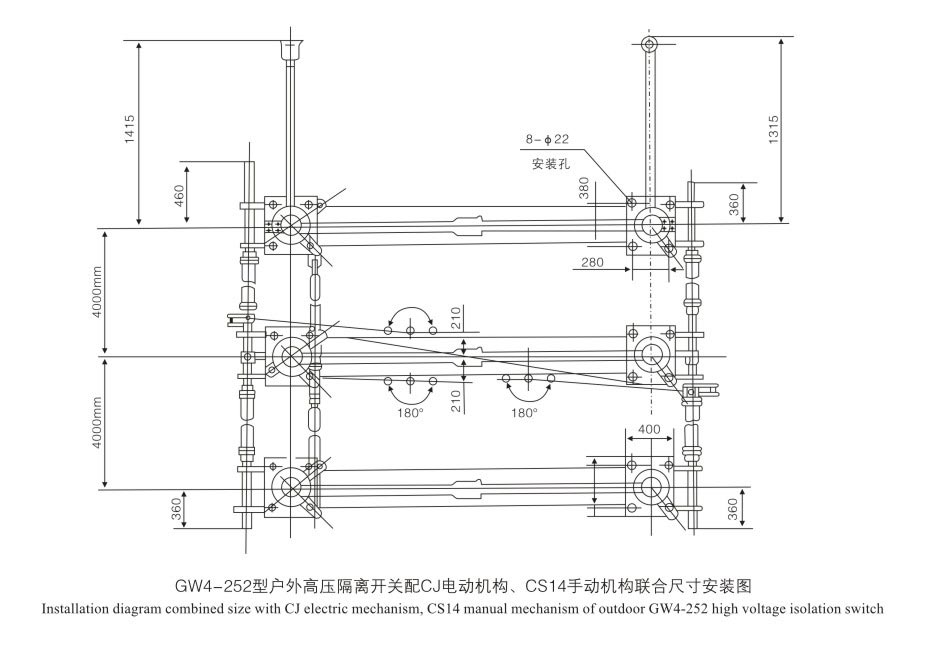

Kan konfigureras med CS14G eller CS17G manuella mekanismer, eller CJ6B eller CJ11 elektriska mekanismer, som stöder lokala och fjärrkontroll.
| Parameter | GW4-126 (1250A) | GW4-126 (2000A) |
| Märkspänning | 126kV (110kV klass) | 126kV (110kV klass) |
| Märkström | 1250A | 2000A |
| Frekvens | 50 Hz | 50 Hz |
| Drifttemperatur | -40°C ~ +40°C | -40°C ~ +40°C |
| Höjd över havet | ≤ 2000m | ≤ 2000m |
| Standarder | GB 1985, IEC 62271-102 | GB 1985, IEC 62271-102 |
| Isoleringsnivå | IV-klass (bekämpning av föroreningar valfritt) | IV-klass (bekämpning av föroreningar valfritt) |
| Tål ström under kort tid | 31,5kA/4s | 31,5kA/4s |
| Topp motstå ström | 80kA | 80kA |

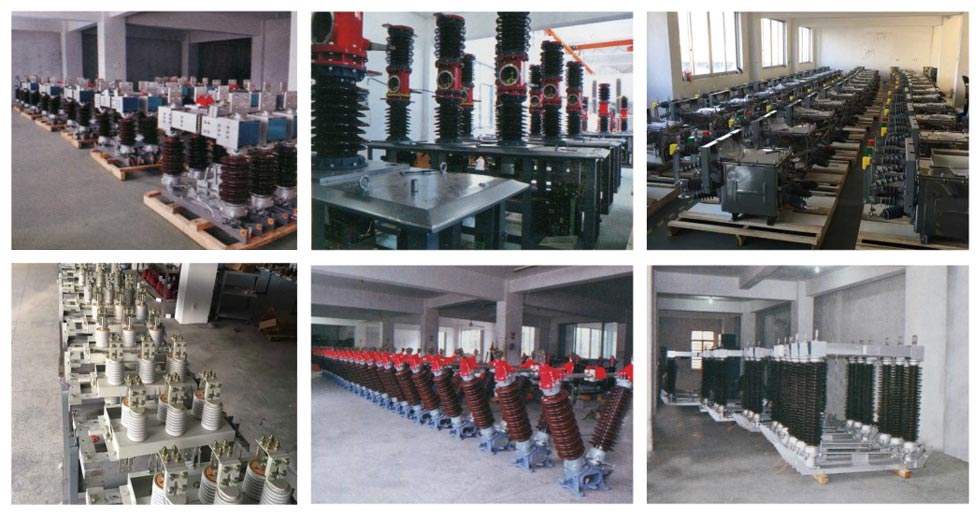

- Tillverkad med hjälp av avancerad produktionsutrustning och rigorösa testmetoder för att säkerställa produktkonsistens och
stabilitet.
– Standardmaterial av hög kvalitet och utsökt hantverk lägger en solid grund för produktkvalitet.
– Ett heltäckande kvalitetsledningssystem täcker hela produktionsprocessen från råvarulager till
leverans av färdig produkt.
- Standardmodeller kan fungera stabilt i ett temperaturområde på -40℃ till +40℃, lämpligt för de flesta regioner.
- Den föroreningsbeständiga typen (GW4-126W) har förbättrad isolering, vilket gör den idealisk för hårt förorenade områden
såsom kustområden, industriområden eller områden med mycket damm, saltstänk eller kemisk korrosion.
- Den tål svåra väderförhållanden som starka vindar, kraftigt regn och snöstormar.
- En tydlig mekanisk förreglingsmekanism förhindrar effektivt felaktig användning, vilket säkerställer säkerheten för personal och
utrustning.
- 110kV 1250A 2000A frånskiljarbrytare har en kompakt struktur som kräver lite installationsutrymme, vilket gör den
lätt att installera, justera och underhålla.
- Synliga brytpunkter ger intuitiv säkerhetsgaranti för underhållsoperationer.
1. Fallstudie: 110kV vindkraftsstation i sydöstra kustområdet
2. Projektets bakgrund: En vindkraftspark på 110 kV belägen i Kinas sydöstra kustområde, ett område med hög salthalt spraykoncentrationer, hög luftfuktighet och allvarliga föroreningar.
3. Tillämpad produkt: Usune GW4-126W 2000A Anti-Pollution Disconnect Switch (12 set)
4. Implementeringsresultat:
- Har fungerat framgångsrikt i 5 år utan några fel, anpassad till den hårda kustsaltspraymiljön.
- Den föroreningsbekämpande kompositisolatorn bibehöll utmärkt isoleringsprestanda, utan kryputsläpp eller
föroreningsöverslag.
- De silverpläterade kontakterna förblev ljusa, med stabilt kontaktmotstånd, och ingen överhettning inträffade under
långvarig driftström på 1800A.
5. Feedback från projektledaren: "Usune-frånkopplingsbrytaren visade utmärkt prestanda mot föroreningar, fullt ut uppfyller de stränga miljökraven för kustnära vindkraftsparker."

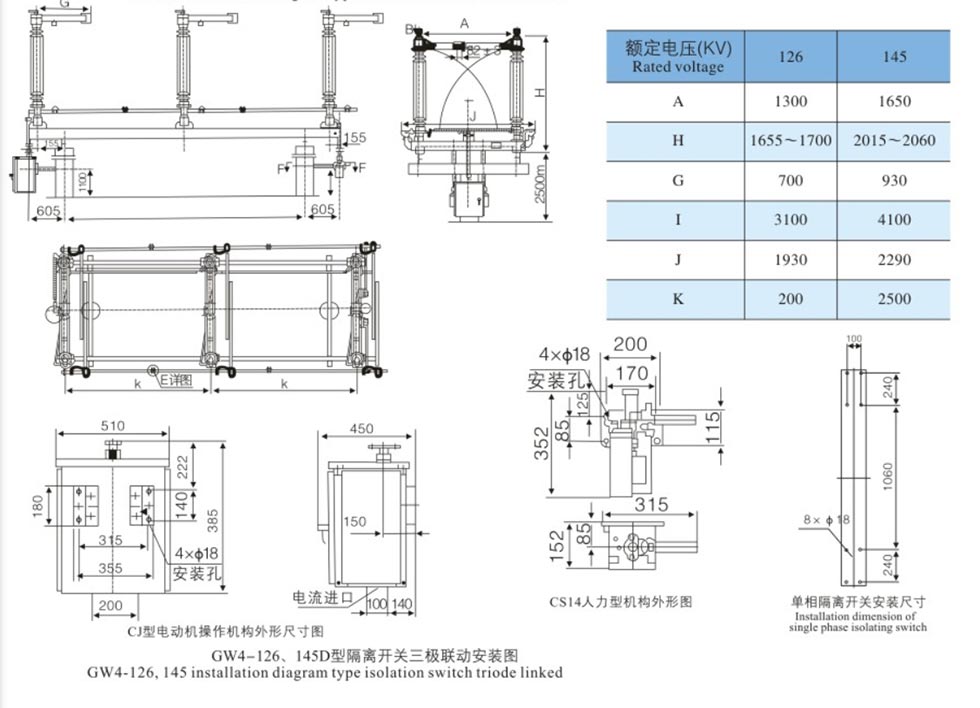

| Punkt | Enhet | Parametrar | |||||
| Märkspänning | kV | 40.5 | 72.5 | 126 | 145 | ||
| Nominell isoleringsnivå | 1 min effektfrekvens motstå spänning (effektivt värde) | På marken | kV | 95 | 160 | 230 | 275 |
| Fraktur | kV | 118 | 200 | 230+70 | 275+85 | ||
| Nominell blixtimpuls tål ström (topp) | På marken | kV | 185 | 350 | 550 | 650 | |
| Fraktur | kV | 215 | 410 | 550+110 | 650+120 | ||
| Nominell frekvens | Hz | 50/60 | |||||
| Märkström | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Bedömd korttidsmotståndsström | kA | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | ||
| Nominell toppmotståndsström | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Märklig kortslutningstid | Kniv/Svärd | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Nominell mekanisk terminalbelastning | Horisontell och vertikal | N | 1250 | 1250 | 1250 | 1250 | |
| Horisontell | N | 750 | 750 | 750 | 750 | ||
| Vertikal kraft | N | 1000 | 1000 | 1000 | 1000 | ||
| Krypavstånd | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Mekaniskt liv | Tider | 5000 | 5000 | 1000 | 5000 | ||
| Motorställdon | Modell | CJ | CJ | CJ | CJ | ||
| Motorspänning | V | AC380, AC220, DC220, DC110 | |||||
| Spänningskontrollslinga | V | AC380, AC220, DC220, DC110 | |||||
| Poäng, stängningstid | s | 7±1 | |||||
| Mänsklig aktuator | Modell | CS14 CS17 | |||||
| Elektromagnetisk låsspänning | V | AC220, DC220, DC110 | |||||
• Isolatorer: Inga sprickor, skador eller smuts.
• Kontakter: Ren, silverpläterad yta intakt.
• Fästelement: Alla bultar är åtdragna.
• Mekanism: Jämn rotation; smörja rörliga delar.
• Isolatorns vertikalitet: Justera med shims (max 3 mm per plats).
• Trefassynkronisering: Justera vevarm och länkstång.
• Kontakttryck: Säkerställ korrekt införing och tryck.
• Använd endast INGEN BELASTNING; bekräfta att strömbrytaren är öppen.
• Manuell manövrering: Använd manöverhandtaget; undvika överdriven kraft.
• Motoriserad drift: Använd lokal/fjärrkontroll; övervaka position.
• Förregling: Tvinga inte manövrering om den är förreglad.
• Periodisk översyn: Vart 1–2 år.
• Rengör isolatorer och kontakter; applicera industriellt vaselin.
• Smörj lager och transmissionsdelar.
• Kontrollera efter lösa bultar, slitna kontakter och isolatorskador.
• Efter kortslutning: Inspektera omedelbart.
• Kan inte fungera: Kontrollera förregling, låst länkage eller motorfel.
• Asynkrona faser: Justera tvärbindningsstänger.
• Kontaktöverhettning: Rengör och dra åt igen; kontrollera silverplätering.
S: Kärndifferensen är den nominella strömkapaciteten. 1250A är lämplig för medellast 110kV transformatorstationer, medan 2000A är lämplig för inkommande och utgående kretsar för huvudtransformatorer med hög ström. Den struktur, isoleringsklass och installationsmått är i princip desamma.
A: Ja. Anti-pollution (W-typ) produkter finns tillgängliga, med ett krypavstånd på 31,5 mm/kV. De använder porslinsisolatorer eller kompositisolatorer som motverkar föroreningar och är resistenta mot saltstänk och dammkorrosion.
S: Vi kan tillhandahålla urvalslösningar, installationsritningar, vägledning för idrifttagning på plats och gratis reparation tjänster under garantiperioden. Standardmodeller levereras snabbt för att möta tidskraven för kraft nätprojekt.
