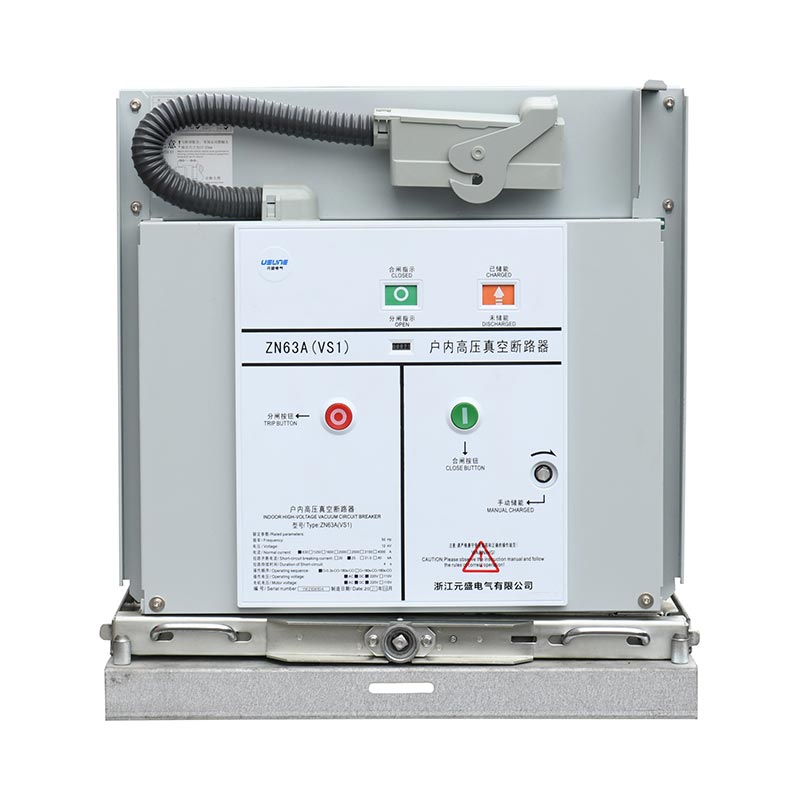

24kv Vakuumbrytare

24kV vakuumkretsbrytaren har en integrerad layout, stöder både manuell och elektrisk energilagring, och är lätt att använda. Huvudkretsen kräver inget extra underhåll. Vakuumbrytaren är inkapslad med APG teknik, som ger skydd mot föroreningar och krypning, förlänger dess livslängd och minskar underhållet kostnader. Den innehåller en omfattande förreglingsmekanism mot felaktig funktion för att säkerställa utrustning och personal säkerhet. Den ljusbågssläckande kammaren upprätthåller ett stabilt vakuum, med öppning ≤50ms och stängning ≤100ms, vilket ger snabb svar. Den är kompatibel med olika sekundära styrspänningar för att möta olika strömförsörjningskrav.

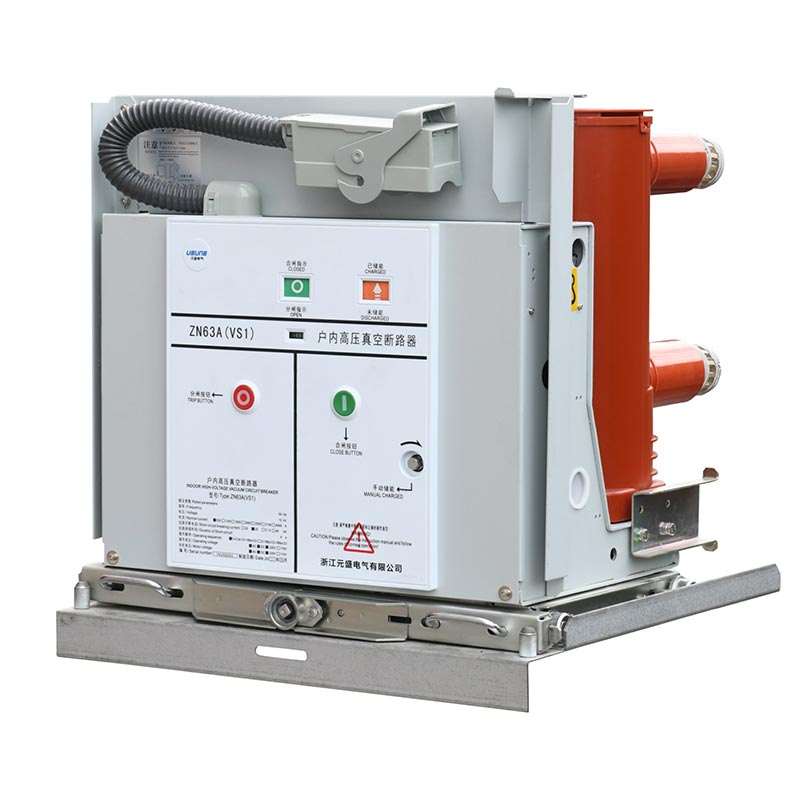

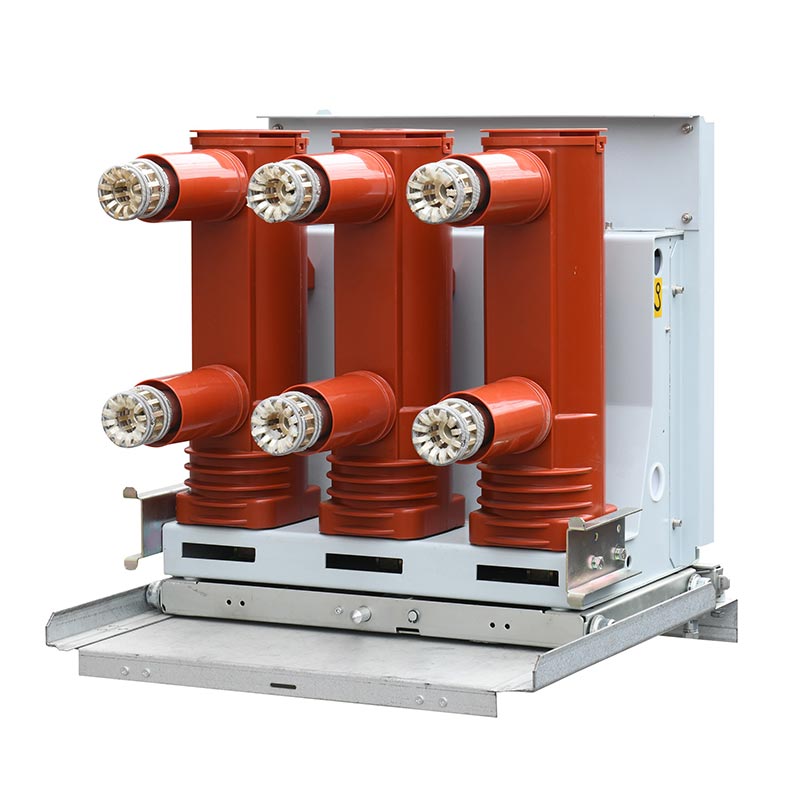

24kV vakuumbrytare finns i stationära och handmanövrerade modeller, kompatibel med olika ställverk. Märkström sträcker sig från 630A till 4000A, och kortslutningsbrytström från 20kA till 50kA. Flexibelt urval baserat på användarnas behov möjliggör anpassning till frekventa driftscenarier. Som en professionell tillverkare utnyttjar Usune mogna produktionsprocesser, rigorös kvalitetskontroll och omfattande teknisk support för att ge hög prestanda vakuumbrytare till globala användare. Dessutom uppnår Usune genom att använda erfarna leverantörsresurser effektivt samarbete i försörjningskedjan, vilket säkerställer snabb produktleverans och stabil kvalitet.

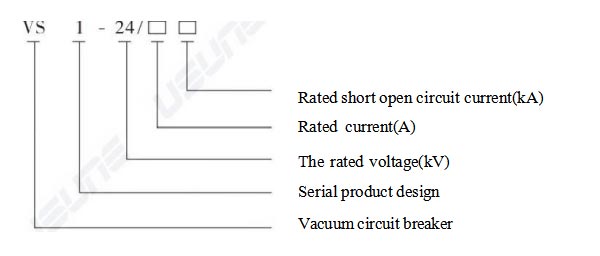

Meningsmodeller

Kärntekniska parametrar

1. Grundläggande elektriska parametrar

2. Viktiga strukturella parametrar

- Kontaktavstånd: 13±1mm;
- Överväg: 3,5±0,5 mm;
- Genomsnittlig öppningshastighet: 0,9-1,2m/s;
- Genomsnittlig stängningshastighet: 0,5-0,8m/s;
- Tillåten slitagetjocklek på rörliga och stationära kontakter: ≤3 mm;
- Huvudledningskretsresistans: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), vilket säkerställer stabil ledningsförmåga.

3. Parametrar för miljöanpassning

Drifttemperatur: -15℃~+40℃; Daglig relativ luftfuktighet ≤95%, Månatlig relativ luftfuktighet ≤90%; Höjd ≤1000m (anpassningsbar för speciella höjder); Seismisk intensitet ≤8 grader; Lämplig för platser fria från droppande vatten, brandfarliga och explosiva material, frätande gaser och kraftiga vibrationer; anpassningsbar till klimatet i de flesta delar av Kina.

Tillämpliga scenarier

Usune 24kV vakuumkretsbrytare, med sin överlägsna prestanda, används ofta i följande scenarier, täcker flera områden som kraft, industri och infrastruktur:

1. Kraftverk och transformatorstationer: Som den centrala styr- och skyddsutrustningen för kraftdistributionskretsar är det används för att stänga av och stänga kretsströmmar, skydda kritisk utrustning som transformatorer och samlingsskenor från överbelastning och kortslutningsskador;
2. Industriföretag: Lämplig för högspänningskraftdistributionssystem i industrier som metallurgi, kemiteknik, maskintillverkning och textilier, för att möta behoven av frekventa uppstarter och avstängningar av produktionsutrustning och stora lastfluktuationer;
3. Infrastruktur: Används för högspänningskraftdistribution i stadstrafik, höghus och kommersiella komplex, som säkerställer stabil strömförsörjning och förbättrar strömtillförlitligheten;
4. Nytt energifält: Lämpligt för att stödja eldistributionssystem för solcellskraftverk och vindkraft anläggningar, som har goda anti-interferensegenskaper och anpassar sig till belastningsegenskaperna hos ny energikraft generation.

Verklig tillämpningsfallstudie

Fallstudie: Uppgraderingsprojekt för högspänningsdistributionssystem i en stor kemisk industripark

1. Projektets bakgrund

De befintliga strömbrytarna i parken led av otillräcklig tillförlitlighet och höga underhållskostnader, kräver en uppgradering till 24kV vakuumkretsbrytare med hög tillförlitlighet, lågt underhåll och kompatibilitet med den frätande kemiska miljön.

2. Lösning

32 Usune handmanövrerade strömbrytare (1600A/31,5kA) valdes. Isoleringsstrukturen var optimerad för förbättrad korrosionsbeständighet. Installationsvägledning och teknisk utbildning tillhandahölls för att säkerställa i tid leverans.

3. Ansökningsresultat

Utrustningen fungerade stabilt och utan fel, vilket minskade underhållskostnaderna med 60 %. Det var kompatibelt med befintliga ställverk, vilket förkortar byggcykeln. Parken har utsett Usune som en långsiktig partner.

Produktions- och Supply Chain Assurance

1. Produktionssäkring

Usune har en modern fabrik som följer internationella och inhemska standarder. Varje produkt genomgår rigorösa fabrikstestning och ett kvalitetsspårbarhetssystem för hela processen har etablerats.

2. Supply Chain Assurance

Långsiktigt samarbete med högkvalitativa leverantörer, med välkända varumärken för kärnkomponenter och optimerad leverans kedjeledning säkerställer produktleverans i tid.

3. Service efter försäljning

Vi tillhandahåller installationsvägledning, teknisk utbildning och felsökningstjänster. Gratis reparation och byte av delar erbjuds under garantiperioden, och livstids teknisk support tillhandahålls efter garantiperioden.

Produktkonfiguration och beställningsinstruktioner

1. Valfria konfigurationer

- Driftmetod: Manuell + elektrisk energilagring (standard);
- Skyddsanordningar: Valfria utlösningsanordningar för överström, underspänning/spänningsbortfall;
- Jordningsenheter: Valfria 650W, 800W, 1000W breda jordningslösningar;
- Hjälpkomponenter: Valfria antipumpande reläer, låselektromagneter, etc.

2. Beställningsinformation Beställningar måste specificeras

Produktmodell, installationsmetod och kvantitet; nominella parametrar; valfria konfigurationer; sekundär kontroll spänning; reservdelar och speciella krav
