Högspänningsvakuumbrytare inomhus

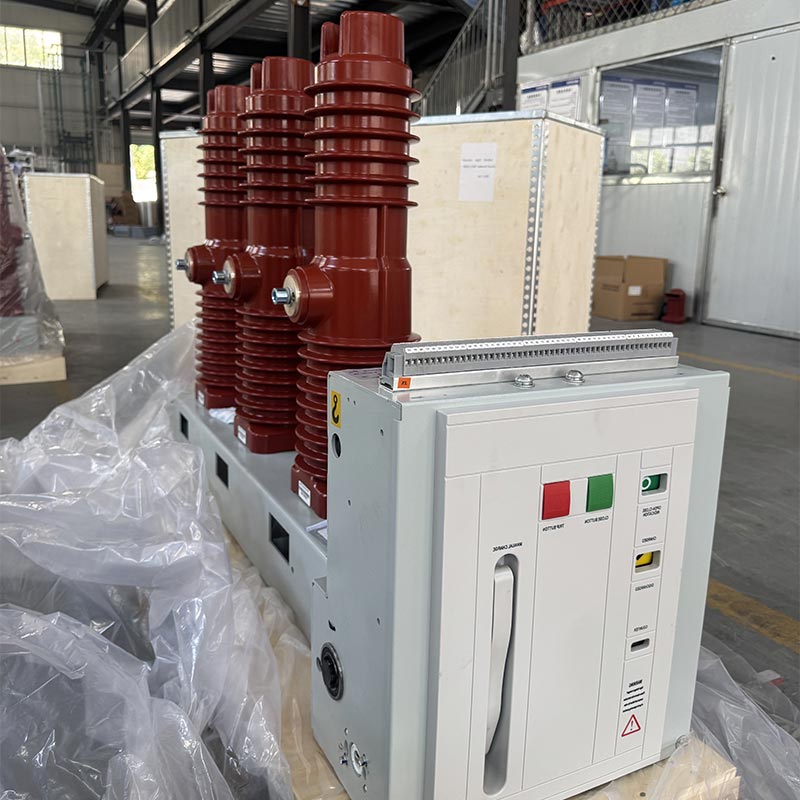

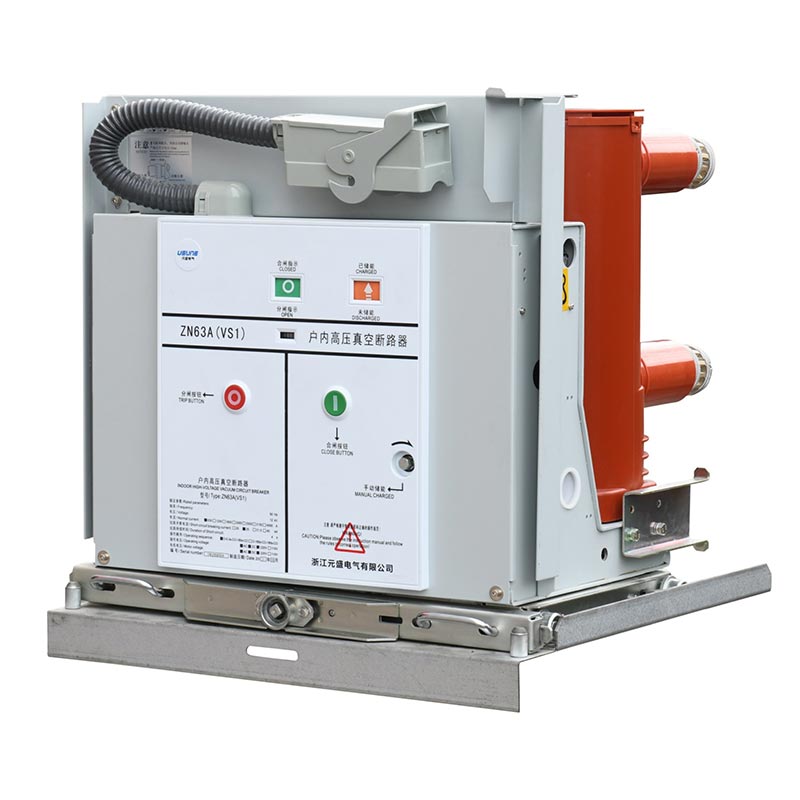

Usune VS1(ZN63)-12-serien inomhus högspänningsvakuumbrytare är ett kärnelektriskt skydd och kontroll enhet för 12kV kraftsystem. Den integrerade designen av den fjädermanövrerade mekanismen och strömbrytarkroppen minskar mellanliggande överföringslänkar, sänker energiförbrukning och buller och förbättrar produktens funktion tillförlitlighet. Huvudkretsen använder integralt stelnade poler, vilket uppnår miniatyrisering av strömbrytaren, förbättrar miljöanpassningsförmågan och livslängden och möjliggör underhållsfri drift i de flesta scenarier.

Produktfördelar

1.Hög tillförlitlighet

Vakuumbrytaren är längsgående installerad i en rörformad isoleringscylinder gjord med epoxiharts APG, ger utmärkt krypmotstånd och förhindrar effektivt dammansamling och yttre störningar. Det kan fungera stabilt även i fuktiga och kraftigt förorenade miljöer.

2.Flexibel konfiguration

Den kan utformas som en fast installationsenhet eller utrustad med ett dedikerat ställdon för att bilda en lådenhet. Det matchar perfekt KYN28A-12 (GZS) typ mittmonterade ställverk av lådtyp. Den fasta typen kan även användas i XGN-seriens fasta ställverk.

3. Anpassningsbar till frekvent drift

Genom att utnyttja de unika fördelarna med vakuumavbrott är den särskilt lämplig för scenarier som kräver frekvent drift vid märkdriftsström och upprepade avbrott av kortslutningsström, erbjuder stark praktiska.

4. Överensstämmelse med standard

Följer strikt GB/T1984-2014 "High Voltage Circuit Breakers", JB3855-1996 "3,6~40,5kV inomhus högspänning Vakuumkretsbrytare", DL/T403-2000 "12~40,5kV Vakuumkretsbrytare beställningstekniska villkor", och IEC62271-100:2008-standarder, som säkerställer auktoritativ kvalitetssäkring.

Tekniska parametrar

Struktur och funktion

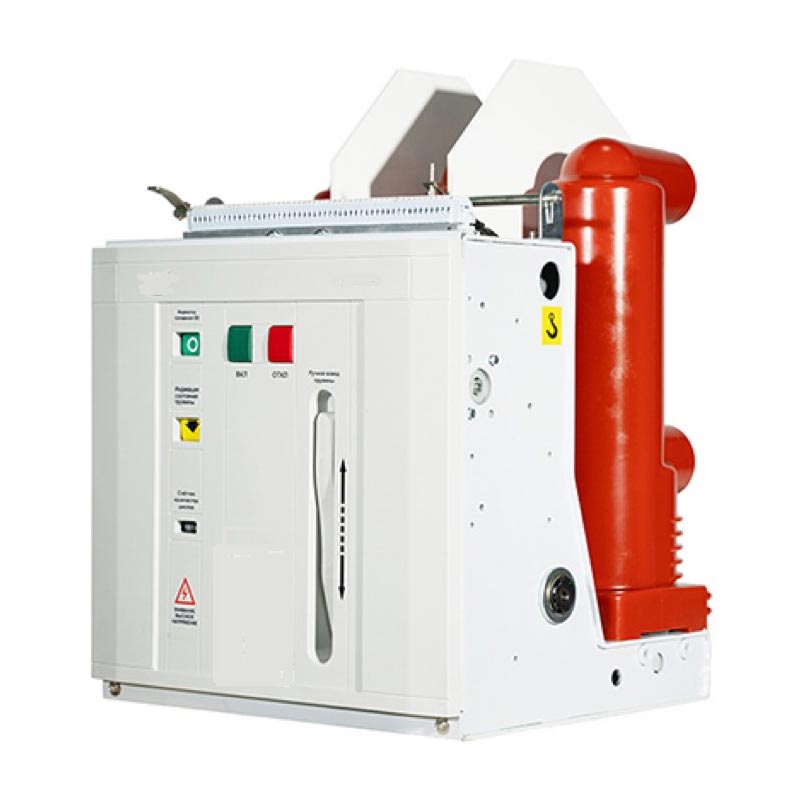

1. Övergripande struktur

Usune VS1(ZN63)-12 inomhus högspänningsvakuumbrytare antar en integrerad struktur med drift mekanism och ljusbågssläckningskammare anordnade fram och bak. Den ledande huvudkretsen är en trefas golvmonterad struktur. Denna unika design minskar avsevärt dammansamling på ljusbågssläckningskammaren ytan, vilket förhindrar att vakuumbågssläckningskammaren påverkas av yttre faktorer. Även i fuktigt och kraftigt förorenade miljöer bibehåller den utmärkt motstå spänning och hög resistans, överträffar liknande produkter.

2. Driftsmekanismens struktur

Manövermekanismen är en plan fjädermanövrerad mekanism med både manuell och elektrisk energilagring funktioner. Manövermotorn är placerad i skåpet framför ljusbågssläckningskammaren. Skåpet är uppdelad i fem monteringsutrymmen av fyra mellanväggar, som var och en rymmer energilagring, överföring, utlösnings- och buffertkomponenter i manövermekanismen. Den integrerade designen av ljusbågssläckningskammaren och manövermekanism säkerställer en hög grad av matchning mellan manövermekanismens prestanda och ljusbågssläckningskammarens öppnings- och stängningskrav, minskar redundanta komponenter, sänker energi förbrukning och buller, och förbättrar effektbrytarens driftsäkerhet.

Driftmiljö

1. Omgivningstemperatur: Max +40 ℃, minimum -15 ℃
2. Luftfuktighet: Daglig genomsnittlig relativ luftfuktighet ≤95 %; Månatlig genomsnittlig relativ luftfuktighet ≤90%; Dagligt genomsnitt vattenångtryck ≤22×10⁻³MPa; Månatligt medelvattenångtryck ≤1,8×10⁻³MPa
3. Höjd: Inte överstigande 1000m
4. Seismisk intensitet: Inte överstigande 8 grader
5. Atmosfärisk miljö: Inget betydande damm, rök, frätande eller brandfarliga gaser, ångor eller saltstänk föroreningar i den omgivande luften.

Obs: Om ovanstående normala driftsmiljöförhållanden överskrids, kontakta vår tillverkare i gå vidare för att anpassa produkten efter de faktiska arbetsförhållandena.

Installation och driftsättning

1. Kontrollera strömbrytaren för skador under transport och förvaring. Om någon skada upptäcks, sluta använda den omedelbart och kontakta vår leverantör för eftermarknadssupport.
2. Ta bort smuts (särskilt från isoleringsytan). Smuts som genereras under transport eller lagring kan påverka produktens isoleringsförmåga och kan till och med orsaka säkerhetsrisker.
3. Manövrera strömbrytaren manuellt enligt bestämmelserna för att lagra energi, stänga och öppna, observera om energilagringsstatusen och lägesindikatorerna för öppet/stängt är normala.
4. Manövrera strömbrytaren med hjälp av strömförsörjningen för att lagra energi, stänga och öppna, observera om energilagringsstatusen och lägesindikatorerna för öppet/stängt är normala.
5. Användning av strömbrytaren av handkärratyp: Sätt in körhandtaget i tryckhålet, vrid det medurs för att föra fram och moturs för att dra in, med en total frammatningstakt på 300±3 mm; i öppet läge, smidigt flytta den till arbets- eller testposition, vrid handtaget 30 gånger med medelhastighet tills ett "klick" ljud hörs, indikerar att den är i rätt läge (använd inte överdriven kraft för att undvika att skada tryckmekanismen), och samtidigt kommer motsvarande positionsindikatorkrets att anslutas.

Obs: Om en stängande förreglingsanordning väljs, måste förreglingskretsens strömförsörjning anslutas till lås upp den innan du stänger kretsen.

Verkliga applikationsfall

Fallstudie: Urban Commercial Complex Power Distribution Project

Ett kommersiellt komplex på 150 000㎡ (som integrerar köpcentrum, kontorsbyggnad och hotell) i kärnaffärsdistriktet i Hangzhou, Kina, krävde högspänningsbrytare med stabil prestanda, anpassningsförmåga till frekventa drift och hög säkerhet för att säkerställa kontinuiteten i den totala strömförsörjningen. Efter att ha jämfört olika alternativ, klienten valde Usune VS1-12/630-25 handkärra-typ inomhus högspänningsvakuumbrytare, som distribuerar 20 enheter att hantera kortslutningsskydd och lastkontroll av komplexets hög- och lågspänningskraftdistributionssystem. Sedan driftsättningen har den fungerat stabilt utan några fel, med felisoleringstiden reducerad till 0,3 sekunder, effektivt säkerställa normal drift av elektrisk utrustning och få mycket beröm från kunden.

FAQ

F1: Vad händer om högspänningsvakuumbrytaren inomhus används i en miljö utanför det normala området?

A1: Om den faktiska driftsmiljön överstiger normala förhållanden (som höjd över 1000m, omgivningstemperatur under -15 ℃ eller över +40 ℃, etc.), är det nödvändigt att rådgöra med vår tillverkare i förväg. Vår fabrik kommer anpassa produkter baserat på faktiska miljöparametrar, såsom att förbättra isoleringsprestanda och optimera tätningsstrukturer, för att säkerställa stabil drift i målmiljön.

F2: Hur underhåller man Usune VS1-12-seriens strömbrytare för att förlänga deras livslängd?

A2: Produkten antar en integrerad stelnad stolpe och integrerad struktur, vilket uppnår underhållsfri drift vid normal användning. Endast periodiska kontroller av brytarens yta (särskilt isoleringen). yta), avlägsnande av damm och smuts, och observation av öppet/stängt lägesindikatorer och energilagringsstatus krävs. Om några avvikelser upptäcks, sluta omedelbart använda produkten och kontakta vår leverantör för professionellt eftermarknadsunderhåll för att förhindra ytterligare skador.

F3: Är Usune VS1-12-seriens strömbrytare kompatibla med andra märken av ställverk?

A3: Ja. Produkten är designad enligt nationella och internationella standarder och är perfekt kompatibel med KYN28A-12 (GZS) typ mittmonterade ställverk av lådtyp och XGN-serien fasta ställverk. Dessutom vår Tillverkaren kan justera produktens dimensioner och gränssnitt enligt den specifika ställverksmodellen kund för att säkerställa kompatibilitet. Innan du köper, vänligen lämna ställverksparametrarna till vår leverantör för professionella matchningsråd.
