Vakuumbrytare av lateral typ

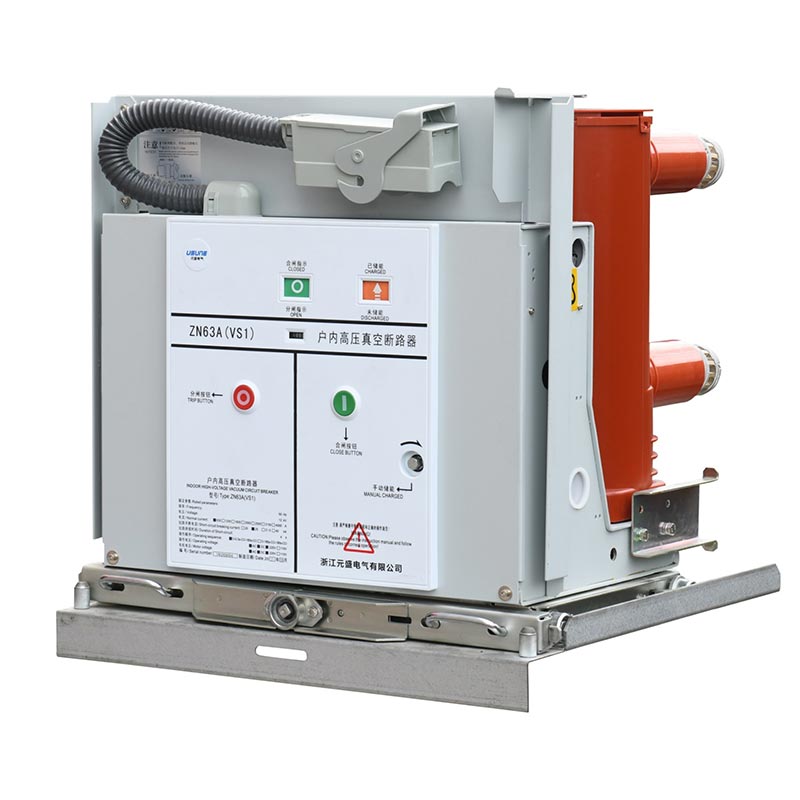

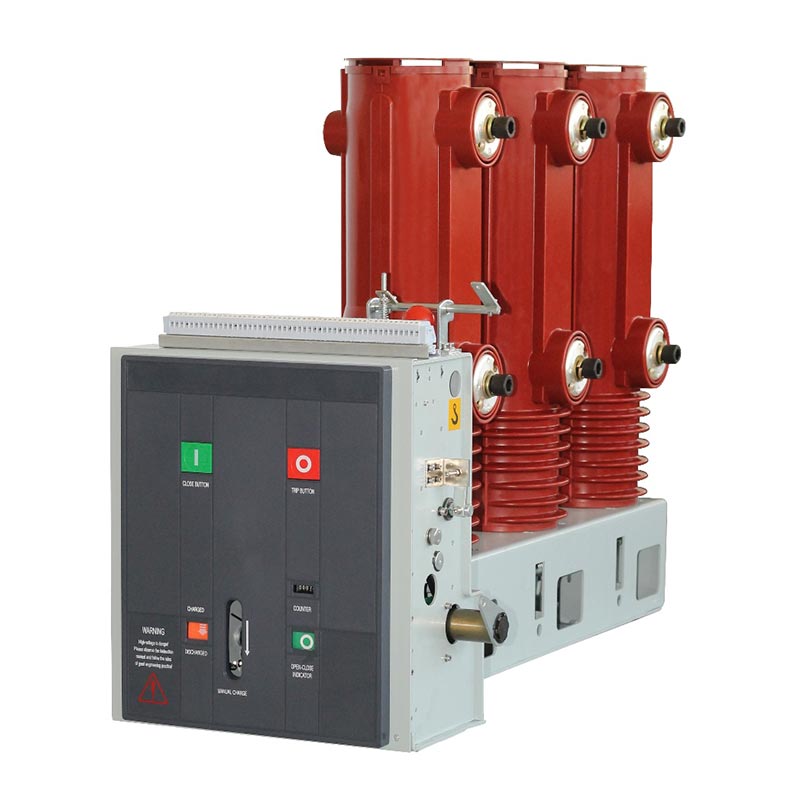

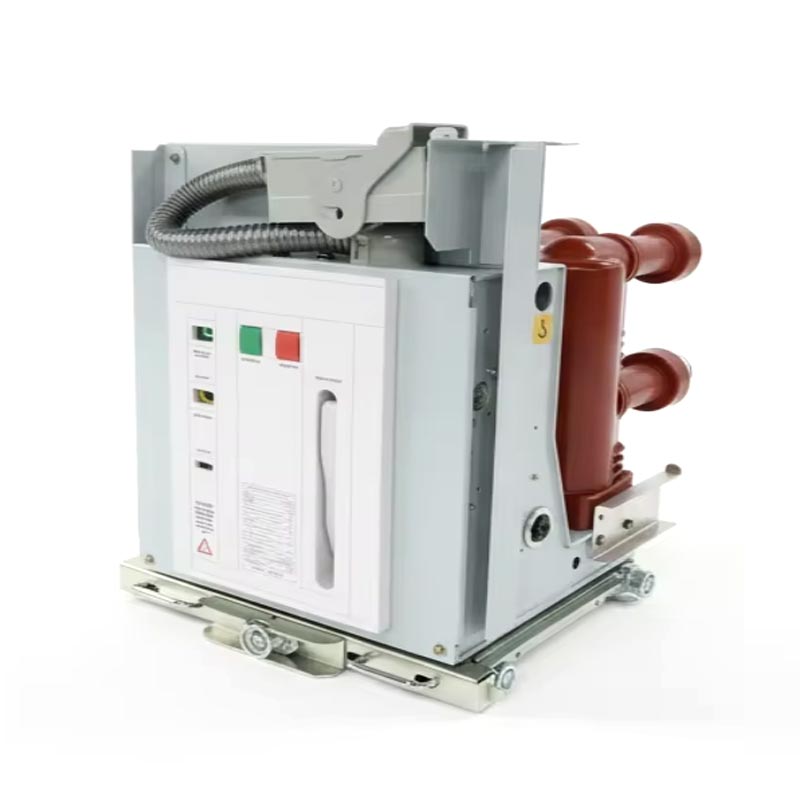

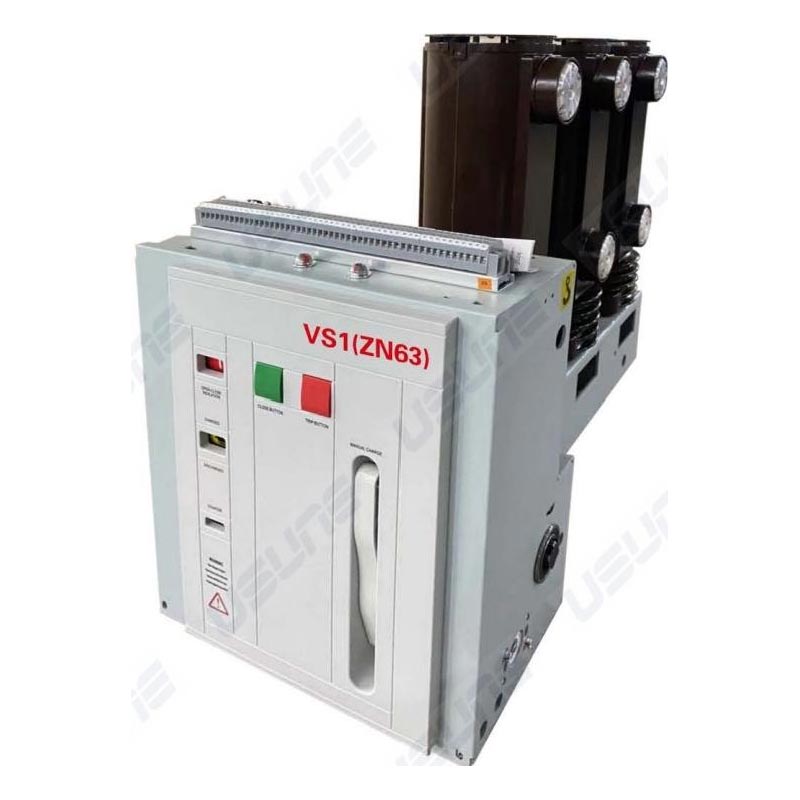

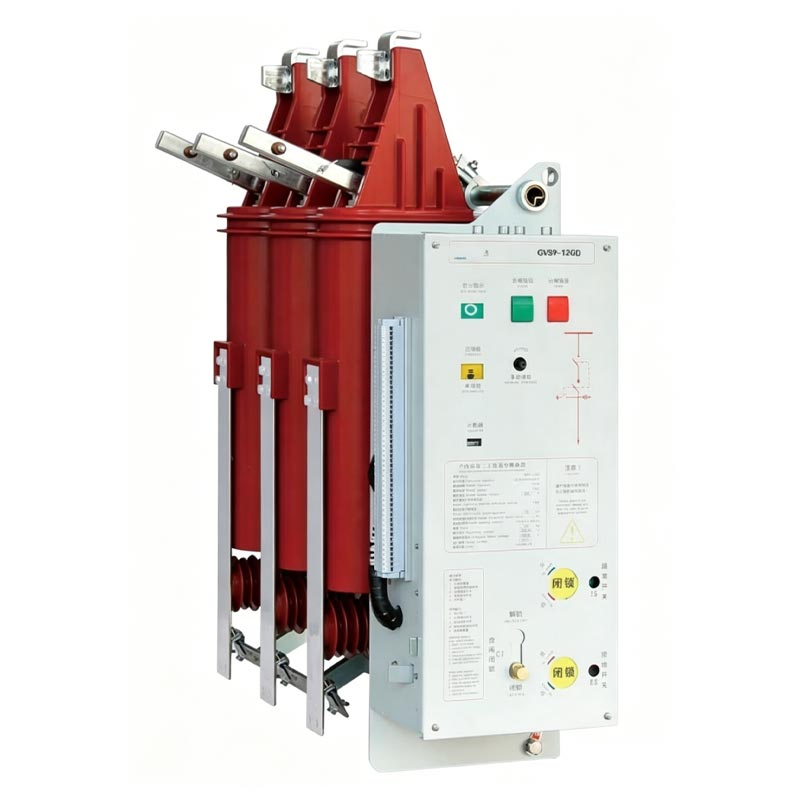

Usune Lateral Type Vakuum Circuit Breaker är ett inomhusinstallerat högspänningsställverk, uppdelat i två huvud serier: VS1(ZN63)-12 och VS1-24. Den används främst i 12KV, 24KV och 36KV trefaskraftsystem, vilket gör Skydds- och kontrollansvar för elnätsutrustning och industri- och gruvföretags kraftsystem. Med hjälp av avancerad vakuumbågsläckningsteknik har den snabb bågsläckningshastighet, liten storlek, lång livslängd och låga underhållskostnader, vilket gör den till en oumbärlig kärnenhet i modern kraftöverföring och distributionssystem.

Kärnfördelar:

1. År av applikationserfarenhet inom kraftöverföring och distribution, flitigt använt inom industri och gruvdrift företag, kraftverk och kraftnät i städer och på landsbygden, som får ett brett användarerkännande för sitt stabila prestanda och tillförlitlig drift.

2. Självständigt utvecklad av Usunes professionella FoU-team, med en sidomonterad design som integrerar fjäderdriftsmekanism med strömbrytarkroppen, optimerar den övergripande strukturen; vakuumbrytaren använder en APG-process epoxihartsisoleringscylinder, som erbjuder utmärkt krypprestanda och miljö anpassningsförmåga.

3. Överensstämmer strikt med GB/T1984-2014 "Högspänningskretsbrytare", JB3855-1996 "3,6~40,5KV inomhus högspänning Vakuumkretsbrytare", DL/T403-2000 "12~40,5KV Vakuumkretsbrytare beställningstekniska villkor", och IEC62271-100:2008 internationella standarder och har klarat flera auktoritativa tester och certifieringar.

4. Som en professionell tillverkare av högspänningsutrustning i Kina har Usune en standardiserad produktionsanläggning, och varje strömbrytare genomgår rigorösa tester innan de lämnar fabriken. Som en pålitlig leverantör, tillhandahåller den omfattande eftermarknadsservice och teknisk support, vilket eliminerar alla problem för användarna.

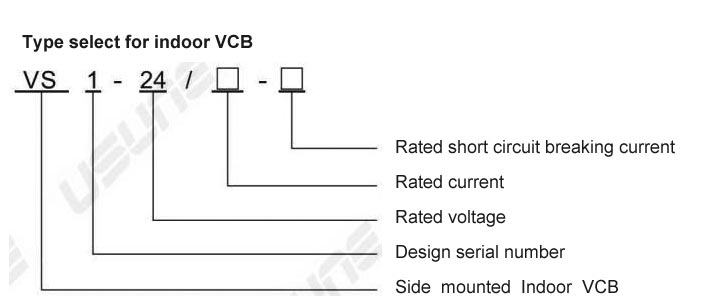

Produktspecifikationer och tekniska parametrar

Usune Lateral Type Vakuum Circuit Breaker erbjuder ett komplett utbud av specifikationer och stabil prestanda. Det viktigaste tekniska parametrar (med VS1(ZN63)-24-serien som primär referens) visas i tabellen nedan:

Struktur och funktion

1. Övergripande struktur

Manövermekanismen och ljusbågssläckningskammaren är anordnade i en integrerad struktur, med huvudet ledande krets är en trefas golvmonterad typ. Vakuumbågssläckningskammaren är längsgående installerad i en APG-behandlad epoxiharts rörformad isoleringscylinder, vilket ger utmärkt krypprestanda, minskar dammansamling på ljusbågssläckningskammarens yta, undviker påverkan av yttre faktorer och säkerställer god isolering även i fuktiga och kraftigt förorenade miljöer. VS1-12-serien är en fast installation typ, lämplig för fasta ställverk, och kan användas oberoende eller appliceras på ringnätsströmförsörjning, box-typ transformatorer och andra system.

2. Driftsmekanism

Den laterala vakuumkretsbrytaren använder en plan fjädermanövrerad mekanism som stöder både manuell och lagring av elektrisk energi. Driftsmotorn är inrymd i det främre skåpet i ljusbågssläckningskammaren, uppdelad i fem monteringsutrymmen som var och en rymmer energilagrings-, transmissions-, utlösnings- och buffertkomponenterna. Den integrerade designen av ljusbågssläckningskammaren och manövermekanismen säkerställer en hög grad av matchning mellan driftsprestanda och ljusbågssläckningskammarens öppnings- och stängningskrav, vilket minskar mellansteg, sänker energiförbrukningen och buller, och förbättrar effektbrytarens funktion tillförlitlighet.

Applikationsmiljö

Den laterala vakuumbrytaren är lämplig för inomhusmiljöer och måste uppfylla följande krav: omgivningstemperatur -15 ℃ till +40 ℃; daglig genomsnittlig relativ luftfuktighet ≤95%, månadsmedelvärde ≤90%; höjd ≤1000m; seismisk intensitet ≤8 grader; och frånvaro av betydande damm, frätande gaser eller annan förorening. Obs: Anpassning krävs för applikationer som överskrider dessa krav efter föregående samråd med tillverkare.

Installation och driftsättning

Vakuumbrytare av lateral typ genomgår rigorösa tester innan de lämnar fabriken. Innan strömförsörjning primärkretsen måste följande förberedelser göras:

1. Kontrollera utrustningen för skador; om den är skadad, sluta använda den.
2. Rengör isoleringsytan från eventuella föroreningar.
3. Manövrera energilagrings- och öppnings-/stängningsfunktionerna manuellt och observera att statusen är normal.
4. Använd strömförsörjningen och bekräfta att statusen är normal.
5. För fram/drag tillbaka strömbrytaren av handkärra enligt specifikationerna och bekräfta att positionen indikatorn är normal efter att ha nått rätt position.

Obs: När du använder en stängande förreglingsanordning måste ström vara ansluten för att låsa upp den innan den stängs.

Praktiskt applikationsfall

Fallstudie: Tillämpning i ett stort industri- och gruvföretag i Kina

Ett stort stålföretag i Kina har ett komplext kraftsystem med höga krav på drift av utrustning frekvens- och kortslutningsströmkontroll. Efter att ha jämfört flera leverantörer, Usune VS1(ZN63)-24-serien strömbrytare valdes som kärnskyddsanordning för kraftdistributionssystemet. Sedan dess idrifttagning 2024 har systemet fungerat stabilt i över 12 månader utan några fel, framgångsrikt hanterat tre kortslutningsfel som effektivt skyddar utrustning och förhindrar strömavbrott. Företaget mycket erkänner produktens prestanda och de installations- och idrifttagningstjänster som tillhandahålls av tillverkaren.

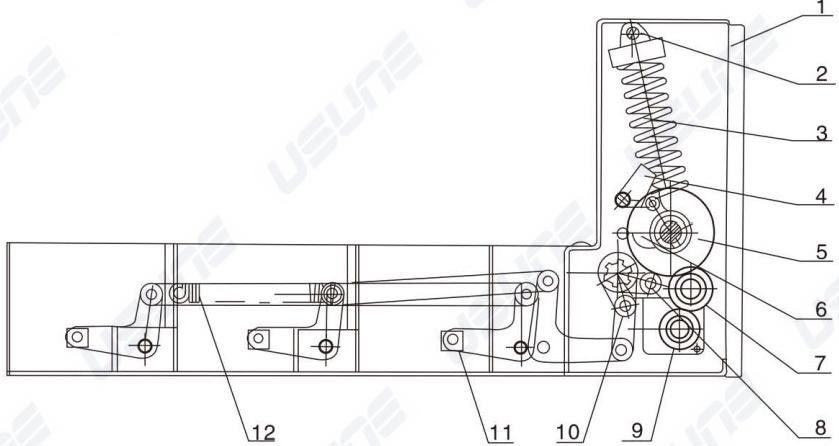

1.Bytbox
2.Snärrbult
3.Stängningsfjäder
4.Stängbeslag
5. Intern elledningsprincip
6.Kammekanism/manövrering av mekanism
7. Kugghjulsöverföringsmekanism
8.Ingångskopplingsspak
9.Laddad motor
10.Fyrspaksväxelmekanism
11.Transmissionsblock
12. Utlösningsmekanism

Leverantörs och tillverkares åtagande: Usune, som en professionell tillverkare av högspänningsutrustning i Kina, har en standardiserad fabrik och ett professionellt FoU-, produktions- och efterförsäljningsteam. Som en pålitlig leverantör, vi följer principen om "kvalitet först, kunden främst", strikt kontrollerar alla aspekter av produktion för att säkerställa att produkter uppfyller standarder och användarbehov; vi tillhandahåller omfattande eftermarknadstjänster inklusive installationsvägledning på plats, idrifttagning, underhåll och teknisk utbildning, och kontinuerligt förnya och optimera våra produkter för att stödja utvecklingen av kraftöverförings- och distributionsindustrin.
