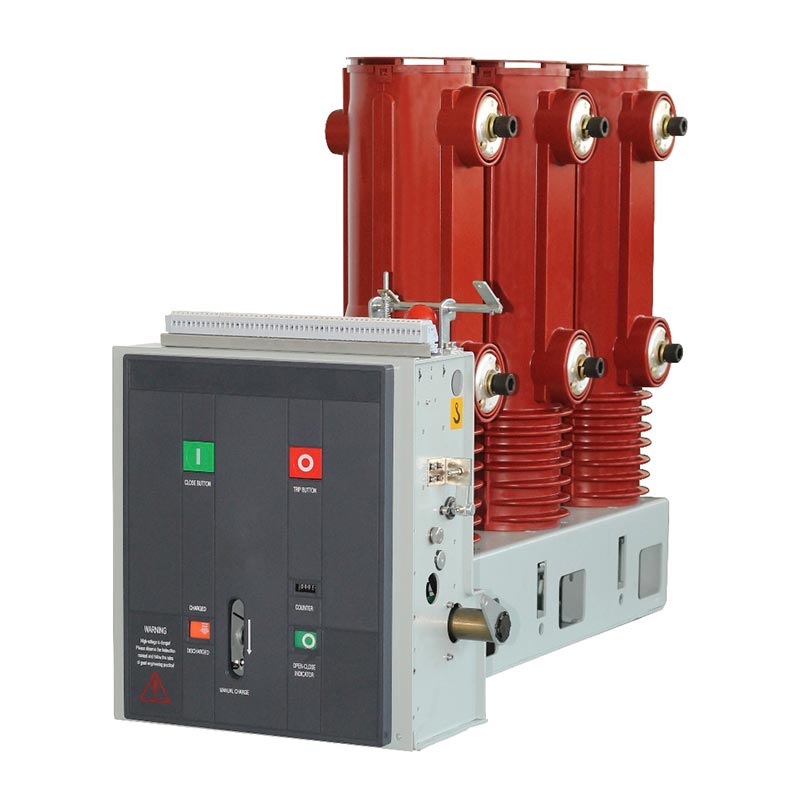

33kv inomhus Vcb vakuumbrytare

Usune 33kv Indoor Vcb Vacuum Circuit Breaker är en ny generations produkt designad baserad på avancerade ställverk FoU-koncept och de faktiska behoven på den globala kraftdistributionsmarknaden. Den är lämplig för trefas AC 50Hz kraftdistributionssystem inomhus med en märkspänning på 40,5kV (33kV driftnivå), åtagande kärna funktioner som normal lastomkoppling, felströmsavbrott, systemöverbelastningsskydd och utrustning säkerhetsisolering.

Produkten överger komplexa och redundanta strukturer, antar en integrerad ram och modulär layout, optimerad för fast sidomonterad installation i högspänningsställverk. Det ger betydande fördelar i skåputrymmet anpassning, övergripande strukturell stabilitet och senare drift och underhåll. Jämfört med konventionella inomhus vakuumbrytare, den är mer anpassningsbar till frekventa driftsförhållanden, har en längre mekanisk livslängd och mer stabil driftkonsistens, som helt uppfyller de kontinuerliga och tillförlitliga driftkraven för kritiska strömförsörjningslänkar.

Kärnproduktfördelar

1. Professionell FoU + Scenario-baserad design

Utvecklad speciellt för att ta itu med smärtpunkterna vid praktiska tillämpningar i 33kV/40,5kV inomhusställverk. antar professionell logik för switchdesign. Dess mekaniska utgångsegenskaper är perfekt anpassade till operativa krav för vakuumbrytaren. Alla struktur- och prestandakonfigurationer är designade för fasta installationer inomhus, frekventa drifter, transformatorstationer och industriella energidistributionsscenarier. Den Tekniken är mogen och mycket praktisk för tekniska tillämpningar.

2. Real-World Testing + Stabil Application Feedback

33kV inomhus Vcb vakuumbrytare använder en mogen modulär fjädermanövermekanism. Dess överföring strukturen är enkel och pålitlig, utan komplexa eller lätt skadade transmissionslänkar. Verifierad i många industriell kraftdistribution, uppgraderingar av transformatorstationer och gruvkraftsförsörjningsprojekt visar det utmärkt prestanda i stängnings- och öppningsnoggrannhet, mekanisk livslängd och anti-interferenskapacitet.

3. Standardiserad prestanda + Kompletta stödparametrar

Driftsspolen, energilagringsmotorn och driftlogiken är alla designade enligt nominella parametrar. Den spänningsanpassningsområdet är tydligt, och hjälpomkopplarens kopplingslogik är tillförlitlig. Produkten stängs, öppning och energilagring är standardiserade, med kompletta dimensioner, gränssnitt och ledningar konfigurationer. Den kan matchas direkt med standard 33kV inomhusställverk, som erbjuder stark kompatibilitet och hög utbytbarhet.

4. Säker, stabil och användarvänlig design

Utrustad med dubbla elektriska/manuella energilagringslägen, är statusindikatorn och hjälpomkopplaren synkroniserade. En hydraulisk buffertabsorptionsdesign används i de senare stadierna av utlösning, vilket effektivt minskar stötslitage och förbättra driftsäkerheten. Den ger tydlig feedback om energilagring och öppnings-/stängningsstatus och undviker risk för felaktig användning och att heltäckande säkerställa drift- och underhållssäkerhet på plats.

Operativ struktur och mekaniskt system

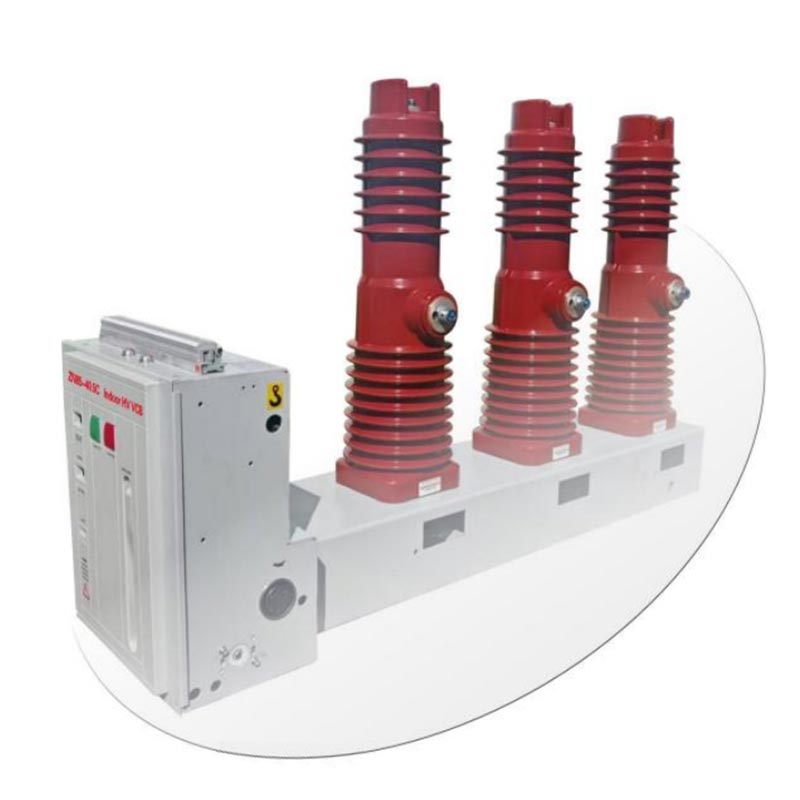

Kärnan i Usune ZN85C-40.5 33kV inomhus Vcb vakuumbrytare använder en dedikerad modulär fjäderdrift mekanism, som är installerad helt inuti utrustningens ram och är en oumbärlig kärnkomponent i strömbrytarens övergripande struktur. Denna mekanism är speciellt designad för 40,5 kV inomhus monterad på fast sida modeller, med en mycket förenklad transmissionsstruktur och en mer rationell kraftfördelning.

Dess viktigaste strukturella höjdpunkt är dess perfekta anpassning till strömbrytarens vertikala layout, möjliggör högintegrerad montering med huvudkretsen och polsystemet. Mekanismens utgående kraftkurva matchar vakuumbrytarens driftskrav perfekt, och undviker problem som felaktig drift hastigheter, instabilt kontakttryck och kort mekanisk livslängd orsakad av konventionella mekanismer. Det är det särskilt lämplig för de mekaniska egenskaperna och driftsförhållandena för 40,5 kV inomhusvakuumkrets brytare.

Arbetsprincip och driftflöde

1. Drift av energilagring

Strömbrytarens stängningskraft tillhandahålls helt av stängningsfjäderns energilagring, som stöder både elmotordrift och manuella handtagsdriftlägen. Även under strömavbrott eller underhåll säkerställer det normala energilagring och reservstängning.

I lagringsläge för elektrisk energi driver energilagringsmotorn fäst på sidoplattan på mekanismen växeln transmissionssystem. I manuellt energilagringsläge drar operatören ett dedikerat energilagringshandtag, roterande kugghjulsaxeln och kugghjulsenheten. Genom frikörningskopplingen roterar energilagringsaxeln synkront, töjning av stängningsfjädern för att slutföra energilagringen.

När full energilagring har uppnåtts låser energilagringsspärren kamrullen och frikörningskopplingen säkert kopplas ur automatiskt. Samtidigt driver anslutningsplattan energilagringsindikatorn att vända, visar indikatorn "energi lagrad" och hjälpomkopplaren växlar för att stänga av motorströmmen. Vid det här punkt går strömbrytaren in i stängningsfärdigt tillstånd, med en tydlig och pålitlig status.

2. Stängning

Stängning kan uppnås genom att manuellt trycka på stängningsknappen eller fjärrstyra stängningselektromagneten. Vid utlösning släpper energilagringsmekanismen spärrhakelåset och den förlagrade stängningsfjädern snabbt drar ihop sig, vilket gör att kammen, energilagringsaxeln och frikörningskopplingen rör sig synkront.

Kammen driver vidare länkmekanismen, trycker på den isolerade dragstången och rör kontakten mot stängningen läge, komprimering av kontaktskivans fjäder och upprättande av det stabila kontakttryck som krävs för nominell strömledning. Efter stängning låser stängningshaken mekanismrullen och bibehåller det stängda läget; den energilagringsindikator och hjälpomkopplare återställs automatiskt, ansluter motorkretsen. Med en extern strömförsörjning går den omedelbart in i lagringsläge för återenergi, indikatorn för stängning/öppning växlar till "stängt" tillstånd, och huvud- och hjälpomkopplare fullföljer synkron omkoppling.

3. Utlösningsfunktion

Tripp kan utlösas på tre sätt: manuellt via utlösningsknappen, via en extern elektrisk utlösningsenhet eller via en överströmsutlösare. Vid utlösning låses stängningsspärrarna upp och släpper låsläget mellan mekanismen och rullarna.

Under den kombinerade verkan av kontaktfjädern och utlösningsfjädern kommer de rörliga och stationära kontakterna inuti vakuumbrytarkammaren på den fasta polen separeras snabbt och tillförlitligt, vilket uppnår felström eller belastning strömavbrott. I de senare stadierna av utlösningen absorberar den inbyggda hydrauliska bufferten rester stötenergi, begränsa det slutliga utlösningsläget, reducera mekaniskt stötljud och slitage och förlänga utrustningens totala mekaniska livslängd.

Viktiga elektriska och mekaniska parametrar

Installationsmetod och mått

Usune ZN85C-40.5 har en fast sidomonterad installationsstruktur, speciellt designad för standard inomhus högspänningsställverk. Den har hög skåpkompatibilitet, bekväm montering, driftsättning och efterföljande underhåll och stöder tre vanliga kabelinstallationsmetoder:

- Höger sida utgående kabel typ
- Toppinkommande kabeltyp
- Infälld installationstyp

De övergripande dimensionerna följer strikt de övergripande enhetsmatchningsspecifikationerna (se figur 1 för detaljerad information monteringshålsavstånd, total längd, bredd, höjd och anslutningsmått för samlingsskenorna), vilket möjliggör standardiserad utbyte och enhetlig skåpmatchning, vilket minskar kundens design-, modifierings- och installationskostnader.

FAQ

F1: Är denna produkt lämplig för både 33kV och 40,5kV kraftsystem?

A: Ja. Produktens märkspänning är 40,5 kV, vilket helt uppfyller de konventionella inomhusdriftskraven av 33kV kraftsystem. Den har tillräckliga isolerings- och brottkapacitetsmarginaler och kan vara säker och stabil tillämpas på 33kV inomhus ställverksprojekt i industri- och gruvföretag, kraftverk och små och medelstora transformatorstationer.

F2: Vad händer om strömförsörjningen på plats avbryts och energilagringen inte kan slutföras elektriskt?

S: Denna 33kV inomhus Vcb vakuumbrytare är utrustad med ett dedikerat manuellt energilagringshandtag. När extern strömförsörjning avbryts eller motorn går sönder, kan operatören manuellt slutföra stängningen och energin lagringsdrift genom energilagringshandtaget, vilket uppnår normal stängningsfunktion och förbättrar avsevärt utrustningens nöddriftsförmåga under strömavbrott och underhållsförhållanden.

F3: Vilka är de viktigaste fördelarna med denna fasta sidomonterade typ jämfört med konventionella handkärror strömbrytare?

S: Denna sidomonterade fasta modell har starkare strukturell styvhet och mindre radiellt installationsutrymme, vilket gör den lättare att matcha med kompakt ställverk. Den erbjuder också högre stabilitet vid frekvent drift och vibrationer villkor. Installation, fixering och efterföljande underhåll är enklare, vilket gör den mer lämpad för industri användare, eftermonteringsprojekt och bytesscenarier av icke-helt lådtyp med höga krav på fasta och tillförlitlig drift.
