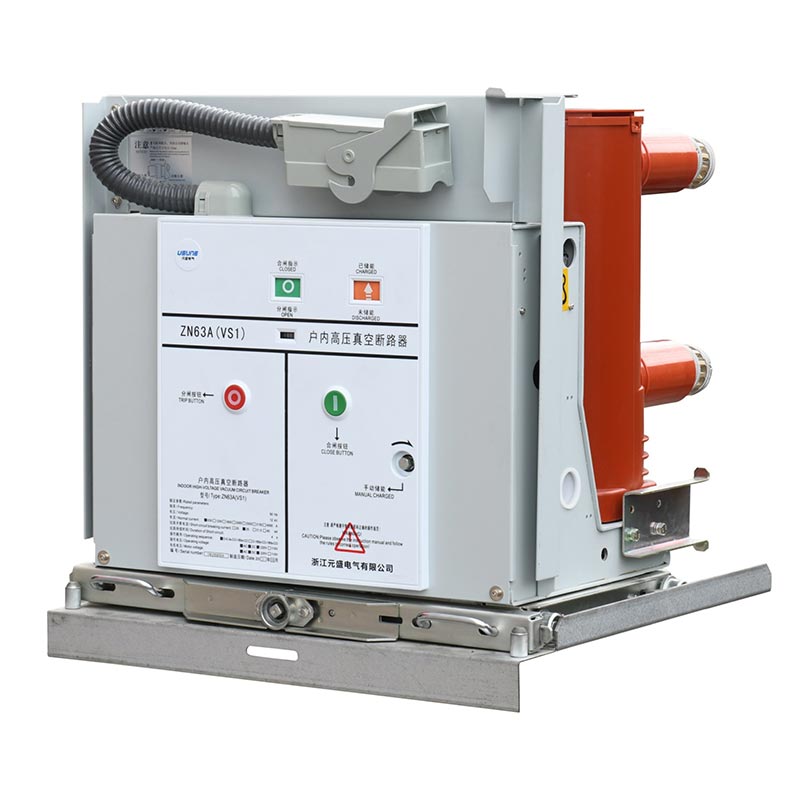

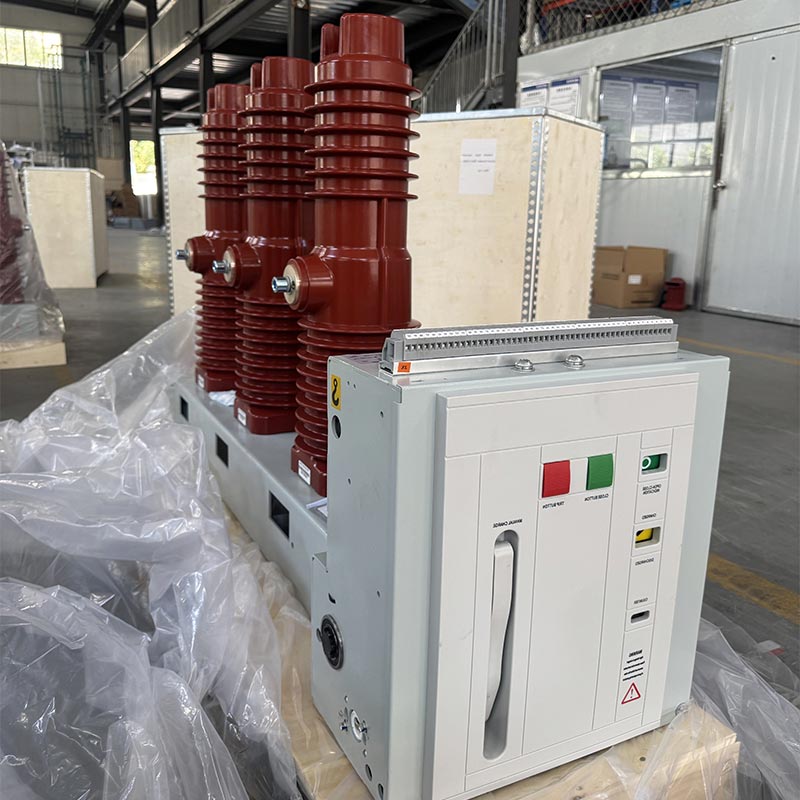

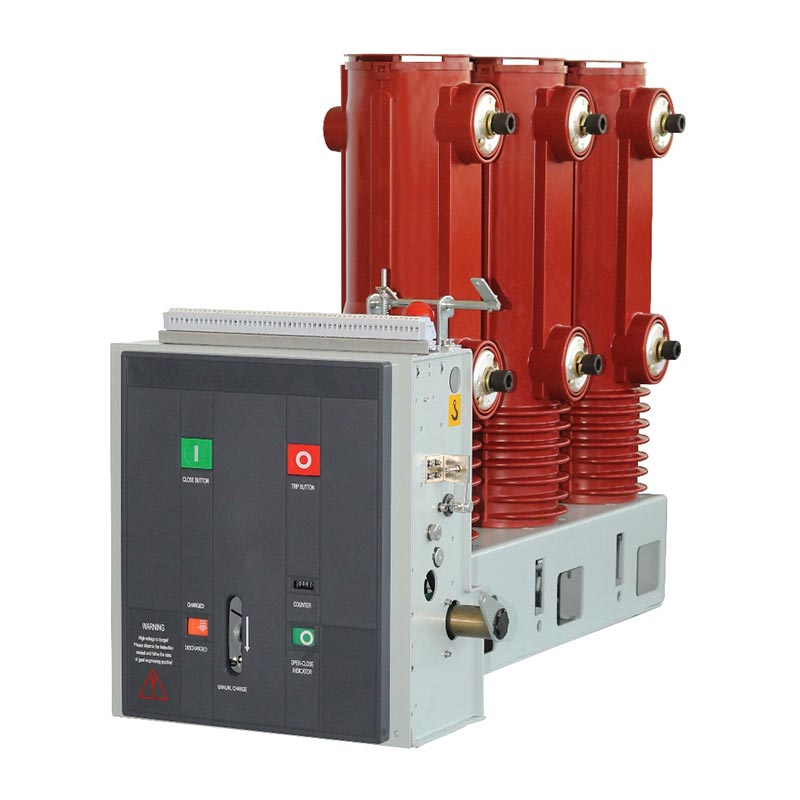

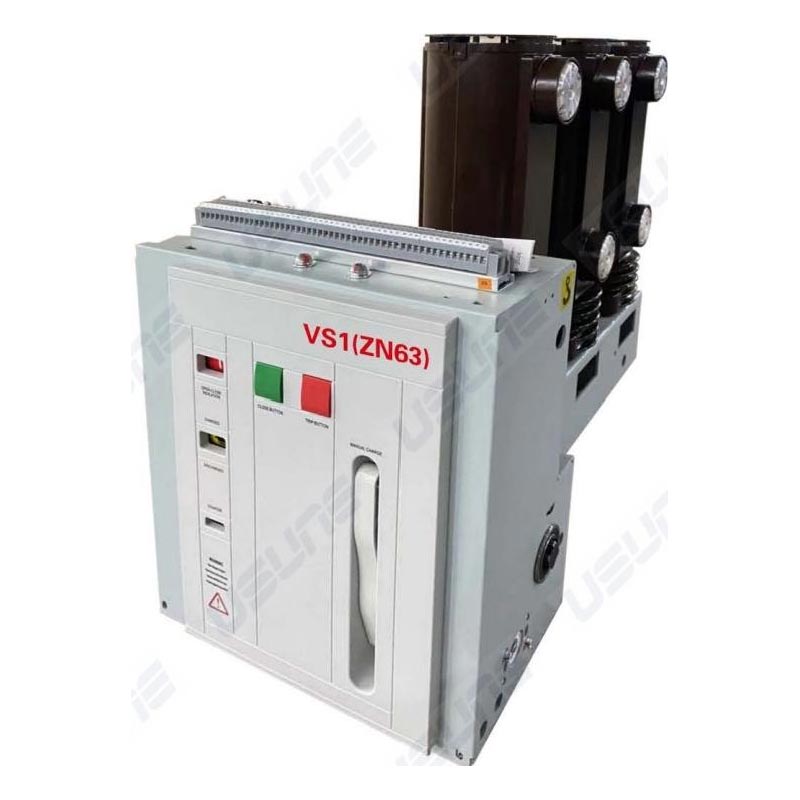

Sidomonterad inomhusvakuumbrytare

Usune sidomonterade inomhusvakuumbrytare är ett fast högspänningsställverk som främst används i fasta ställverk. Den kan användas oberoende eller integrerad i ringnätverksströmförsörjningssystem, transformatorer av boxtyp, och olika icke-standardiserade strömförsörjningssystem. Dess främsta fördel ligger i dess vakuumbågssläckningsteknik, undvika föroreningar och skador som orsakas av traditionella ljusbågssläckande media, vilket effektivt förbättrar strömförsörjningen säkerhet och stabilitet. Denna produkt är oberoende utvecklad och tillverkad av Usunes fabrik, med mogen produktionsprocesser och strikt kvalitetskontroll, vilket säkerställer stabil och pålitlig drift under olika komplexa villkor.

Produktstandarder och auktoritet För att säkerställa produktens tillförlitlighet och överensstämmelse, Usune sidomonterad inomhusdammsugare Circuit Breaker följer strikt auktoritativa nationella och internationella standarder, inklusive GB/T1984-2014 "High Spänningskretsbrytare", JB3855-1996 "3,6~40,5KV inomhus högspänningsvakuumbrytare", och DL/T403-2000 "12~40,5KV Vakuumbrytare beställningstekniska villkor", och uppfyller de relevanta kraven i IEC62271-100:2008. Varje produkt genomgår en rigorös fabriksinspektion innan den lämnar fabriken, och allt tekniskt parametrar uppfyller designkrav, visar Usunes engagemang för produktkvalitet och säkerställer säker användning för användare.

Driftmiljö och tillämplighet

Den sidomonterade inomhusvakuumbrytaren är mycket anpassningsbar till olika miljöer och lämplig för följande driftsförhållanden inomhus:

1. Omgivningstemperatur: Max +40 ℃, minimum -15 ℃
2. Luftfuktighet: Daglig genomsnittlig relativ luftfuktighet ≤95%, månadsmedelvärde ≤90%; dagligt genomsnittligt ångtryck ≤22×10⁻³MPa, månadsmedelvärde ≤1,8×10⁻³MPa
3. Höjd: Inte överstigande 1000m
4. Seismisk intensitet: Inte överstigande 8 grader
5. Atmosfärisk miljö: Fri från betydande damm, rök, frätande och brandfarliga gaser, ångor eller saltstänk föroreningar.

Obs: Om den faktiska driftsmiljön överstiger ovanstående normala krav, vänligen kontakta professionella tillverkaren Usune för att anpassa en lämplig produktlösning.

Struktur och funktion

1. Övergripande struktur

Den sidomonterade inomhusvakuumbrytaren har ett fram-till-bak-arrangemang av manövermekanismen och ljusbågssläckningskammare. Den ledande huvudkretsen är en trefas golvmonterad typ. Vakuumbrytaren är längsgående installerad i en rörformad isoleringscylinder gjord med en epoxiharts APG-process. Detta ger utmärkt anti-krypningsprestanda, vilket avsevärt minskar dammansamling på avbrytarens yta, förhindra externa faktorer från att påverka dess funktion, och säkerställa hög isoleringsprestanda även i fuktiga och starkt förorenade miljöer.

2. Driftsmekanismens struktur

Manövermekanismen är en plan fjädermanövrerad mekanism som stödjer manuell och elektrisk energilagring. Den manövermotorn är installerad i brytarens främre skåp. Skåpet är uppdelat i fem församlingar utrymmen av fyra mellanliggande partitioner, som innehåller energilagrings-, transmissions-, utlösnings- och buffertkomponenterna respektive. Produkten integrerar brytaren och manövermekanismen i en enda design, vilket säkerställer en hög grad av matchning mellan mekanismens funktionsförmåga och brytarens öppning och stängning krav. Detta minskar onödiga mellansteg, sänker energiförbrukning och buller samt förbättrar driftsäkerhet.

Huvudspecifikationer och tekniska parametrar

Installation och driftsättning

1. Kontrollera strömbrytaren för skador. Om den är skadad, sluta använda den omedelbart.
2. Ta bort föroreningar (särskilt från den isolerande ytan). Föroreningar som genereras under transport eller lagring kan påverka produktens isoleringsförmåga.
3. Manövrera strömbrytaren manuellt för att lagra energi och utföra stängning/öppning efter behov, observera om energilagringsstatus och stängnings-/öppningslägesindikatorer är normala.
4. Manövrera strömbrytaren för att lagra energi och utföra stängnings-/öppningsoperationer med hjälp av driftkraften försörjning, kontrollera om energilagringsstatus och lägesindikatorer är normala.
5. Användning av strömbrytaren av handkärratyp: Sätt in körhandtaget i tryckhålet, vrid medurs för att för fram och moturs för att dra in, med ett totalt tryckslag på 300±3 mm; i öppet läge, flytta den mjukt till arbets- eller testposition, vrid handtaget 30 gånger med medelhastighet tills ett "klick" ljud hörs, indikerar att den är på plats (använd inte överdriven kraft för att undvika att skada tryckmekanismen). Vid denna tidpunkt motsvarande positionsindikatorer (S8, S9) kommer att aktiveras.

Obs: När du använder en stängande förreglingsanordning måste förreglingskretsens strömförsörjning vara ansluten för att låsa upp den före stängning; vid uppackning, arbeta enligt förpackningskraven, lyft strömbrytarens krök för att säkerställa att den nedre utgående armen är under belastning, undvika allvarliga stötar och vibrationer; ta bort lyftanordningen som krävs innan du placerar den i skåpet.

Verklig tillämpningsfallstudie

Fall: En stor industripark i södra Kina köpte 50 Usune sidomonterade vakuumbrytare inomhus (modell VS1-12/1250-25) för sitt kraftdistributionssystem för produktionsverkstäder. Flera produktionslinjer i parken fungerar alternativt kräver frekvent strömbrytning och hög tillförlitlighet vid kortslutningsströmavbrott. Sedan installation och driftsättning 2024 har produkterna fungerat stabilt i 12 månader i följd utan fel, effektivt skydda och kontrollera kraftsystemet, minska utrustningens stilleståndstid och förbättra parkens produktionseffektivitet. Som en lokal kinesisk leverantör tillhandahöll Usune fullständig installationsvägledning på plats och underhållstjänster efter försäljning, som får mycket beröm från kunden.

FAQ

F1: Vad händer om strömbrytarens faktiska driftsmiljö överstiger normala krav?

A1: Om den omgivande temperaturen, luftfuktigheten, höjden, etc. överstiger normala krav, vänligen kontakta tillverkare, Usune, omedelbart. Ett professionellt tekniskt team kommer att genomföra en undersökning på plats och anpassa en produktlösning anpassad till den speciella miljön för att säkerställa stabil drift av strömbrytaren under special villkor. Som en ansvarsfull leverantör har Usune åtagit sig att tillhandahålla personliga lösningar för varje kund.

F2: Hur underhåller man den Usune sidomonterade inomhusvakuumbrytaren för att förlänga dess livslängd?

S2: Rutinunderhåll omfattar huvudsakligen tre punkter: Rengör först isoleringsytan regelbundet för att förhindra smuts ackumulering från att påverka isoleringsprestanda; för det andra, kontrollera regelbundet energilagringsstatusen, öppnings-/stängningsindikatorer och ledningar för att säkerställa att det inte finns någon löshet eller skada; tredje, ledning manuell och elektrisk funktionstester var sjätte månad för att kontrollera flexibiliteten och tillförlitligheten hos manövermekanismen. Dessutom fabriken tillhandahåller en detaljerad underhållsmanual och efterförsäljningsvägledning för att hjälpa användare att underhålla produkten vetenskapligt.
