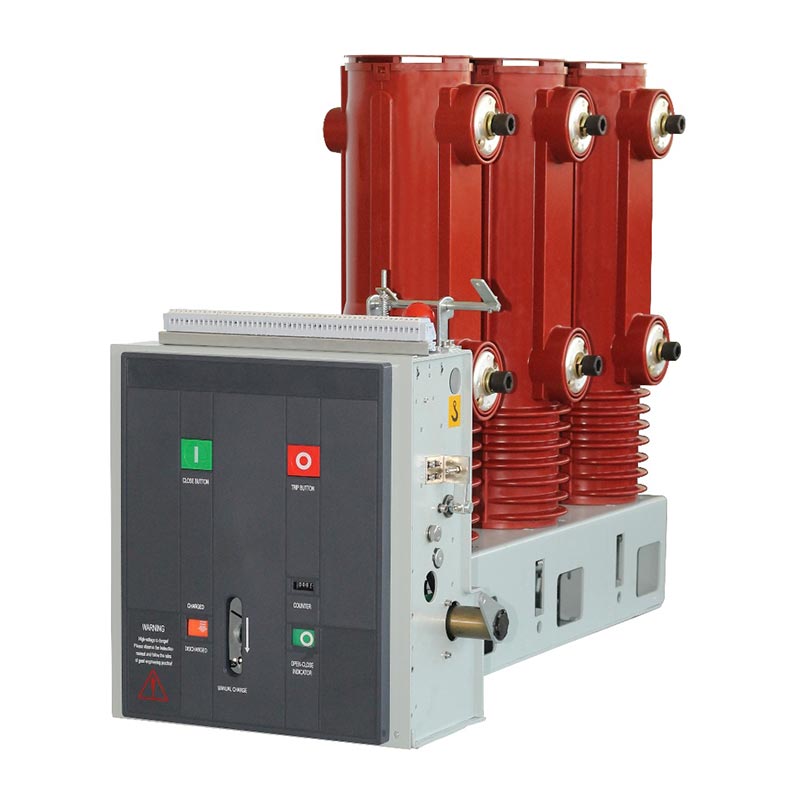

12 11kv inomhus Vcb vakuumbrytare

Usune VS-12 (VEP-12) serie 12 11kv inomhus Vcb vakuumbrytare är högpresterande inomhus högspänning ställverk som integrerar kontroll- och skyddsfunktioner, används huvudsakligen i 12/11kV inomhus mellanspänningskraft distributionssystem. Som en tillverkare specialiserad på forskning och utveckling och produktion av högspänning elektrisk utrustning, Usune har en standardiserad fabrik i Kina, som integrerar FoU, produktion, testning och eftermarknadsservice för att säkerställa att varje produkt uppfyller inhemska och internationella industristandarder. Produkten erbjuder både fasta och lådliknande installationsalternativ, vilket möjliggör flexibel integration med olika ställverk till möta installationsbehoven för olika scenarier såsom industriverkstäder, kraftdistributionsrum och kommersiella byggnader.

Kärnfördelen med 12 11kv Indoor Vcb Vacuum Circuit Breaker ligger i dess antagande av tredje generationens solid inkapslad isoleringsteknik, ett betydande genombrott i utvecklingen av vakuumbrytare isoleringsteknik. Från första generationens luftisolering och andra generationens kompositisolering till dagens tredje generationens solid inkapslad isolering, Usune har kontinuerligt optimerat isoleringsstrukturen och löst smärtpunkterna hos traditionella produkter som är känsliga för miljöpåverkan och har dålig stabilitet, vilket driver den tekniska uppgraderingen av vakuumbrytare i branschen.

Utveckling av isoleringsteknik

Polisoleringen av vakuumbrytare har genomgått tre generationer av tekniska uppgraderingar. Usune VS-12 (VEP-12)-serien antar den mest avancerade tredje generationens solid-inkapslade isoleringsteknik, vilket uppnår ett kvalitativt språng:

1. Första generationens luftisolering

Strömförande delar är helt exponerade för luften. Isoleringsnivån påverkas i hög grad av miljöfaktorer som t.ex som fukt, damm, transportpåverkan och små djur, vilket resulterar i dålig stabilitet och hög felfrekvens.

2. Andra generationens kompositisolering

Ljusbågssläckningskammaren är skyddad av en epoxihartsbussning, men de högspänningsspänningsförande delarna är inte helt förseglade och påverkas fortfarande av yttre faktorer som damm, fukt och insekter, i grunden lösa problemet med miljöanpassning.

3. Tredje generationens solid-inkapslade isolering (används i Usune VS-12-serien)

Genom APG-tekniken är ljusbågssläckningskammaren och övre och nedre utgående terminaler inkapslade med epoxiharts. Detta minskar inte bara volymen av ljusbågssläckningskammaren utan isolerar också helt utrustning från påverkan av den yttre miljön (damm, fukt, etc.), vilket avsevärt förbättrar vädret motstånd och driftstabilitet. Epoxihartset fungerar också som primär isolering och mekaniskt stöd, med överlägsen elektriskt fält och spänningsfördelning jämfört med olika oregelbundet formade isoleringsväggar strukturer, vilket säkerställer en långsiktig stabil drift av utrustningen.

Kärnproduktfördelar

1. Utmärkt isoleringsförmåga

Genom att använda tredje generationens solid-inkapslade isoleringsteknik påverkas den inte av den yttre miljön, har hög isoleringssäkerhet och undviker effektivt isoleringsfel orsakade av miljöfaktorer.

2. Överlägsen elektromekanisk prestanda

Lång mekanisk livslängd (upp till 20 000 cykler, 10 000 cykler för 50KA klassificering), hög märkström för kortslutningsbrytning (20-40KA), snabb öppnings- och stängningshastighet, möjliggör snabb felisolering och skyddar säker drift av kraftsystem.

3. Kompakt struktur och flexibel installation

Solid-inkapslingsteknik minskar produktstorleken; fasta och lådtypsalternativ finns tillgängliga, vilket möjliggör flexibel integration med olika ställverk och anpassningsbarhet till begränsat installationsutrymme vid inomhusdistribution rum.

4. Låga underhållskostnader

Den solida inkapslingsstrukturen förhindrar spänningsförande delar från yttre korrosion, vilket minskar underhållsfrekvensen och att uppnå underhållsfri primär drift, vilket avsevärt sparar användarnas efterföljande underhållskostnader.

5. Strikt kvalitetskontroll

Som en professionell tillverkare har Usune etablerat ett omfattande kvalitetskontrollsystem på sin kinesiska fabrik. Varje produkt genomgår rigorösa prestandatester innan de lämnar fabriken för att säkerställa att parametrarna uppfyller standarder och kvaliteten är pålitlig.

Viktiga tekniska parametrar

Usune VS-12 (VEP-12) serie 12 11kv inomhus Vcb vakuumkretsbrytare har utmärkta tekniska parametrar, uppfyller helt kraven för 12/11kV mellanspänningskraftdistributionssystem. Nyckelspecifikationer visas i tabellen nedan (parametrar gäller för inhemskt producerade ljusbågssläckningskammare):

Praktiskt applikationsfall

För att verifiera tillförlitligheten och användbarheten av Usune VS-12 (VEP-12) serie 12 11kv inomhus Vcb vakuumkrets Breaker, denna produkt användes framgångsrikt i ett renoveringsprojekt för energidistribution i en stor kemikalie industripark i östra Kina (ett viktigt lokalt industriellt uppgraderingsprojekt). Parken har komplexa driftsförhållanden, hög luftfuktighet, höga dammnivåer och frekventa förändringar i effektbelastningen. Befintliga strömbrytare ofta upplevt isoleringsfel på grund av miljöfaktorer, vilket påverkar normal produktion i parken.

Efter en djupgående undersökning och jämförelse valde parken Usune som sin utsedda leverantör och antog 36 Usune VS-12 (VEP-12) serie fasta VCB:er inomhus, alla tillverkade av Usune i dess kinesiska fabrik. Denna produkt använder tredje generationens solid-inkapslade isoleringsteknik, som effektivt motstår effekterna av hög luftfuktighet och damm i industriparken. Dess nominella kortslutningsbrytström på 31,5 kA uppfyller helt strömskyddet behov av högeffektutrustning i parken.

Sedan den officiella driftsättningen i oktober 2024 har 36 VCB-enheter fungerat stabilt i över sex månader utan någon isolering eller driftfel, vilket uppnår en genomsnittlig felfrekvens på 0. Detta minskar parkens kraftsystemdrift och underhållskostnader, vilket säkerställer kontinuerlig och stabil drift av produktionsutrustning. Projektet har blivit mycket erkänt av parkledningen och Usune har blivit en långsiktig kraftutrustning leverantör till parken.

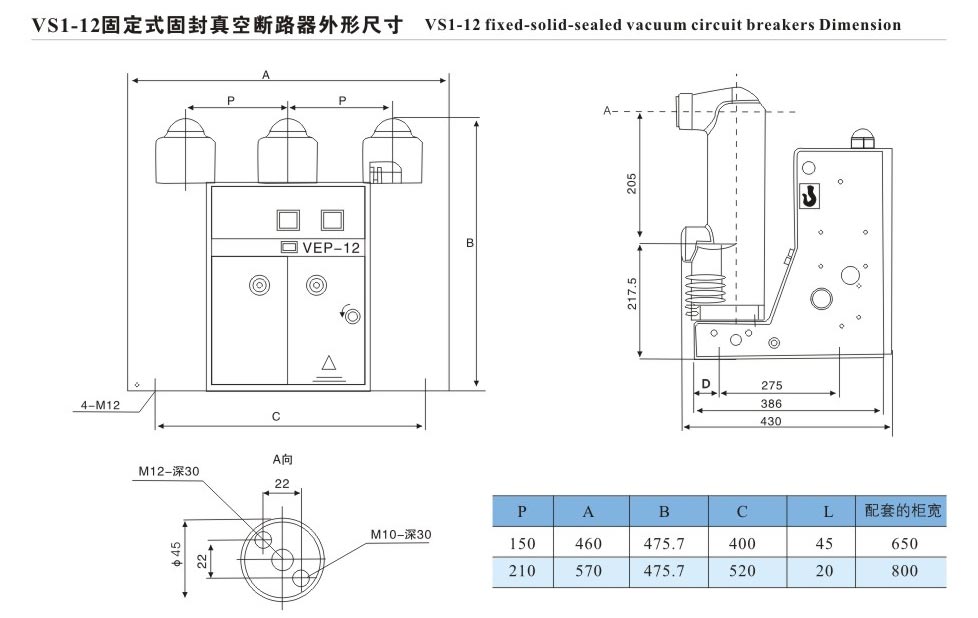

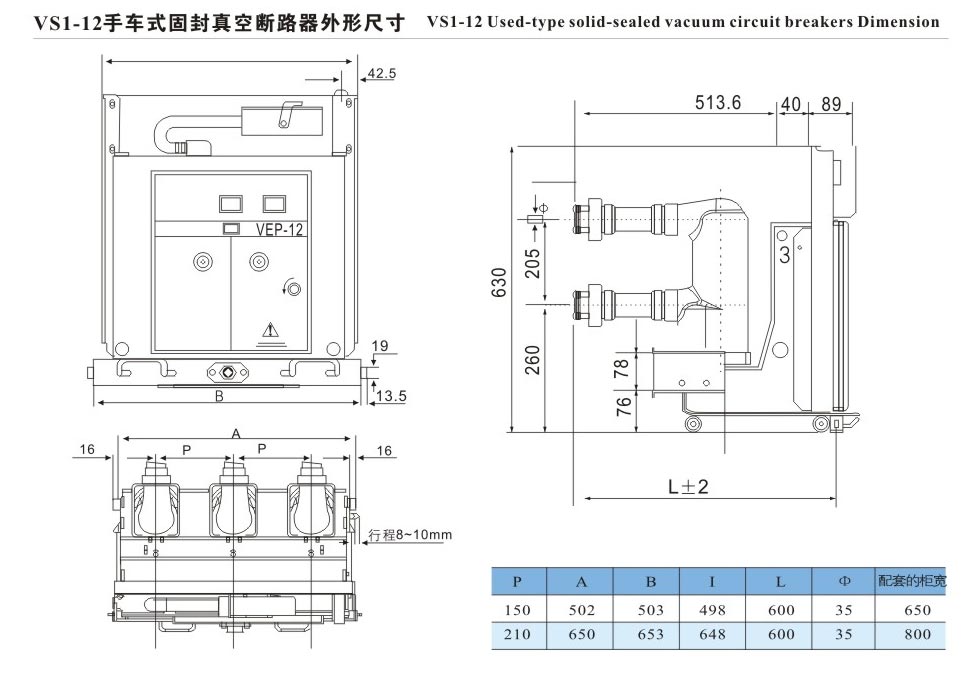

Yttermått

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

FAQ

F1: Vad är livslängden för Usune VS-12 (VEP-12) serie 12 11kV inomhus Vcb vakuumkretsbrytare, och vad krävs underhåll under användningen?

A1: Produktens mekaniska livslängd är upp till 20 000 cykler (10 000 cykler för 50kA-klassen) och märkströmmen brytcykel är 20 000 cykler (10 000 cykler för 50kA klass). Tack vare antagandet av tredje generationen solid-seal isoleringsteknik, den primära sidan av produkten är underhållsfri. Vid daglig användning, endast periodvis inspektioner av sekundärkretsen och manövreringsmekanismer (såsom energilagringsmotorn och drift spänning), rengöring av utrustningens yta och förhindrande av dammackumulering krävs för att effektivt utsträcka sig utrustningens livslängd.

F2: Kan Usune VS-12 (VEP-12) serie VCB användas i tuffa inomhusmiljöer (som hög luftfuktighet och damm)?

A2: Ja. Produkten använder tredje generationens solid-seal isoleringsteknik, som kapslar in ljusbågssläckningen kammare och övre och nedre utgående terminaler med epoxiharts med hjälp av APG-processen. Detta isolerar helt högspänningsströmförande komponenter från den yttre miljön, vilket förhindrar att de påverkas av damm, fukt, insekter, etc. Den uppvisar utmärkt väderbeständighet och miljöanpassning, vilket gör den perfekt lämplig för tuffa inomhusmiljöer som hög luftfuktighet, dammiga industriverkstäder, kemiska anläggningar och gruvor. Faktiskt ansökningsfall i East China Chemical Industrial Park bekräftar också detta.
