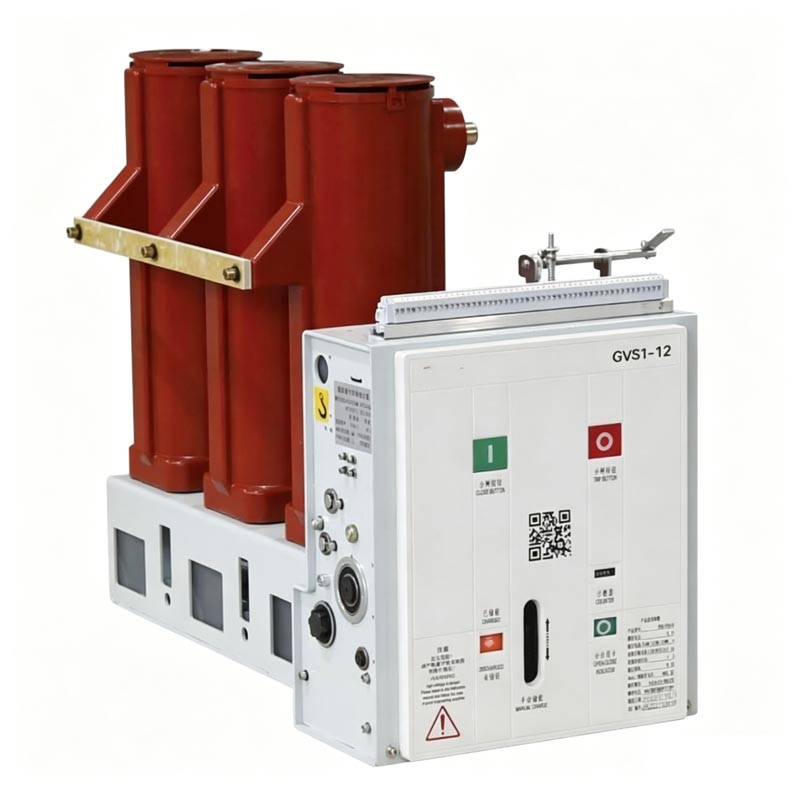

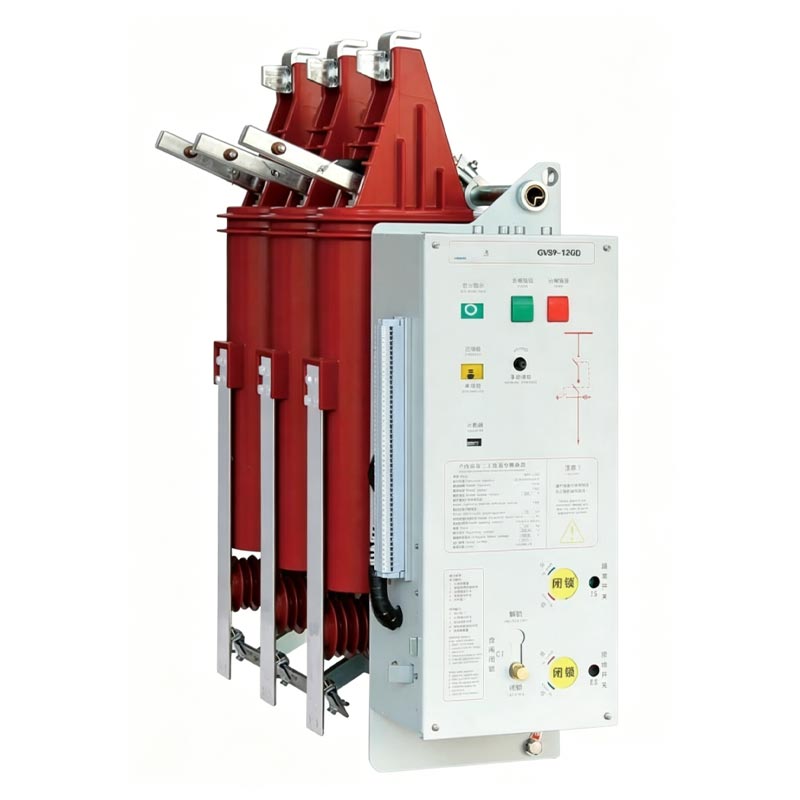

Hv Indoor Vacuum Circuit Breaker

HV Indoor Vakuum Circuit Breaker är en inomhus högspännings treläges vakuumbrytare, placerad som "säker, pålitlig, effektiv, underhållsfri och anpassningsbar till alla scenarier." Den är lämplig för 3,6-12kV effekt system, som tar itu med smärtpunkterna hos traditionella strömbrytare och fungerar som en kärnskyddsenhet för kraft nät och industriell utrustning.

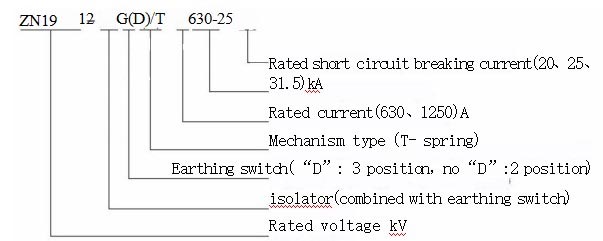

Artikelkod och betydelse

Obs: Om det inte finns någon jordningsbrytare, fungerar jordningsaxeln som en förreglingsaxel, och måtten förbli oförändrad.

Kärnfördelar

1. Överlägsen elektromekanisk prestanda och lång livslängd

Stabil mekanisk struktur och utmärkt elektrisk prestanda. Mekanisk livslängd når 3000 cykler för frånkopplingsbrytare, 10 000 cykler för strömbrytare och 3 000 cykler för jordningsbrytare. Huvudkretsen använder solid-state inbäddade stolpar, förbättrar miljöanpassningsförmågan och isoleringens tillförlitlighet, uppnår underhållsfri drift och minskade underhållskostnader.

2. Modulär design och bekväm drift

Den modulära ramen integrerar flera kärnkomponenter, vilket ger en miniatyriserad design. Manövermekanismen kan bytas ut och underhållas självständigt, stödja manuell drift, AC/DC-energilagring och fjärrkontroll, anpassning till olika verksamhetsbehov och förbättrad effektivitet.

3. Flera skydd för att förhindra felaktig användning

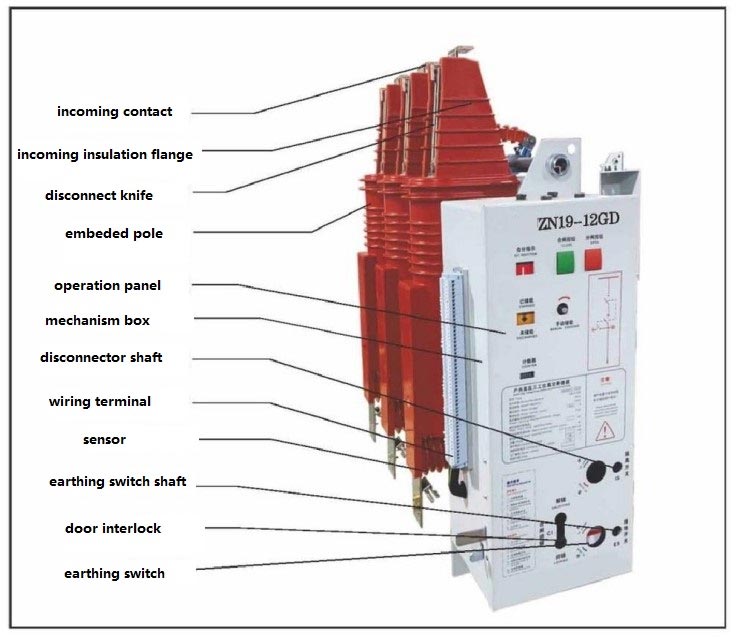

HV Indoor Vakuum Circuit Breaker är utrustad med omfattande elektromekaniska förreglingsanordningar. Den frånskiljaren har ett synligt avbrott efter utlösning, skåpsdörren är förreglad med jordningsbrytaren, och utgående linje är utrustad med en kontaktlös live-line indikatorsensor, som heltäckande säkerställer drift och utrustningens säkerhet.

4. Mångsidiga applikationer

Den anpassar sig till olika skåptyper och kan installeras både framåt och bakåt. Lämplig för olika laster, är den särskilt lämplig för scenarier som involverar frekvent drift och flera kortslutningsströmmar avbrott, tillgodose olika kraftdistributionsbehov.

Kärntekniska parametrar

Real-World Application Case

En fallstudie från ett medelstort industri- och gruvföretag i östra Kina verifierar produktens praktiska funktion värde: Företagets 10kV kraftdistributionssystem använde ursprungligen traditionella oljebrytare, vilket blev lidande från höga förluster, komplext underhåll och hög felfrekvens (8%). Efter att ha bytt ut den felaktiga kretsen med HV Vakuumbrytare inomhus 2023, underhållsfri drift uppnåddes, vilket sparade 30 000 RMB i årligt underhåll kostnader, sänker energiförbrukningen med 68 %, sänker felfrekvensen till under 1 % och säkerställer stabil drift för 18 månader utan misslyckande. Detta visar till fullo produktens värde i "kostnadsminskning, effektivitetsförbättring och säkerhet", som visar upp Usunes professionella kapacitet som leverantör.

Produktanvändnings- och underhållsinstruktioner

1. Tillämpliga driftsvillkor

HV Indoor Vakuum Circuit Breaker är lämplig för inomhusmiljöer med höjder ≤1000m, seismisk intensitet ≤8 grader, och ingen explosiv korrosion eller kraftiga vibrationer, med daglig genomsnittlig luftfuktighet <95 % och månadsmedelvärde luftfuktighet <90%. För höjder över 1000m krävs professionella beräkningar vid urvalet.

2. Driftsrutiner

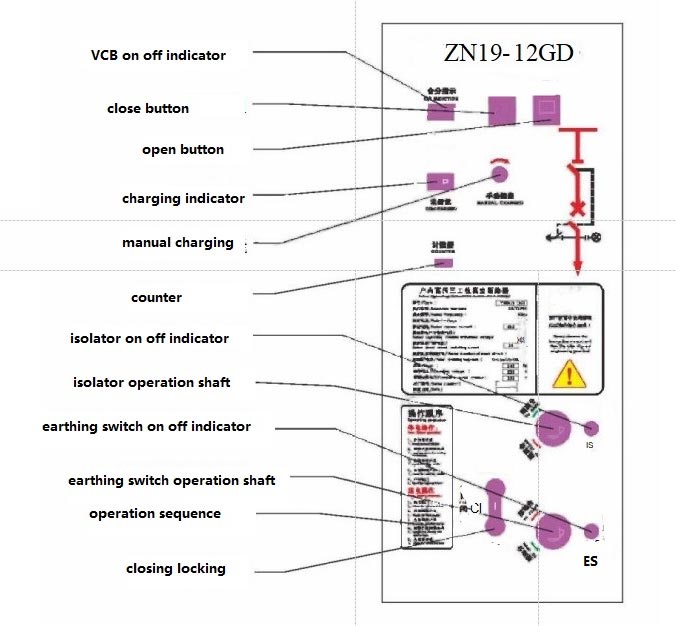

Stöder manuell och elektrisk drift: Manuell drift kräver ett dedikerat energilagringshandtag för energi förvaring innan strömbrytaren stängs och öppnas; elektrisk drift kräver anslutning till en sekundär ström tillförsel, energilagring och drift via kontrollknappar. The isolating switch opens clockwise and closes moturs. Skåpsdörren och jordningsbrytaren är förreglade för säkerhets skull.

3. Underhållskrav

Hela enheten är underhållsfri; Vakuumbrytaren ska endast inspekteras om det finns yttre skador misstänkt. Manövermekanismen kräver regelbunden inspektion, och utsidan bör rengöras efter 5 år drift eller efter underhåll. Underhåll måste utföras av kvalificerad personal; hjälpströmförsörjningen bör kopplas bort först.

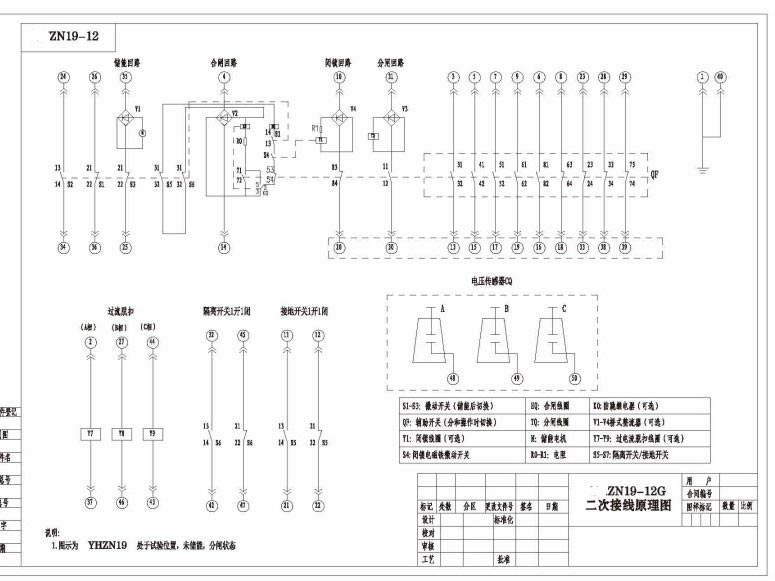

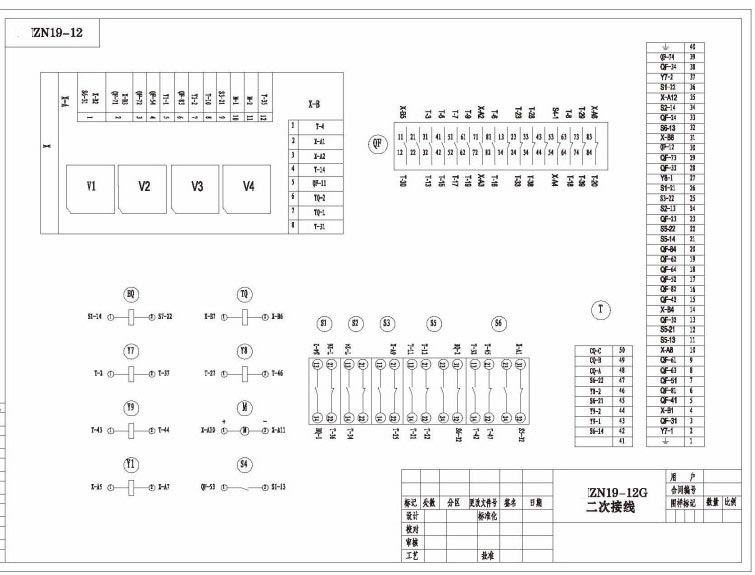

Yttermått och kopplingsschema

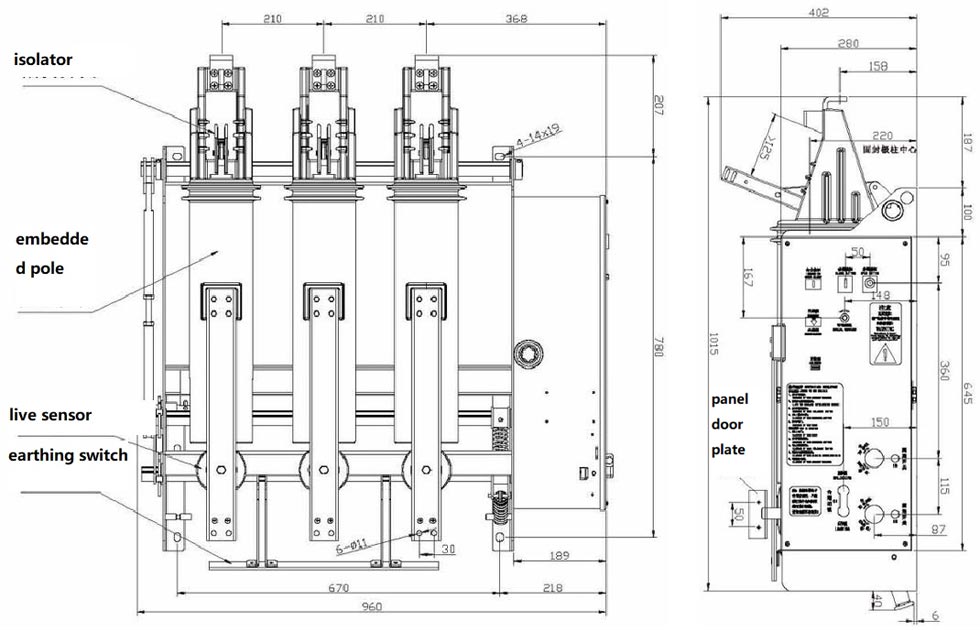

ZN19-12GD/(1250)-(31.5) inversionsinstallation

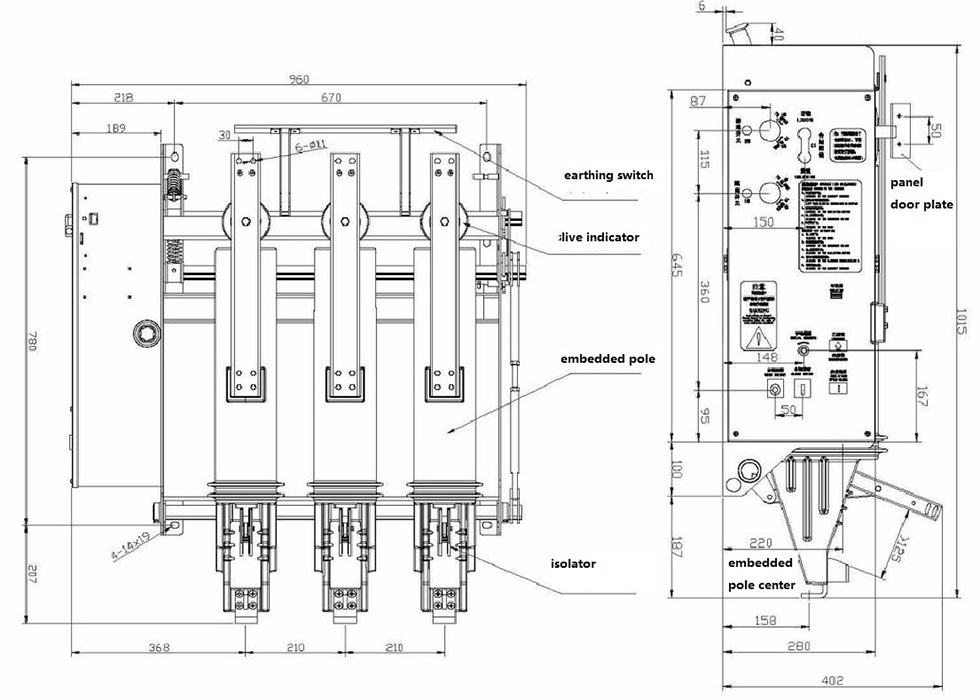

ZN19-12GD/(1250)-(31.5) normal installation

Varumärkesgaranti och partnerskapsfördelar

Som en professionell tillverkare har Usune en modern fabrik. Our HV Indoor Vacuum Circuit Breaker undergoes rigorösa prestanda och mekaniska inbrottstester innan de lämnar fabriken; packaging and transportation are standardiserad för att säkerställa att utrustningen kommer fram i gott skick. Som en högkvalitativ inhemsk leverantör i Kina, Usune tillhandahåller skräddarsydda lösningar, omfattande eftermarknadsservice och snabb leverans. Our products are exported overseas, vilket gör oss till ett föredraget val i branschen för vår överlägsna kvalitet, och vi förser kontinuerligt användarna med tillförlitlighet power distribution solutions.
