KYN61-40.5 inomhus metallklädda utdragbara AC-ställverk är designade för 40,5 kV, 50/60 Hz trefas växelströmsfördelningssystem. Adopterar ABB standardiserad konturdesign och människa-maskin-gränssnittskoncept, detta högspänningsställverk kombinerar den beprövade KYN61-fackstrukturen med ABB-stil industriellt utseende och avancerade driftssäkerhetsfunktioner.
Designad för tillförlitliga medelspänningstillämpningar för kraftdistribution KYN61-40.5 Ställverk ger utmärkt mekanisk styrka, elektrisk prestanda och underhållsbekvämlighet för transformatorstationer, kraftverk och industriella kraftsystem.
Skåpskroppen på KYN61-40.5 ställverk är tillverkad av hög kvalitet aluminium-zinkbelagda stålplåtar bearbetade med CNC-böjningsteknik. Den struktur antar en höghållfast bultmonteringsmetod utan svetsning, vilket säkerställer utmärkt skåpsstyvhet, dimensionsnoggrannhet och långvarig mekanisk stabilitet.
Standardmåtten för skåpet är:
Kapslingen är uppdelad av jordade metallväggar i fyra oberoende fack:
Varje fack har en oberoende tryckavlastningskanal för att effektivt släpp inre ljusbågstryck och förbättra driftsäkerheten.

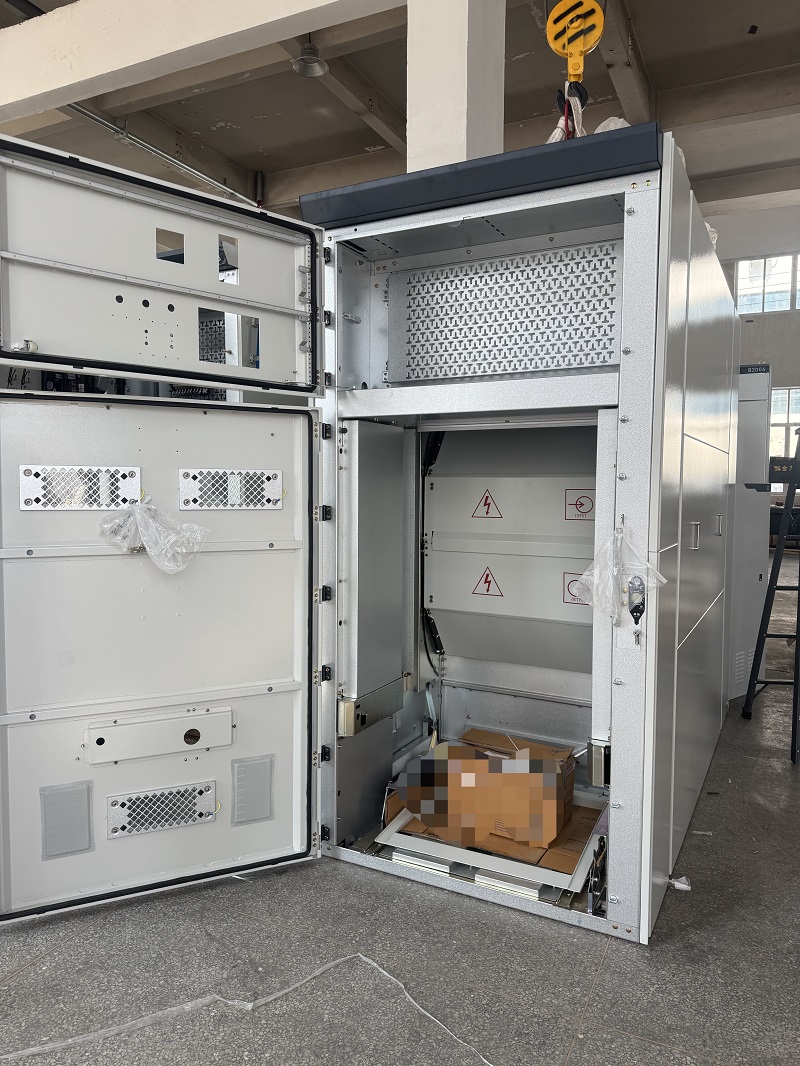

Frontpanelen på KYN61-40.5 Switchgear har en integrerad driftdesign. Instrumentets visningsfönster, mekaniskt manöverhandtag, handkärraposition indikator, låsmekanism och varningsskyltar är ordnade i en tydlig och organiserad layout, så att operatörerna snabbt kan identifiera utrustningsstatus.
Optimerade ventilationsgaller ger effektiv värmeavledning samtidigt som de underhålls ett rent och enhetligt skåputseende. Kapslingens skyddsklassning når IP4X, och skyddsnivån är IP2X när strömbrytarens fackdörr är öppnade.
KYN61-40.5 ställverk är helt kompatibelt med ABB HD4 och VD4-40.5 utdragbara vakuumbrytare, samt skyddsreläer i ABB REF-serien. Detta gör den till en idealisk lösning för projekt som kräver ABB-kompatibla ställverk konfigurationer.
Den utdragbara handkärran har en golvmonterad skruvframdrivningsmekanism, ger smidig drift och utmärkt utbytbarhet för ABB vakuumkrets brytare. Det kompletta fem-förebyggande förreglingssystemet integrerar mekaniska och elsäkerhetsskyddsfunktioner enligt ABB:s säkerhetslogikkoncept.
Design, isoleringsavstånd, mekanisk struktur och elektrisk prestanda av KYN61-40.5 ställverk uppfyller internationella standarder inklusive:
Ställverket stöder projektkrav inklusive temperaturstegningstester, kortslutningsmotståndstester och interna ljusbågsklassificeringstester, vilket gör det lämpar sig för krävande kraftdistributionsapplikationer med hög spänning.
Ställverket antar ett skåpsutseende i ABB-stil och standardiserad drift gränssnittsdesign, vilket ger ett professionellt industriellt utseende och bekvämt operationserfarenhet.
Den bultade modulära monteringsstrukturen förbättrar skåpets styvhet, förenklar installation och möjliggör enklare underhåll och framtida expansion.
Jordade metallväggar skapar separerade funktionella fack, vilket förbättrar operatörssäkerhet och ger effektivt internt ljusbågstryckavlastningsskydd.
Ställverket är speciellt utformat för att matcha ABB 40,5 kV vakuumbrytare och skyddsanordningar som ger utmärkt utbytbarhet och system integration.
Med IP4X kapslingsskydd och avancerad säkerhetsdesign, KYN61-40.5 Ställverk är lämpligt för transformatorstationer, kraftgenereringsanläggningar, industri anläggningar och andra mellanspänningsdistributionsprojekt.
KYN61-40.5 ställverk används ofta i:
Med ABB-kompatibel design, robust mekanisk konstruktion, avancerad säkerhet skydd och överensstämmelse med IEC-standarder ger KYN61-40.5 ställverk en pålitlig lösning för krav på mellanspänningskraftdistribution. Den levererar lång livslängd, bekvämt underhåll och stabil drift för kritisk effekt applikationer över hela världen.
