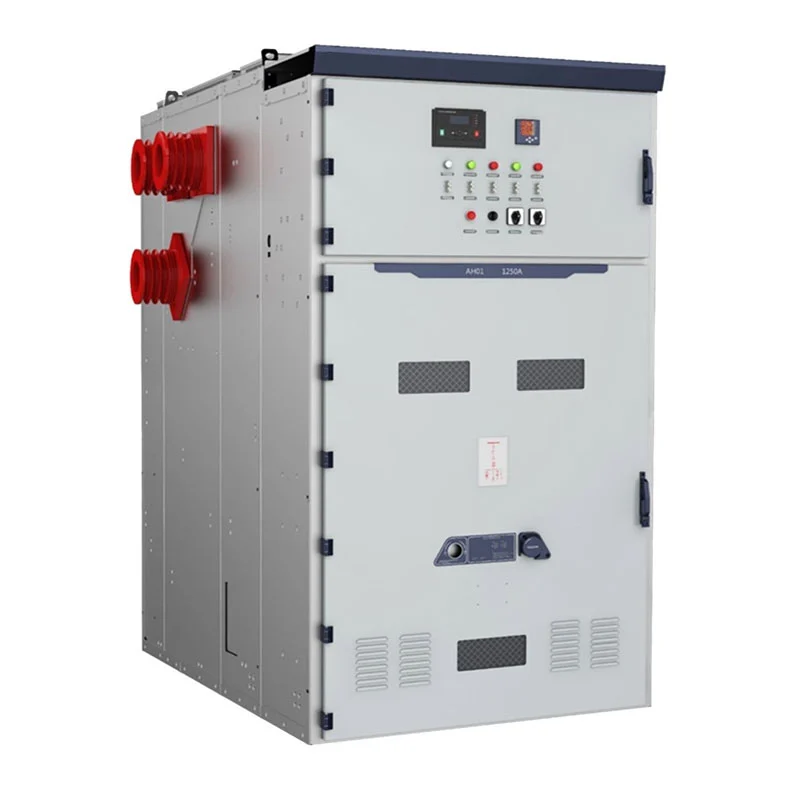

KYN61-40.5 33kV inomhus VCB-ställverkspanel är utvecklad för projekt som kräver en högre spänning inomhus distributionsplattform. Dess konfiguration kombinerar en utdragbar vakuumbrytare, metallkapslad konstruktion, separerade elavdelningar, skensystem, kabelanslutningar och sekundär styrutrustning in i en integrerad ställverksuppställning.
Usune arbetar enligt ledningssystemen ISO 9001, ISO 14001 och ISO 45001. Utrustningen är konstruerad enligt tillämpliga IEC- och GB-standarder, med CE-certifiering tillgänglig för tillämpliga marknader.
För 33kV- och 36kV-distributionssystem kräver val av ställverk mer än att bara matcha det nominella spänning. Ingenjörer måste överväga isolationsnivå, belastningsström, felström, matarkonfiguration, transformator kapacitet, kabelanslutning, skyddskoordinering och installationsmiljön.
KYN61-40.5 33kV inomhus VCB ställverkspanel är avsedd för inomhusdistribution av mellanspänning där dessa elektriska parametrar måste koordineras inom ett komplett kraftdistributionssystem.
Jämfört med ställverksapplikationer med lägre spänning lägger den högre systemspänningen större vikt vid isolering koordination och kortslutningsprestanda. Usune kan konfigurera utrustningen enligt de elektriska parametrarna tillhandahålls av kunden.
Utrustningen använder en metallomsluten arkitektur för att organisera de primära och sekundära elektriska sektionerna. Det viktigaste kretsen inkluderar vakuumbrytaren, samlingsskeneanslutningar, kabelavslutningsområde och tillhörande jordning komponenter.
Sekundärutrustning kan anordnas för skydd, mätning, styrning, indikering och kommunikation enl projektets krav.
Denna konfiguration gör att ställverksuppställningen kan utformas kring det faktiska elektriska nätverket snarare än att använda ett fast skåpsarrangemang för varje applikation.
Vid högre spänningsnivåer blir skyddskoordinering en viktig del av systemdesign. Strömbrytaren, skyddsrelä, transformator, kabel och uppströmsutrustning bör väljas enligt det beräknade felet villkor och skyddsfilosofi.
Vakuumbrytaren tillhandahåller den primära omkopplings- och avbrottsfunktionen. Det tillhörande skyddet och styrsystem kan konfigureras enligt kundens elektriska design.
Metallväggar mellan funktionella sektioner hjälper till att organisera den interna elektriska layouten, samtidigt som tryckavlastningen arrangemanget ger en kontrollerad väg för tryckavlastning i händelse av ett internt fel.
Ett inkommande skåp får ström från uppströms elnätet och överför den till ställverksskenan systemet. Märkström, skyddsutrustning, mätkrav och kabelkonfiguration bör fastställas från projektdesignen.
Utgående skåp distribuerar ström till transformatorer, motorer, produktionsutrustning eller andra nedströmslaster. Den strömstyrka och skyddsinställningar bör motsvara den anslutna lasten.
PT- och spänningsmätningskonfigurationer kan införlivas där projektet kräver spänningsövervakning, skyddsfunktioner eller elektrisk mätning.
Busssektioneringsarrangemang kan dela upp distributionssystemet i separata sektioner och stödja det elektriska operativ strategi definierad av projektingenjören.
Mätkonfigurationer kan tillhandahållas för applikationer som kräver energimätning och elektrisk parameter övervakning.

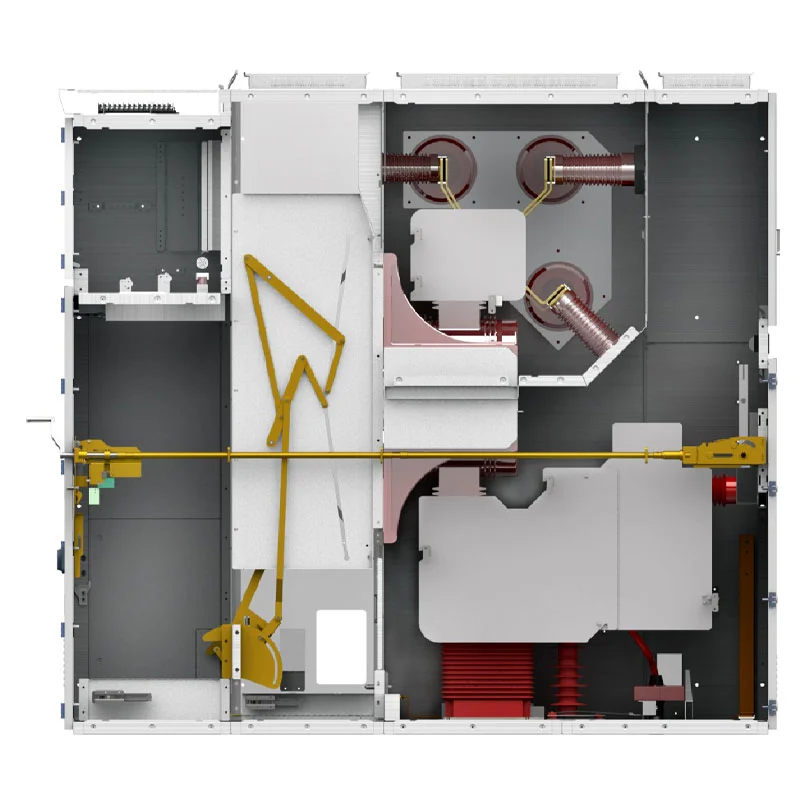

Skåpet är organiserat i definierade elektriska sektioner, inklusive brytarutrymmet, samlingsskenor, kabelfack och instrument/kontrollfack.
Brytarsektionen rymmer vakuumbrytaren och dess manövermekanism. Samlingsskenesektionen ger den elektriska huvudanslutningen mellan skåpen, medan kabelfacket ger plats för inkommande och utgående kabelanslutningar.
Instrument- och kontrollsektionen innehåller sekundära komponenter som krävs för skydd, mätning, kontroll och indikation.
Detta arrangemang ger ingenjörer en tydlig intern arkitektur vid planering av installation, kabeldragning, driftsättning och underhåll.
Utrustningen har ett mekaniskt förreglingssystem utformat för att begränsa felaktiga driftssekvenser.
Den femsäkra mekanismen är avsedd att förhindra felaktig effektbrytare, rörelse av det utdragbara enhet under belastning, stänger jordningsbrytaren medan den är strömförande, strömsätter kretsen medan jordningsbrytaren förblir stängd och oavsiktlig tillgång till spänningssatta fack.
En toppmonterad tryckavlastningsanordning är också inbyggd i skåpstrukturen för att ge kontrollerat tryck frigörs under ett internt feltillstånd.
KYN61-40.5 33kV inomhus VCB-ställverkspanel kan konfigureras för inkommande ström, transformatoranslutningar, utgående matare, busssektionering, mätning och spänningsmätning i transformatorstationer inomhus.
Kraftverk kan använda ställverket för mellanspänningshjälpdistribution, generatorrelaterade elektriska system, transformatormatare och nedströms kraftdistribution.
Stora industrianläggningar kan använda olika matarkonfigurationer för motorer, transformatorer, produktionssystem, pumpar, kompressorer och elektrisk utrustning.
Gruvdrift med elektriska belastningar med högre effekt kan konfigurera ställverket runt transformatormatare, motorer, ventilationsutrustning, pumpsystem och processanläggningar.
Utrustningen lämpar sig även för specialiserad infrastruktur där eldistribution behöver samordnas med flera byggnader, utrustningsområden och hjälpsystem.
Cas-space Rocket Launch Project är en projektreferens för Usunes mellanspänningsställverksapplikationer.
En raketuppskjutningsanläggning involverar specialiserad infrastruktur och flera elektriska belastningar fördelade över olika funktionsområden. Dess kraftdistributionssystem behöver därför samordnade inkommande kretsar, matare skydd, elektrisk isolering, mätning och kontroll.
För detta projekt användes ställverket som en del av platsens mellanspänningselektriska distribution arrangemang. Projektet krävde att elektrisk utrustning skulle integreras med den bredare infrastrukturen snarare än behandlas som en oberoende skåpinstallation.
Denna applikation visar Usunes erfarenhet av att leverera mellanspänningsdistributionsutrustning för specialiserade tekniska projekt med specifika krav på elsystem.
| Punkt | Specifikation |
| Serie | KYN61 |
| Märkspänning | 3,6 kV, 7,2 kV, 12 kV, 24 kV, 36 kV |
| Nominell frekvens | 50Hz / 60Hz |
| Märkström | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Nominell kortslutningsbrytström | 25kA, 31,5kA, 40kA, 50kA |
| Klassad korttidsmotståndsström | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Skyddsgrad | IP4X extern kapsling / IP2X interna fack |
| Omgivningstemperatur | -15°C till +40°C |
| Relativ luftfuktighet | Dagligt genomsnitt ≤95 %; månadsmedelvärde ≤90 % |
| Höjd över havet | ≤1000m, med nedstämpling för högre höjd |
| Installation | Inomhus |
| System | Trefas AC |
Den slutliga elektriska konfigurationen bör bekräftas enligt den faktiska projektets spänning, ström, felnivå, isoleringskrav, skyddsschema och installationsvillkor.
För ett ställverksprojekt i 33kV-klassen bör upphandlingen baseras på det kompletta elsystemet snarare än enbart skåpkvantitet. Projektgruppen bör bekräfta den märkta systemspänningen, kontinuerlig belastningsström, kortslutningsnivå, matarmängd, transformatorkapacitet, kabelarrangemang, skyddskrav och erforderliga mätfunktioner.
För större projekt kan lineupen innehålla olika skåpfunktioner. Inkommande, utgående, PT, mätning, buss sektionsfördelare och isoleringskonfigurationer kan kombineras enligt det elektriska enkellinjediagrammet.
Detta tillvägagångssätt hjälper till att förhindra oöverensstämmelse mellan ställverk och anslutna transformatorer, kablar, skyddsanordningar, och nedströms laster.
Det slutliga skåpsarrangemanget kan utvecklas enligt projektets elektriska arkitektur. Olika antal inkommande och utgående kretsar kan ordnas till en samordnad ställverksuppställning.
Ett typiskt distributionssystem kan innefatta ett inkommande skåp anslutet till uppströmsströmkällan, flera utgående skåp som försörjer transformatorer eller större belastningar, och ytterligare PT- eller mätarskåp för spänning mätning och energiövervakning.
Där projektet kräver två strömkällor eller delade busssektioner kan busssektionsfunktioner också vara införlivas i laguppställningen.
Denna konfigurationsmetod gör utrustningen lämplig för både enskilda transformatorstationer och större multiskåp distributionssystem.

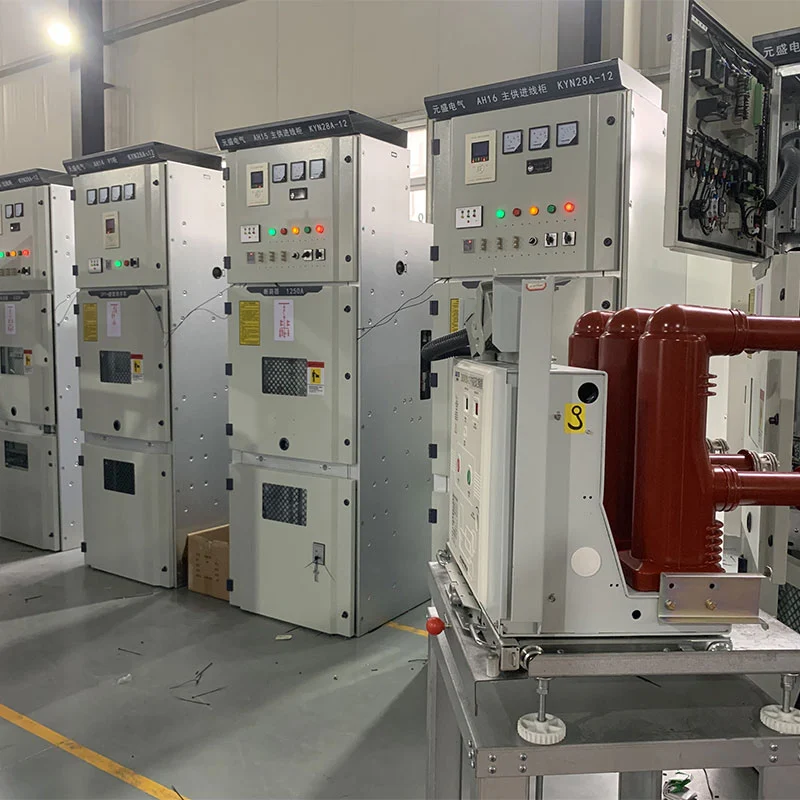

Före leverans genomgår det färdiga ställverket inspektion av skåpsmontering, primärkretsanslutningar, sekundära ledningar, mekanisk drift och relevanta elektriska funktioner.
Den utdragbara mekanismen, strömbrytarens funktion, förreglingsfunktioner, jordarrangemang och skåp konstruktion kontrolleras under produktionsinspektionsprocessen.
Usune kan tillhandahålla relevanta inspektionsprotokoll och testdokumentation enligt projektkrav, vilket tillåter kunder, EPC-entreprenörer och tredjepartsinspektörer för att verifiera utrustningen före leverans.
Värdet på ett mellanspänningsställverk är inte begränsat till dess ursprungliga elektriska märkvärde. För stora infrastruktur och industriprojekt, utrustningen behöver också stödja organiserad drift, planerad underhåll, framtida kretshantering och stabil integration med det bredare kraftdistributionsnätet.
Den fackindelade konstruktionen av KYN61-40.5 33kV inomhus VCB-ställverkspanel ger ett definierat arrangemang för primär och sekundär utrustning, medan den utdragbara strömbrytarens design gör att kopplingsenheten kan vara flyttas för besiktning och service.
För anläggningar där eldistributionen förväntas fungera under många år kan denna kombination bidra till att skapa ett mer hanterbart mellanspänningsdistributionssystem och förenkla framtida underhållsplanering.
Den medföljande specifikationen inkluderar 3,6 kV, 7,2 kV, 12 kV, 24 kV och 36 kV konfigurationer. Den faktiska märkspänningen bör bekräftas enligt kundens elsystem.
Den medföljande specifikationen listar en 36kV-klassad konfiguration, som kan övervägas för 33kV-klasssystem. till bekräftelse av de faktiska systemkraven, isoleringsnivån och tillämpliga standarder.
Den används för mottagning, distribution, omkoppling, skydd, mätning och styrning av mellanspänningsström inomhus trefas växelströmssystem.
De medföljande konfigurationerna sträcker sig från 630A till 3150A. Rätt betyg bör väljas enligt max kontinuerlig belastning och projektering.
Tillgängliga klassificeringar inkluderar 25kA, 31,5kA, 40kA och 50kA, med tillämpligt värde bestämt av det beräknade felet nivån på det elektriska systemet.
Ja. Usune kan konfigurera inkommande, utgående, PT, mätning, busssektionsfördelare och isoleringsfunktioner enligt kundens enlinjediagram och tekniska krav.
Usune arbetar enligt ledningssystemen ISO 9001, ISO 14001 och ISO 45001. Produkterna är designade enligt tillämpliga IEC- och GB-standarder, med CE-certifiering tillgänglig för tillämpliga konfigurationer.
Ja. Usune kan tillhandahålla tekniska specifikationer, testrapporter, ritningar och annan projektdokumentation enligt kund- och ingenjörskrav.
Standardkonfigurationen är designad för inomhusinstallation. Särskilda förhållanden som hög höjd, hög luftfuktighet eller ovanliga miljöförhållanden bör bekräftas innan du beställer.
