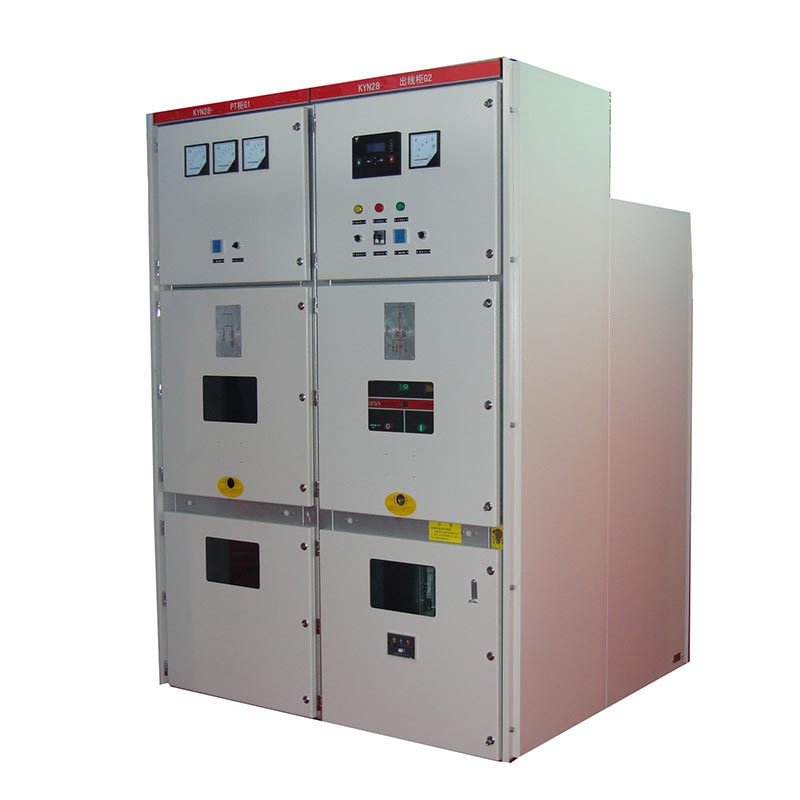

Kyn28 Ställverk 20kv

Usune Kyn28 Switchgear 20kV är ett inomhus trefas AC metallkapslat ställverk, främst använt i 24kV kraft system som möjliggör mottagning, distribution, kontroll, skydd och övervakning av elektrisk energi.

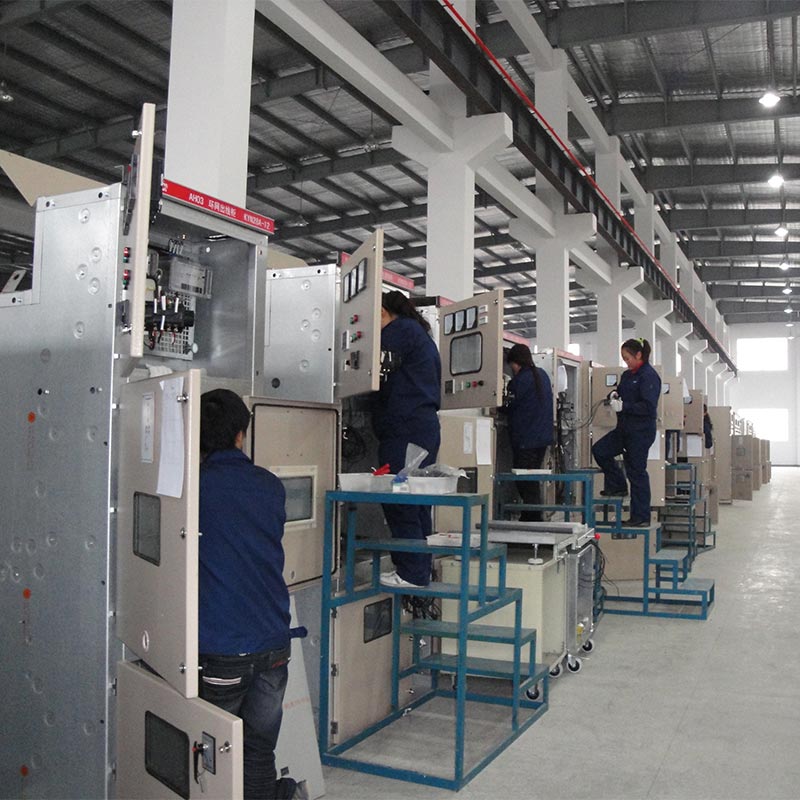

Produkten använder luftisolering + värmekrympbar/epoxibeläggningsisolering, med skyddsklass IP4X (skåp). Dess kompakta struktur och höga isoleringsnivå gör den lämplig för olika energidistributionsscenarier inomhus. Som en medelspänning kraftdistribution lösning tillverkad av en professionell kinesisk tillverkare, denna produkt, med dess stabil prestanda och standardiserad design, har blivit ett pålitligt högkvalitativt leverantörsval för kunder över hela världen. All kärnproduktion genomförs i vår egen fabrik.

Lågspänningsställverk

Mellanspänningsställverk

Huvudsakliga tekniska parametrar

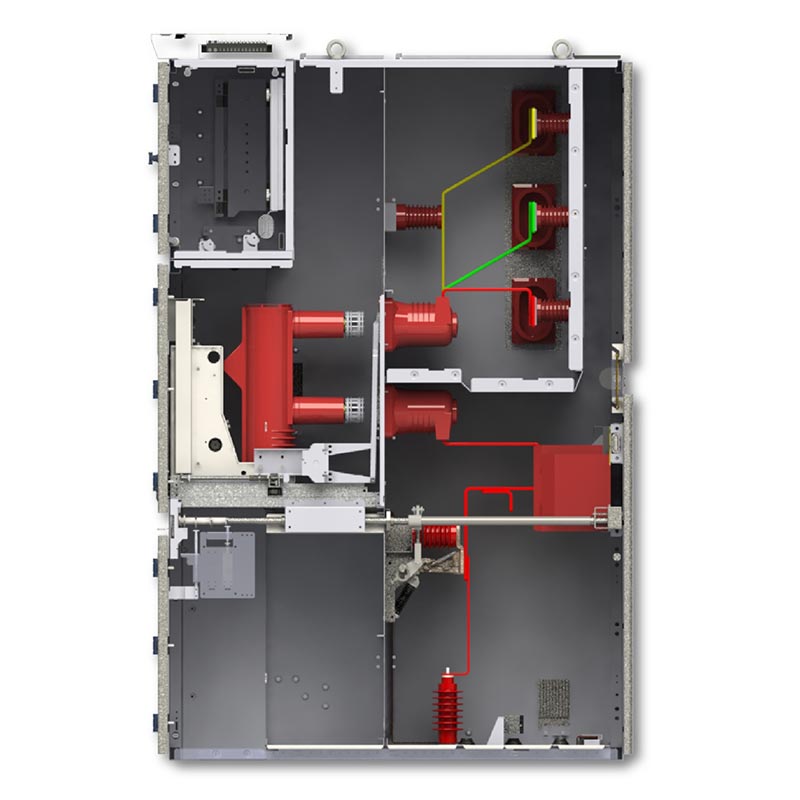

Skåpsfackstruktur

1. Kretsbrytarfack: Installerar VS1/ZN63/VD4-typ vakuumbrytarvagnar.
2. Samlingsskenas fack: Ordnar huvudskenor, grenskenor och isolatorer.
3. Kabelfack: Utrustat med CT:er, PT:er, jordningsbrytare, kabelanslutningar etc.
4. Kontrollinstrumentutrymme: Installerar reläer, skyddsanordningar, instrument och sekundära kretsar.
5. Tryckavlastningskanal: Utrustad med en ljusbågsavlastningsanordning upptill för att förbättra driftsäkerheten.

Kärnproduktens funktioner

1. Helmetallisoleringsstruktur för att förhindra felutbredning och ömsesidig interferens.
2. Komplettera femsäkra mekaniska förreglingar för att förhindra oavsiktlig öppning, stängning eller inträde i spänningssatta fack.
3. Mittmonterad avtagbar vagn, möjliggör drift och underhåll på framsidan, vilket underlättar reparationer.
4. Kyn28 Ställverk 20kV har hög isoleringsnivå, starkt felmotstånd, kompakt struktur, och är lämplig för olika kraftdistributionssystem.
5. Uppfyller internationella och nationella standarder, med stabil och pålitlig kvalitet.

Verkliga applikationsfall

Ett kraftdistributionsprojekt i en industripark. En viktig provinsiell industripark omfattar flera fabriksbyggnader, kontorsbyggnader och stödjande kraftanläggningar, som kräver extremt hög tillförlitlighet och säkerhet i strömförsörjningen. Projektet valde ut 16 Usune Kyn28 Switchgear 20kV-enheter, med en märkström på 1250A och en kortslutningsbrytström på 31,5kA.

I över två år sedan driftsättningen har utrustningen fungerat stabilt och snabbt åtgärdat kortslutningsfel utan några säkerhetsincidenter. Den frontmonterade underhållsstrukturen minskar underhållssvårigheterna avsevärt och driftstopp, vilket får mycket beröm från parkens drift- och underhållsavdelning.

Produktens yttre dimension

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

Vanliga frågor

F1: Vilka spänningsnivåer är tillämpliga på KYN28-24 ställverk?

A1: Denna produkt har en märkspänning på 24kV och är kompatibel med 50/60Hz trefasiga växelströmssystem som täcker 3,6–12 kV och 24 kV nivåer.

F2: Vilken typ av vakuumbrytare ska användas med ställverket?

A2: Standardkonfigurationen inkluderar en vakuumbrytare av typen VS1 (ZN63) och är även kompatibel med industristandardbrytare som VD4, som erbjuder stark utbytbarhet.

F3: Är Kyn28 Switchgear 20kV lämplig för tunga belastningar som industri- och gruvföretag och datacenter?

A3: Ja. Produkten har en maximal märkström på 3150A och en kortslutningsbrytström på 31,5kA, uppvisar stark motståndsförmåga och möter kraftdistributionsbehoven för kritiska belastningar inom industri och gruvföretag, datacenter, höghus och andra liknande tillämpningar.
