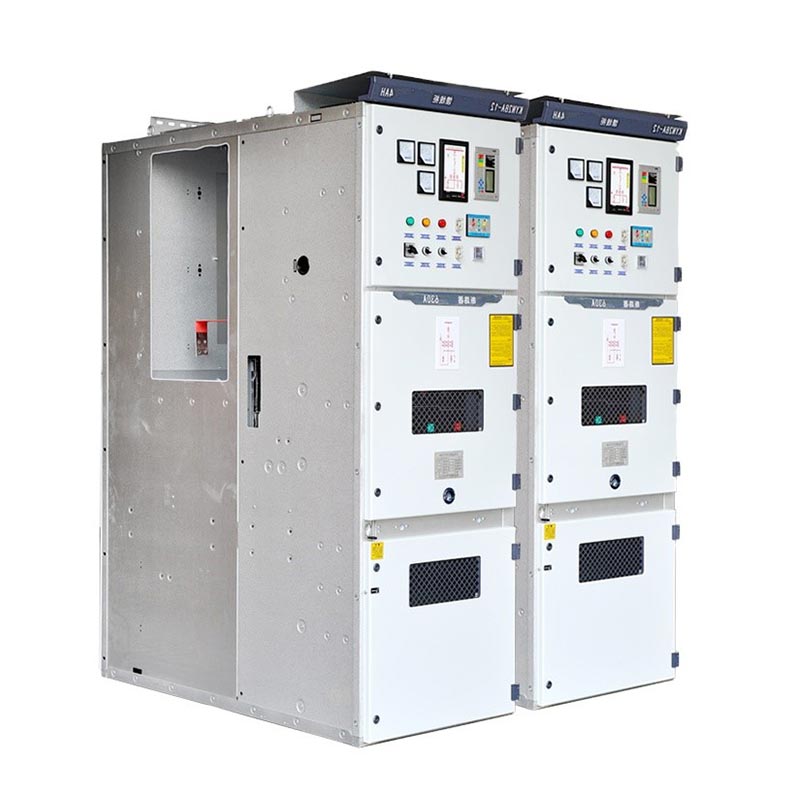

Kyn28 Ställverk 6kv

Usune Kyn28 Switchgear 6kV är ett inomhus AC-bepansrat utdragbart metallslutet ställverk, lämpligt för 3,6kV~12kV spänningsnivåer, 50/60Hz trefas växelströmssystem, och är en kärnkontroll- och skyddsenhet i kraften överförings- och distributionsprocessen. Utvecklad och tillverkad oberoende av Zhejiang Usune Electric, detta produkt integrerar avancerade designkoncept och mogna tillverkningsprocesser, balanserar säkerhet, tillförlitlighet och praktiska. Den möter kraftdistributionsbehoven för segmenterade system med enkel samlingsskena och enkelskena, vilket uppnår storskalighet tillämpning inom kraft-, metallurgi-, kemi- och byggindustrin, vilket bidrar till det säkra och effektiva drift av globala kraftsystem med stabil prestanda.

Lågspänningsställverk

Mellanspänningsställverk

Kärntekniska parametrar

Strukturell design och kärnfunktioner

1. Avtagbar modulär design

Kyn28 Switchgear 6kV kärnkomponent, vakuumbrytaren (kompatibel med VS1, VD4, etc.), är installerad på en mobil vagn. För rutinunderhåll, testning eller utbyte behöver endast strömbrytarvagnen vara det tas bort för drift, utan att behöva göra hela skåpet strömlös, vilket avsevärt förkortar underhållstiden och minska effekten av strömavbrott. Vagnen är universell och kan snabbt bytas ut, vilket förbättrar systemet drift- och underhållseffektivitet.

2. Metallklädd fackstruktur

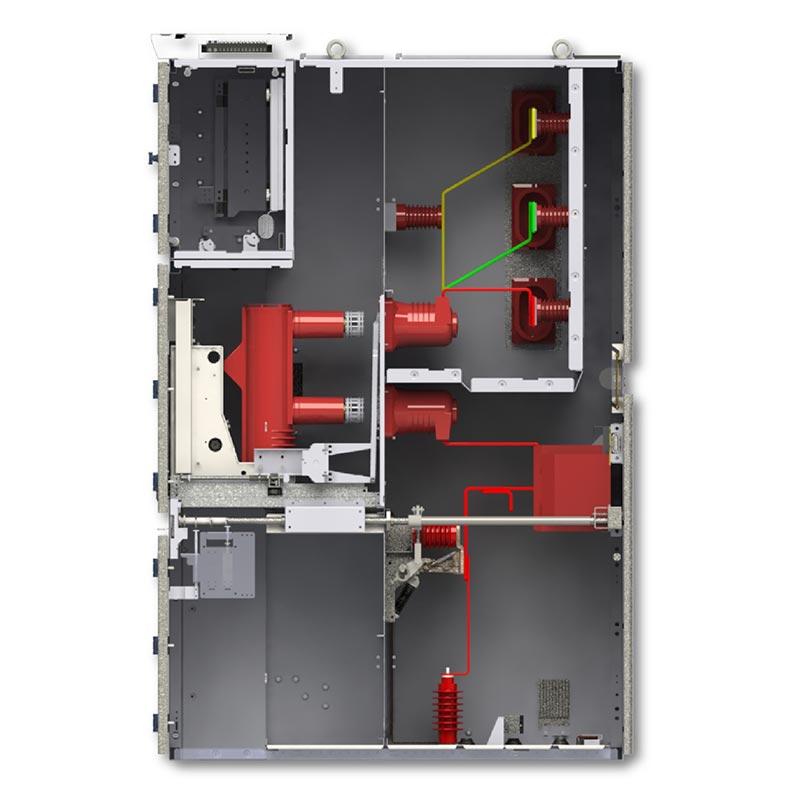

Kyn28 Switchgear 6kV-skåpet är uppdelat i fyra oberoende fack av metallväggar: en samlingsskena fack, ett strömbrytarfack, ett kabelfack och ett lågspänningsinstrumentfack. Varje fackets strömförande komponenter är helt isolerade, vilket effektivt förhindrar spridning av fas-till-fas och fas-till-jord kortslutningsfel, undvika kaskadfel, minska risken för elektriska stötar under underhåll och förbättra utrustningens driftsäkerhet.

3. Omfattande fem-förebyggande förreglingsskydd

Utrustad med ett mekaniskt + elektriskt dubbelt fem-förebyggande förreglingssystem, vilket eliminerar felfunktion vid dess källa:

- Förhindrar oavsiktlig öppning eller stängning av strömbrytare;

- Förhindrar skjutning/borttagning av strömbrytarvagnen under belastning;

- Förhindrar att jordningsbrytaren stängs medan den är strömsatt;

- Förhindrar oavsiktlig spänningssättning när jordningsbrytaren är stängd;

- Förhindrar oavsiktlig intrång i ett spänningssatt fack.

4. Kompakt, effektiv och lätt utbyggbar

Skåpet har en kompakt struktur, vilket sparar installationsutrymme. Dess modulära design möjliggör flexibel kombination och utbyggnad av skåptyper för att möta utbyggnadsbehovet för kraftdistributionssystemet. Den anpassar sig lätt till olika systemarkitekturer, till exempel enstaka samlingsskena och segmenterade system med enkel samlingsskena, vilket underlättar framtiden systemuppgraderingar och integration.

Tillämpliga miljöförhållanden

1. Omgivningstemperatur: -10℃ ~ +40℃

2. Höjd: ≤1000m (anpassade mönster för höghöjdsområden över 1000m finns tillgängliga)

3. Luftfuktighet: Daglig genomsnittlig relativ luftfuktighet ≤95%, månatlig genomsnittlig relativ luftfuktighet ≤90% (icke-kondenserande)

4. Omgivande miljö: Inga frätande eller explosiva gaser, inga stora mängder damm och inga brandfarliga eller explosiva media

Typiska tillämpningsscenarier

1. Kraftverkshjälpsystem: Används för att ta emot, distribuera och skydda kraftverk, vilket säkerställer stabil strömförsörjning till generatorhjälputrustning;

2. Industriell och gruvdrift Enterprise Power Distribution: Lämplig för högbelastningsindustriella scenarier som gruvdrift, metallurgi och kemisk industri, som uppfyller kraven på strömförsörjningskontroll och överbelastnings-/kortslutningsskydd högeffektsutrustning;

3. Kommersiella byggnader och höghus: Används i transformatorstationer i stora köpcentra, kontorsbyggnader, hotell etc., att uppnå säker distribution och förfinad hantering av byggkraft;

4. Offentliga transformatorstationer: Som kärnkraftdistributionsutrustning för medelspänning i stads- och industristationer, säkerställa en stabil drift av det regionala elnätet.

Verkliga applikationsfall

Fallstudie: Power Distribution Project för ett valsverks produktionslinje för en stor stålgrupp i Jiangsu-provinsen

Projektets bakgrund: Det befintliga ställverket i stålkoncernens valsverkstad var åldrande och ofta funktionsfel, vilket påverkar den kontinuerliga driften av produktionslinjen. Högtillförlitlig mellanspänning ställverk krävdes för utbyte.

Lösning: 28 Usune KYN28-6KV ställverksenheter valdes, kompatibla med ett 10kV kraftdistributionssystem, med en märkström på 1600A och en korttidsmotståndsström på 31,5kA (4s), konfigurerad med VS1 vakuumkrets brytare.

Implementeringsresultat: Under de tre åren sedan driftsättningen har utrustningen fungerat utan några fel. Den fem-lagers förreglingssystem förhindrar effektivt felfunktion, och den fackindelade strukturen undviker spridning av fel. Strömförsörjningsstabiliteten för valsverkets produktionslinje har förbättrats med 99,9 %, vilket minskar årliga stilleståndsförluster med över 5 miljoner yuan, vilket får mycket beröm från kunden.

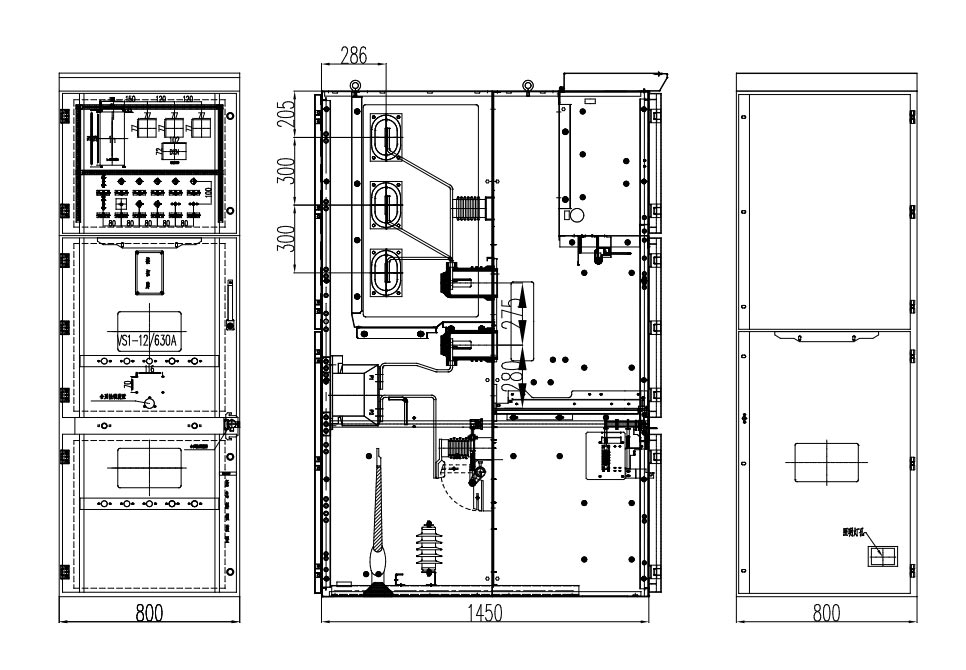

Yttre dimension

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

Vanliga frågor

F1: Vilka är de viktigaste fördelarna med Kyn28 Switchgear 6kV jämfört med traditionella fasta ställverk?

S: Jämfört med traditionella fasta ställverk är den största fördelen med Usune KYN28-6KV dess avtagbara design. Strömbrytarvagnen kan flyttas oberoende, vilket eliminerar behovet av att stänga av hela skåpet under underhåll, vilket avsevärt minskar effekten av strömavbrott. Samtidigt är dess metallbepansrade fackindelad struktur och omfattande femsäkra förreglingssystem ger ökad säkerhet. Den modulära designen underlättar expansion och systemintegration, anpassning till komplexa kraftdistributionsbehov och resulterar i lägre total livscykelunderhållskostnader.

F2: Kan detta ställverk anpassas till höghöjds- eller speciella miljöer? Vad är anpassningscykeln?

A: Ja. För höghöjdsmiljöer >1000m kommer Usune att optimera isoleringsdesign och komponentval. För speciella miljöer som korrosiva, hög luftfuktighet, och dammiga miljöer, skräddarsydda lösningar som t.ex rostskyddsbeläggningar, förbättrad tätning och dammtäta barriärer kan tillhandahållas. Produktionscykeln för standard anpassade produkter är cirka 15-20 dagar, beroende på anpassningskomplexiteten och orderkvantiteten.

F3: Vilka efterförsäljnings- och tekniska supporttjänster tillhandahåller Usune som tillverkare?

S: Som källfabrik tillhandahåller Usune fullständiga livscykeltjänster: förförsäljning inkluderar lösningsdesign, parameter urval och teknisk konsultation; Försäljningsuppföljningen inkluderar spårning av produktionsframsteg och fabrikstester samarbete; efterförsäljningen inkluderar gratis installation och driftsättning, operatörsutbildning, 1 års utrustningsgaranti, livslång leverans av reservdelar och underhållstjänster, och 24-timmars global respons på tekniska behov för att säkerställa stabil drift av utrustningen.
