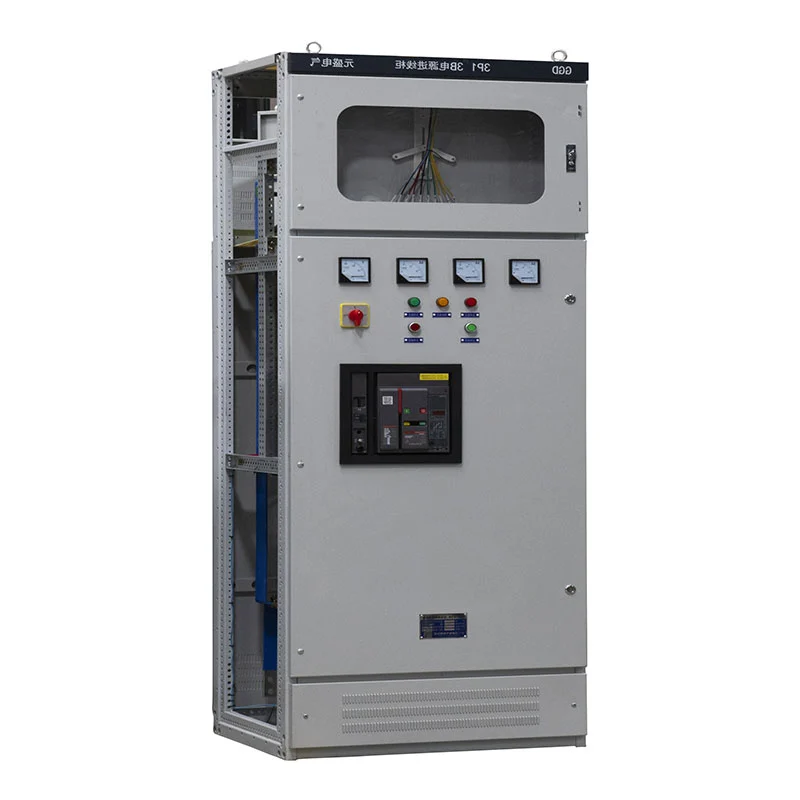

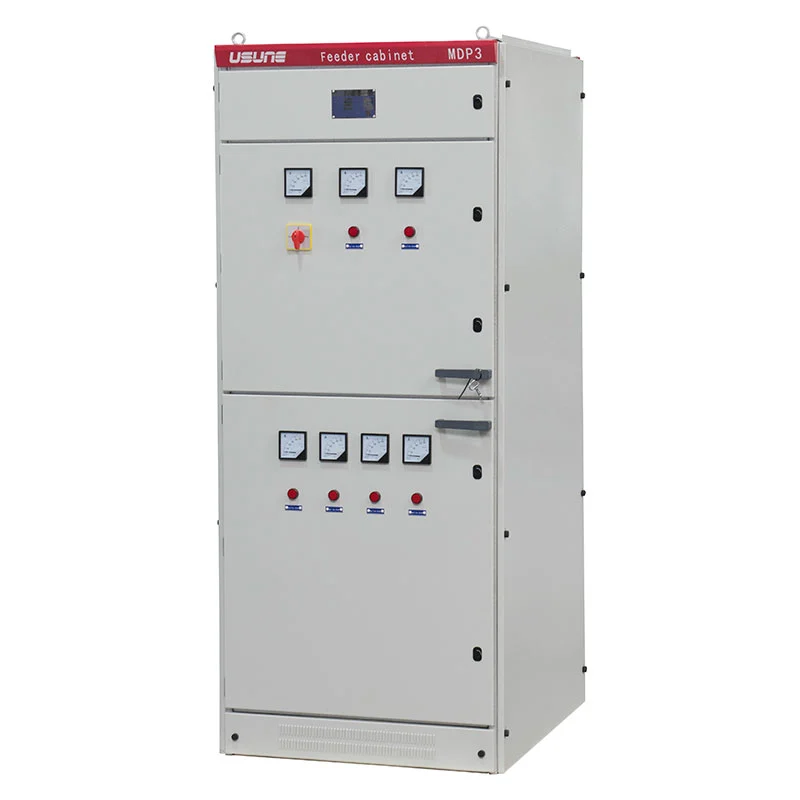

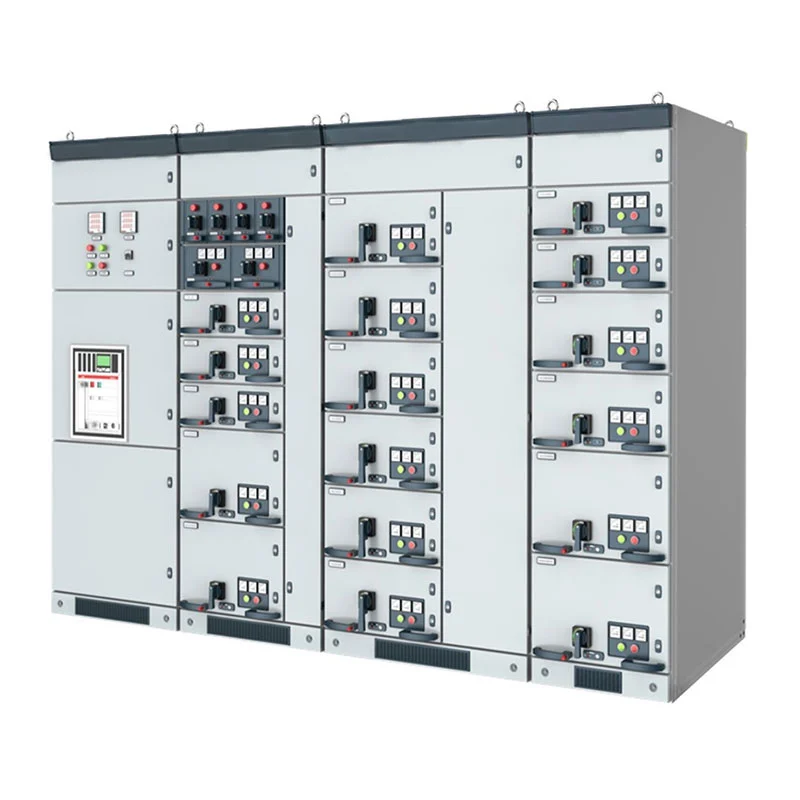

GGD Low Voltage Power Distribution Panel

GGD-lågspänningsfördelningspanelen är designad för kraftdistributionstillämpningar inomhus med märkfrekvens på 50Hz och nominell arbetsspänning upp till 380/400V. Dess skåpstruktur, kopparskenor, styrkretsar och skydd komponenter kan konfigureras enligt projektets krav. Lösningen är lämplig för kraftverk, transformatorstationer, fabriker, gruvföretag, kommersiella byggnader och andra elektriska distributionsanläggningar.

Distributionsfokuserad design

Effektomvandling

GGD lågspänningsfördelningspanel är utformad som en centraliserad lågspänningsdistributionsenhet. Det kan det ta emot elektrisk kraft från uppströmssystemet och distribuera den till flera utgående kretsar för utrustning, belysning, motorer och andra belastningar.

Skåpet kan ordnas som inkommande skåp, utgående fördelarskåp, kondensatorkompensationsskåp eller andra konfigurationer enligt det elektriska enkellinjediagrammet. Detta gör systemet lättare att integrera i olika industriella och kommersiella distributionsnätverk.

Kretsarrangemang

Det interna arrangemanget separerar större elektriska komponenter och styrledningar enligt projektdesignen. Universalbrytare, strömbrytare i formgjuten hölje, dvärgbrytare, kontaktorer, reläer, mätare och andra komponenter kan väljas enligt de erforderliga kretsfunktionerna.

För projekt som kräver anpassade komponentmärken eller specifikationer kan Usune koordinera komponentvalet med köparen innan produktionen.

Inre konstruktion

Skåpsram

Skåpsram och mellanväggar är tillverkade av kallvalsad stålplåt. Referensplattans tjocklek är ≥2 mm, med färdiga kanter behandlade för att minska vassa kanter under drift och underhåll.

Skåpets struktur är utformad för att ge tillräcklig mekanisk styrka för normal drift samtidigt som den tillåter åtkomst för inspektion, ledningar och komponentbyte. Fram- och bakdörrarna är arrangerade för praktiska drift och underhåll.

Kopparskenor

Elektrolytisk koppar används för huvud- och grenskenor. Isolering och värmekrympbara skyddsmaterial kan appliceras på samlingsskenesystemet för att bibehålla den erforderliga dielektriska prestandan.

Fasidentifiering tillhandahålls för skenarrangemanget, medan skenskarvar behandlas enligt erforderlig elektrisk anslutningsmetod. En flexibel samlingsskenanslutning kan också tillhandahållas vid behov mellan inkommande bussbrygga och huvudströmbrytaren.

Jordningssystem

En dedikerad PE-kopparbuss är anordnad längs skåpets monteringsriktning. Komponenter som kräver jordning kan vara ansluten via PE-systemet, med jordade terminaler för anslutning till det externa jordningsnätverket.

Kabelfacket kan också reservera tillräckligt med utrymme för kabelhuvuden och tillhörande strömtransformatorinstallation enligt projektritningen.

Kretskonfiguration

Inkommande kretsar

Inkommande skåp kan förses med universalbrytare och motsvarande skyddsfunktioner. Den medföljande konfiguration kan inkludera elektriska strömbrytare med underspänningsutlösningsskydd och tidsfördröjningsfunktioner enligt den elektriska designen.

Skydds- och kontrollkonfigurationen bestäms av projektkraven snarare än att begränsas till ett kombination av fasta komponenter.

Utgående kretsar

Utgående kretsar kan anordnas för olika belastningar och fördelningskrav. Strömbrytare, kontaktorer, termiska reläer och plintar kan väljas i enlighet med märkström och styrkrav för var och en matare.

Skåpslayouten stöder tydlig kretsidentifiering, med enhetsnummer och ledningsetiketter placerade för enklare inspektion och underhåll.

Motorstyrning

För motorapplikationer kan skåpet integrera motorstyrkretsar med lämplig omkoppling och skydd komponenter. Start/stopp-indikeringslampor och kretsidentifiering kan ordnas på skåpspanelen för att hjälpa till operatörer identifierar snabbt individuella motorkretsar.

Styrkablar

Sekundära kretsar

De sekundära styrkretsarna är anslutna enligt de godkända elektriska ritningarna. Flexibla ledare är arrangerade i organiserade buntar, med lämplig isolering och hylsor som används där ledningar går genom rörliga eller mekaniskt utsatta områden.

Referenstvärsnitten inkluderar 1,5 mm² för styr- och växelspänningskretsar och 2,5 mm² för AC-strömkretsar, beroende av den slutliga elektriska designen.

Terminalidentifiering

Anslutningsplintar använder flamskyddade komponenter, medan ledare identifieras enligt kretsnumreringen eller ledarriktning som visas på ritningarna. Handskrivna interna etiketter undviks; kretsnummer och utrustning identifiering är tryckt eller varmstämplad för tydligare långsiktigt underhåll.

Elektrisk prestanda

Huvudparametrar

GGD lågspänningsfördelningspanelen är utformad kring följande referensparametrar:

Slutliga elektriska parametrar, skåpmått och komponentval bestäms enligt godkänd teknisk ritning och projektkrav.

Produktens yttre dimension

Applikationsscenarier

Industriell distribution

I fabriker, verkstäder och gruvanläggningar kan GGD-lågspänningsfördelningspanelen fungera som central distributionsställe för produktionsutrustning, motorer, belysning och hjälpsystem.

Kommersiella byggnader

Skåpet kan konfigureras för kommersiella och höghus distributionsnätverk där flera utgående kretsar kräver centraliserat skydd, mätning och kontroll.

Kraftanläggningar

Kraftverk och transformatorstationer kan använda utrustningen för lågspänningsfördelning av hjälpkraft och nedströms elsystem, med den interna konfigurationen anpassad till projektets enlinjediagram.

Servicevillkor

Inomhusmiljö

Utrustningen är avsedd för inomhusinstallation. Referensdriftstemperaturen är -10°C till +40°C, med en höjd på upp till 1000m.

Den omgivande miljön ska vara fri från kraftiga vibrationer, stötar och korrosiva förhållanden. När speciell miljökrav finns, tekniska förhållanden kan diskuteras mellan Usune och köparen innan produktion.

Installationsnoggrannhet

Under installationen bör utrustningens lutning mot vertikalplanet inte överstiga 5°. Korrekt installation hjälper till att upprätthålla skåpets inriktning, dörrdrift och tillförlitlighet för elektrisk anslutning.

Standarder och certifiering

Tillämpliga standarder

Utformningen och tillverkningen av GGD Low Voltage Power Distribution Panel följer tillämpliga lågspänningsställverk krav, inklusive relevanta GB- och IEC-standarder. Den medföljande utrustningen kan tillverkas enligt senaste tillämpliga projektspecifikationer och godkänd teknisk dokumentation.

Viktiga referensstandarder inkluderar GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 och annan tillämplig elektrisk standarder som specificeras av projektet.

Kvalitetsledning

Usunes tillverkning och kvalitetsledningsaktiviteter stöds av ISO 9001, ISO 14001 och ISO 45001 system. Elektriska produkter kan även förses med CE-certifiering, tillsammans med relevant testdokumentation enl till produktkonfigurationen.

Produktjämförelse

Urvalsguide

GGD Low Voltage Power Distribution Panel är särskilt lämplig när projektet kräver en robust centraliserad fördelningsskåp med tydlig invändig struktur, kopparskensystem och flexibelt urval av inkommande, utgående och styrkretsar.

För projekt där snabbt utbyte av enskilda funktionsenheter är det primära kravet, ett uttagbart konfigurationen kan vara lämpligare. För enklare distributionsnät med färre kretsbyten, en fast typ skåp kan ge en enklare lösning.

Usune kan välja skåpstruktur, strömbrytare, samlingsskenor, styrkomponenter och interna ledningar enligt projektets enlinjediagram och tekniska krav.

Projektreferens

Cas-space raketuppskjutningsprojekt

GGD Low Voltage Power Distribution Panel har refererats till Cas-space Rocket Launch Project, demonstrera dess tillämpning i en projektmiljö där strukturerad lågspänningsdistribution och el utrustningens tillförlitlighet är viktig.

Varför Usune?

Ingenjörserfarenhet

Zhejiang Usune Electric Co., Ltd. har mer än 14 års erfarenhet inom området elektrisk utrustning, med stöd av ett erfaret FoU-team som kan utveckla konfigurationer enligt projektspecifika krav.

Produktionskontroll

Från elektriska komponenter och skåptillverkning till intern ledning och slutinspektion, Usune tillämpar kontrollerad produktions- och kvalitetskontroll. Standard produktionsledtid är cirka 15–20 dagar, beroende på på konfiguration och orderkvantitet.

Projektanpassning

För projekt som kräver specifika brytare, styrkomponenter, skåpdimensioner, samlingsskenor eller ledningskonfigurationer kan Usune utveckla utrustningen baserat på köparens enkellinjediagram och tekniska specifikationer.

Vanliga frågor

Vad är märkspänningen?

Standardreferensmärkspänningen är 0,4kV, med en märkfrekvens på 50Hz. Slutliga parametrar beror på projektet design.

Vad är den maximala strömmen?

Den medföljande konfigurationen kan nå 3150A, beroende på vald strömbrytare, samlingsskena och övergripande elektriska design.

Kan skåpet anpassas?

Ja. Skåpsmått, elkomponenter, in- och utgående kretsar, styrfunktioner, samlingsskena arrangemang och andra detaljer kan skräddarsys enligt godkända ritningar.

Vilka komponenter kan användas?

Konfigurationen kan inkludera universalbrytare, strömbrytare i formgjuten hölje, dvärgbrytare, kontaktorer, termiska reläer, mätare och andra komponenter enligt projektets krav.

Vad är produktionsledtiden?

Den normala produktionstiden är cirka 15–20 dagar, beroende på kvantitet och teknisk konfiguration.

Kan OEM-krav accepteras?

Ja. Usune kan tillhandahålla OEM- och projektbaserad anpassning, inklusive specificerade komponentkonfigurationer och kund krav.

Hur kontrolleras kvaliteten?

Komponenter och monterade skåp inspekteras under tillverkningen, följt av rutininspektion och provning före försändelsen. Relevant testdokumentation kan tillhandahållas enligt projektets krav.
