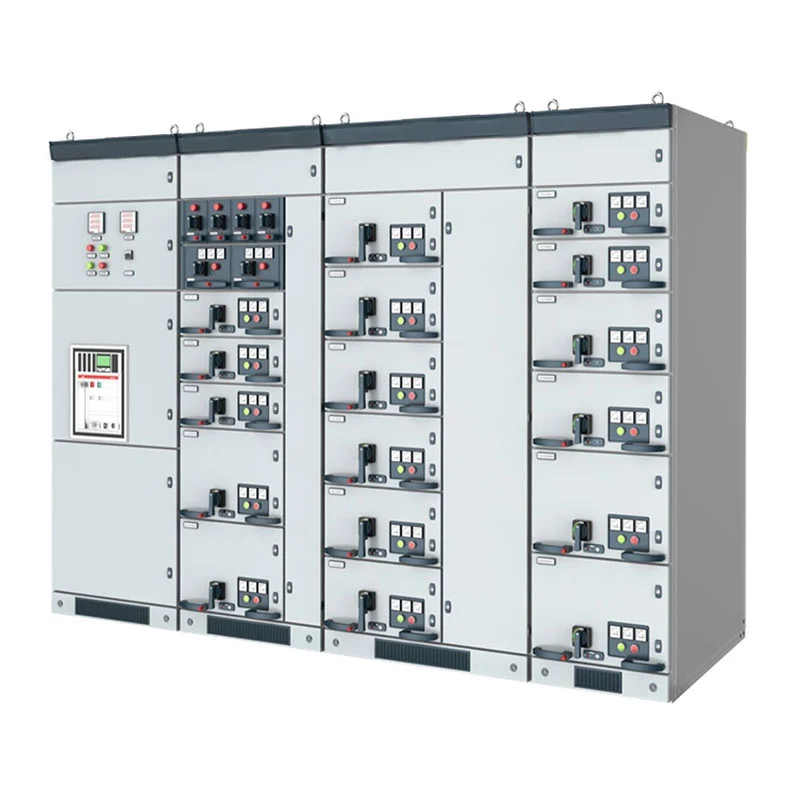

Lågspänningsutdragbar ställverkspanel

Lågspänningsutdragbar ställverkspanel är särskilt lämplig för projekt där flera typer av elektriska belastningar måste hanteras från ett centraliserat lågspänningsdistributionssystem. Istället för att använda en enda fast arrangemang, kan skåpet konfigureras med kraftfördelningsenheter, motorstyrenheter och effektfaktor kompensation fungerar enligt kundens elschema.

Systemkonfiguration

Ett stort elsystem med låg spänning innehåller normalt olika typer av belastningar. Produktionsutrustning, motorer, belysning, extrautrustning och reaktiva belastningar kan kräva olika skydds- och kontrollarrangemang.

Usunes modulära ställverk kan därför konfigureras efter funktionen hos varje krets. Ett typiskt system kan inkludera ett Power Distribution Center (PC) för inkommande och utgående ström, ett Motor Control Center (MCC) för motor matare och ett kompensationsskåp för reaktiv effekthantering.

Denna konfiguration gör det möjligt för elektroingenjörer att utveckla växeln runt den faktiska laststrukturen för en projekt.

Strömfördelning

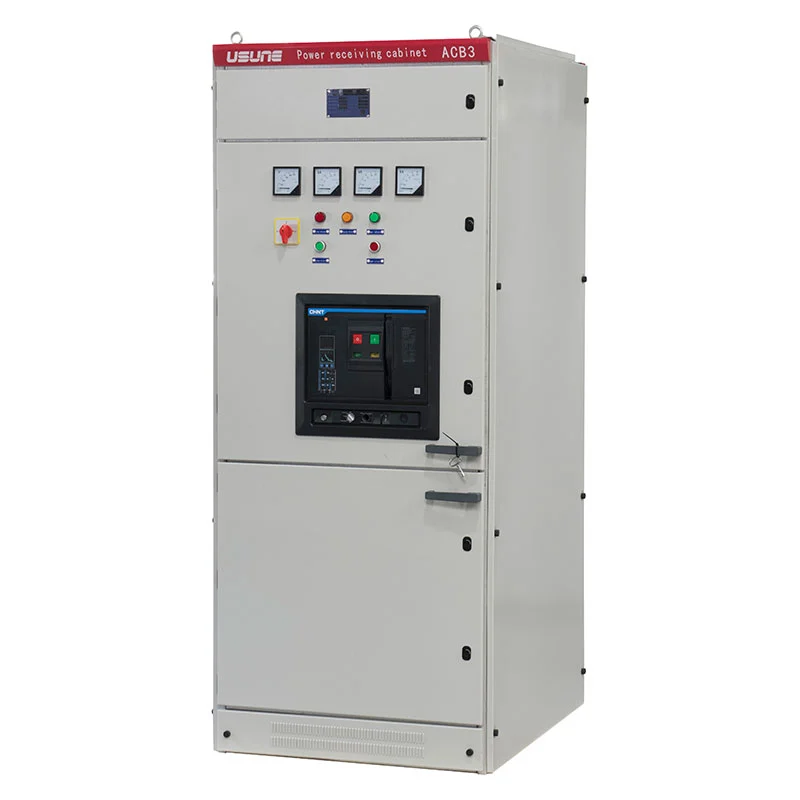

PC-skåpet är designat för mottagnings- och distributionssidan av ett lågspänningssystem.

Beroende på de erforderliga elektriska parametrarna kan skåpet rymma Emax, MT, 3WN, AH, ME seriekretsar brytare och andra kompatibla komponenter enligt godkänd konstruktion.

Distributionsdelen kan användas för att leverera nedströms produktionslinjer, transformatorer, hjälputrustning, byggnadssystem och andra elektriska belastningar.

För projekt med flera matare kan varje krets ordnas efter dess märkström och skydd krav, vilket gör det övergripande distributionsnätet lättare att organisera.

Motorstyrning

Motorbelastningar är ofta en av de största komponenterna i industriella elektriska system. Pumpar, fläktar, kompressorer, transportörer, verktygsmaskiner och produktionsutrustning kan alla kräva dedikerade motorkretsar.

MCC-konfigurationen använder stora och små lådor för att tillgodose olika krav på motormatare. Det viktigaste omkopplingsanordning för varje krets kan använda en brytare i formgjuten hölje med hög brytkapacitet eller en roterande last strömbrytare med säkring.

Detta arrangemang tillåter att motorkretsar grupperas separat från allmänna kraftdistributionskretsar medan upprätthålla centraliserad kontroll av det elektriska systemet.

Effektfaktorkontroll

Industrianläggningar med ett stort antal motorer och induktiva belastningar kan kräva reaktiv effektkompensation.

Usune kan konfigurera kompensationssektionen med manuella, automatiska eller fjärrstyrda effektfaktorkompensationsfunktioner. Lämplig styrmetod kan väljas enligt kundens elledningssystem.

Genom att separera kompensationsutrustning från allmänna distributions- och motorkretsar kan skåpsarrangemanget bättre motsvarar kundens övergripande energihanteringsstrategi.

Modularrangemang

Huvudvärdet av ett utdragbart lågspänningssystem är inte bara själva skåpstrukturen, utan förmågan att organisera olika elektriska funktioner inom ett samordnat system.

PC-konfiguration

PC-sektionen hanterar inkommande ström och distribuerar el till nedströms matare. Dess brytarkonfiguration är väljs enligt systemets ström- och skyddskrav.

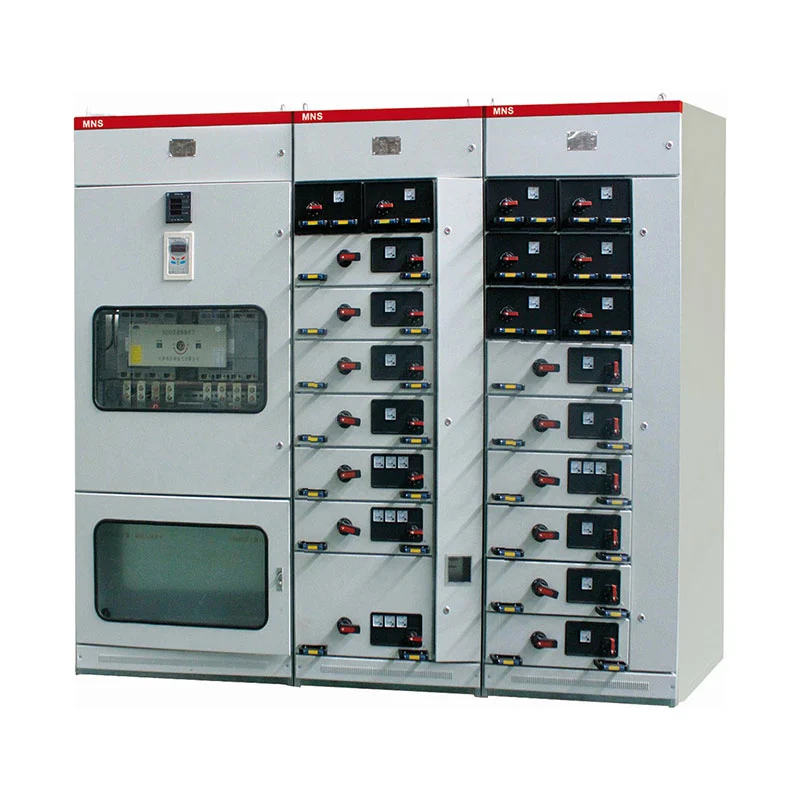

MCC-konfiguration

MCC-sektionen är tillägnad motorrelaterade kretsar. Olika lådstorlekar kan ordnas efter motor betyg och matarmängder.

Kompensationskonfiguration

Kompensationssektionen hanterar reaktiv effekt och kan konfigureras för manuell, automatisk eller fjärrstyrd drift.

Dessa tre funktionsområden kan utformas separat eller integreras i samma lågspänningstavla enligt till projektkraven.

Belastningsbaserat val

Valet av ett lågspänningsställverk bör börja med de elektriska belastningarna snarare än skåpet utseende.

För ett kraftdistributionsprojekt behöver ingenjörer normalt bekräfta inkommande spänning, märkström, antal utgående matare, kortslutningsnivå, motorkapacitet och framtida expansionskrav.

För motorintensiva anläggningar blir antalet och klassificeringen av motorer viktiga faktorer för att bestämma MCC konfiguration.

Där reaktiva belastningar är betydande bör den erforderliga kompensationskapaciteten och styrmetoden också vara övervägas.

Detta belastningsbaserade tillvägagångssätt hjälper till att säkerställa att den slutliga ställverkskonfigurationen motsvarar den faktiska driften anläggningens egenskaper.

Ansökningar

Lågspänningsutdragbar ställverkspanel kan konfigureras för olika industrier och elektriska miljöer enligt de nödvändiga distributionsfunktionerna.

Industriell tillverkning

Fabriker kan använda PC- och MCC-konfigurationer för att distribuera ström till produktionsutrustning, motorer, hjälpsystem, och processmaskiner.

Petrokemiska anläggningar

Petrokemiska anläggningar har vanligtvis många motordrivna system som pumpar, fläktar och kompressorer. Separera motorstyrkretsar kan anordnas inom MCC-sektionen.

Metallurgiska växter

Stål- och metallurgiska anläggningar innehåller ofta högeffektsmotorer och flera produktionslinjer. Modulärt distribution gör att olika belastningar kan hanteras genom dedikerade matarkretsar.

Transportfaciliteter

Transportinfrastruktur kan använda centraliserad lågspänningsdistribution för utrustningsströmförsörjning, extra system, ventilationsutrustning och andra elektriska belastningar.

Kommersiella byggnader

Höghus och bostadsområden kan använda lågspänningsfördelningsskåp för centraliserad matare ledning och elutrustning.

Energiprojekt

Kraftrelaterade anläggningar kan kombinera inkommande distribution, utgående matare, motorkretsar och reaktiv effekt kompensation inom ett integrerat lågspänningssystem.

Driftsvillkor

Standardutrustningen är konstruerad för en omgivningstemperatur mellan -5°C och +40°C, med en medeltemperatur som inte överstigande +35°C under 24 timmar.

Standardinstallationshöjden är ≤2000m. Den omgivande luften bör vara relativt ren och lämplig åtgärder bör övervägas där luftfuktighet och temperaturfluktuationer kan orsaka kondens.

För transport och lagring är det tillämpliga temperaturområdet -25°C till +55°C, med kortvarig exponering upp till +70°C i högst 24 timmar.

Om utrustningen krävs för oljeplattformar till havs, kärnkraftverk eller andra speciella miljöer, driftsförhållandena bör bekräftas separat mellan Usune och kunden.

Tekniska specifikationer

De slutliga elektriska parametrarna ska bekräftas enligt kundens enlinjediagram, lastlista, skyddskrav och installationsvillkor.

Tekniska överväganden

För inköpsteam, val av lågspänningsställverksskåp endast enligt märkspänning och ström kanske inte vara tillräckligt.

Antalet utgående kretsar, motormatarmängd, individuella motorvärden, kortslutningskrav, inkommande effektkapacitet och kompensationskrav kan alla påverka den slutliga skåpkonfigurationen.

Usune kan granska kundens elektriska krav och rekommendera lämplig kombination av PC, MCC och kompensationsfunktioner.

Detta tillvägagångssätt är särskilt användbart för industriella projekt där växeln måste rymma flera typer av elektriska belastningar istället för att endast fungera som ett konventionellt distributionsskåp.

Projektreferens

Cas-space raketuppskjutningsprojekt

Cas-space Rocket Launch Project är en av projektreferenserna förknippade med Usunes elektriska utrustning.

Raketuppskjutningsanläggningar innehåller komplexa stödjande elektriska system och kräver organiserad kraftdistribution för utrustning, hjälpanläggningar, kontrollrelaterade system och infrastrukturbelastningar.

I en sådan miljö måste det elektriska distributionssystemet rymma olika belastningsegenskaper samtidigt upprätthålla en tydlig kretsorganisation. Usunes lågspänningsställverk användes som en del av projektets arrangemang av elektrisk utrustning.

Projektet visar användningen av Usune elektrisk utrustning i specialiserad infrastruktur där ström distributionskraven sträcker sig längre än konventionella kommersiella eller industriella byggnader.

Produktval

Innan du beställer en utdragbar ställverkspanel med låg spänning bör kunderna normalt tillhandahålla följande projekt information:

Genom att tillhandahålla dessa detaljer vid offertstadiet kan Usune utveckla en mer exakt ställverkskonfiguration och minska onödiga förändringar under produktionen.

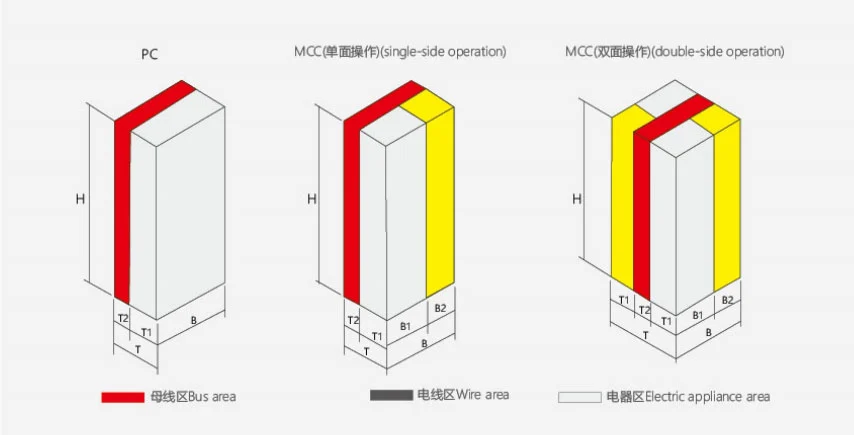

Produktens yttre dimension

Ett strömdistributionscenter (PC) skåp

B Motorstyrcentral (MCC) skåp

Kvalitetsledning

Usune driver sina tillverknings- och kvalitetsledningsprocesser enligt ISO 9001, ISO 14001 och ISO 45001.

Produkterna är utvecklade och tillverkade med hänvisning till tillämpliga IEC- och GB-standarder. CE-certifiering är tillgängliga för tillämpliga produktkonfigurationer och målmarknader.

Fabriksinspektionen omfattar komponentinstallation, skåpmontering, elektriska anslutningar, funktionella mekanismer, och rutintestning före leverans.

Relevanta tekniska dokument och testrapporter kan tillhandahållas enligt projektets krav.

FAQ

Vilken märkspänning har systemet?

Utrustningen är designad för AC-system med en märkspänning på 660V och lägre.

Vilka funktioner kan integreras?

Systemet kan integrera kraftfördelning, motorstyrning och automatisk effektfaktorkompensation.

Vad är ett PC-skåp?

Ett PC-skåp används främst för strömmottagning och distribution. Den kan konfigureras med lämplig krets brytare enligt systemkraven.

Vad är ett MCC-skåp?

Ett MCC-skåp är designat för centraliserad styrning och skydd av flera motorkretsar. Den kan använda stora och små lådkonfigurationer.

Kan utrustningen anpassas?

Ja. Usune kan konfigurera skåpet enligt kundens enlinjediagram, lastlista, motorvärden, matarmängd och kompensationskrav.

Vilka standarder följer Usune?

Usune arbetar enligt ledningssystemen ISO 9001, ISO 14001 och ISO 45001. Produkter är designade enligt tillämpliga IEC- och GB-standarder, med CE-certifiering tillgänglig för tillämpliga konfigurationer.

Kan speciella driftsmiljöer stödjas?

Speciella miljöer som havsplattformar och kärnkraftsanläggningar kräver separat teknisk utvärdering och avtal före produktion.

Vilken information krävs för offert?

Kunder rekommenderas att tillhandahålla systemspänning, inkommande ström, matarmängd, motorinformation, kortslutningsnivå, kompensationskrav, enkellinjediagram och installationsmiljö.

Tillhandahåller Usune testrapporter?

Ja. Fabriksinspektion och rutintestning utförs före leverans, och relevanta testrapporter kan göras tillhandahålls enligt projektets krav.

Använd försörjningskapacitet

Usune fokuserar på lågspänningsutrustning och tillhandahåller projektorienterade ställverkskonfigurationer för industriella, kommersiella, energi-, transport- och specialiserade infrastrukturtillämpningar.

För kunder som köper den utdragbara lågspänningspanelen kan Usune stödja processen från elektrisk parameterbekräftelse och skåpkonfiguration till tillverkningsinspektion och leveransdokumentation, vilket ger en praktisk lösning baserad på det faktiska elsystemet snarare än att använda samma konfiguration för varje projekt.
