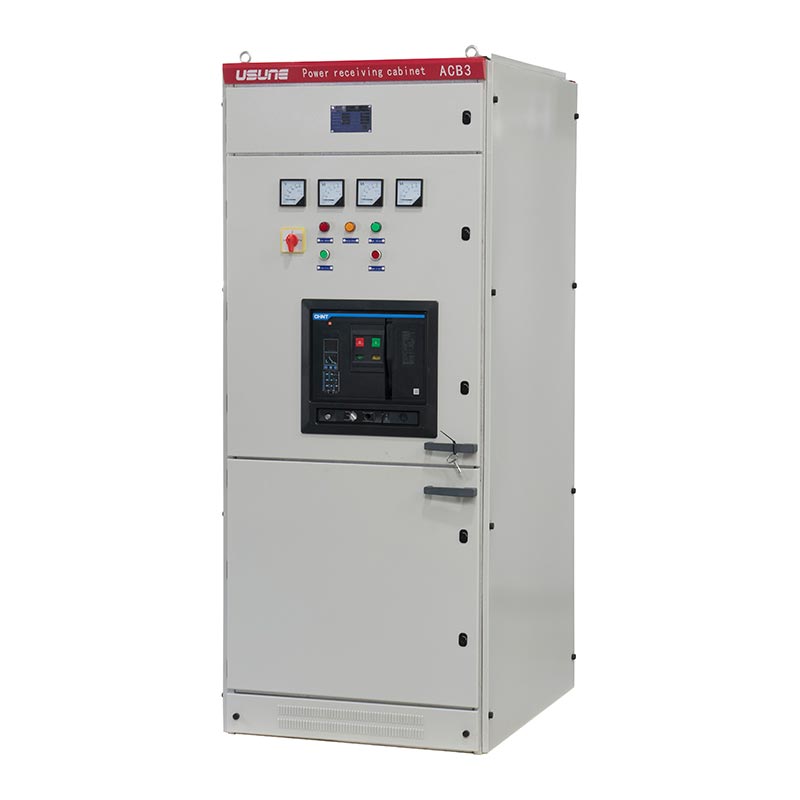

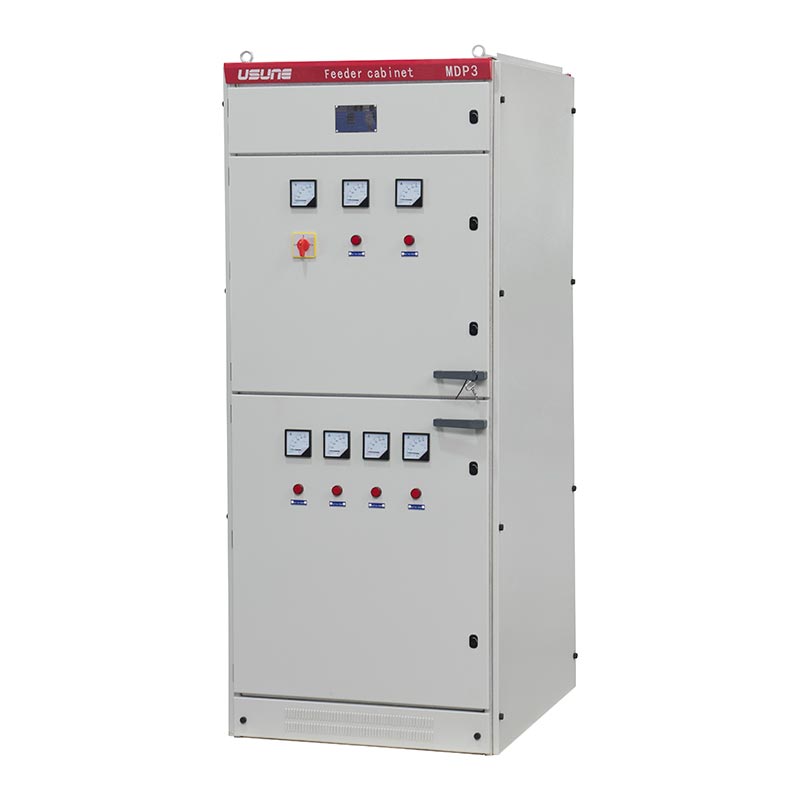

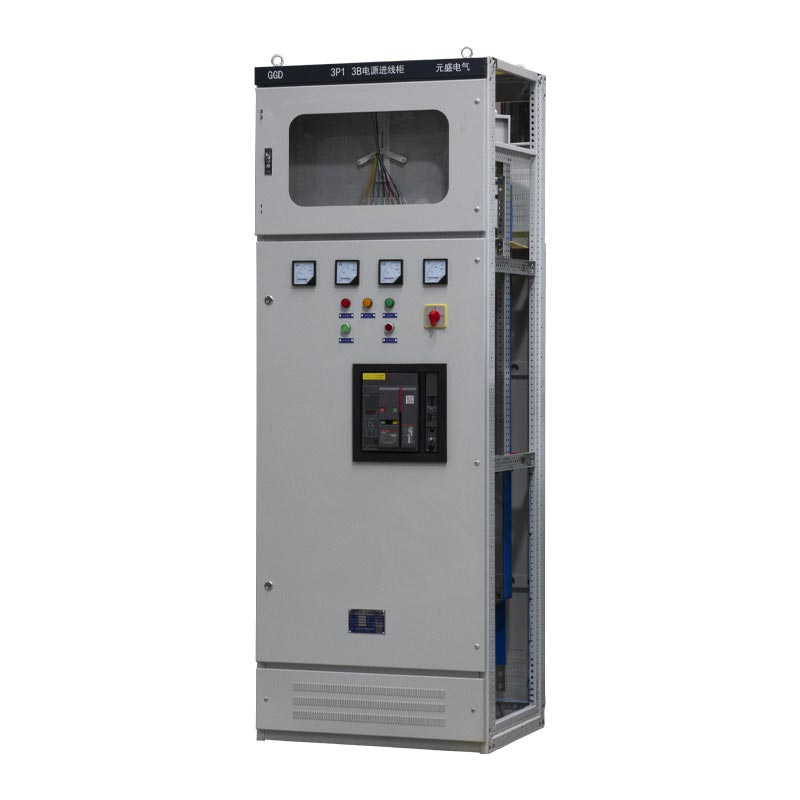

Lågspänning ställverksskåp av fast typ

Usune GGD Lågspänning ställverksskåp med fast typ är speciellt designad för AC 50Hz kraftdistributionssystem med en märkdriftspänning på 380V och en märkdriftström på upp till 3150A. Den fungerar som central kontrollnav för kraft-, belysnings- och distributionsutrustning, stabilt och effektivt realisera kraftdistributionsfunktioner.

Denna produkt har utvecklats för att möta behoven hos energisektorer, energianvändare och designenheter, och har avancerad teknik och är en idealisk uppgradering från traditionella lågspänningsställverk. Som en kärnprodukt av en ledande kines tillverkaren, integrerar den tillförlitlig prestanda, säker drift och bekvämt underhåll, vilket gör den att föredra val för globala användare som söker en pålitlig lågspänningsdistributionsleverantör. Utnyttja produktionen kapaciteten hos avancerade kinesiska fabriker, dess kvalitet garanteras.

Lågspänningsställverk

Mellanspänningsställverk

Kärntekniska parametrar

1. Märkfrekvens: 50Hz
2. Märkdriftspänning: 380V AC
3. Märkdriftström: Upp till 3150A
4. Tillämpliga standarder: IEC439, GB 7251, IEC60056, etc.
5. Skyddsklass: IP30–IP54 (anpassningsbar)
6. Brytkapacitet: Hög, utmärkt dynamisk och termisk stabilitet

Efterlevnad och kvalitetssäkring

1. Internationella standarder

Lågspänningsskåpet med fast typ uppfyller helt de centrala internationella elektriska standarderna, vilket säkerställer global tillämpbarhet och tillförlitlighet. Dessa standarder inkluderar: IEC60056 (High Voltage AC Circuit Breakers), IEC60099 (AC Gapless Metal Oxide Surge Arresters), IEC60129 (AC-frånkopplingsbrytare och jordningsbrytare), IEC60185 (Strömtransformatorer), IEC60186 (spänningstransformatorer) och IEC60298 (1kV–50kV AC metallkapslade ställverk).

2. Nationella och industristandarder

Ställverket uppfyller stränga kinesiska nationella och industristandarder, inklusive: GB/T7251.12-2013 (lågspänning ställverk och styraggregat), GB1207 (spänningstransformatorer), GB1208 (strömtransformatorer), GB50150-2006 "Standard för acceptanstestning av elektrisk utrustning i elektriska installationer", och DL/T 5004-2004 "Technical Specifikation för design av DC-system inom kraftteknik".

3. Rigorös testning och inspektion

- Visuell inspektion: En omfattande visuell och dimensionell inspektion utförs av skåpets stil, dimensioner, strukturell design, såväl som val, layout, ledningar, installationsprocess och ytbeläggning av interna komponenter för att säkerställa överensstämmelse med tekniska krav, och register förs.

- Fabrikstestning: Varje ställverk genomgår fabrikstestning och inspektion enligt gällande nationella och branschstandarder innan de lämnar fabriken, och autentiska testprotokoll tillhandahålls för att säkerställa att produkten uppfyller standarder före leverans.

Driftsmiljökrav

1. Omgivningstemperatur: -5℃ till +40℃, 24-timmars medeltemperatur ≤ +35℃
2. Höjd: ≤ 2000m (inomhusinstallation)
3. Relativ luftfuktighet: ≤ 50 % vid +40 ℃, kan avslappnas vid låga temperaturer (t.ex. ≤ 90 % vid +20 ℃), med tanke på kondens på grund av temperaturförändringar.
4. Installationsvinkel: Vinkel med vertikalplan ≤ 5°
5. Miljökrav: Fri från kraftiga vibrationer, stötar och frätande ämnen; särskilda krav kan förhandlas med tillverkaren.

Kärnprestandafördelar

1. Hög brytkapacitet och stark stabilitet

Robust struktur, som klarar stora kortslutningsströmmar och stabil drift under extrema elektriska förhållanden.

2. Flexibel konfiguration

Modulära ellösningar stödjer olika kombinationer, flera serier finns tillgängliga, anpassningsbara till olika tillämpningsscenarier.

3. Praktisk och hållbar

Ny struktur, hög skyddsnivå, dammtät, fuktsäker och slagtålig, vilket förlänger livslängden.

4. Säker och enkel att underhålla

Tydlig layout, lättillgängliga komponenter, bekväm drift, minskar stilleståndstider och förenklar underhållet. 5. Bred tillämplighet: Allmänt tillämplig på kraftverk, transformatorstationer, fabriker, kommersiella byggnader och infrastrukturprojekt.

Verkliga applikationsfall

Fall 1: Energidistributionsprojekt för en stor kolgruva

1. Projektets bakgrund: En stor kolgruvkoncern behövde ett tillförlitligt distributionssystem för lågspänningskraft för sitt underjordisk gruvutrustning och ytanläggningar, som möter tuffa miljöer som damm, fukt och vibrationer.
2. Lösning: Usune tillhandahållen 36 GGD-serie Lågspänningsskåp av fast typ, anpassade med IP54 skydd och vibrationstålig installation.
3. Applikationsresultat: Stabil drift i över 5 år utan större elektriska fel; underhållsfrekvens minskat med 30 % jämfört med äldre utrustning; inga elsäkerhetsolyckor, vilket förbättrar gruvdriftens effektivitet.

Fall 2: Urban Substation Upgrade Project

1. Projektets bakgrund: En kommunal transformatorstation behövde uppgradera sitt åldrande eldistributionssystem, vilket kräver ökad kraftförsörjningskapacitet och tillförlitlighet för att möta invånarnas och företagens elbehov.
2. Lösning: Usune GGD-ställverk användes, med en märkström på 3150A, som integrerade intelligent övervakning och skyddsfunktioner.
3. Applikationseffekter: Kraftdistributionskapaciteten ökade med 40 %, vilket möter toppeffektbehovet; felsvarstid minskat med 60 %, vilket minskar varaktigheten av strömavbrottet; överensstämmer med State Grid-standarder och uppnår utmärkt acceptans.

Tekniska specifikationer

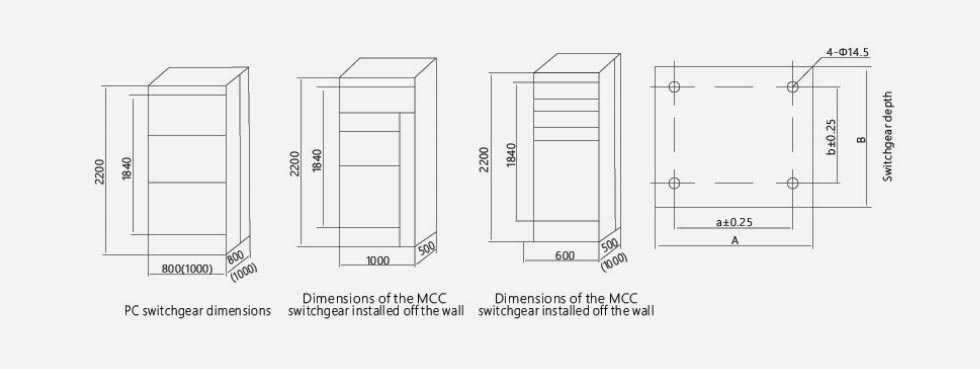

Produktens yttre dimension

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

FAQ

F1: Vad är skyddsklassningen för Usune GGD Low Voltage Fixed Type Switchgear Cabinet, och hur är det anpassat till olika miljöer?

S: Standardskyddsklassningen är IP30, anpassningsbar upp till IP54. Högre skyddsklasser (t.ex. IP54) är damm och fuktbeständig, lämplig för gruvor, fabriker och fuktiga miljöer; för korrosiva miljöer, rostskyddsbeläggningar och specialiserade material finns tillgängliga för att möta skräddarsydda behov.

F2: Vad är produktens livslängd och vilket rutinunderhåll krävs?

S: Den normala livslängden är 15-20 år. Rutinunderhåll inkluderar: kvartalsvis dammrengöring, kontroll av fästelement och komponentdriftstatus; årlig omfattande isoleringsresistanstestning och skyddsfunktion kalibrering. Korrekt underhåll kan förlänga livslängden och säkerställa stabil drift.

F3: Kan Usune tillhandahålla skräddarsydda lösningar för speciell spänning/ström eller strukturer?

A: Ja. Som en professionell tillverkare erbjuder vi fullständiga anpassningstjänster: justering av märkspänning (220V/400V) och ström (upp till 3150A), modifiering av dimensioner, komponentlayout och funktioner; vårt ingenjörsteam kommer att arbeta nära tillsammans för att designa skräddarsydda lösningar som överensstämmer med IEC/GB-standarder.
