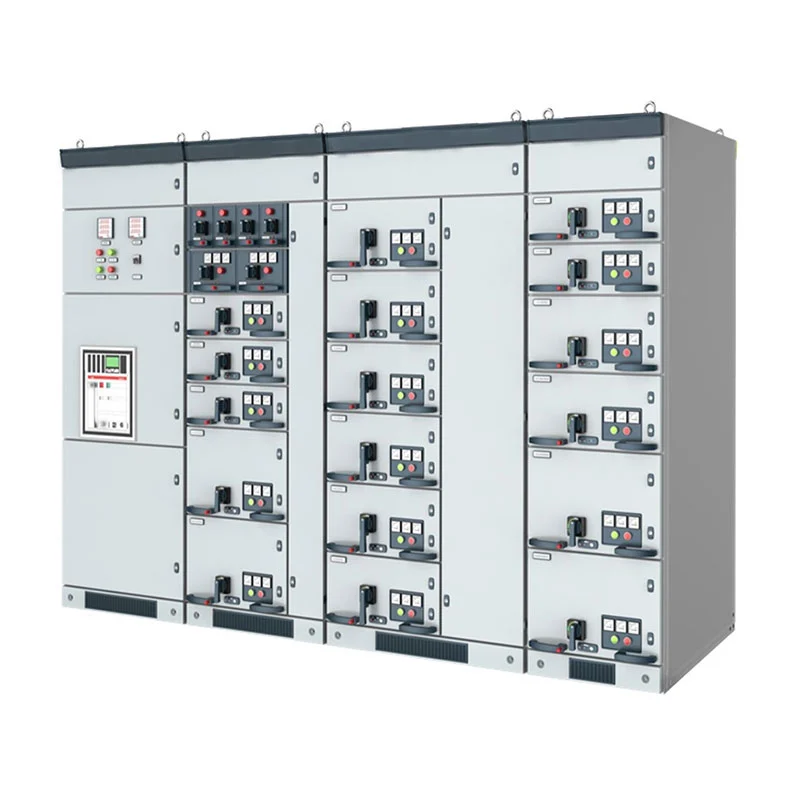

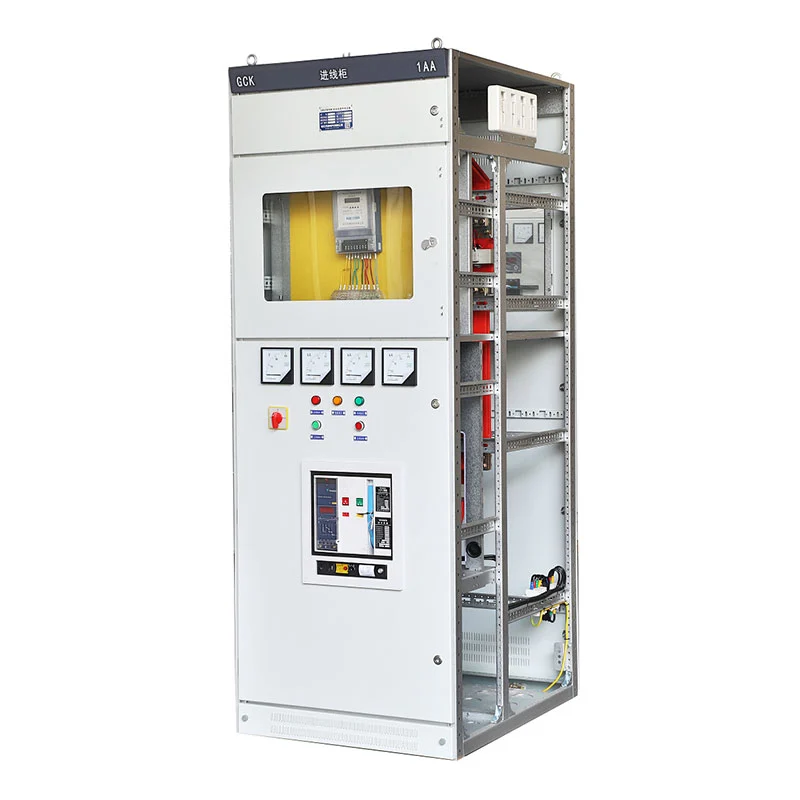

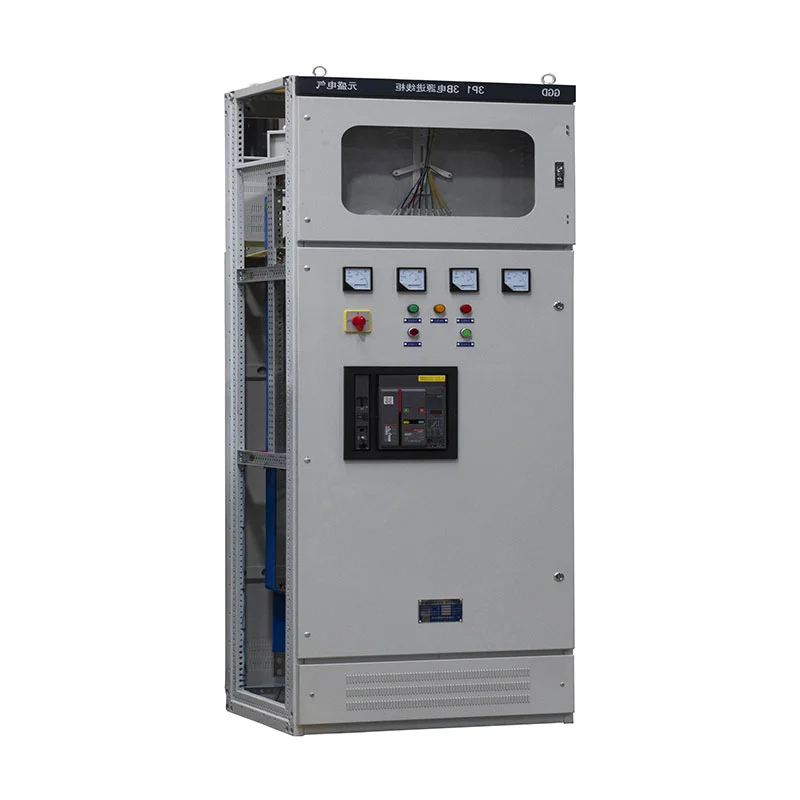

Lågspänningsställverk

Utvecklad av Zhejiang Usune Electric Co., Ltd., Lågspänningsuttagbar distributionscentral är lämplig för AC 50Hz system med märk arbetsspänning upp till 400V och märkström upp till 3150A. Designen kombinerar kopparskena distribution, konfigurerbara strömbrytare, organiserade sekundära ledningar och dedikerade kabelutrymmen för att stödja olika projektlayouter. Usune tillverkar och levererar lågspänningsställverkslösningar för kraftverk, transformatorstationer, fabriker, gruvanläggningar, kommersiella byggnader och andra kraftdistributionsprojekt i Kina och utomeuropeiska marknader.

Flexibel kretskonfiguration

Olika elektriska belastningar kräver olika matararrangemang. Skåpet kan konfigureras enligt strömfördelningsdiagram, som tillåter inkommande kretsar, utgående kretsar, motormatare och reaktiv effekt kompensationskretsar som ska anordnas inom samma lågspänningsdistributionssystem.

För större distributionsbehov kan universalbrytare som Emax, MT, 3WN, AH och ME-serien väljs enligt projektdesignen. Konfigurationen kan också innehålla strömbrytare i formgjuten hölje, last strömbrytare och andra elektriska komponenter baserat på erforderlig strömstyrka och skyddsschema.

Denna konfigurationsmetod gör att utrustningen istället kan anpassas till olika kraftdistributionsarkitekturer att förlita sig på ett fast elektriskt arrangemang.

Samlingsskensystem

Huvudskenan och grenskenorna använder elektrolytisk koppar för att ge en stabil strömförande väg mellan inkommande och utgående kretsar. Flamskyddande isolering och värmekrympbara hylsor appliceras på relevant samlingsskena sektioner för att förbättra isoleringsskyddet och upprätthålla tydlig fasidentifiering.

Samlingsskenarrangemanget är utformat enligt elritningen och märkströmskraven. Flexibel skenanslutningar kan även tillhandahållas vid inkommande anslutning mellan bussbryggan och huvudkretsen brytare där det krävs av projektdesignen.

För inköpsteam hjälper denna konfiguration att förenkla matchningen av växeln med uppströmstransformatorer, bussbroar och nedströms matarsystem.

Skåpkonstruktion

Skåpsram och invändiga mellanväggar är tillverkade av kallvalsade stålplåtar. Standardplattan tjockleken är inte mindre än 2 mm, vilket ger tillräcklig mekanisk hållfasthet för normal drift, inspektion och underhåll.

Skåpets struktur ger dedikerade områden för elektriska komponenter, kabelanslutningar och sekundär styrning ledningar. Dörrar, manöverhandtag, identifieringsskyltar och invändiga etiketter är ordnade efter det elektriska design för att göra kretsidentifiering enklare under driftsättning och underhåll.

En PE-kopparjordningsbuss går längs skåpets arrangemangriktning. Komponenter som kräver jordning kan vara ansluten till denna ledare, med dedikerade jordanslutningar för anslutning till den externa jordningen nätverk.

Sekundär kontroll

Den sekundära kretsen är anordnad enligt projektritningarna och styrkraven. Styrkablar används flexibla isolerade kopparledare och är organiserade i buntar för att ge en ren och underhållbar intern kabeldragning arrangemang.

Styrkretsar använder vanligtvis 1,5 mm² ledare, medan AC-strömkretsar använder 2,5 mm² ledare, med förbehåll för slutlig teknisk design. Flamskyddande kopplingsplintar används och ledningsnummer eller kretsidentifieringsmärken tillhandahålls för att överensstämma med de elektriska ritningarna.

För inkommande skåp kan underspänningsutlösningsskydd införlivas i brytarskyddet arrangemang. Indikeringsljus, kontrollomkopplare och mätinstrument kan också konfigureras enligt funktion för varje krets.

Distributionsfunktioner

Lågspänningsuttagbar distributionscentral kan konfigureras för flera vanliga lågspänningskrafter distributionsfunktioner. Ett inkommande skåp får ström från uppströmstransformatorn eller strömkällan, medan utgående skåp distribuerar el till nedströmslaster.

Motorstyrkretsar kan arrangeras med hjälp av stora och små lådkonfigurationer, med strömbrytare eller säkrade roterande lastomkopplare valda enligt motorns egenskaper. Kondensatorkompensationsskåp kan Inkludera manuell, automatisk eller fjärrstyrd kompensationsutrustning för reaktiv effekt.

Detta modulära arrangemang tillåter samma skåpplattform att stödja olika elektriska distributionsuppgifter inom ett projekt.

Tekniska specifikationer

Produktens yttre dimension

Driftsvillkor

Utrustningen är avsedd för inomhusinstallation i miljöer utan kraftiga vibrationer, stötar eller korrosiva villkor. Omgivningstemperaturen bör ligga mellan -10°C och +40°C, med medeltemperaturen inom 24 timmar som inte överstiger +35°C.

Installationshöjden är normalt begränsad till 2000 m. Vid en maximal omgivningstemperatur på +40°C är den relativa luftfuktighet bör inte överstiga 50 % medan högre relativ luftfuktighet kan tillåtas vid lägre temperaturer enl. tillämpliga miljöförhållanden.

Installationslutningen bör inte överstiga 5° från vertikalplanet. Om utrustningen krävs för speciell miljöer eller driftsförhållanden, kan den slutliga konfigurationen bestämmas genom teknisk konsultation mellan Usune och kunden.

Skyddsdetaljer

Elsäkerheten åtgärdas genom både skåpkonstruktion och kretsskydd. Mekaniska och elektriska förreglingsfunktioner är inbyggda enligt den valda konfigurationen för att minska driftfel.

Skåpet använder tydligt identifierade kretsetiketter och komponentnummer, medan jordningssystemet ger en dedikerad PE kopparbuss för jordanslutningar. Kabelfack kan utformas med tillräckligt med utrymme för kabelhuvuden och nollföljdsströmtransformatorinstallation vid behov.

De främre och bakre dörrarna är utformade för stabil öppning och stängning, medan manöverkomponenterna är placerade för att undvika störningar på skåpsdörrar och handtag.

Standarder & Certifiering

Usune tillverkar sin elektriska lågspänningsutrustning enligt gällande IEC- och GB-krav. Relevant standarder inkluderar GB/T 14048.2, GB 7251.12 och tillämpliga IEC-krav för lågspänningsställverk och manöverdonsenheter.

Produktions- och ledningssystemet stöds av ISO 9001, ISO 14001 och ISO 45001 certifieringar. Produkten kan även förses med CE-certifiering och relevant testdokumentation enligt projektets krav.

Dessa certifieringar och standarder ger upphandlingsteam en dokumenterad grund för leverantörsutvärdering, projekt godkännande och internationella inköp.

Kvalitetskontroll

Kvalitetskontroll omfattar skåpmaterial, kopparskenor, elektriska komponenter, sekundära ledningar och färdiga montering. Komponenter väljs enligt godkända konstruktionsritningar och tekniska specifikationer.

Före leverans genomgår den monterade utrustningen rutininspektion och testning. Ledningar, komponentidentifiering, jordanslutningar, skåpstruktur och elfunktioner kontrolleras mot projektdokumentationen till minska installations- och driftsättningsproblem på kundens plats.

Usune upprätthåller även produktions- och inspektionsregister för att stödja kvalitetsverifiering och projektspårbarhet.

Projektreferens

Cas-space raketuppskjutningsprojekt

Lågspänningsutdragbar distributionscentral har levererats för Cas-space Rocket Launch Project, där pålitlig lågspänningsfördelning krävs för projektanläggningar och stödjande el system.

För ingenjörsprojekt med flera elektriska belastningar och olika distributionskretsar, det modulära skåpet konfiguration gör att inkommande ström, matarkretsar och elektriska hjälpfunktioner kan organiseras enligt projektets kraftdistributionsdesign.

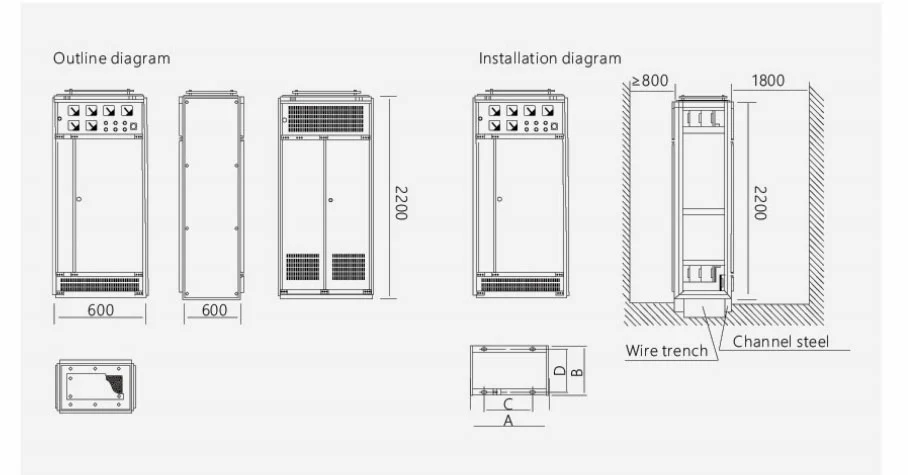

Yttre mått

Skåpets mått kan bestämmas enligt godkända elritningar, komponentval, kabel inträdeskrav och installationsvillkor på plats. Usune kan tillhandahålla motsvarande måttritningar för teknisk översyn före produktion.

Fabrikstestning

Usune utför inspektion och rutintestning före leverans. Testprocessen omfattar skåpmontering, elektriska anslutningar, komponentinstallation, jordning, sekundärledningar och andra relevanta funktioner.

Testrapporter och teknisk dokumentation kan tillhandahållas enligt projektets krav, vilket hjälper kunderna slutföra procedurer för inkommande inspektion, installation och driftsättning.

FAQ

Vilken spänning finns tillgänglig?

Standardkonfigurationen är klassad till 0,4kV, med en märkström på upp till 3150A. Den slutliga elektriska konfigurationen bestäms enligt projektets belastning och konstruktionsritningar.

Kan skåpet anpassas?

Ja. Usune kan anpassa skåpkonfigurationen enligt elektriska scheman, kretsmängd, komponent val, kabelgenomföringsriktning, skåpsmått och andra projektkrav.

Vilka brytare kan användas?

Systemet kan ta emot olika strömbrytarkonfigurationer. Universalbrytare som Emax, MT, Serierna 3WN, AH och ME kan väljas enligt godkänd design.

Kan den användas för motorstyrning?

Ja. Motorstyrningskonfigurationer kan ordnas med olika lådstorlekar och lämpliga strömbrytare eller säkrade lastbrytare enligt motorkapacitet och skyddskrav.

Vilket skenmaterial används?

Huvud- och grenskenor använder elektrolytisk koppar. Relevanta samlingsskenesektioner kan förses med flamskyddsmedel isolering och värmekrympbara skyddshylsor.

Vilka dokument kan tillhandahållas?

Usune kan tillhandahålla tekniska specifikationer, elritningar, måttritningar, testrapporter och relevant kvalitetsdokumentation enligt projektkraven.

Vad är produktionsledtiden?

Standardledtiden är vanligtvis 15–20 dagar, beroende på konfiguration, kvantitet och projektkrav.

Varför Usune

Usune har mer än 14 års erfarenhet av tillverkning av elektrisk utrustning och projektbaserade produkter utveckling. Dess ingenjörsteam kan arbeta utifrån kundritningar och elektriska specifikationer för att utveckla nödvändig skåpkonfiguration.

Med ISO 9001, ISO 14001 och ISO 45001 ledningssystem, IEC och GB standardöverensstämmelse, CE-certifiering och Rutinmässig fabrikstestning tillhandahåller Usune lågspänningsdistributionsutrustning för både inhemsk och internationell projekt.

För ett projekt som kräver en uttagbar distributionscentral med låg spänning kan kunder tillhandahålla enkellinjen diagram, märkström, antal inkommande och utgående kretsar, komponentkrav och skåpmått. Usune kan sedan förbereda motsvarande tekniska konfiguration och offert.
