Lågspänningslåda Typ Ställverksskåp

Designad för AC 50–60Hz system med märkspänning upp till 660V, Lågspänningslåda typ ställverksskåp kan konfigureras för effektfördelning, motorstyrning och effektfaktorkompensation. Den är lämplig för industrianläggningar, kraftanläggningar, petrokemiska projekt, transportinfrastruktur, kommersiella byggnader, och andra lågspänningssystem.

Varför design av lådor är viktigt

I ett konventionellt fast distributionsskåp är elektriska kretsar relativt beroende av det totala skåpet arrangemang. När en anläggning innehåller många oberoende laster kan detta göra kretsstyrning och framtida ändring mer komplicerad.

En konfiguration av lådtyp delar upp elektriska funktioner i individuella enheter. Varje låda kan motsvara en specifik matare, motor eller elektrisk belastning, så att hela skåpet kan organiseras enligt den faktiska distributionsstruktur.

För fabriker och stora anläggningar innebär detta att ställverket kan planeras kring den elektriska belastningen snarare än helt enkelt runt de fysiska skåpmåtten.

Circuit-by-Circuit Management

Lådstrukturen gör att olika kretsar kan tilldelas separata funktionsenheter.

Till exempel kan en produktionsanläggning ha oberoende kretsar för transportörmotorer, pumpar, fläktar, hjälpmedel maskiner, belysning och allmän kraftdistribution. Dessa kretsar kan ordnas efter deras individuella elektriska krav.

Denna struktur hjälper operatörer att identifiera förhållandet mellan varje krets och dess anslutna utrustning, dvs särskilt värdefullt i stora elektriska rum som innehåller många utgående matare.

Olika laster, olika lådor

Inte varje elektrisk belastning har samma effektbehov. En liten hjälpmotor och en högeffektsproduktionsmotor kan kräva olika omkopplings- och skyddsarrangemang.

Lågspänningslådans typ av ställverksskåp kan därför använda stora och små lådor för olika kretsar krav. Lådkonfigurationen kan bestämmas enligt motorkapacitet, matarkapacitet och antal kretsar inom projektet.

Detta ger elektroingenjörer större frihet när de förbereder skåplayouten.

Motorkretsorganisation

För industrianläggningar kan motorstyrning stå för en betydande del av lågspänningselektriciteten systemet.

MCC-konfigurationen är sammansatt av stora och små lådor, med huvudströmbrytaren för varje krets som använder en högbrytande kapacitet gjuten hölje brytare eller roterande lastbrytare med säkring.

Detta arrangemang kan tillämpas på kretsar som betjänar pumpar, kompressorer, fläktar, transportörer, produktionsmaskiner och annan motordriven utrustning.

Att separera dessa motorkretsar i dedikerade funktionsenheter hjälper också till att förenkla det elektriska förhållandet mellan enskilda motorer och deras motsvarande matare.

Strömfördelningsarrangemang

Power Distribution Center-skåpet används där inkommande elkraft måste delas på flera nedströms kretsar.

PC-konfigurationen kan rymma Emax-, MT-, 3WN-, AH- och ME-seriebrytare, beroende på godkänd elektrisk design.

Valet bör ta hänsyn till märkström, kortslutningskapacitet, mataregenskaper, skyddskoordination, och kraven för den anslutna utrustningen.

Reaktiv energihantering

Motortunga industrisystem kan generera ett betydande behov av reaktiv effekt. För sådana installationer, effektfaktor kompensation kan utgöra en del av den elektriska lågspänningskonstruktionen.

Kompensationsskåpet kan konfigureras för manuell, automatisk eller fjärrstyrd effektfaktorkompensation.

Dess konfiguration kan bestämmas i enlighet med kundens belastningsegenskaper och elhantering krav i stället för att använda samma kompensationsarrangemang för varje projekt.

Där det passar

Utrustningen kan anpassas till elsystem med olika belastningsstrukturer.

Tillverkningsanläggningar

Fabriker med flera produktionslinjer kan använda separata lådenheter för motorer, hjälputrustning och allmänt strömkretsar.

Petrokemiska anläggningar

Pumpar, kompressorer, fläktar och annan processutrustning kan ordnas genom dedikerade motorstyrkretsar.

Stål & Metallurgi

Stora produktionsanläggningar kan använda centraliserad lågspänningsdistribution för flera högeffektsutrustningar och motorer matare.

Transportinfrastruktur

Järnvägsanläggningar, terminaler och stödjande infrastruktur kan använda skåpet för utrustningskraftdistribution och elektriska hjälpsystem.

Höghus

Kommersiella byggnader och bostadshus kan organisera flera lågspänningsmatare inom en centraliserad distribution systemet.

Energianläggningar

Kraftverk och energiprojekt kan konfigurera distribution, motorstyrning och kompensationsfunktioner enligt deras elektriska hjälpbelastningar.

Tekniska data

Arbetsmiljö

Standarddriftsmiljön bör ha en omgivningstemperatur mellan -5°C och +40°C, med ett genomsnitt temperatur över 24 timmar som inte överstiger +35°C.

Vid en maximal omgivningstemperatur på +40°C bör den relativa luftfuktigheten inte överstiga 50 %. Högre luftfuktighet kan vara acceptabel vid lägre temperaturer, såsom upp till 90 % vid +20°C. Temperaturvariationer bör beaktas på grund av kondens kan inträffa.

Standardhöjden är ≤2000m.

Under transport och lagring tål utrustningen temperaturer från -25°C till +55°C, med kortvariga exponering upp till +70°C under en period som inte överstiger 24 timmar.

Specialapplikationer, inklusive oljeborrplattformar till havs och kärnkraftverk, kräver separata tekniska utvärdering och överenskommelse mellan tillverkaren och slutanvändaren.

Projektreferens

Cas-space raketuppskjutningsprojekt

Cas-space Rocket Launch Project är en teknisk referens för Usunes elektriska utrustning.

Raketuppskjutningsinfrastrukturen innehåller olika stödjande elektriska belastningar, inklusive utrustningssystem, extrautrustning anläggningar och infrastrukturtjänster. Sådana anläggningar kräver tydlig kretsorganisation och pålitlig eldistribution för att stödja olika verksamhetsområden.

Usune-utrustning användes som en del av projektets elsystem, vilket gav praktisk erfarenhet av att leverera ställverk för specialiserad infrastruktur.

Projektet visar också vikten av att anpassa skåpskonfigurationen till den faktiska elektriska arkitekturen av en anläggning snarare än att förlita sig på ett enhetligt arrangemang.

Kvalitet & efterlevnad

Usunes produktions- och ledningssystem stöds av ISO 9001, ISO 14001 och ISO 45001.

Utrustningen är tillverkad enligt gällande IEC- och GB-krav, inklusive GB 7251.1, JB/T 9961 och relevanta internationella krav för lågspänningsställverk och styraggregat.

Före leverans genomgår det färdiga skåpet fabriksinspektion och rutintestning. Relevanta testrapporter och teknisk dokumentation kan tillhandahållas enligt projektkrav.

Konfiguration före köp

För inköpsteam är det viktigaste steget att bekräfta den elektriska konfigurationen före tillverkning.

Ett ställverksskåp av typ lågspänningslåda bör väljas enligt den faktiska belastningslistan snarare än bara skåpets märkspänning.

Usune rekommenderar att du bekräftar:

Genom att tillhandahålla dessa detaljer under offertstadiet kan Usune förbereda en konfiguration som bättre matchar kundens faktiska elsystem.

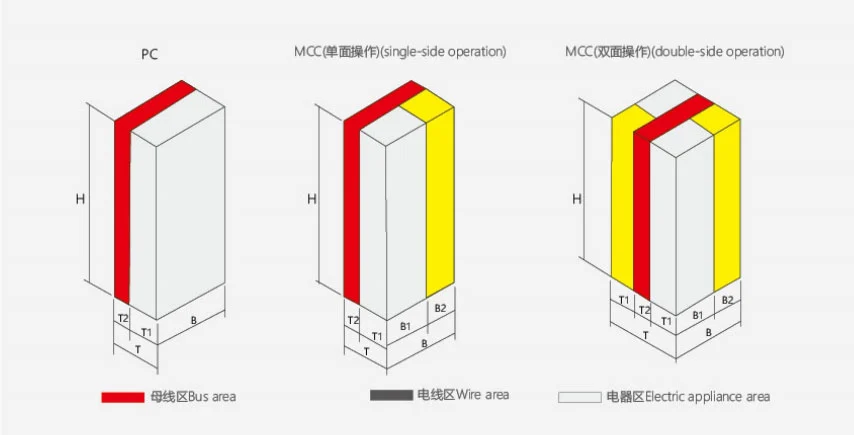

Produktens yttre dimension

Ett strömdistributionscenter (PC) skåp

B Motorstyrcentral (MCC) skåp

Fabriksproduktion

Skåpet monteras på fabriken med hjälp av standardiserade skåpstrukturer och funktionella komponenter.

Produktionsprocessen omfattar komponentinspektion, konstruktionsmontering, lådinstallation, elektriska ledningar, funktionell enhetsinspektion och rutintestning.

Denna fabriksbaserade monteringsprocess gör att den slutliga skåpskonfigurationen kan kontrolleras mot den godkända tekniska krav före leverans.

FAQ

Vilken spänning klarar skåpet?

Utrustningen är designad för AC-system med märkspänning på 660V och lägre.

Varför använda en konfiguration av lådtyp?

Lådarrangemanget gör att individuella elektriska kretsar kan organiseras som separata funktionsenheter, vilket kan göra stora distributionssystem lättare att hantera och konfigurera.

Kan stora och små lådor kombineras?

Ja. MCC-konfigurationen kan använda både stora och små lådor beroende på motorkapacitet och kretskrav.

Vilken utrustning kan installeras i PC-skåpet?

PC-konfigurationen kan använda Emax-, MT-, 3WN-, AH- och ME-seriebrytare enligt det godkända projektet design.

Är den lämplig för motorstyrning?

Ja. MCC-sektionen är speciellt utformad för flera motorkretsar och kan konfigureras med olika lådor storlekar.

Stöder den effektfaktorkompensation?

Ja. Manuella, automatiska och fjärrkompensationsfunktioner kan konfigureras enligt projektets krav.

Vilka certifieringar har Usune?

Usune arbetar enligt ledningssystemen ISO 9001, ISO 14001 och ISO 45001. Produkter tillverkas enligt tillämpliga IEC- och GB-standarder, med CE-certifiering tillgänglig för tillämpliga konfigurationer.

Kan Usune anpassa skåpet?

Ja. Lådmängd, kretsarrangemang, val av brytare, MCC-konfiguration och kompensationsfunktioner kan bestäms efter kundens elbehov.

Vilken information ska lämnas för en offert?

Den mest användbara informationen inkluderar systemspänning, inkommande ström, antal matare, motormängd och märkvärden, kortslutningsnivå, kompensationskrav, installationsmiljö och det elektriska enkellinjediagrammet.

Använd projektstöd

Usune tillhandahåller lågspänningsställverk för elektriska system där flera strömkretsar måste organiseras i ett centraliserat skåp.

För kunder som köper ett ställverksskåp av lågspänningslåda, kan Usune utvärdera den elektriska belastningen struktur, välj lämpliga lådkonfigurationer, samordna komponentval, komplett fabriksmontering och testning och tillhandahålla teknisk dokumentation för projektleverans.
