Usune LW36-110 högspänningsbrytare för transformatorstation är en kärnkraftsutrustning som är oberoende utvecklad och tillverkas av Zhejiang Usune Electric Co., Ltd., en ledande tillverkare av Kinas högspänningsställverk industri. Detta trefasiga AC 50Hz utomhus högspänningsställverk används främst för styrning och skydd av 110kV kraftöverföring och transformationssystem, och kan även användas som kontaktbrytare och in applikationer som kräver ställverksenheter. Produkterna tillverkas i Usunes professionella fabrik, integrerande FoU, produktion och testning, vilket säkerställer att varje produkt uppfyller stränga kvalitetsstandarder innan de lämnar fabriken.
För att garantera produktens tillförlitlighet och kompatibilitet, Usune LW36-110 högspänningsbrytare för Transformatorstationen uppfyller helt GB1984-2003 "AC High Voltage Circuit Breakers" standard och uppfyller kraven i International Electrotechnical Commission (IEC) standard IEC62271-100:2001 "Högspänningsställverk och kontrollutrustning - Del 100: Högspänningsbrytare". Som en professionell leverantör har Usune klarat ett rigoröst kvalitetssystem certifiering, och dess fabrik är utrustad med avancerad produktions- och testutrustning för att säkerställa att prestanda för varje produkt uppfyller eller överträffar industristandarder.
Genom att använda en unik "termisk expansion + extra" ljusbågssläckningsprincip, har den utmärkt brytning prestanda, kort bågtid, lång elektrisk livslängd och lågt driftsljud, vilket effektivt säkerställer strömsäkerheten nätdrift.
Använder SF6-gas med utmärkt isolerings- och ljusbågsläckande egenskaper som isolerande och ljusbågsläckande medium, utan risk för förbränning eller explosion, vilket gör den lämplig för tätbefolkade områden och olika komplexa transformatorstationsmiljöer.
Utrustad med en fjädermekanism av typen CTB-1, med en enkel och kompakt struktur, stabil drift, hög säkerhet och tillförlitlighet samt minskad underhålls- och felfrekvens.
Kan fungera stabilt i tuffa miljöer, strikt följa olika miljöindikatorer, vilket säkerställer långsiktigt stabil verksamhet i olika regioner.
1. Märkspänning: 110kV; Märkfrekvens: 50Hz; Märkström: 3150A
2. Nominell kortslutningsbrytström: 40kA; Nominell kortslutningsström (topp): 100kA
3. Nominellt SF6-gastryck (20℃): 0,5 MPa; Årlig läckage: ≤0,5 %
4. Mekanisk livslängd: 6000 cykler; Öppningstid: ≤60ms; Stängningstid: ≤145ms
5. Omgivningstemperaturområde: -30℃～+40℃; Höjd: ≤3000m

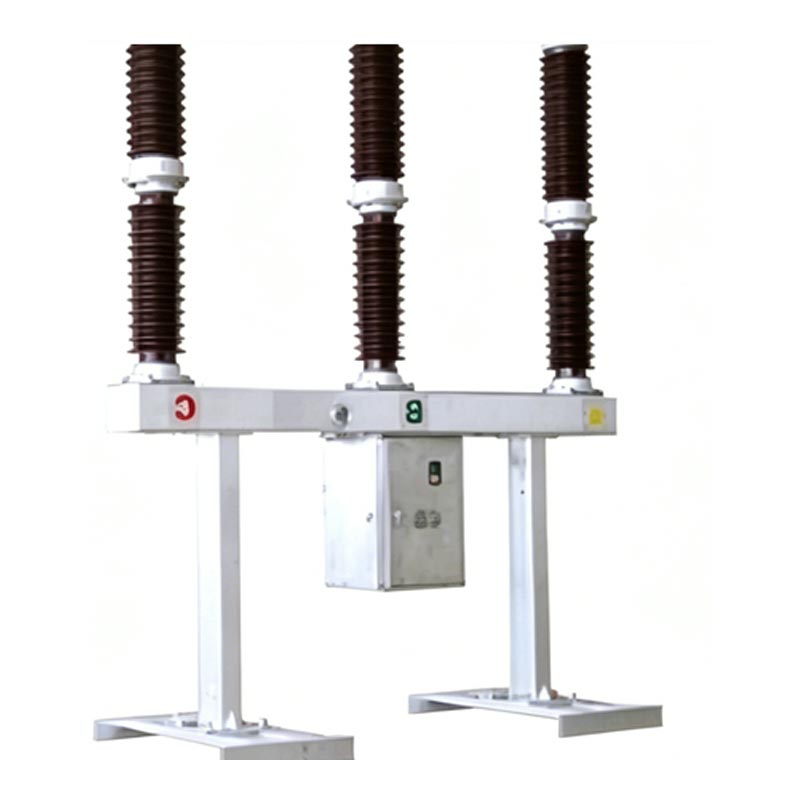

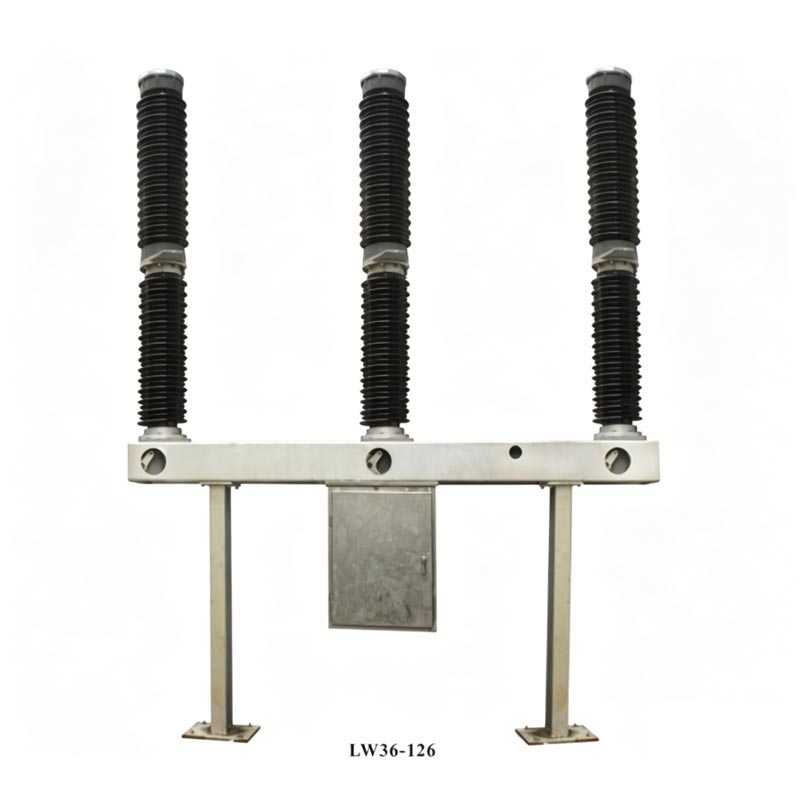

Högspänningsbrytaren för transformatorstation använder en självförsörjande, integrerad ljusbågssläckningskammare struktur, där varje fas är en enpelare enkelbrytning (POLE). Varje strömbrytare består av tre faser, installerad på samma ram, driven av en fjädermekanism, med tre faser mekaniskt sammankopplade. Toppen av produkten har en bågsläckande kammarbussning av porslin, mittsektionen innehåller ett stödporslin bussning och ram, och mekanismlådan är placerad i mitten och upphängd under ramen. Den rymmer inre fjädermanövermekanism och elektriska kontrollkomponenter. Mekanismens utgångsdragstång ansluter till vevstake och roterande arm. SF6-gasdensitetsregulatorn är installerad på framsidan av ramen, dvs stöds i båda ändar av stöd.
Systemström flyter genom terminalerna, stationär kontaktstödstång, stationär huvudkontakt, rörlig huvudkontakt kontakt, cylinder, mellankontakt och mellanfläns, bildar sedan en krets med systemet genom terminaler.
Under verkan av ställdonet drar manöverarmen den isolerande dragstången, kolvstången, cylindern, rörlig båge kontakt, och munstycket nedåt tillsammans. En båge genereras när de rörliga och stationära kontakterna separeras. När det rörliga kontaktsystemet rör sig nedåt till ett visst läge, munstycket öppnas och komprimerad SF6-gas i cylindern blåses in i bågområdet genom munstycket. Bågen släcks när strömmen passerar noll.
Under verkan av ställdonet drar manöverarmen den rörliga kontakten ansluten till den isolerade stången uppåt till stängningsläget. Samtidigt kommer SF6-gas in i cylindern och förbereder för nästa öppningsoperation.
Består av en SF6 densitetsmätare (tryckmätare och densitetsregulator integrerad), gastillförselventil, trefas ventiler och SF6 gasledning. Den har temperaturkompensation, larm och låsande tryckskydd till säkerställa stabilt SF6-gastryck.
Den är placerad i mekanismhuset och innehåller nyckelkomponenter som manöverströmbrytare, automatiska strömbrytare, utlösningsbrytare, reläer, plintar, stängningsspolar, motorer och värmare. Den möjliggör strömbrytarkontroll, anti-pumpning, fjäderenergilagring, SF6 gastrycksskydd, värme- och belysningsfunktioner.

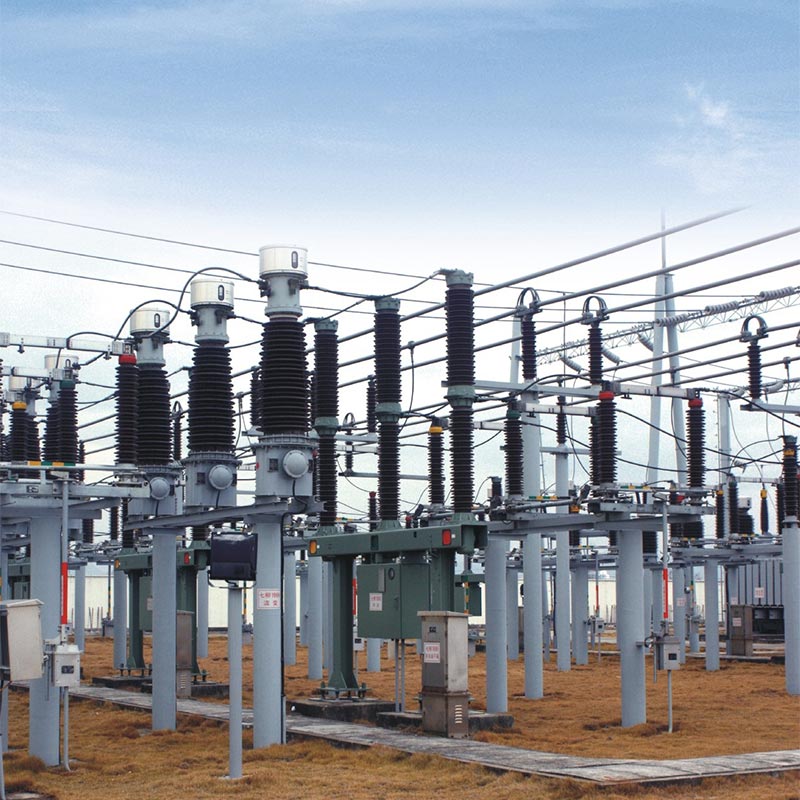

För att verifiera tillförlitligheten och användbarheten av Usune LW36-110 högspänningsbrytare för transformatorstation, denna produkt har framgångsrikt tillämpats på ett 110kV transformatorstationsprojekt i en viktig industripark i östra Kina. Som En pålitlig leverantör, Usune tillhandahöll 12 LW36-110 brytare för detta projekt, som har fungerat stabilt i över tre år.
Denna transformatorstation förser mer än 50 stora och medelstora företag inom industriparken, kräver extremt hög stabilitet och säkerhet. I de tidiga stadierna av projektet, kunden heltäckande jämförde flera kinesiska tillverkare och valde slutligen Usunes LW36-110 brytare på grund av deras överlägsna teknisk prestanda, rigorös kvalitetskontroll och omfattande service efter försäljning. Under drift, produkterna klarade extrema väderförhållanden, inklusive höga temperaturer, kraftigt regn och låga temperaturer temperaturer utan registrerade felfunktioner. SF6-gasläckaget var långt under standardkravet (≤0,5%), den mekaniska driften var smidig och öppnings- och stängningstiderna var stabila, vilket effektivt säkerställde och stabil drift av parkens elnät. Detta fick mycket beröm från klienten, och Usune blev den utsedd leverantör av kraftutrustning för parkens efterföljande expansionsprojekt.
A1: Produkten har en mekanisk livslängd på 6000 cykler och vid normal användning och regelbundet underhåll är den kontinuerligt livslängden kan uppgå till 12 år. Viktiga underhållspunkter inkluderar: rutininspektioner varje vecka (kontrollera isolatorn integritet, SF6-gastryck och driftstatus); årliga översyn vart tredje år (rengöring av isolatorer, kontroll fästelement, som mäter huvudkretsens motstånd och SF6-gasfukthalt); större översyner krävs enligt följande villkor: 12 års kontinuerlig drift, 2000 märkströmavbrott, 20 full kapacitet (40kA) avbrott eller 6000 mekaniska operationer. Usune tillhandahåller professionell underhållsvägledning och reservdelar leverans för att säkerställa en långsiktig stabil drift av produkten.
A2: Ja, den här produkten har stark miljöanpassning och kan användas på hög höjd och extremt kallt regioner. Dess omgivande temperaturområde är -30℃ till +40℃, med en maximal anpassningsbar höjd på ≤3000m. Det kan det tål 700 Pa vindtryck och 10 mm isbildning, och dess seismiska styrka uppfyller kraven för horisontell acceleration ≤0,3g och vertikalacceleration ≤0,15g. Det är också lämpligt för områden med daglig genomsnittlig relativ luftfuktighet ≤95 % och månatlig genomsnittlig relativ luftfuktighet ≤90 % (25 ℃), och kan användas i miljöer fria från brandfarliga, explosiva, kemiskt frätande och kraftiga vibrationsförhållanden, som helt uppfyller miljökraven de flesta transformatorstationsprojekt i Kina och till och med globalt.
Zhejiang Usune Electric Co., Ltd. är en professionell tillverkare och leverantör av högspänningsställverk i Kina, med fokus på forskning, utveckling, produktion, försäljning och kundservice av högspänningskretsar brytare, strömbrytare och annan kraftutrustning. Företagets fabrik ligger i Zhejiang-provinsen, Kina, täcker en yta på över 10 000 kvadratmeter, utrustad med avancerade produktionslinjer, testutrustning och en professionellt FoU-team.
Usune följer filosofin om "Quality First, Customer Supreme", strikt implementerar ett kvalitetskontrollsystem under produktionsprocessen. Alla produkter genomgår rigorösa tester innan de lämnar fabriken. Som en betrodd leverantör, Usune har tillhandahållit högkvalitativ kraftutrustning för hundratals transformatorstationsprojekt både inhemskt och internationellt, vinna brett kunderkännande för sin pålitliga produktkvalitet och heltäckande eftermarknadsservice.
