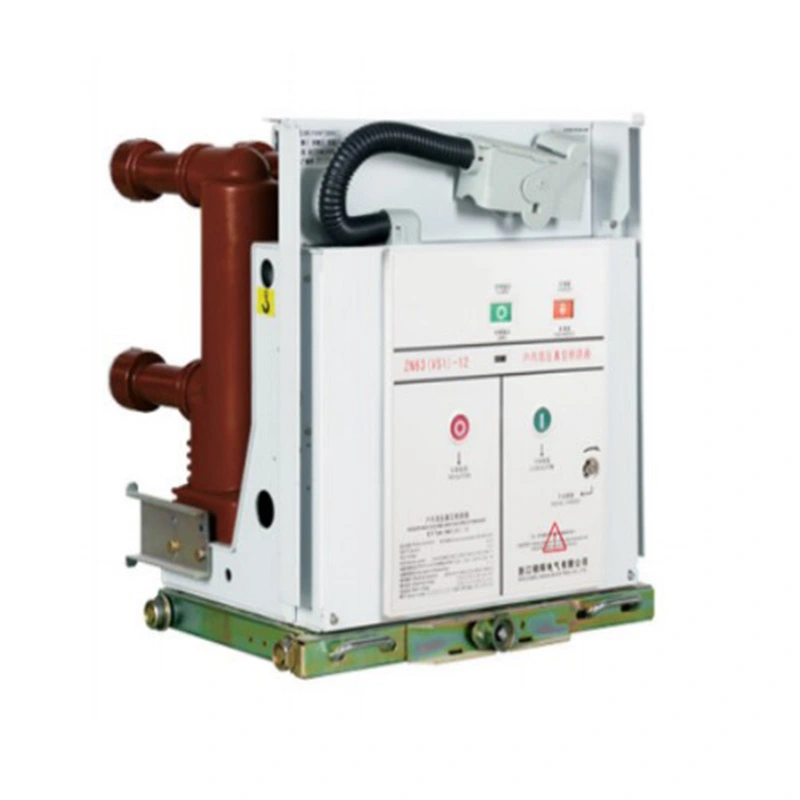

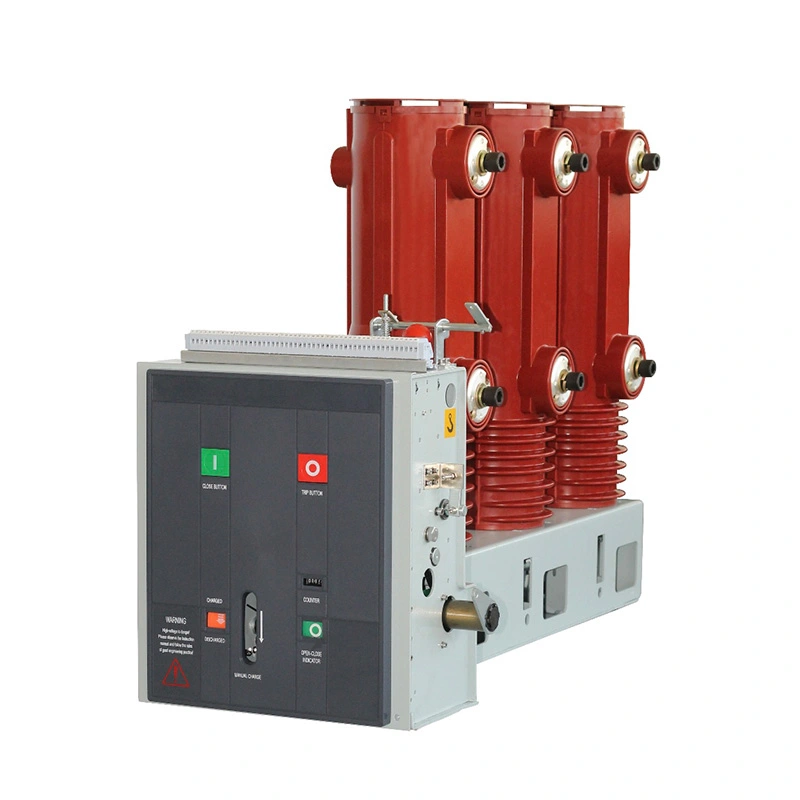

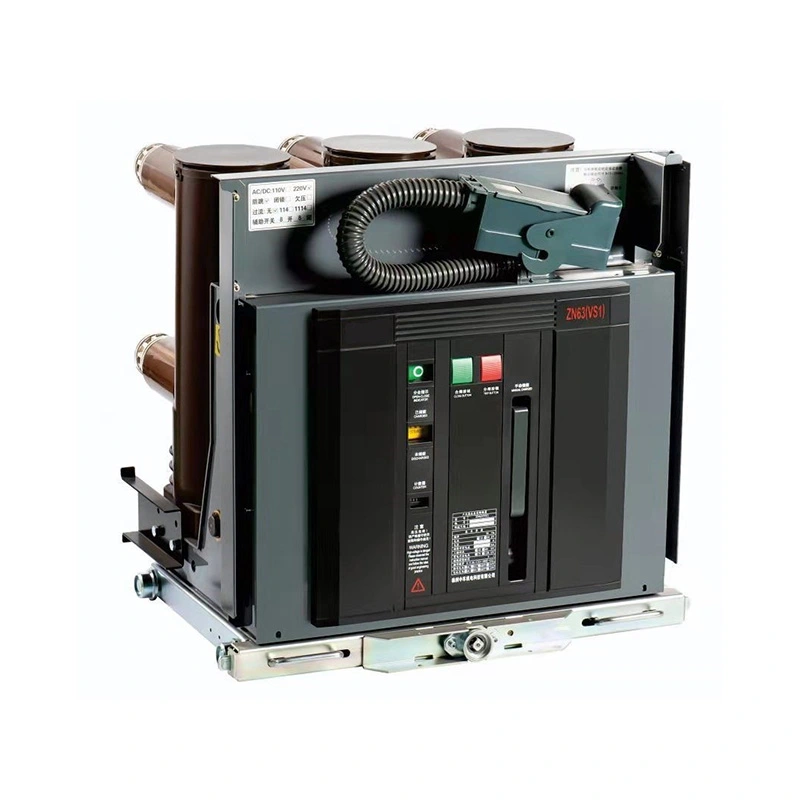

36 kV högspänningsvakuumbrytare

Usune 36 kV högspänningsvakuumbrytare är designad för krävande kraftdistributionsapplikationer där stabil avbrottsprestanda, flexibel konfiguration och pålitlig kontroll krävs. Med optimerad VS1 strukturdesign, avancerad vakuumavbrottsteknik och valfria intelligenta skyddsfunktioner produkt ger en pålitlig lösning för moderna högspänningsomkopplingssystem.

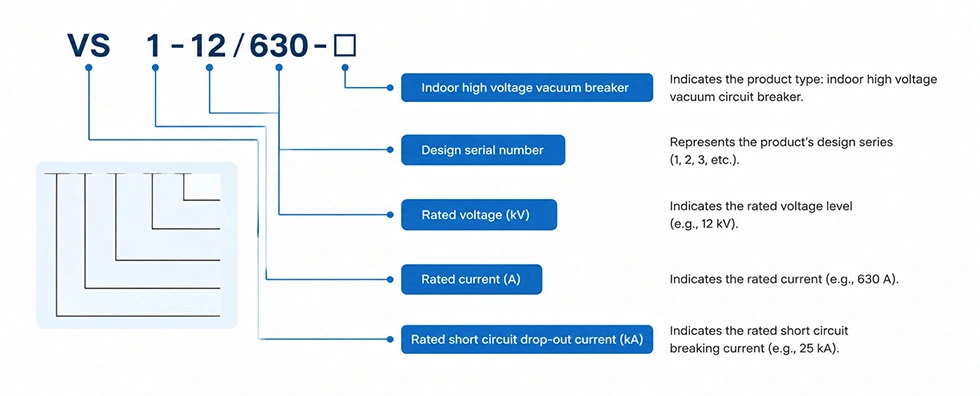

Produktmodell och innebörden

Strukturell design

Fast installationsstruktur

För högspänningsställverksprojekt är mekaniska dimensioner och skåpkompatibilitet kritiska faktorer under val av utrustning.

Den fasta typen VS1-strukturen är designad med optimerade installationsmått, vilket gör att ingenjörer kan integrera brytare i olika skåpkonfigurationer enligt märkströmskrav.

Standardstrukturen stöder olika skåpbredder och strömnivåer, vilket ger flexibilitet för olika design av elektriska system.

Den optimerade mekaniska layouten hjälper till att minska installationssvårigheterna samtidigt som den förbättrar utrustningens samordning med högspänningsställverk.

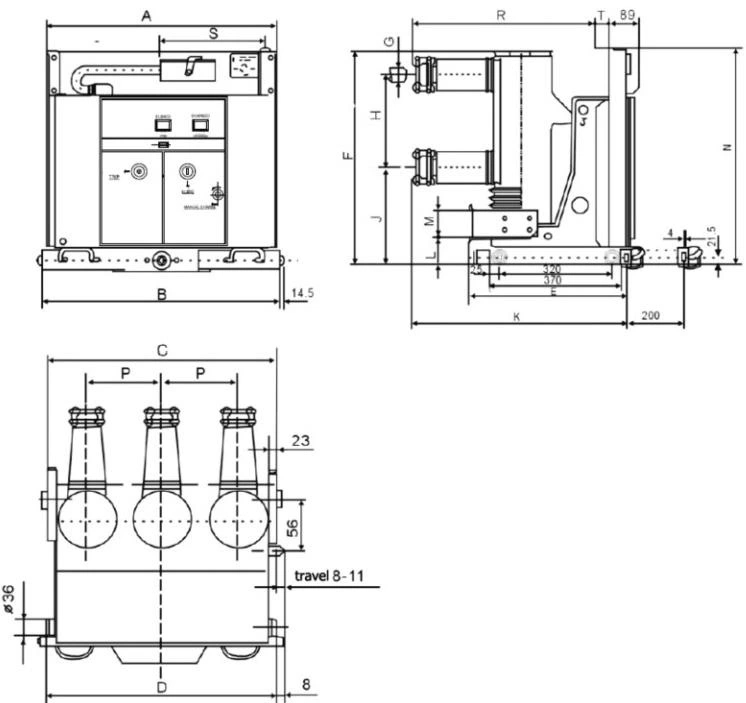

VS1 Strukturritning & Installationsmått

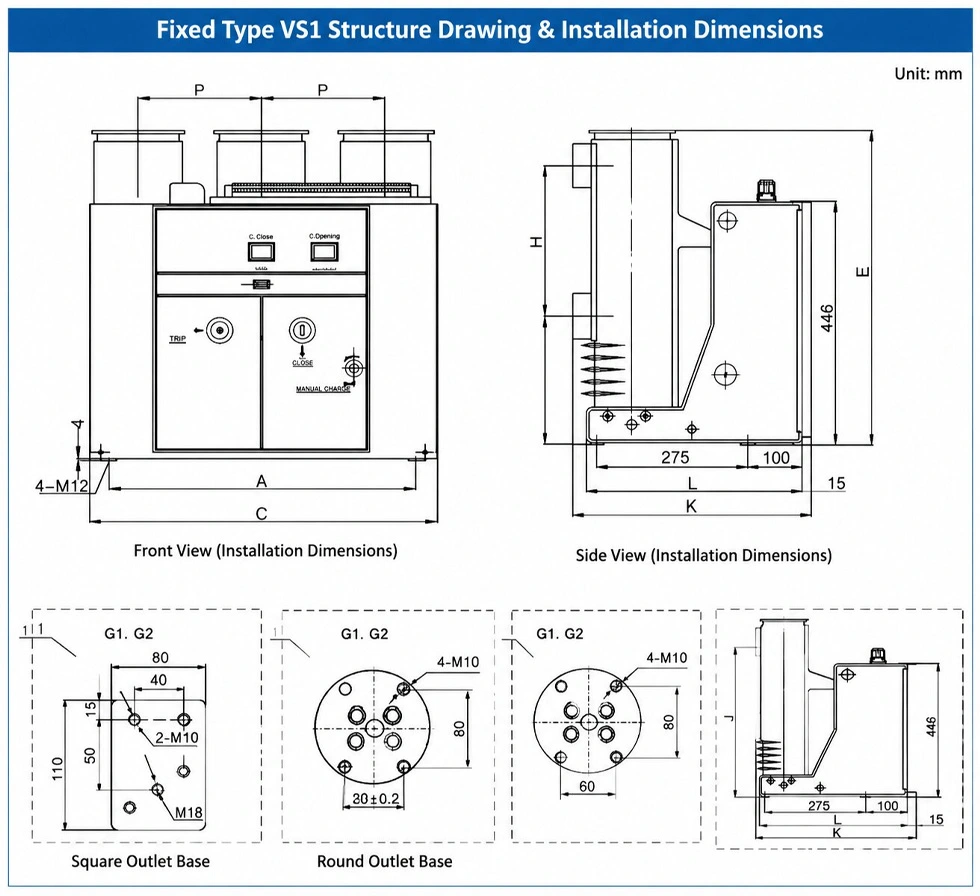

Fast typ VS1 Strukturritning & installationsmått

Installationsdimensionsmatchning

Noggrann dimensionsmatchning är viktig för att minska tekniska ändringar under projektinstallationen.

VS1-serien tillhandahåller standardiserade installationsmått inklusive monteringsposition, terminalarrangemang och krav på skåpgränssnitt.

Denna standardiserade design tillåter kunder att välja lämpliga konfigurationer efter systemkapacitet och skåp krav.

Elektriskt styrsystem

Pålitlig kontrollkretsdesign

Styrsystemet påverkar direkt drifttillförlitligheten för högspänningsomkopplingsutrustning.

Usune 36 kV högspänningsvakuumbrytare antar en professionell styrkretsdesign med tillval komponenter inklusive stängningsspole, öppningsspole, hjälpbrytare, blockeringsspole, motorenergilagringssystem och överströms utlösningsspole.

Denna konfiguration tillåter ingenjörer att anpassa styrsystemet enligt olika projektkrav.

Skyddsfunktioner

Anti-studskontroll

Under elektrisk drift kan upprepade stängningssignaler orsaka onormala kopplingsåtgärder.

Det valfria anti-studsreläet hjälper till att förhindra upprepade stängningsoperationer genom att koppla från stängningskretsen när stängningssignalen förblir aktiv för länge.

Denna funktion förbättrar driftsstabiliteten och skyddar den mekaniska manövermekanismen från onödiga upprepningar åtgärder.

Blockerande skydd

Blockeringsfunktionen förhindrar felaktig drift när kontrollvillkoren inte är uppfyllda.

När den sekundära styrströmförsörjningen inte är aktiverad eller inte uppfyller det erforderliga spänningsområdet, kommer blockeringen mekanism förhindrar osäkra stängningsoperationer.

Denna design förbättrar driftsäkerheten i komplexa högspänningsmiljöer.

Överströmsskydd

Den valfria överströmsutlösningsfunktionen ger intelligent felskydd.

Systemet tar emot trefasströmsignaler från strömtransformatorns sekundärsida och jämför dem med förinställda värden. När strömmen överskrider inställningsvärdet skickar skyddsenheten en utlösningssignal för att öppna brytare och slutför felskyddsprocessen.

Ledningskonfiguration

Flexibla anslutningsalternativ

Olika projekt kan kräva olika kontrollkretsarrangemang.

Produkten stöder valfria ledningskonfigurationer baserade på kundens krav, inklusive kombinationer med anti-studsfunktion, blockeringsfunktion och driftkraftalternativ.

Den flexibla ledningskonstruktionen möjliggör bättre integration med olika skydds- och automationssystem.

Meddelande om likströmsanslutning

Vid användning av likströmsdrift ska polariteten på de streckade boxklämmorna vara konsekventa.

Motorkabelns polaritet bör följa det specificerade kretsschemat för att säkerställa korrekt energilagringsfunktion.

Kopplingsschemat representerar brytaren under testläge utan energilagring och i öppet tillstånd.

Korrekt kabeldragning är avgörande för tillförlitlig drift av styrsystemet.

Tekniska fördelar

Högspänningsapplikationskapacitet

Usune 36 kV högspänningsvakuumbrytare är utvecklad för högspänningsdistributionssystem som kräver pålitlig växlingsprestanda och långsiktig driftstabilitet.

Dess optimerade mekaniska struktur, pålitliga vakuumavbrottsteknik och flexibla kontrollkonfiguration gör den lämpar sig för kraftdistributionsprojekt där säkerhet och tillförlitlighet är nyckelfaktorer.

Enkel systemintegration

För ingenjörsföretag och ställverkstillverkare är kompatibilitet med befintliga system ett viktigt val faktor.

Den standardiserade strukturen, flera skåpbreddsalternativ och konfigurerbara styrkretsar förenklar integrationen till olika högspänningsställverkslösningar.

Produktjämförelse

Standardkonfiguration vs skyddskonfiguration

När kunderna väljer högspänningsbrytare behöver kunderna ofta balansera driftskrav och skydd funktioner.

Olika nuvarande kapacitetsalternativ

Olika kraftsystem kräver olika strömkapacitet.

Att välja rätt strömstyrka hjälper till att förbättra systemets effektivitet och förhindra överbelastning av utrustningen.

Tekniska specifikationer

Beställningsinformation

Obligatoriska tekniska detaljer

För att säkerställa korrekt konfiguration bör kunder tillhandahålla fullständiga tekniska krav innan de beställer.

Korrekt teknisk information hjälper till att förkorta tiden för teknisk bekräftelse och förbättrar projekteffektiviteten.

Kvalitetscertifiering

Internationella tillverkningsstandarder

Usune tillämpar strikt kvalitetsstyrning under produktutveckling, tillverkning och testning.

Dessa certifieringar visar Usunes engagemang för att leverera tillförlitlig högspänningsutrustning för globala kunder.

FAQ

Vilka faktorer bör beaktas när man väljer en 36 kV högspänningsvakuumbrytare?

Kunder bör överväga märkspänning, märkström, skåpkompatibilitet, kontrollkrav och skydd funktioner.

Kan brytaren stödja anpassade styrfunktioner?

Ja. Funktioner som anti-studskontroll, blockeringsskydd och överströmsutlösning kan konfigureras enligt projektets krav.

Varför är det viktigt med kompatibilitet med skåpdimensioner?

Korrekt mekanisk matchning minskar installationsändringar och förbättrar effektiviteten i systemintegreringen.

Vilka skyddsfunktioner finns tillgängliga?

Produkten kan stödja anti-studskontroll, blockeringsskydd och intelligenta överströmsutlösningsfunktioner.
