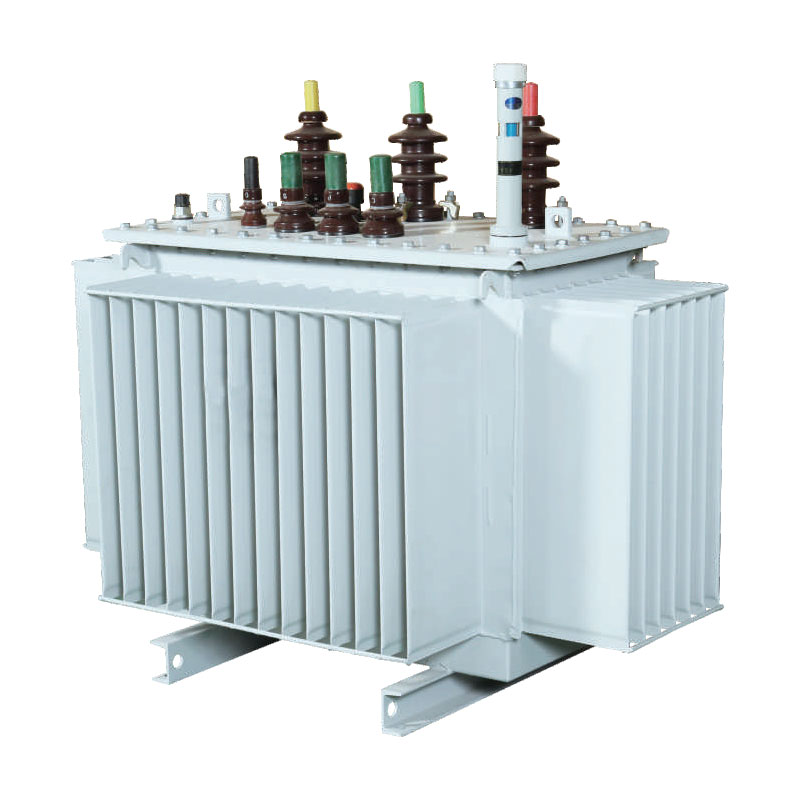

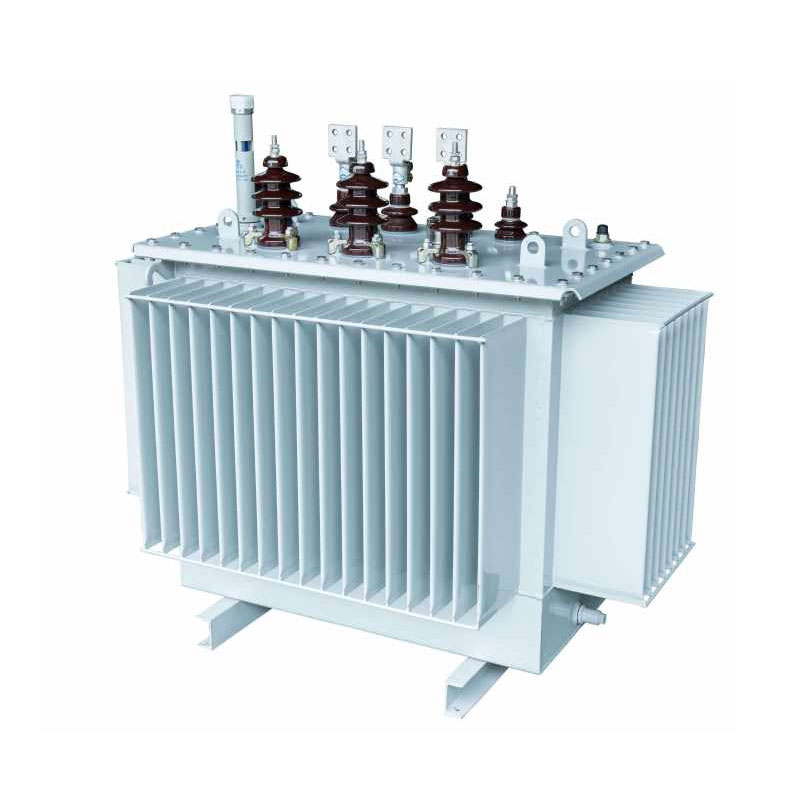

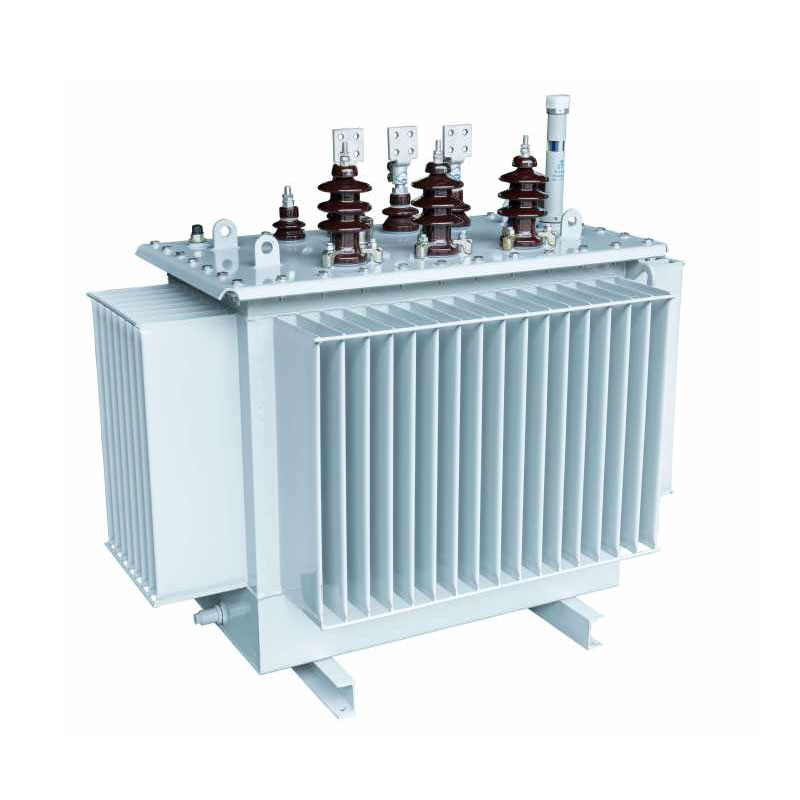

2500KVA vätskesänkta distributionstransformatorer

Optimerad för 10kV, 20kV och 36kV medelspänningsdistributionstillämpningar, Usune 2500kVA vätskesänkt distribution transformatorer skiljer sig från traditionella modeller med staplade kärnor genom att använda en liksidig triangulär 3D-lindad kärnstruktur, vilket resulterar i ett mer effektivt magnetkretssystem. Designen uppnår en gapfri magnetisk krets med lika och minimala väglängder över alla tre faserna, vilket avsevärt minskar tomgångsförluster och driftsljud samtidigt som man säkerställer högprecision trefasbalans och tredje harmonisk dämpning. Kombinerat med mogen oljenedsänkt isolering teknologi och industriklassad rostskyddsdesign anpassar transformatorerna till komplexa driftsförhållanden och fullt ut uppfylla standardiseringskraven för moderna smarta nät.

Dessa transformatorer är tillverkade och testade i strikt enlighet med industristandarder och är lämpliga för nätuppgraderingar i städer och på landsbygden samt strömförsörjning till industri- och gruvföretag. De integreras sömlöst med kombinerade transformatorer och prefabricerade transformatorstationer, som erbjuder stark applikationsmångsidighet och hög drift stabilitet.

Kärnstrukturella egenskaper och tekniska fördelar

1. Optimerad kärnstruktur: Låg förlust och lågt brus

Kärnan använder kornorienterade silikonstålplåtar med hög permeabilitet och låg hysteres. Dessa är precisionsskurna med tyska GEORG skärutrustning och monterad via en 45° sömlös fogprocess. Arken staplas till bildar ett flerstegs cirkulärt tvärsnitt, vilket helt eliminerar magnetiskt läckage och luftgapförluster. Detta reducerar effektivt strömförbrukning utan belastning och driftsljud, vilket säkerställer långvarig magnetisk kretsstabilitet och konsekvent prestanda.

2. Höghållfast spoledesign med utmärkt kortslutningsmotstånd

De 2500 kVA vätskesänkta distributionstransformatorerna har en differentierad spolkonfiguration: högspänningen spolen använder en cylindrisk struktur, medan lågspänningsspolen erbjuder ett val mellan cylindrisk och folietyp strukturer. Denna design förbättrar avsevärt utrustningens motståndskraft mot kortslutningsstötar och mekaniska stabilitet, effektivt förhindrar spoldeformation eller skada orsakad av plötsliga nätkortslutningar. Dessutom är det optimerar magnetfältsfördelning, vilket säkerställer effektivare magnetkretsdrift och högre total effekt överföringseffektivitet.

3. Industriell tank som erbjuder hög hållbarhet och mångsidighet

Tanken är konstruerad av kallvalsad stålplåt med hög precision, tillverkad på en specialiserad GEORG-korrugerad tank produktionslinje. Ytan är avslutad med en petrokemisk rostskyddsbeläggning som motstår olja, kemikalier och oxidation, vilket gör den lämplig för tuffa industriella miljöer och utomhusdriftsförhållanden. Den korrugerad struktur ger effektiv värmeavledning samtidigt som den tar emot den termiska expansionen och kontraktionen av isoleringsoljan under drift. En helt förseglad design isolerar enheten från luft, vilket avsevärt saktar ner åldrande av isoleroljan och förlänger utrustningens totala livslängd.

4. Klass A isoleringsstruktur som säkerställer säker och stabil drift

Utrustningen använder ett klass A-isoleringssystem med koncentriska hög- och lågspänningsspolar; den mellanspolens gap använder en struktur som kombinerar kartonghylsor med små oljegap-barriärer. Detta lager isoleringsdesign fördelar elektrisk fältspänning jämnt och förbättrar den totala isoleringsstyrkan, effektivt förhindrar isoleringsbrott och urladdningsfel, och säkerställer därigenom säker, långvarig drift under både klassade och dellastförhållanden.

Produkttyp

Energibesparing och ekonomiska fördelar

Usune 2500kVA vätskesänkta distributionstransformator erbjuder betydande energibesparande fördelar, effektivt minska både driftskostnader och koldioxidutsläpp för företag. De grundläggande formlerna för beräkning av förmåner nedan tillåter för exakt kvantifiering av ekonomiskt och miljömässigt värde:

1. Årlig elkostnadsformel: Årlig elkostnad (CNY/år) = [Olastningsförlust (kW) + lastförlust (kW) × (medelvärde Belastningsfaktor)²] × 365 dagar × 24 timmar × Elpris
2. Koldioxidutsläppsformel: Årliga CO₂-utsläpp = [Oberlastningsförlust (kW) + lastförlust (kW) × (genomsnittlig lastfaktor)²] × 365 dagar × 24 timmar × koldioxidutsläppsfaktor (kg-CO₂/kWh)

Jämfört med traditionella transformatorer med samma kapacitet har denna produkt lägre tomgångs- och lastförluster. Långsiktig drift sänker kontinuerligt elkostnaderna och minskar koldioxidutsläppen, i linje med "Dual Carbon" politik och företagens gröna produktionsstandarder samtidigt som de levererar enastående ekonomiska och miljömässiga fördelar.

Tekniska parametrar

10kV S11-serien trefas oljesänkt distributionstransformator

Obs: För transformatorer med nominell kapacitet på 500 kVA och lägre är lastförlusten ovanför rampen i tabellen tillämplig på Dyn11 anslutningsgrupp, och lastförlusten under rampen är tillämplig på Yyn0-anslutningsgruppen.

10kV S13-serien trefas ol-nedsänkt distributionstransformator

10kV S14-serien trefas oljesänkt distributionstransformator

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

Real-World Application Case

År 2025 installerades åtta Usune 2500kVA 10kV vätskesänkta distributionstransformatorer framgångsrikt i en nyckel nätrenoveringsprojekt i städer och landsbygd i Shouguang, Shandong. Dessa enheter levererar ström till moderna jordbruksväxthus, industriparker och bostadsområden – applikationer som kräver rigorösa standarder för utrustningens stabilitet, energi effektivitet och miljöanpassning.

Efter idrifttagningen fungerade de prefabricerade transformatorstationerna stabilt under hela året utan fel. Uppmätt driftljud förblev under 55dB, trefasobalans var mindre än 1% och tredje-harmonisk undertryckning prestandan var utmärkt. Jämfört med de äldre transformatorerna som de ersatte, uppnådde projektet en minskning med 17,8 % totala förluster och sparade över 260 000 CNY i årliga elkostnader. Den helt förseglade tankdesignen eliminerar problem relaterat till åldrande och läckage av isolerande olja; den årliga prestanda med nollfel bekräftar till fullo produktens stabilitet och energibesparande fördelar i stads- och landsbygdsnätmiljöer.

FAQ

F1: Vilka spänningsnivåer och tillämpningsscenarier gör Usune 2500kVA vätskesänkta distributionstransformatorer stöd?

Produktlinjen täcker mellanspänningsnivåer på 10kV, 20kV och 36kV, vilket gör den lämplig för stads- och landsbygdsnät renoveringar, industri- och gruvföretag, kommersiella parker och strömförsörjningsscenarier för bostäder. Specialiserade optimeringar har implementerats för kombinerade transformatorer och prefabricerade transformatorstationer, vilket möjliggör dem för att möta installations- och driftkrav för utomhusmiljöer, tuffa industriella förhållanden, och kompakta stadsdistributionsplatser.

F2: Vilka är de viktigaste fördelarna med denna produkt jämfört med traditionella transformatorer med samma kapacitet?

Det finns tre centrala fördelar: För det första använder den en gapfri, tredimensionell sårkärnstruktur, vilket resulterar i lägre förluster och buller, samt mer balanserad och stabil trefas strömförsörjning. För det andra, den optimerade spolen och tankkonstruktioner ger överlägsen kortslutnings- och korrosionsbeständighet, vilket leder till en lägre utrustningsfelfrekvens. För det tredje bromsar den helt förseglade, luftisolerade designen åldrandet av isoleringsolja, vilket förlänger livslängden med över 20 % jämfört med traditionell utrustning och minskar långsiktiga drift- och underhållskostnader.

F3: Hur är fördelarna med energibesparing och koldioxidreduktion med 2500kVA vätskesänkta distributionstransformatorer visat i verklig drift?

Produkten minimerar driftsförluster vid källan genom optimerade magnetiska kretsar och strukturell design; uppmätta tomgångs- och lastförluster överträffar de för traditionell utrustning som uppfyller nationella standarder. Baserat på standardiserad energiförbrukning och koldioxidutsläpp, sänker långvarig drift konsekvent elektriciteten kostnader för företag. Dessutom minskar minskade energiförluster direkt koldioxidutsläppen på strömförsörjningssidan, underlättar gröna, koldioxidsnåla uppgraderingar för nätprojekt och tillverkningsföretag, och levererar därigenom både ekonomiskt och miljömässigt värde.
