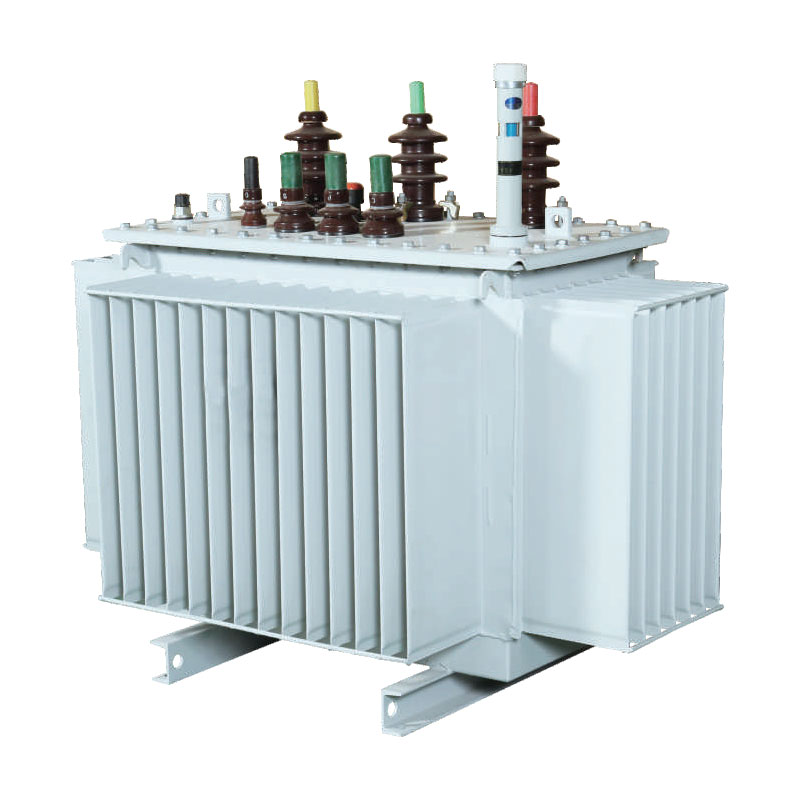

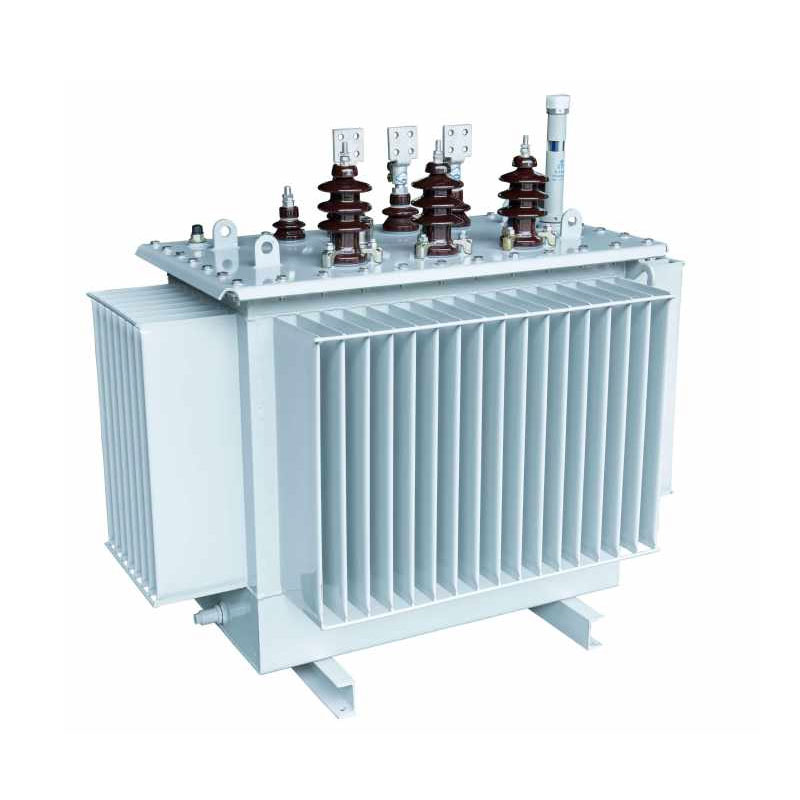

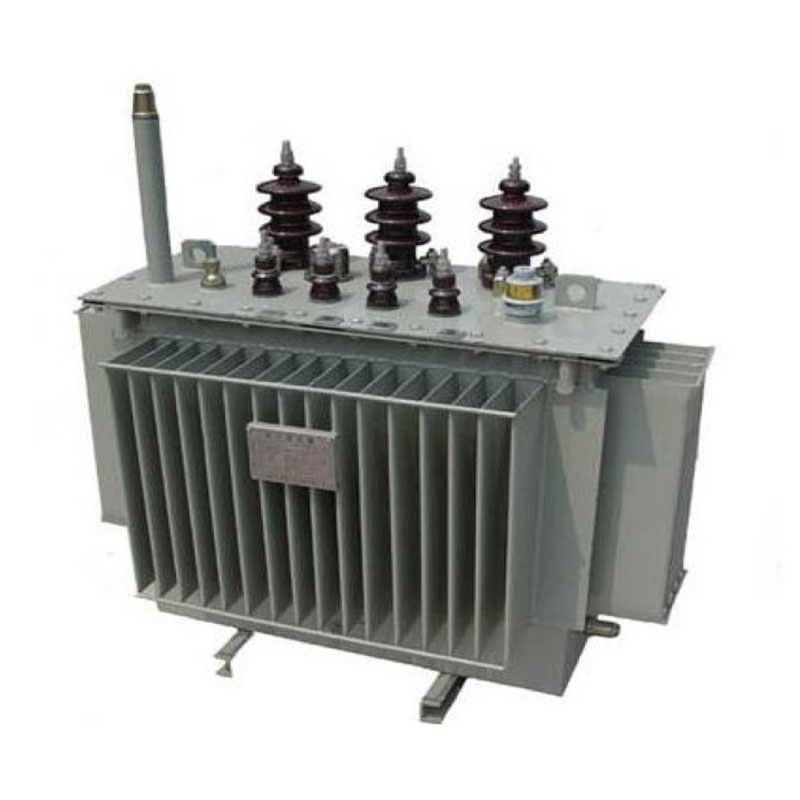

630kVA oljesänkt självkyld transformator

Denna 630kVA oljedoppade självkylda transformator representerar en ny generation av högpresterande distribution transformatorer. Dess kärna använder en 3D-lindad design baserad på en liksidig triangelkonfiguration, vilket säkerställer den kortaste och lika långa magnetiska banor för alla tre faserna med noll luftgap, medan kärnpelarens tvärsnitt ungefär en cirkel. Jämfört med traditionell utrustning minskar den effektivt förluster och buller, uppnår precision trefasbalans, dämpar tredje övertoner och erbjuder avsevärt optimerad elektrisk prestanda.

Enheten stöder spänningsnivåer på 10kV, 20kV och 36kV, och använder en oljesänkt självkylningsmetod som inte kräver extern kylutrustning, vilket säkerställer enkel drift och underhåll samt stark anpassningsförmåga till olika arbeten villkor. Det används ofta i stads- och landsbygdsnät, industri- och gruvföretag och integrerad transformatorstation applikationer. Uppbackad av en mogen leveranskedja erbjuder Usune – en pålitlig leverantör av kraftutrustning – standardiserade, högkvalitativa produkter och omfattande supporttjänster till globala kunder.

Kärnstrukturella egenskaper och tekniska fördelar

1. Kärna med hög precision och låg förlust

Kärnan är konstruerad av högpermeabilitet kornorienterade kiselstålplåtar, bearbetade med importerad GEORG tvärskärningsutrustning och en 45° sömlös skarvningsteknik för att helt eliminera luftgap i magnetiska kretsar. Den ark formas till ett flerstegs cirkulärt tvärsnitt, vilket avsevärt minskar magnetisk reluktans, obelastad förluster och driftsbuller. Den här designen löser problem som är vanliga för traditionella transformatorer – som trefas obalans och höga förluster – vilket säkerställer en långsiktig drift med låg förbrukning.

2. Höghållfast, slagtålig spolestruktur

Högspänningslindningen har en cylindrisk struktur, medan lågspänningslindningen erbjuder ett val mellan cylindriska och foliekonfigurationer för att passa specifika driftsförhållanden. Denna design optimerar magnetiskt flöde distribution, vilket effektivt förbättrar utrustningens motståndskraft mot kortslutningar och blixtnedslag samtidigt förhindrar lokal överhettning. Det säkerställer överlägsen driftsstabilitet och störningsmotstånd, vilket gör det lämpar sig för komplexa miljöer som industriområden och elnät utomhus.

3. Korrosionsbeständig, tålig korrugerad oljetank

Tanken är tillverkad av precisions kallvalsat stål med hjälp av en specialiserad korrugerad tank produktionslinje och har en korrosionsskyddande ytbeläggning, vilket gör att den tål tuffa förhållanden som oljeexponering och kemisk korrosion. Den korrugerade designen kombinerar effektiv värmeavledning med adaptiv deformation förmågor; den rymmer den termiska expansionen och sammandragningen av den isolerande oljan, upprätthåller en fullständig luft tätar för att fördröja oljeåldring och förlänger utrustningens livslängd avsevärt.

4. Högsäkerhetsisoleringsstruktur

Den 630 kVA oljedoppade självkylda transformatorn använder en klass A-isoleringsstruktur med koncentrisk hög- och lågspänningslindningar. Inter-coil-isoleringen använder en kompositdesign som kombinerar kartonghylsor med små oljegap – för att säkerställa hög dielektrisk hållfasthet och utmärkt tätningsprestanda. Denna design mildrar effektivt säkerhetsrisker såsom läckage, kortslutningar och isoleringsbrott, stödjer 24-timmars kontinuerlig drift, och uppfyller nationella elsäkerhetsstandarder.

Produkttyp

Energisparande och ekonomisk nyttaanalys

Den 630 kVA oljedoppade självkylda transformatorn erbjuder exceptionella energibesparings- och koldioxidreducerande egenskaper. Standardiserade formler möjliggör en exakt beräkning av årliga elkostnader och koldioxidutsläpp datadrivet stöd för företags uppgraderingar av energieffektivitet och kostnadshantering. Kärnformlerna är följande:

1. Formel för årlig elkostnad: Årlig elkostnad (CNY/år) = [Olastningsförlust (kW) + lastförlust (kW) × (Genomsnitt Belastningsfaktor)²] × 365 × 24 × Elpris
2. Formel för årliga CO₂-utsläpp: Årliga koldioxidutsläpp (kg) = [Olastningsförlust (kW) + Lastförlust (kW) × (Genomsnittlig belastning Faktor)²] × 365 × 24 × Koldioxidutsläppsfaktor (kg-CO₂/kWh)

Jämfört med traditionella, föråldrade transformatorer har denna produkt lägre tomgångs- och lastförluster, avsevärt minska elkostnaderna och koldioxidutsläppen i linje med policyn för uppgradering av grön kraft. Det erbjuder hög kostnadseffektivitet för långsiktig drift och en kort återbetalningstid, vilket ger både ekonomiskt och miljömässigt värde.

Tekniska parametrar

10kV S11-serien trefas oljesänkt distributionstransformator

Obs: För transformatorer med nominell kapacitet på 500 kVA och lägre är lastförlusten ovanför rampen i tabellen tillämplig på Dyn11 anslutningsgrupp, och lastförlusten under rampen är tillämplig på Yyn0-anslutningsgruppen.

10kV S13-serien trefas ol-nedsänkt distributionstransformator

10kV S14-serien trefas oljesänkt distributionstransformator

Projektreferens

Cas-space raketuppskjutningsprojekt

Testrapport

Ansökningsfall i verkliga världen

1. Uppgraderingsprojekt för stadsnät och landsbygd

I ett nätuppgraderingsprojekt på landsbygden i Zhejiang byttes föråldrad högförlustutrustning ut i omgångar. Adressering problem som betydande lastfluktuationer, trefas obalans och övertoner, detta produkt – utnyttja fördelarna med en 3D-lindad kärna för spänningsstabilisering och balans – fundamentalt förbättrad strömförsörjningskvalitet. Fältmätningar visade en minskning med över 30 % i tomgångsförlust per enhet och en minskning med 40 % i strömavbrottsfrekvensen för distributionsområdet. Enheten är väl lämpad för komplex drift på landsbygden förhållanden, vilket underlättar energieffektiva nätuppgraderingar.

2. Laddningsstationsprojekt för tunga lastbilar

En laddstation för tunga lastbilar i Suzhou installerade flera enheter av denna transformatormodell för att stödja operationer som involverar frekvent start/stopp av laddningshögar och plötsliga lastförändringar. Med utmärkt värme avledningsprestanda (oljesänkt självkylning), transformatorn bibehåller en stabil och kontrollerbar spole temperaturer vid fullastdrift utan överhettningsrelaterade utlösningar. Detta säkerställer 24-timmars oavbruten stationsdrift, vilket effektivt minskar kostnaderna för underhåll och stillestånd.

FAQ

F1: Vilka spänningsnivåer och tillämpningsscenarier är kompatibla med Usune 630kVA oljesänkt självkyld transformator?

Produkten stöder alla vanliga högspänningsklasser (10kV, 20kV och 36kV) och är lämplig för applikationer såsom uppgraderingar av nät i städer och på landsbygden, kraftdistribution för industri och gruvdrift, laddningsstationer och prefabricerade eller modulära transformatorstationer. Den har en fläktfri, oljesänkt självkylande design som är lämplig för utomhusbruk installation; den är resistent mot extrema temperaturer, damm och mild korrosion, och erbjuder exceptionell anpassningsförmåga till olika driftsförhållanden.

F2: Vilka är de specifika energibesparande fördelarna med denna transformator, och hur minskar den kostnaderna?

Produktens kärnenergibesparande funktion är dess 3D-gapfria lindade kärnstruktur, som avsevärt sänker magnetiska krets-, tomgångs- och lastförluster, samtidigt som harmoniska och värmerelaterade förluster effektivt reduceras. Under standard driftsförhållanden minskar den totala energiförbrukningen med 20%–30% jämfört med konventionell utrustning samma kapacitet. Detta leder till betydande besparingar i årliga elkostnader och minskade koldioxidutsläpp, anpassning med grön energipolitik och leverera enastående långsiktiga ekonomiska fördelar.

F3: Vilka är fördelarna med utrustningens livslängd och daglig drift och underhåll (O&M)?

Utrustningen använder en luftisolerad welloljetank och klass A korrosionsskyddande isoleringsmaterial, som fördröjer avsevärt åldrandet av oljan och själva enheten, vilket resulterar i en längre livslängd än standard transformatorer. Den har låg felfrekvens och stark motståndskraft mot stötar och störningar. Rutinunderhåll kräver endast periodiska kontroller av oljenivåer och isoleringsstatus, vilket gör O&M enkelt och kostnadseffektivt - idealiskt för scenarier som kräver långvarig, oavbruten drift.
